工業級 Modbus RTU/TCP 8路 乙太網路 輸入輸出模組

商品簡介

本產品為一款工業級乙太網控制的 8DI / 8DO 數位量隔離型輸入輸出模組，支援無源輸入與有源輸入，採用 Modbus RTU / Modbus TCP 通訊協定，內建電源隔離、光耦隔離、自恢復保險絲與 TVS 保護等多種保護電路。

商品特徵：

• 板載穩壓晶片，支援 7V ~ 36V 寬電壓輸入，並支援 PoE 乙太網供電
• 支援透過 MQTT 協定控制，並提供阿里雲 MQTT 應用範例
• 內建一體式電源隔離，可提供穩定隔離電壓，隔離端無需額外供電
• 輸入端採雙向光耦隔離，支援無源與有源開關量輸入，內建去抖動演算法，繼電器支援聯動模式或翻轉模式控制
• 輸出端採用達林頓結構並搭配光耦隔離，驅動能力更強，單通道灌電流最高可達 500mA，內建續流二極體保護
• 輸出支援閃開、閃斷功能，可透過指令設定輸出開啟後自動關閉時間
• 採用導軌式外殼設計，安裝方便且使用更安全
• 外接指示燈設計，便於檢視輸入輸出狀態、MCU 狀態與通訊狀態

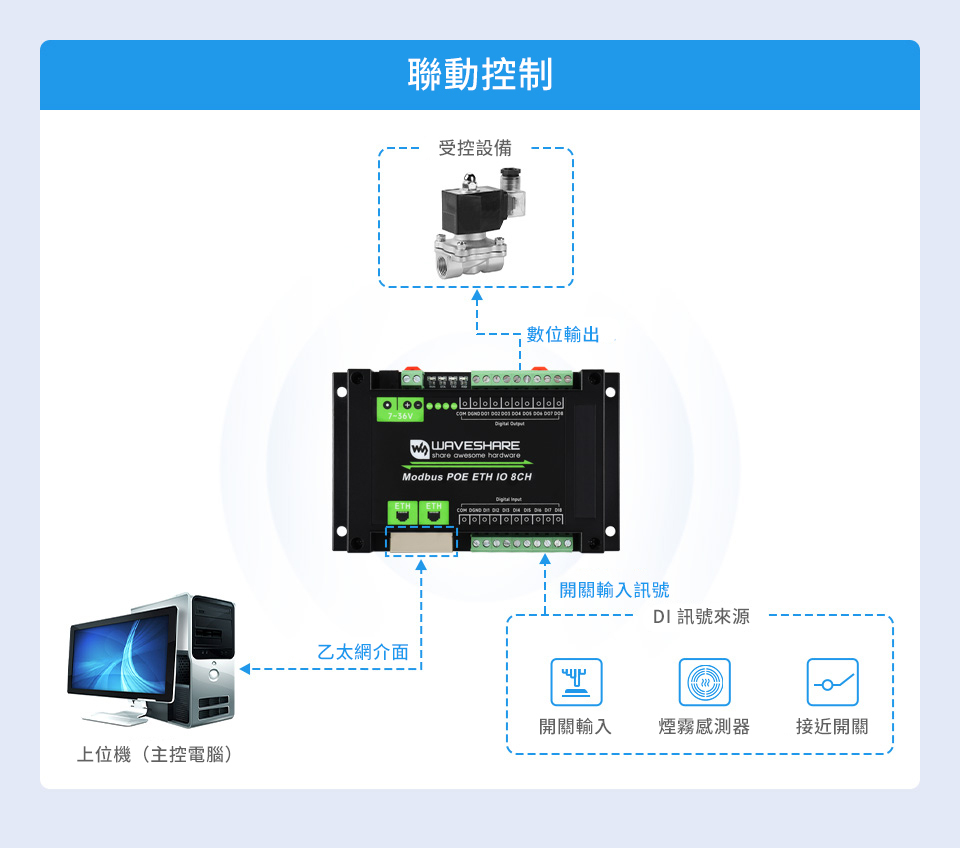

基本功能
模組可透過乙太網傳送 Modbus RTU 或 Modbus TCP 指令，讀取數位輸入狀態，並依據輸入訊號控制對應的數位輸出，適用於各類自動化控制應用。

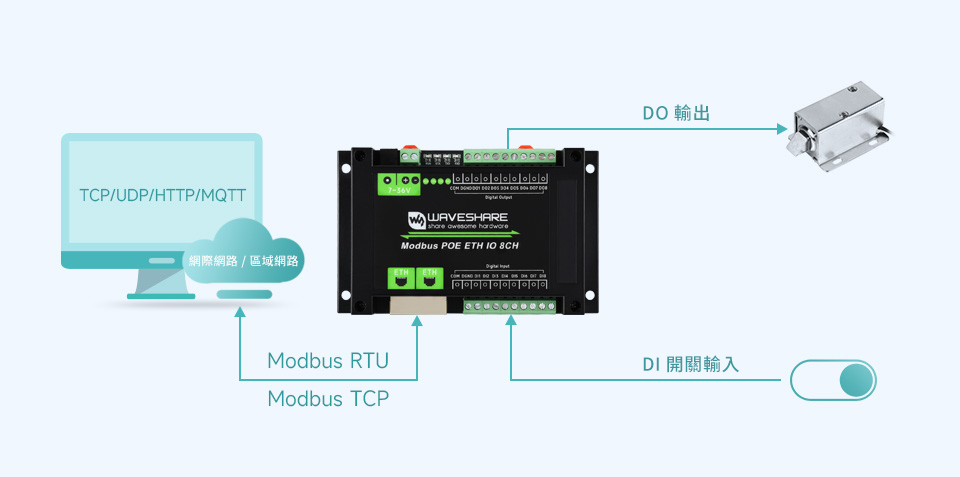

通訊功能
本模組支援多種通訊模式，並以 Modbus 協定為核心，包含 TCP 伺服器、TCP 客戶端、UDP、UDP 群播、HTTP 與 MQTT 等通訊方式，亦同時支援 Modbus RTU 與 Modbus TCP，提供完整的工業通訊整合能力。

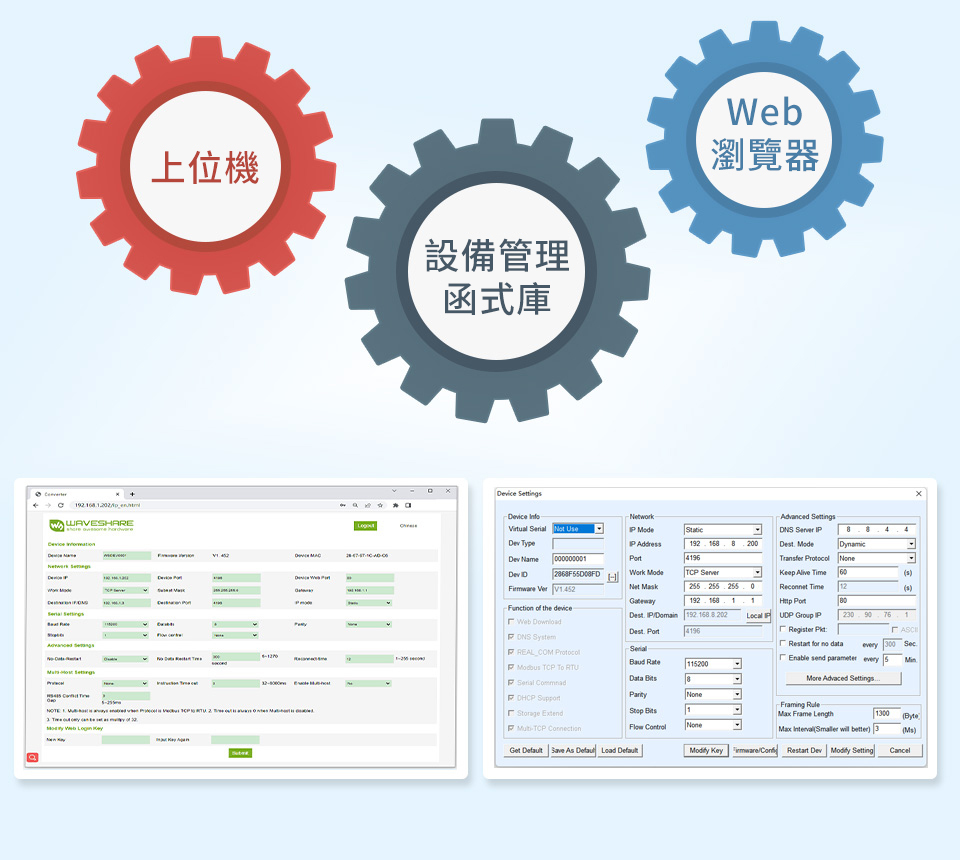

設定方式
在設定方面，模組支援多種配置方式，包含專用軟體設定與 Web 瀏覽器設定，同時支援 DHCP 自動取得 IP，並可透過 DNS 連接網域伺服器，提升網路部署彈性。

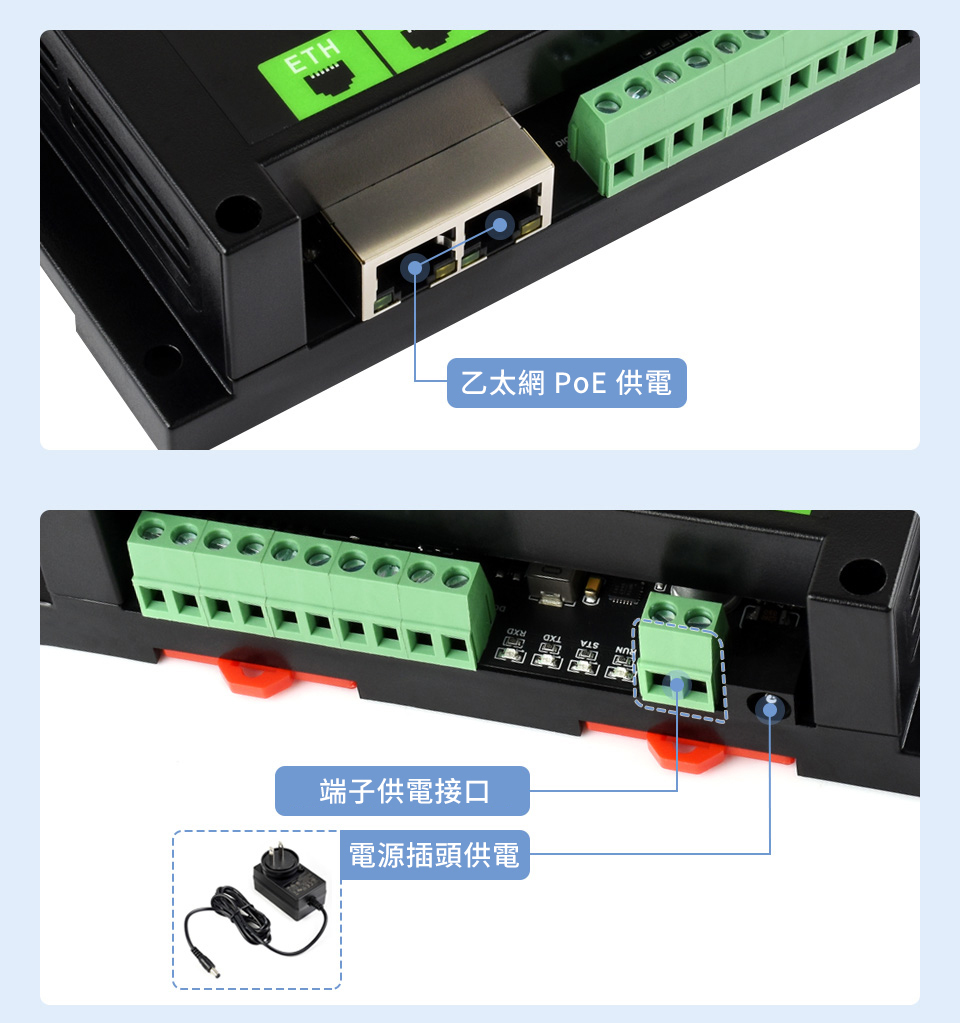

供電方式
模組支援多種供電方式，包括透過電源插頭直接供電、端子輸入 DC 7V～36V 寬電壓供電，以及符合 IEEE 802.3af 標準的 PoE 供電方式，可依不同應用場景彈性選擇。

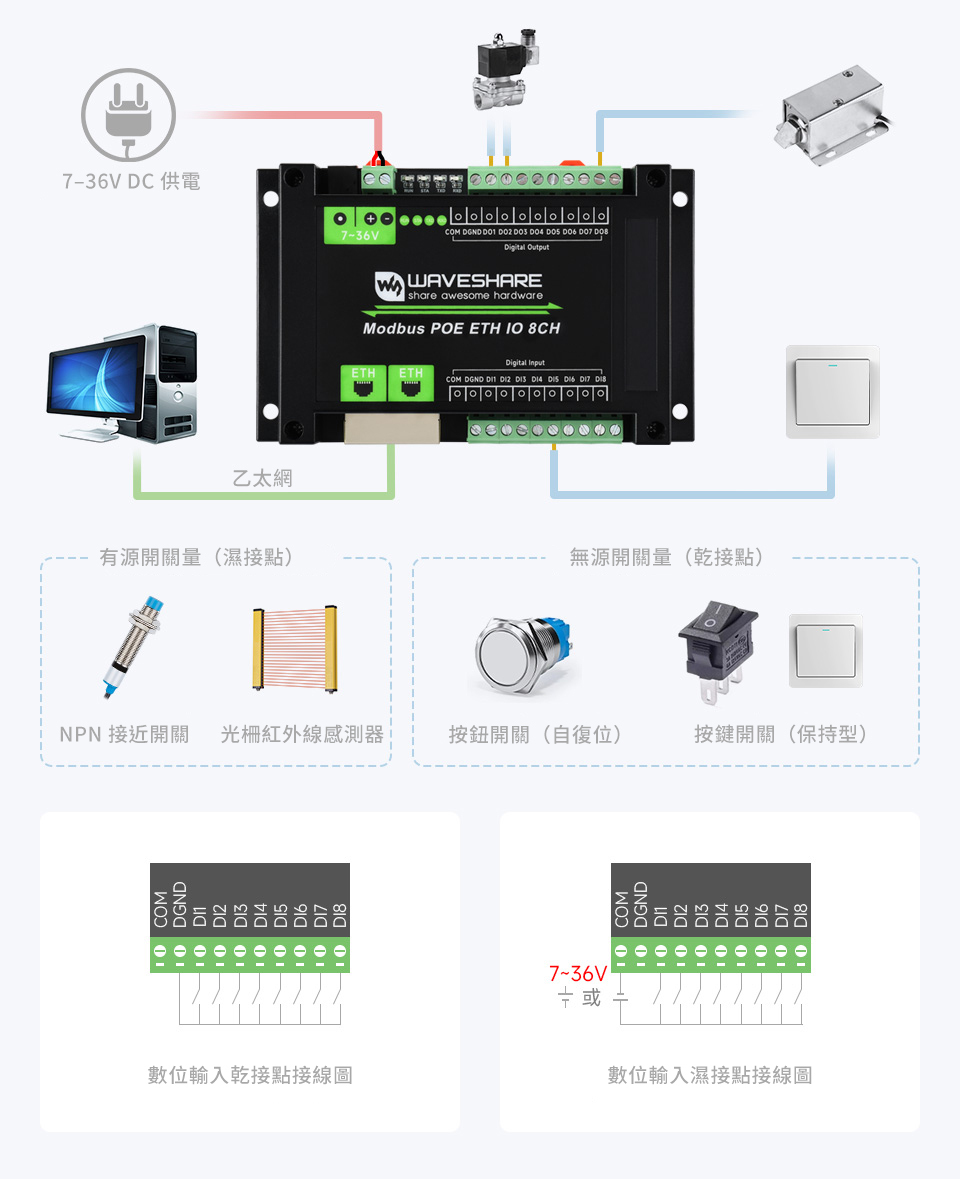

數位輸入輸出隔離
本產品採用全隔離設計，內建隔離電源與雙向光耦，支援無源輸入與有源輸入（PNP 或 NPN 型）。輸出採用達林頓開漏設計，單通道灌電流可達 500mA，並可直接驅動繼電器，適用於各類工業控制場景。

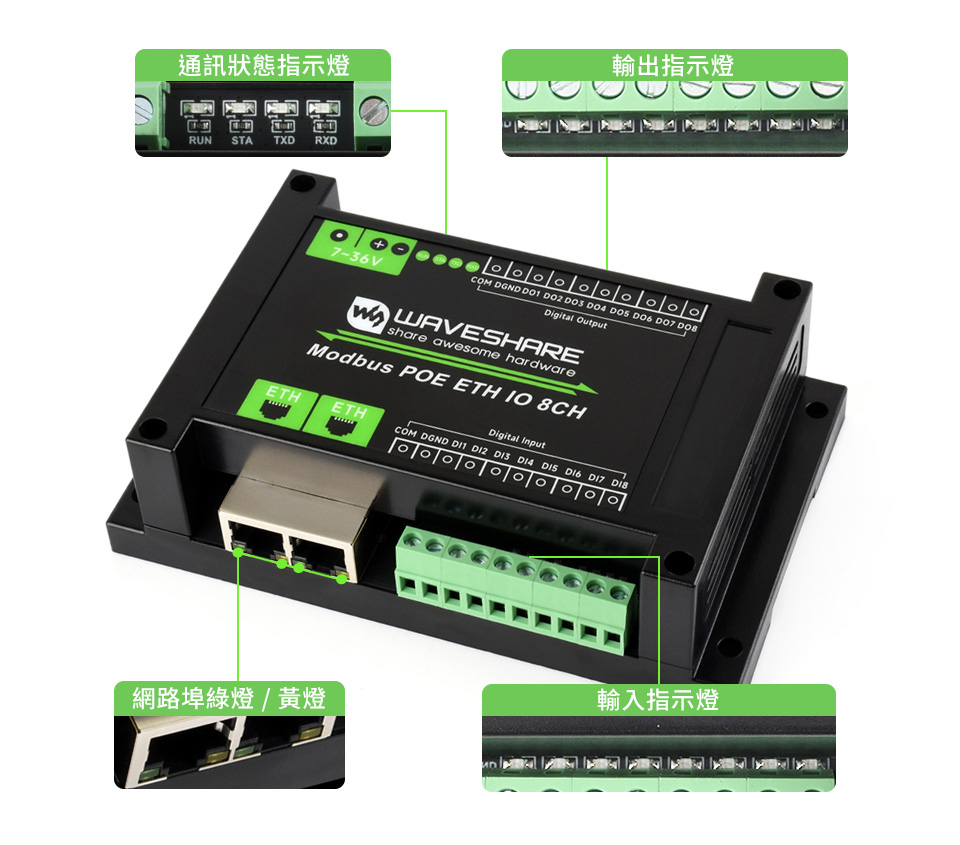

指示燈說明
附多種指示燈，方便確認模組工作狀態。

• RUN 燈：網路運行指示，正常運作時閃爍
• STA 燈：MCU 狀態指示，正常時閃爍
• TXD 燈：資料發送時閃爍
• RXD 燈：資料接收時閃爍
• 左網口綠燈：網口 1 連線時亮起
• 右網口綠燈：網口 2 連線時亮起
• 左網口黃燈：TCP 連線建立時亮起
• 右網口黃燈：資料傳輸時狀態變化

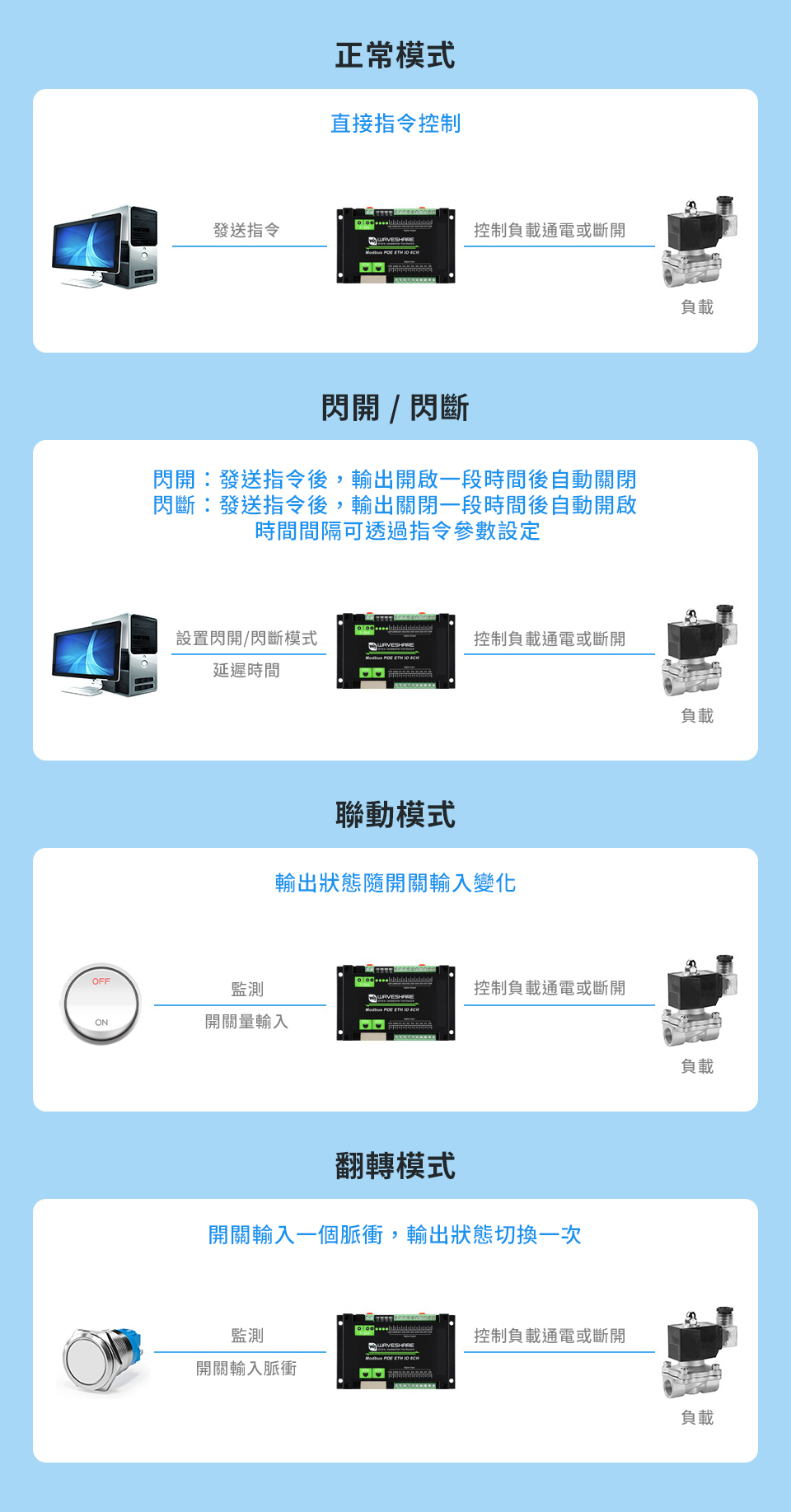

輸出控制模式
模組支援多種輸出控制模式，且每個通道皆可獨立設定。除聯動模式外，其餘模式皆可透過指令進行控制，提供更高的應用彈性。

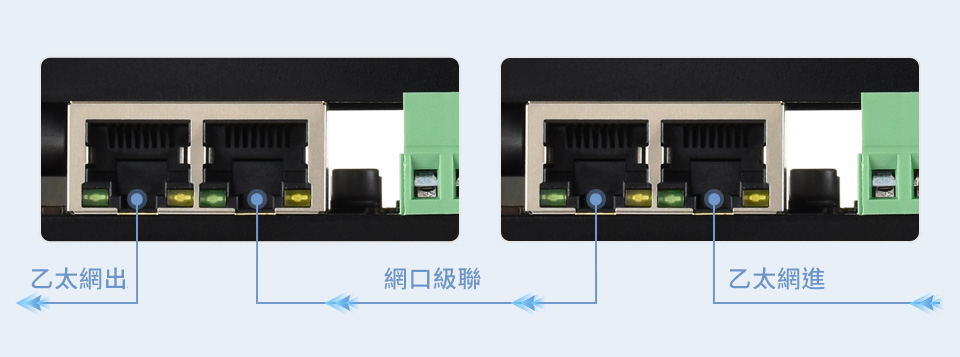

網路級聯與 PoE
本模組板載兩組乙太網埠，均可用於通訊或設備級聯。其中一組可用於與主系統通訊，另一組則可用於串接其他設備，形成網路級聯架構。各模組可獨立供電，亦可透過 PoE 方式進行級聯供電，簡化布線與電源配置。

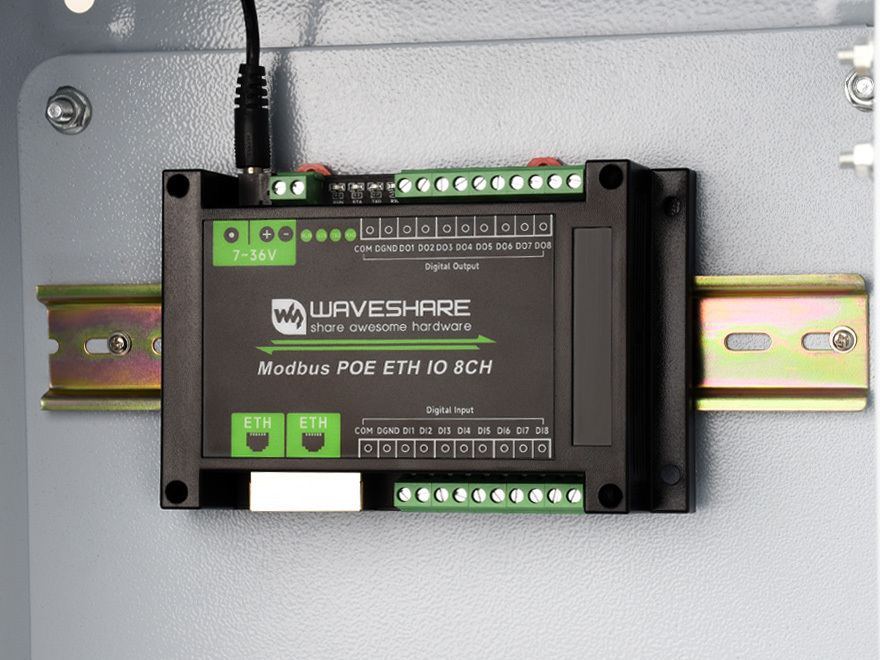

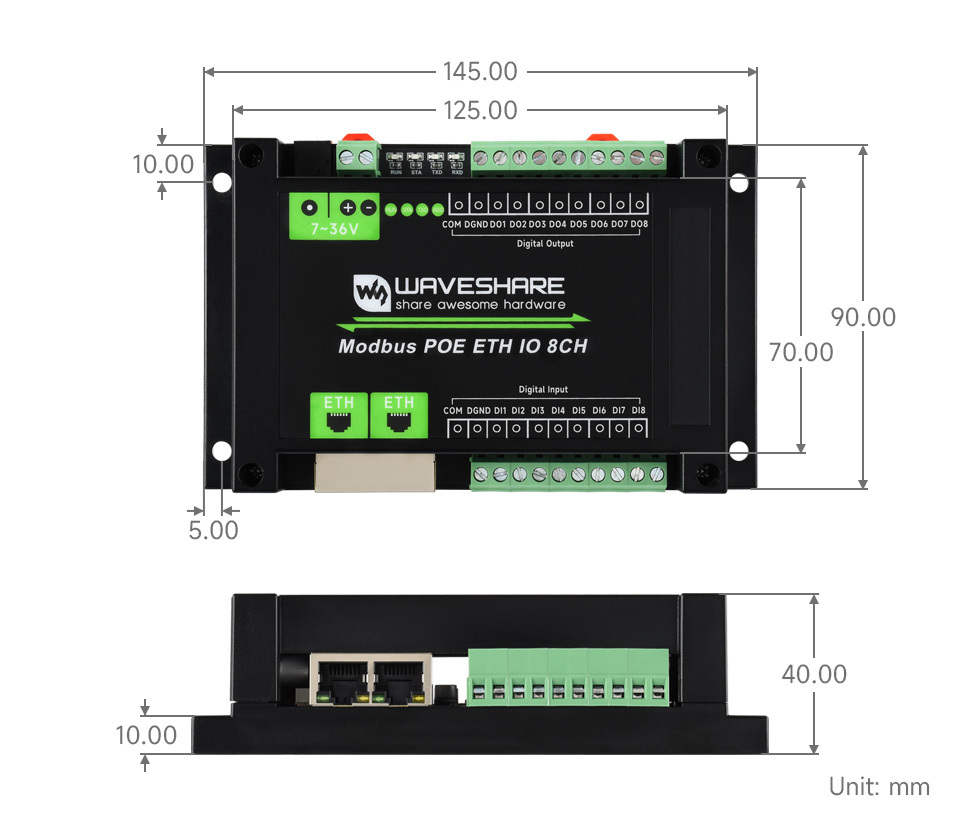

外殼設計
採用導軌式 PC 保護外殼設計，方便安裝於標準導軌設備中，同時提供良好的保護效果，提升整體使用安全性。

商品規格

• 供電電壓：DC 7 ~ 36V
• 供電方式：PoE 網路埠、DC 5.5 × 2.1 電源接口或接線端子（7 ~ 36V）
• 通訊介面：PoE 網路埠（支援 IEEE 802.3af 標準）
• 數位輸入（DI）：8 路，5 ~ 36V，支援無源輸入 / 有源輸入（NPN 或 PNP 型），內建雙向光耦隔離
• 數位輸出（DO）：8 路，5 ~ 40V，開漏輸出，單通道最大輸出電流 500mA
• 通訊協定：支援 Modbus RTU 或 Modbus TCP 協定

文件下載

技術文件

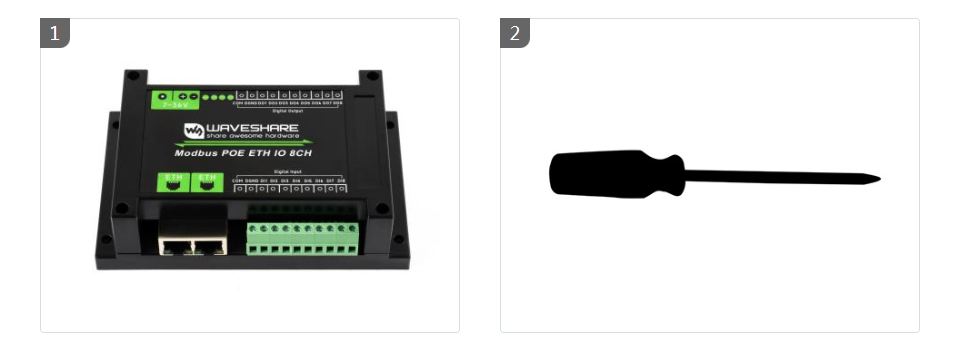

出貨清單

• 工業級 Modbus RTU/TCP 8路 乙太網路 輸入輸出模組 x 1

  1. 模組 × 1
  2. 螺絲起子× 1
