TPS54331DR Step-Down Switching Regulator, 3A, 28V, SOIC-8

28V 3A non-synchronous buck converter with current mode control, works with ceramic output capacitors
Input 3.5 to 28V | output down to 0.8V | 3A | 80mOhm high-side MOSFET | 570kHz | SOIC-8
Cycle-by-cycle current limit, frequency foldback, over-voltage and thermal protection

滿千免運優惠(限郵寄和超商純取貨) on order

本賣場無實體店面，無提供自取服務，敬請見諒。 on order

NT$35

{{shoplineProductReview.avg_score}}( {{shoplineProductReview.total}} {{'product.product_review.reviews' | translate}} )

{{amazonProductReview.avg_rating}}( ({{amazonProductReview.total_comment_count}} {{'product.product_review.reviews' | translate}}) )

The maximum quantity per submit is 99999

This quantity is invalid, please enter a valid quantity.

Sold Out

Please message the shop owner for order details.

Description

Shipping & Payment

Description

TEXAS INSTRUMENTS｜STEP-DOWN CONVERTER

TPS54331DR 3A 28V 降壓開關穩壓器（SOIC-8）

TPS54331 是 TI 推出的 28V、3A 非同步降壓（Buck）轉換器，內建 80mΩ 高側 MOSFET，固定 570kHz 開關頻率，輸出電壓可調整至最低 0.8V。採電流模式控制與內部斜率補償，外部補償設計簡單，並可使用陶瓷輸出電容；輕載時自動進入脈衝跳躍（Eco-mode）節能模式，關斷電流僅 1µA，適合 12V／24V 系統轉 5V、3.3V 等電源設計與電池供電應用。

3A 降壓輸入 3.5～28V 輸出 0.8V 起可調 570kHz SOIC-8

TPS54331 有什麼特色？

寬輸入電壓、3A 輸出

輸入 3.5V～28V，連續輸出電流 3A，可直接由 12V、24V 電源轉換為低壓。

外部元件少、設計簡單

內建高側 MOSFET 與斜率補償，電流模式控制可搭配陶瓷電容，減少元件數量。

輕載高效率、低待機耗電

輕載自動切換脈衝跳躍 Eco-mode，關斷電流典型值僅 1µA，適合電池供電。

完整保護功能

逐週期限流、頻率折返、過熱關斷、過壓瞬態保護，並可設定 UVLO 與軟啟動。

商品規格

規格項目	規格內容
型號	TPS54331DR
品牌	Texas Instruments（TI）
類型	非同步降壓（Buck）開關穩壓器
輸入電壓	3.5V ~ 28V
輸出電壓	可調，0.8V ~ 25V
連續輸出電流	3A
高側 MOSFET	內建，80mΩ
開關頻率	570kHz（固定）
最大責任週期	90%
控制方式	電流模式控制，內部斜率補償
輕載模式	脈衝跳躍 Eco-mode
關斷電流	1µA（典型值）
功能	EN 致能、可調軟啟動、可程式 UVLO 閾值與遲滯
保護	逐週期限流、頻率折返、過熱關斷、過壓瞬態保護
工作接面溫度	-40 ~ 150 °C
封裝	SOIC-8（TI 封裝代碼 D，無散熱焊墊），捲帶包裝（R）

腳位定義（SOIC-8）

Pin	名稱	功能說明
1	BOOT	自舉電容腳，BOOT 與 PH 之間接 0.1µF 陶瓷電容
2	VIN	電源輸入（3.5V～28V）
3	EN	致能腳，可外接分壓電阻設定 UVLO 閾值與遲滯；空接為開啟
4	SS	軟啟動，外接電容設定啟動時間
5	VSENSE	輸出電壓回授（基準 0.8V）
6	COMP	誤差放大器輸出，接補償網路
7	GND	接地
8	PH	開關節點，接電感與外部蕭特基二極體

設計重點：
TPS54331 為非同步降壓架構，PH 腳與 GND 之間需外接蕭特基二極體作為續流二極體。輸出電壓由 VSENSE 腳的分壓電阻設定：Vout = 0.8V ×（1 + R上／ R下）。電感、輸入／輸出電容與補償元件的選用，請參考原廠 Datasheet 的設計步驟或使用 TI WEBENCH 線上工具。

適合哪些應用？

12V／24V 降壓電源

工業設備、車用周邊與分散式電源，將 12V、24V 轉為 5V、3.3V。

消費性電子

機上盒、液晶顯示器、多媒體設備的系統電源。

開發板與模組電源

為 MCU、Raspberry Pi、感測器模組提供 3A 以內的穩定電源。

電池供電設備

關斷電流僅 1µA，待機時延長電池使用時間。

商品圖片

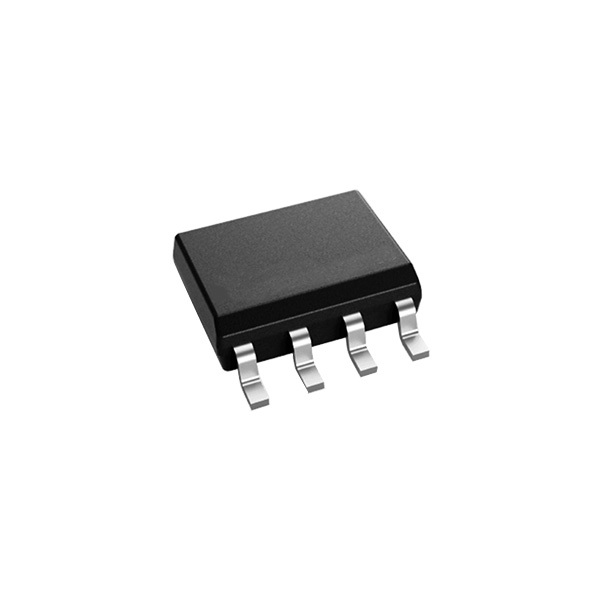

SOIC-8 封裝外觀

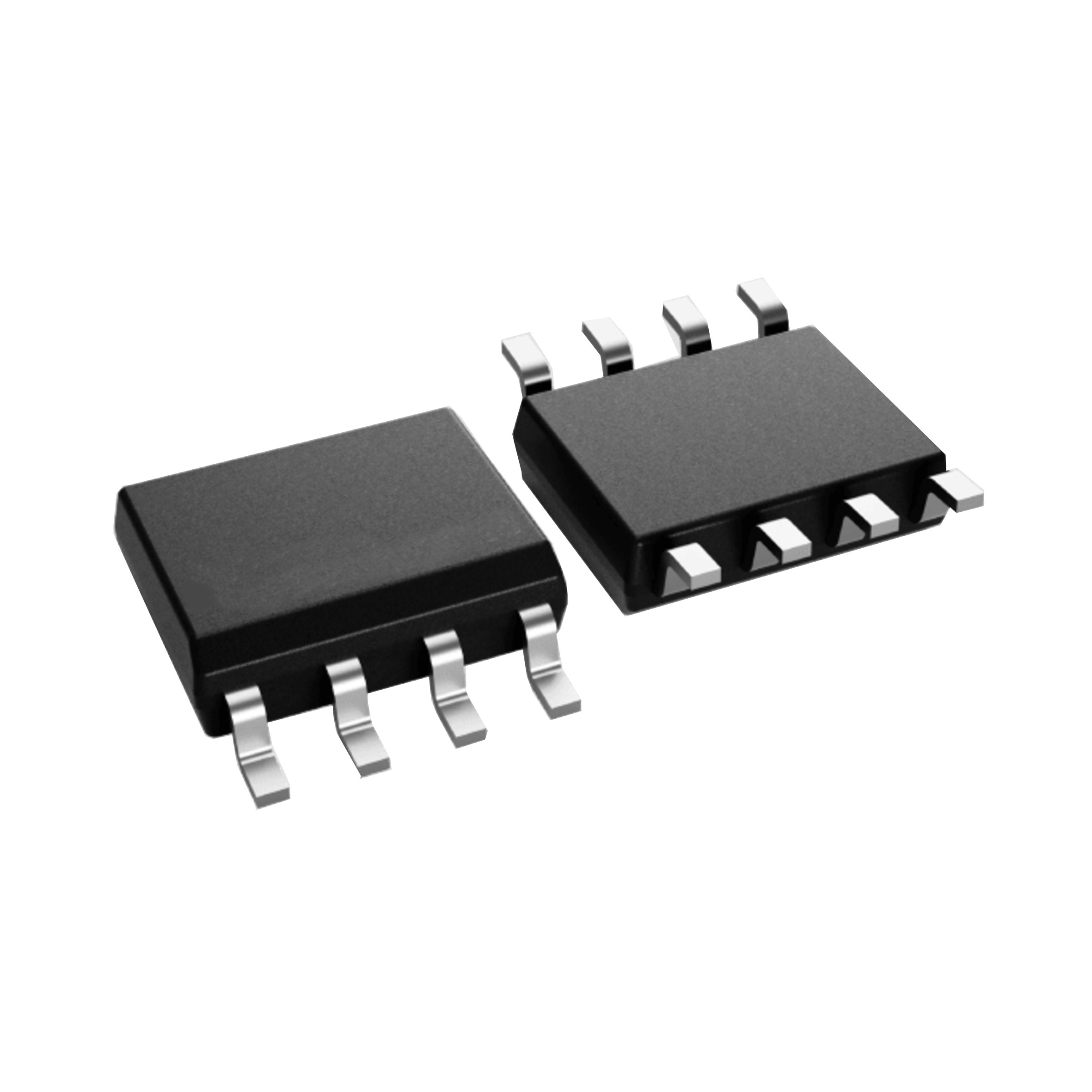

SOIC-8 封裝（不同角度）

封裝尺寸（SOIC-8，TI D 封裝）

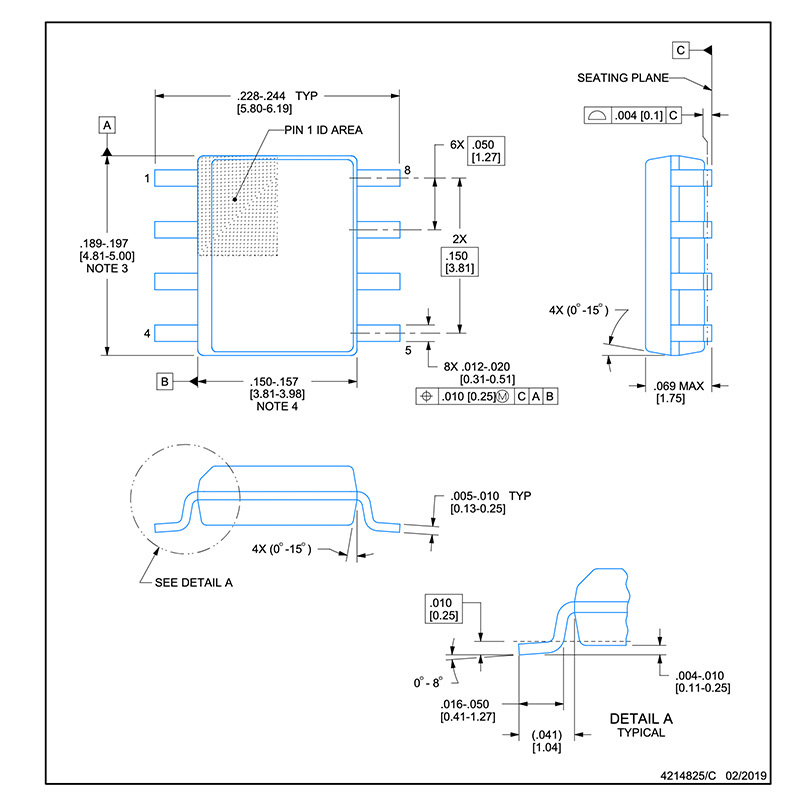

TPS54331DR SOIC-8 D 封裝尺寸圖

SOIC-8（D）封裝尺寸圖，TI 圖號 4214825

項目	尺寸 (mm)	尺寸 (inch)
本體長度	4.81 ~ 5.00	.189 ~ .197
本體寬度	3.81 ~ 3.98	.150 ~ .157
含腳總寬	5.80 ~ 6.19	.228 ~ .244
最大高度	1.75	.069
離板高度	0.11 ~ 0.25	.004 ~ .010
腳距	1.27	.050
腳寬	0.31 ~ 0.51	.012 ~ .020
腳厚	0.13 ~ 0.25	.005 ~ .010
焊腳長度	0.41 ~ 1.27	.016 ~ .050
焊腳角度	0° ~ 8°
散熱焊墊	無（一般 SOIC-8，JEDEC MS-012 AA）

※ 本體尺寸不含毛邊，每側毛邊不超過 0.15mm。英制為原廠控制尺寸，公制僅供參考。

出貨內容

TPS54331DR SOIC-8 3A 28V 降壓開關穩壓器 × 1

購買提醒：
本商品為 IC 單顆販售，需自行設計周邊電路（電感、蕭特基二極體、電容與回授電阻）。詳細電氣特性、佈局建議與應用電路請以原廠 Datasheet 為準。
