M5STACK｜UNIT EARTH（U019）

M5Stack EARTH 土壤濕度感測模組 U019（類比＋數位輸出）

M5Stack Unit EARTH 是用於量測土壤或類似材料含水量的感測單元。將兩根探針插入土壤後，水分越多、導電性越好，模組會依兩探針間的電位差輸出類比訊號，同時透過板載 10K 可調電阻設定門檻，輸出數位訊號。使用 HY2.0-4P（Grove 相容）接口，接上 M5Stack 主控的 PORT.B 即可使用，支援 UIFlow 與 Arduino，適合盆栽澆水提醒、智慧植栽與 STEAM 教學專題。

土壤濕度類比＋數位輸出 10K 可調門檻 HY2.0-4P／PORT.B UIFlow／Arduino LEGO 相容孔

【使用注意】
依原廠說明，本模組的探針電極不具防腐蝕與防水能力，僅適合概念驗證與教學實驗使用，請勿長時間插在潮濕土壤或放置於潮濕環境中，以免電極腐蝕、量測失準。

EARTH 土壤濕度感測模組有什麼特色？

類比＋數位雙輸出

類比輸出可讀取連續的濕度數值，數位輸出則可直接判斷「乾／濕」狀態。

10K 可調門檻

板載 10K 可調電阻，用小螺絲起子即可調整數位輸出的觸發門檻。

HY2.0-4P 即插即用

Grove 相容接口，以連接線接上 M5Stack 主控 PORT.B，免焊接即可使用。

LEGO 相容孔

機身有 2 個 LEGO 相容孔，可與樂高積木組合，方便固定於教具或專題作品。

商品圖片

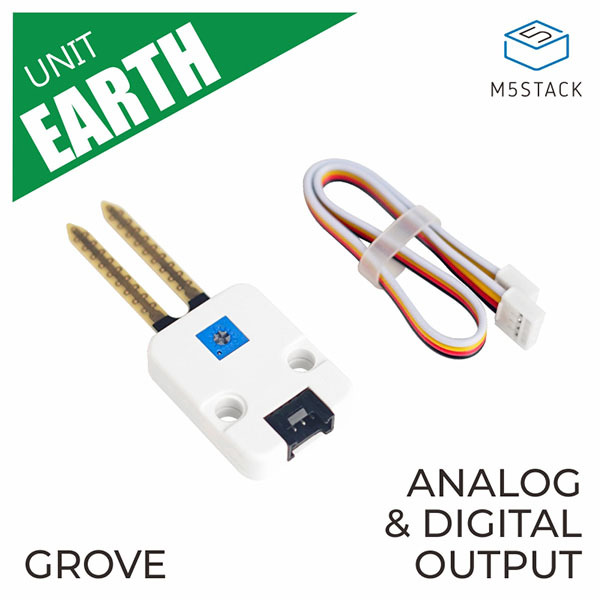

M5Stack Unit EARTH 土壤濕度感測模組 U019 附 Grove 連接線

Unit EARTH 與 HY2.0-4P 連接線

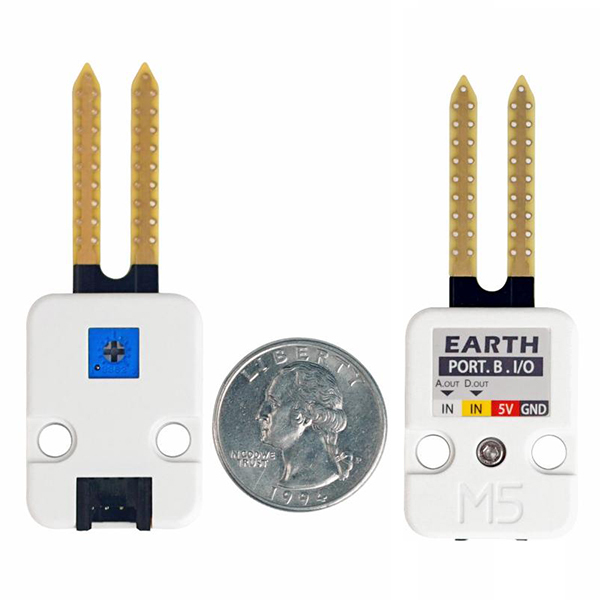

正面（可調電阻）與背面（PORT.B 腳位標示）

商品規格

規格項目	規格內容
品牌／型號	M5Stack／U019（Unit EARTH）
量測對象	土壤或類似材料的含水量
輸出	類比輸出＋數位輸出
門檻調整	板載 10K 可調電阻
介面	HY2.0-4P（Grove 相容），對應 M5Stack 主控 PORT.B
供電	5V（由 HY2.0-4P 接口供電）
開發平台	UIFlow 1、UIFlow 2、Arduino
產品尺寸	64.3 × 24.0 × 8.0 mm
淨重／毛重	5.0 g／10.0 g
包裝尺寸	138.0 × 93.0 × 9.0 mm

腳位對應（PORT.B）

連接線顏色	EARTH 功能	M5Core（PORT.B）
白	類比輸出（Analog）	GPIO36
黃	數位輸出（Digital）	GPIO26
紅	5V	5V
黑	GND	GND

使用提示：
請將模組接在主控的 PORT.B（模組背面亦標示 PORT.B I/O）。使用其他 M5Stack 主控時，GPIO 編號可能不同，請以該主控的 PORT.B 定義為準。

電路圖與範例畫面

Unit EARTH 電路圖

UIFlow 範例：讀取類比值與數位值

適合哪些應用？

盆栽土壤濕度監測

即時顯示土壤含水量，土壤過乾時發出提醒。

自動澆水專題

搭配繼電器或水泵模組，依濕度門檻自動澆水。

智慧植栽 IoT

透過 M5Stack 主控的 Wi-Fi 將濕度資料上傳雲端。

STEAM 教學

類比與數位訊號、門檻比較等感測器原理教學。

出貨內容

M5Stack Unit EARTH 土壤濕度感測模組（U019）× 1
HY2.0-4P Grove 連接線（20cm）× 1

常見問題 FAQ

可以長期插在盆栽裡使用嗎？

不建議。依原廠說明，探針電極不具防腐蝕與防水能力，僅適合概念驗證與實驗用途，長時間置於潮濕環境會加速腐蝕。建議量測時再插入，或定期清潔、更換。

數位輸出的門檻怎麼調整？

轉動模組正面的 10K 可調電阻即可改變數位輸出的觸發門檻。建議先讀取類比值觀察乾、濕狀態的數值，再調整到適合的門檻。

要接在 M5Stack 主控的哪個接口？

請接 PORT.B。以 M5Core 為例，類比輸出對應 GPIO36、數位輸出對應 GPIO26。

支援哪些程式開發方式？

支援 UIFlow 1、UIFlow 2 圖形化程式與 Arduino IDE，下方「範例程式與文件」提供各平台的範例連結。

範例程式與文件

M5Stack 官方文件 Arduino 範例 UIFlow 1 說明 UIFlow 2 說明 EasyLoader（EARTH 範例燒錄）

※ EasyLoader 為 Windows 專用的快速燒錄工具，內含 EARTH 範例程式，下載後執行、選擇連接埠並按「Burn」即可燒錄至 M5Stack 主控進行功能驗證。
