Waveshare 1.3-inch OLED Module 128x64 Blue, SPI / I2C, Straight Header

1.3-inch blue OLED module for Raspberry Pi, Jetson Nano, Arduino and STM32
128x64 | SH1106 | 3-wire SPI / 4-wire SPI / I2C | 3.3V/5V | viewing angle over 160 degrees
Straight header version

滿千免運優惠(限郵寄和超商純取貨) on order

本賣場無實體店面，無提供自取服務，敬請見諒。 on order

NT$225

{{shoplineProductReview.avg_score}}( {{shoplineProductReview.total}} {{'product.product_review.reviews' | translate}} )

{{amazonProductReview.avg_rating}}( ({{amazonProductReview.total_comment_count}} {{'product.product_review.reviews' | translate}}) )

The maximum quantity per submit is 99999

This quantity is invalid, please enter a valid quantity.

Sold Out

Please message the shop owner for order details.

Description

Shipping & Payment

Description

商品簡介

Raspberry/Jetson Nano/Arduino/STM32等硬體平台 3/4 spi介面 I2C介面

商品應用

智慧手錶、MP3播放器、溫度計、儀器儀表、方便攜帶醫療儀等。

商品規格

驅動晶片	SH1106
支援介面	3-wire SPI、4-wire SPI、I2C
解析度	128 x 64
顯示尺寸	1.3 英吋
顯示顏色	藍色
視角	>160度
工作溫度	-30°C~70°C
儲存溫度	-30°C~80°C
工作電壓	3.3V / 5V
適用範圍	Raspberry/Jetson Nano/Arduino/STM32等硬體平台

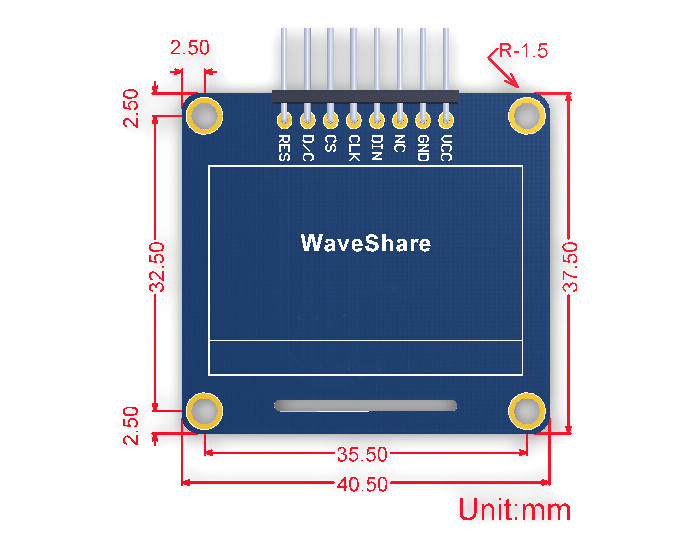

模組介面
1	VCC	電源正(3.3V~ 5V電源輸入)
2	GND	電源地
3	NC	NC
4	DIN	模組資料輸入
5	CLK	模組時鐘信號輸入
6	CS	模組片選信號低電壓有效
7	D/C	模組命令信號低電壓表示命令,高電壓表示資料
8	RES	模組重啟信號,低電壓有效

硬體配置
模式/標示	BS0 / BS1	DIN	SCK
3-wire SPI	1/0	MOSI	SCLK
4-wire SPI	0/0	MOSI	SCLK
I2C	0/1	SDA	SCL

文件下載

Datasheet

出貨清單

1.3吋 OLED 顯示螢幕 128×64 藍色 (直排) x 1
