Waveshare ESP32-S3 5 inch LCD Capacitive Touch Development Board, Dual-Core LX7

ESP32-S3 5 inch LCD touch development board that runs LVGL smoothly, for HMI and control panels
ESP32-S3-WROOM-1-N16R8 | 800 x 480 or 1024 x 600 | 5-point capacitive touch | Wi-Fi + BLE 5 | 7 to 36V supply
On-board CAN, RS485, I2C, Micro SD, RTC and optocoupler isolated IO

滿千免運優惠(限郵寄和超商純取貨) on order

本賣場無實體店面，無提供自取服務，敬請見諒。 on order

{{shoplineProductReview.avg_score}}( {{shoplineProductReview.total}} {{'product.product_review.reviews' | translate}} )

{{amazonProductReview.avg_rating}}( ({{amazonProductReview.total_comment_count}} {{'product.product_review.reviews' | translate}}) )

Made to order. Please contact us for the lead time before ordering.

{{ title.name_translations | translateModel }} : {{variationName[$index] | translateModel}}

Quantity

The maximum quantity per submit is 99999

This quantity is invalid, please enter a valid quantity.

Sold Out

Please message the shop owner for order details.

Description

Shipping & Payment

Description

ESP32-S3 5吋 LCD 螢幕開發板

整合 RGB 介面顯示和 5 點電容觸控 (選購)，多種週邊介面

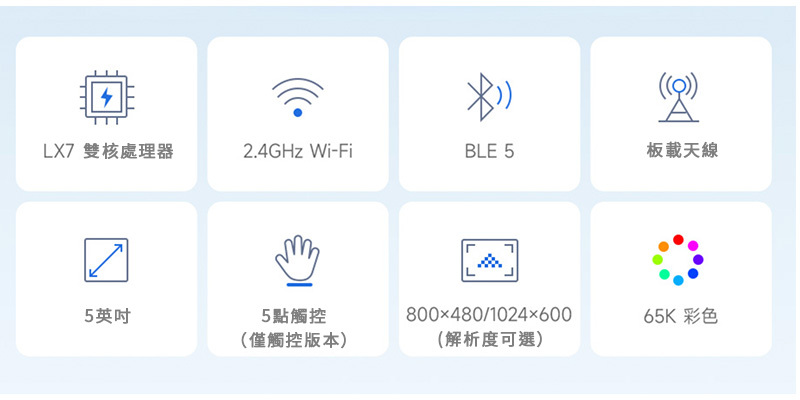

商品特色

本產品為支援 2.4GHz Wi-Fi 和 BLE 5 的微控制器開發板。整合大容量 Flash 和 PSRAM，板載 5 吋 LCD 屏，可流暢運行 LVGL 等 GUI 介面程式；結合多種週邊接口，快速開發 ESP32-S3 的 HMI 等應用。

搭載高效能 Xtensa 32 位元 LX7 雙核心處理器，主頻高達 240 MHz
支援 2.4 GHz Wi-Fi (802.11 b/g/n) 和 Bluetooth 5(LE)，板載天線
內建 512KB SRAM 和 384KB ROM，疊封 16MB Flash 和 8MB PSRAM

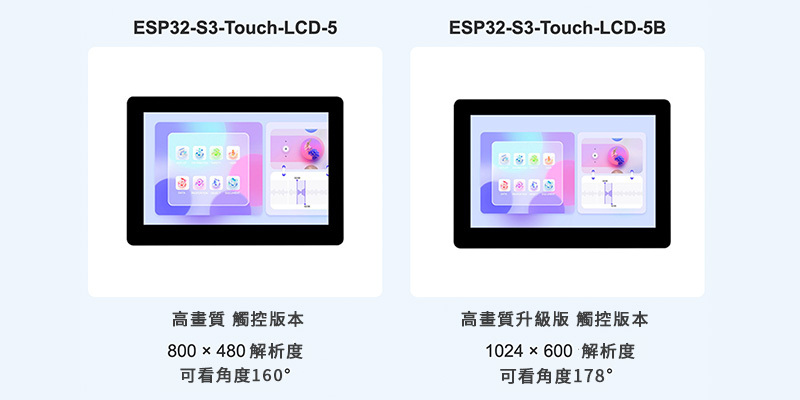

板載 5 吋 LCD 屏，800 × 480 解析度 / 1024 × 600 解析度 (可選)，65K 彩色
支援 I2C 介面控制電容觸摸，5 點觸控，支援中斷 (僅帶觸控版本)
板載穩壓晶片，支援 7V~36V 寬電壓供電
板載 RTC 晶片和電池座，安裝電池後實現掉電時間不遺失
板載 CAN、RS485、I2C 介面、Micro SD 卡座、MX1.25 2P 電池介面與數位量隔離型 IO 等資源
輸入帶雙向光耦隔離，支援被動和主動開關量輸入，有源支援正電壓、負電壓
輸出帶光耦隔離，驅動能力更強，灌電流可達 450mA (MAX)
外置 LED 指示燈，方便查看電源跟電池充電狀態
支援靈活時鐘，模組電源單獨設定等精準控制，實現多場景低功耗模式

應用場景

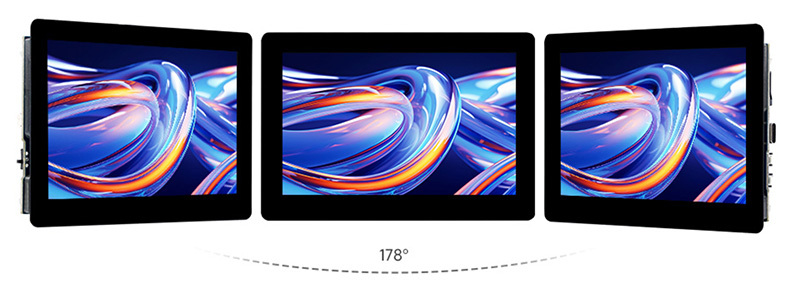

IPS 顯示面板

卓越的顯示性能，可視角度 178°

僅高清升級版可視角度為 178°，高清版可視角度為 160°

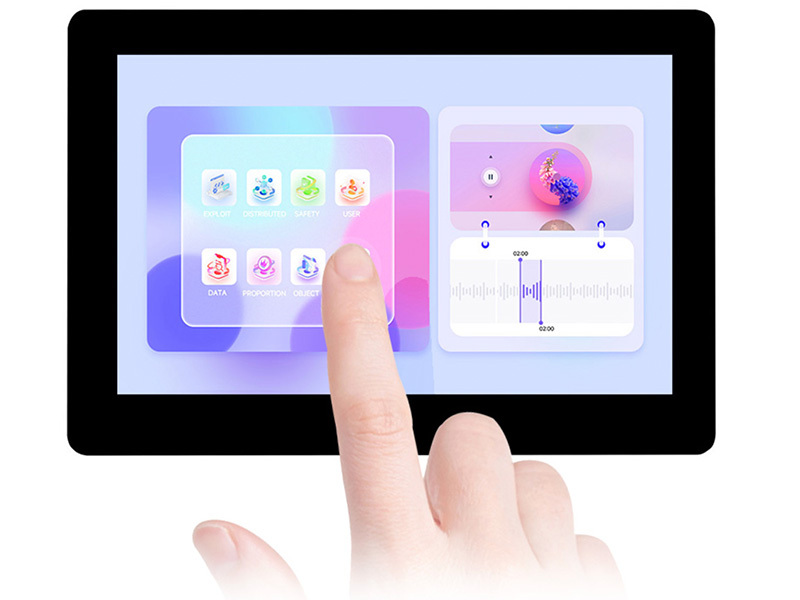

電容式 5 點觸控 (可選)輕輕觸控，所見即所得，靈活操作暢享多點 UI 交互透過 I2C 訊號，引出觸控功能，支援 5 點觸控

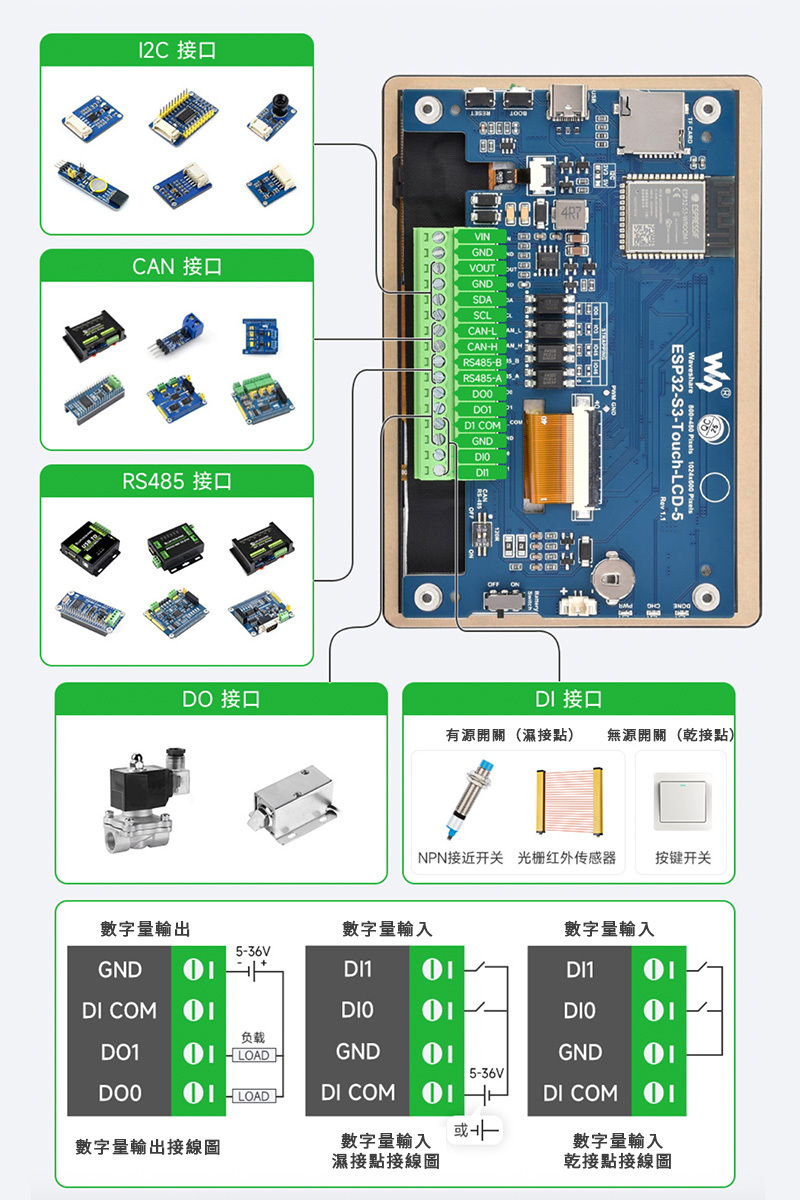

支援擴展多種週邊

可透過 CAN、RS485、I2C 和隔離 IO 等介面存取更多擴充設備

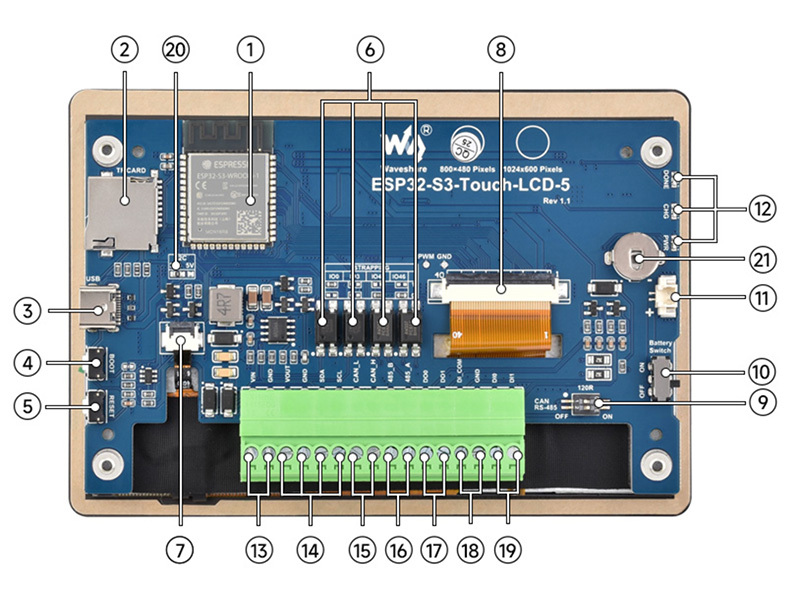

1	ESP32-S3-WROOM-1-N16R8	12	指示燈
	Wi-Fi 藍牙 SoC 模組，240MHz 運作頻率，封裝 8MB PSRAM 和 16MB Flash		DONE：鋰電池充電完成指示燈 CHG：鋰電池充電指示燈 PWR：電源指示燈 (有連接電源，沒有連接電池或開關關閉，則 CHG 閃爍 DONE 常亮)
2	Micro SD 卡座	13	7V~36V DC 供電
3	USB Type-C 接口	14	I2C 介面
			VOUT 輸出 5V / 3.3V(由板載電阻切換，二選一)
4	BOOT按鍵	15	CAN 接口
	按住上電進行程序燒錄
5	Reset按鍵	16	RS485 接線端子
	按下重設控制器
6	光耦隔離	17	數位輸出
			5V~36V，開漏輸出，輸出負載 450mA/通道 (MAX)
7	5 吋螢幕觸控接線端子	18	輸入訊號公共端
			不接懸空：乾接點被動輸入接電源正極：低電平觸發，NPN 型濕接主動輸入，電壓 5V~36V DC 接電源負極：高電平觸發，PNP 型濕接主動輸入，電壓 5V~36V DC
8	5 吋螢幕接線端子	19	數位輸入
			5V~36V，被動輸入/主動輸入 (NPN 型或 PNP 型)
9	CAN 和 RS485 終端電阻開關	20	VOUT 輸出電壓
	預設關閉		用於設定 I2C 設備的供電電壓與 I/O 電平，預設為 3.3V
10	電池連接開關	21	RTC 電池座
	ON：連接電池 OFF：斷開電池		規格為 CR927
11	3.7V 單顆鋰電池 1.25 接口

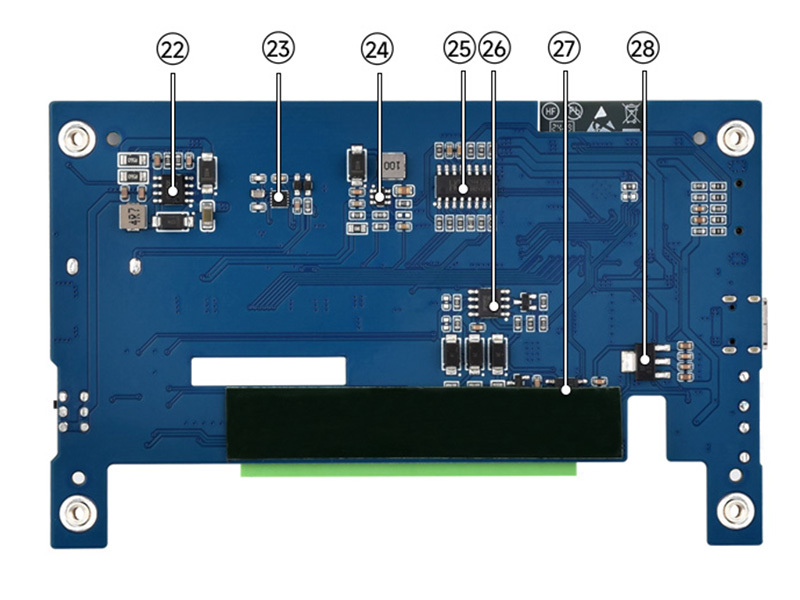

22	CS8501	26	SP3485
	鋰電池充電管理晶片		RS485 收發器晶片
23	PCF85063	27	TJA1051T/3/1J
	RTC 時脈晶片，可提供準確時間控制		CAN 介面晶片
24	AP3032KTR-G1	15	SGM2212-3.3
	螢幕背光升壓晶片		800mA 低噪音 LDO
25	CH422G
	IO 擴充晶片

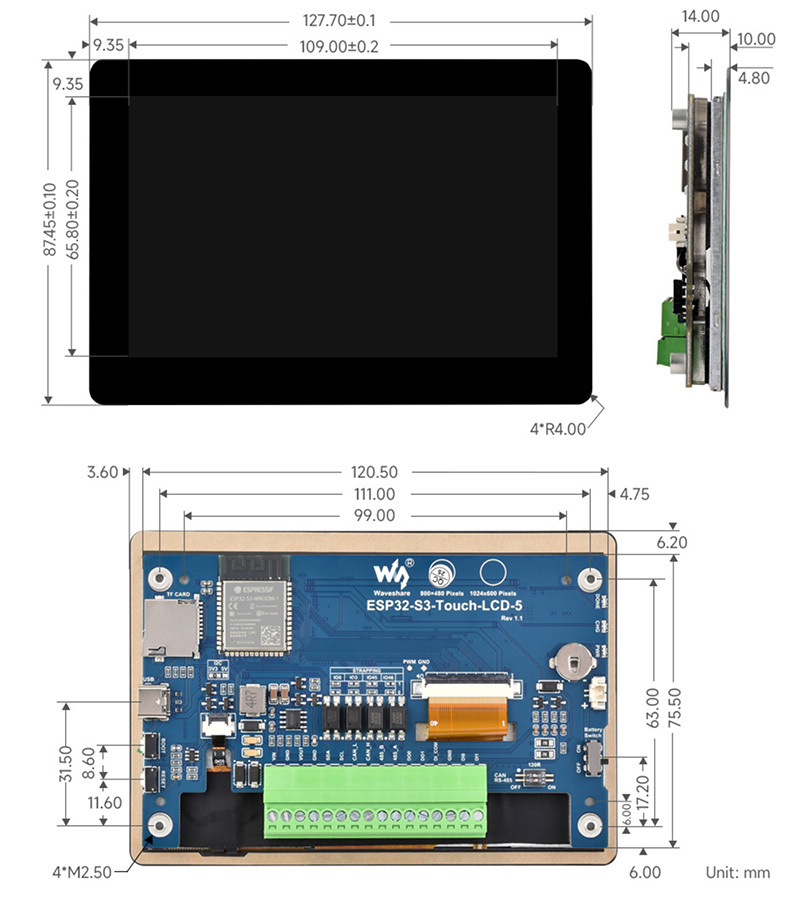

商品尺寸

文件下載

Datasheet

出貨清單

工業級USB轉8路RS485轉換器x 1

規格	產品貨號	區號	品牌	原廠貨號
800x480	368031700440			28117
1024x600	368031700441			28151

本商品為研發實驗用的模組，無法隨插即用，須經專業背景人士（如：工程師、研究生、師生）撰寫程式、燒錄、接線等二次加工後，才具備訊號傳輸功能。並非直接插電後可直接使用之射頻模組，非屬電信管制射頻器材，購買前請詳閱商品說明。
