商品描述

商品簡介

  • 模組採用正品優質繼電器，常開接口最大負載：交流250V/10A，直流30V/10A;
  • 採用貼片光耦隔離，驅動能力強，性能穩定；觸發電流5mA；
  • 模組工作電壓 5V/24V
  • 模組可以通過跳線設置高電平或低電平觸發；
  • 容錯設計，即使控制線斷，繼電器也不會動作；
  • 電源指示燈（綠色），繼電器狀態指示燈（紅色）
  • 接口設計人性化，所有接口均可通過接線端子直接連線引出，非常方便

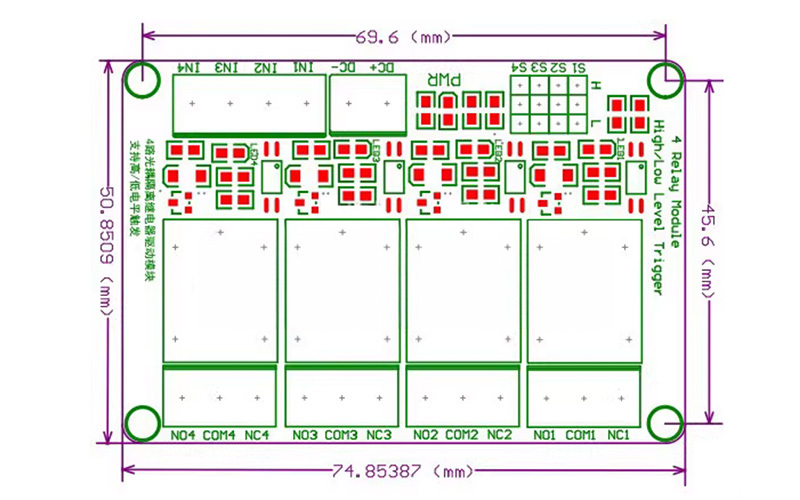

  • 設有4個固定螺栓孔，孔3.1mm



模組接口

  • DC+：接電源正極（電壓按繼電器要求）
  • DC-：接電源負極
  • IN：可以高或低電平控制繼電器吸合



繼電器輸出端

  • NO：繼電器常開接口，繼電器吸合前懸空，吸合後與COM短接
  • COM：繼電器公用接口
  • NC：繼電器常閉接口，繼電器吸合前與COM短接，吸合後懸空



高低電平觸發選擇端

  • 跳線與LOW短接時為低電平觸發
  • 跳線與high短接時為高電平觸發



序號 引腳符號 引腳定義及功能
1 DC+ 供電電源正極（按繼電器工作電壓選擇）
2 DC- 供電電源地
3 IN或INx 控制信號輸入端
4 NO或NOx 負載接入端，常開
5 COM或COMx 負載接入端，公共端
6 NC或NCx 負載接入端，常閉

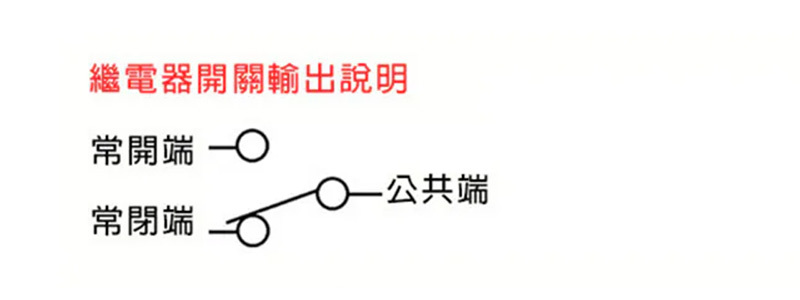

繼電器線圈沒有電壓時，繼電器沒有吸合，公共端與常閉端接通

當有電壓時，繼電器吸合，公共端與常開端接通

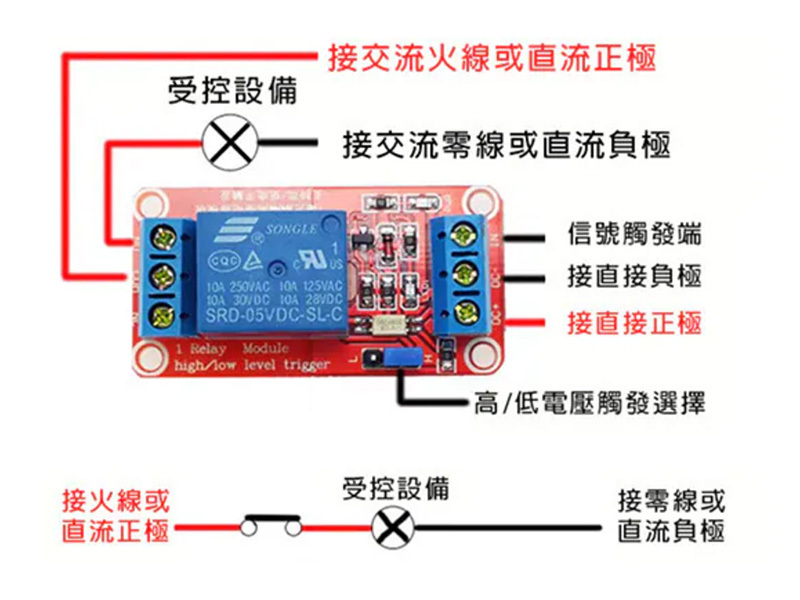

接常開端的接法

當訊號觸發端有高或低電壓訊號時（按設置功能），繼電器吸合，相當於開關閉合，此時電路接通，設備將有電正常工作

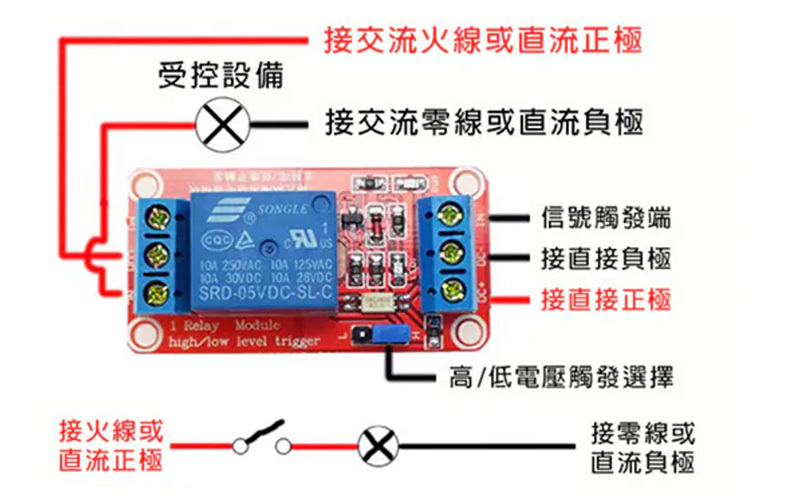

接常閉端的接法

當訊號觸發端有高或低電壓訊號時（按設置功能），繼電器吸合，相當於開關由原來接通變為斷開，此時電路將斷電停止工作



商品規格







規格 產品貨號 區號 品牌 原廠貨號
4路5V 368030101199 Qe25-10
4路24V 368030502077 Qe29-08
