樹莓派 CM4 Mini 基礎擴充板

商品簡介

專為 Raspberry Pi Compute Module 4 設計的精巧型擴充底板，板載標準 CM4 連接器與 40-Pin GPIO 接口，可搭配 CM4 Lite 或 eMMC 系列模組使用，適合作為開發測試、系統整合與嵌入式應用的基礎平台。

本系列整合多種常用介面，涵蓋顯示、攝影機、網路、USB 與儲存擴充，能依實際應用需求靈活配置，降低額外轉接模組與配線複雜度。小尺寸設計方便整合至各類設備或機構中，特別適合空間受限或需要高整合度的應用情境。

商品特徵：

• 完整 CM4 擴充介面：板載標準 CM4 連接器與 Raspberry Pi 40-Pin GPIO，支援 Compute Module 4 Lite 與 eMMC 系列模組。
• 多元介面整合，降低配線複雜度：提供 CSI、DSI、HDMI、USB、千兆乙太網路（RJ45）、Micro SD 卡插槽、M.2 擴充介面與風扇接口，滿足多數 CM4 應用需求。
• 版本化設計，依應用彈性選擇
• A 型：基礎擴充配置，適合一般 CM4 開發與嵌入式應用
• B 型：額外支援 RTC 與風扇控制，適合長時間運作或需定時喚醒的系統
• C 型：顯示導向設計，支援 LCD 直連，適合人機介面（HMI）或顯示應用
• 小尺寸設計，利於設備整合：板型精巧，適合用於空間有限的系統或產品化設計。

商品規格

精簡版/完整版

進階版

硬體介紹

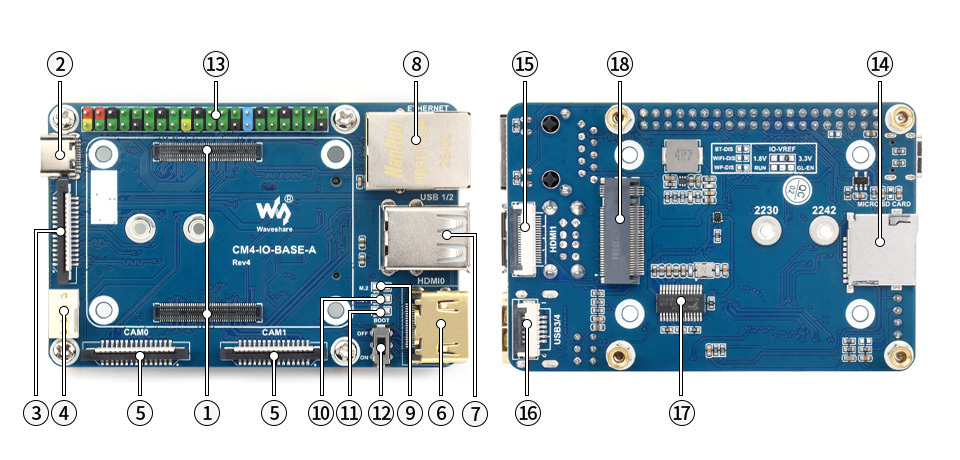

A型 - 精簡版

1. CM4 連接器：支援 Raspberry Pi Compute Module 4 全系列模組。
2. 供電／系統燒錄接口：提供 5V / 2.5A 供電，亦可作為 eMMC 版本的系統燒錄接口使用。
3. DISP 顯示介面：MIPI DSI 顯示接口，適用於 DSI 顯示器連接。
4. FAN 風扇接口：方便接入散熱風扇（不支援轉速控制與回讀）。
5. CAM 攝影機介面：雙路 MIPI CSI 攝影機接口。
6. HDMI0 介面：HDMI 顯示輸出，支援最高 4K 30fps。
7. USB 2.0 介面：提供 2 路 USB 2.0 Type-A 接口，可連接各類 USB 裝置。
8. 千兆乙太網路：RJ45 千兆網路接口，支援 10 / 100 / 1000 Mbps。
9. M.2 狀態指示燈：顯示 M.2 介面工作狀態。
10. ACT 狀態指示燈：顯示樹莓派系統運作狀態。
11. PWR 電源指示燈：顯示樹莓派電源狀態。
12. BOOT 啟動模式切換

    • ON：CM4 開機引導切換至 USB Type-C 介面
    • OFF：CM4 由 eMMC 或 Micro SD 卡啟動
13. 40-Pin GPIO 接口：相容 Raspberry Pi 40-Pin 腳位，方便連接各類 HAT 擴充模組。
14. Micro SD 卡槽：用於插入已安裝系統的 Micro SD 卡（僅適用於 CM4 Lite 版本）。
15. HDMI1 排線接口：第二組 HDMI 顯示輸出（排線形式），支援 4K 30fps。
16. USB 2.0 排線接口：USB 2.0 FFC 排線接口，可透過轉接板延伸使用。
17. FE1.1S：USB Hub 晶片，用於 USB 介面擴充。
18. M.2 擴充介面：支援 NVMe 固態硬碟，或相容 PCIe M.2 M Key 的通訊模組。

B型 - 完整版

1. CM4 連接器：支援 Raspberry Pi Compute Module 4 全系列模組。
2. 供電／系統燒錄接口：5V / 2.5A 供電，並可作為 eMMC 系統燒錄接口。
3. DISP 顯示介面：MIPI DSI 顯示接口。
4. FAN 風扇接口：支援風扇轉速控制與轉速回讀，利於長時間穩定運作。
5. CAM 攝影機介面：雙路 MIPI CSI 攝影機接口。
6. HDMI0 介面：HDMI 顯示輸出，支援最高 4K 30fps。
7. USB 2.0 介面：2 路 USB 2.0 Type-A 接口。
8. 千兆乙太網路：RJ45 千兆網路接口，支援 10 / 100 / 1000 Mbps。
9. M.2 狀態指示燈：顯示 M.2 介面工作狀態。
10. ACT／PWR 指示燈：分別顯示系統運作狀態與電源狀態。
11. BOOT 啟動模式切換

    • ON：USB Type-C 啟動
    • OFF：eMMC 或 Micro SD 啟動
12. 40-Pin GPIO 接口：相容 Raspberry Pi 標準 GPIO 腳位。
13. Micro SD 卡槽：僅適用於 CM4 Lite 版本系統啟動。
14. HDMI1 排線接口：第二組 HDMI 顯示輸出（排線形式）。
15. USB 2.0 排線接口：USB 2.0 FFC 排線擴充接口。
16. FE1.1S：USB Hub 晶片，用於 USB 介面擴充。
17. M.2 擴充介面：支援 NVMe SSD 或 PCIe M.2 M Key 通訊模組。
18. RTC 即時時鐘晶片：支援定時喚醒、關機、重啟等功能。
19. RTC 中斷腳位切換

    • PI-RUN：RTC 觸發 CM4 重啟
    • GN-EN：RTC 觸發 CM4 關機
    • D4：RTC 觸發 D4 腳位中斷
20. EMC2301 風扇控制器：用於風扇轉速控制與轉速量測。
21. RTC 電池座：可接入 CR1220 鈕扣電池。

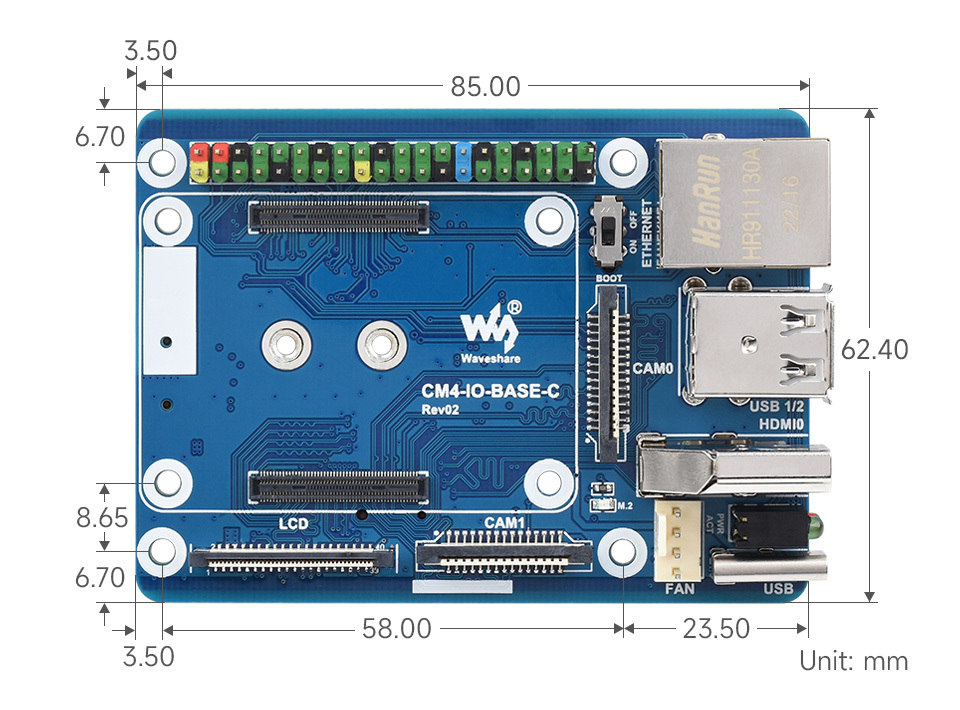

C型 - 進階版

1. CM4 連接器：支援 Raspberry Pi Compute Module 4 全系列模組。
2. 供電／系統燒錄接口：5V / 2.5A 供電，亦可作為 eMMC 系統燒錄接口。
3. LCD 顯示介面：40-Pin LCD 顯示接口，適用於直連 70H-1024600 系列顯示器。
4. FAN 風扇接口：支援透過 IO 腳位進行風扇轉速控制。
5. CAM 攝影機介面：雙路 MIPI CSI 攝影機接口。
6. HDMI0 介面：HDMI 顯示輸出，支援最高 4K 30fps。
7. USB 2.0 介面：2 路 USB 2.0 Type-A 接口。
8. 千兆乙太網路：RJ45 千兆網路接口，支援 10 / 100 / 1000 Mbps。
9. M.2 狀態指示燈：顯示 M.2 介面工作狀態。
10. 系統狀態指示燈

    • 綠色 LED（PWR）：電源狀態
    • 紅色 LED（ACT）：系統運作狀態
11. BOOT 啟動模式切換

    • ON：USB Type-C 啟動
    • OFF：eMMC 或 Micro SD 啟動
12. 40-Pin GPIO 接口：相容 Raspberry Pi 標準 GPIO 腳位。
13. Micro SD 卡槽：僅適用於 CM4 Lite 版本。
14. FE1.1S：USB Hub 晶片，提供 USB 擴充能力。
15. M.2 擴充介面：支援 NVMe SSD 或 PCIe M.2 M Key 通訊模組。
16. RTC 即時時鐘晶片：支援喚醒、關機、重啟等功能。
17. RTC 中斷腳位切換

    • GL-EN（預設）：RTC 中斷時 CM4 斷電
    • PI-RUN：RTC 中斷時 CM4 重啟
    • D4：RTC 觸發 D4 腳位中斷
18. RTC 電池座：支援 CR1220 鈕扣電池。

版本差異

文件下載

• 精簡版 - 技術文件
• 完整版 - 技術文件
• 進階版 - 技術文件

出貨清單

• 基礎擴充板 x 1
• 螺絲包 x 1
