樹莓派 CM4 雙千兆乙太網路擴充板

產品貨號：368031700299
區號：
品牌：Waveshare
原廠貨號：19838

全店，滿千免運優惠(限郵寄和超商純取貨)

全店，本賣場無實體店面，無提供自取服務，敬請見諒。

NT$1,720

{{shoplineProductReview.avg_score}} {{'product.product_review.stars' | translate}} | {{shoplineProductReview.total}} {{'product.product_review.reviews' | translate}}

{{amazonProductReview.avg_rating}} {{'product.product_review.stars' | translate}} | {{amazonProductReview.total_comment_count}} {{'product.product_review.reviews' | translate}}

交期為4～10個工作天（不含例假日）

一次最大商品購買數量限制為 99999

該數量不適用，請填入有效的數量。

售完

若想購買，請聯絡我們。

商品描述

送貨及付款方式

商品描述

商品簡介

專為樹莓派 Compute Module 4 設計的擴充底板，支援 7～36V DC 寬電壓輸入，並整合雙千兆乙太網路、三組 USB 3.2、雙 HDMI 顯示輸出等豐富介面，特別適合應用於軟路由、多網口設備、工業控制與邊緣運算系統。

本底板提供雙 RJ45 千兆網路接口，其中一組為 CM4 原生乙太網路，另一組透過 USB 擴充，滿足多網口應用需求。影像輸出方面支援雙 HDMI 4K 30fps 同步輸出，同時具備雙 MIPI CSI 攝影機接口與 MIPI DSI 顯示接口，可靈活搭配顯示與影像應用，此外，板上也整合即時時鐘（RTC）電池接口，支援定時喚醒 CM 4，並提供可調速、可讀取轉速的風扇接口，提升系統穩定性。
對於不含 eMMC 的 CM4 Lite 版本，亦可透過 Micro SD 卡插槽啟動系統，使其兼顧了效能、擴充性與工業應用彈性。

硬體介紹：

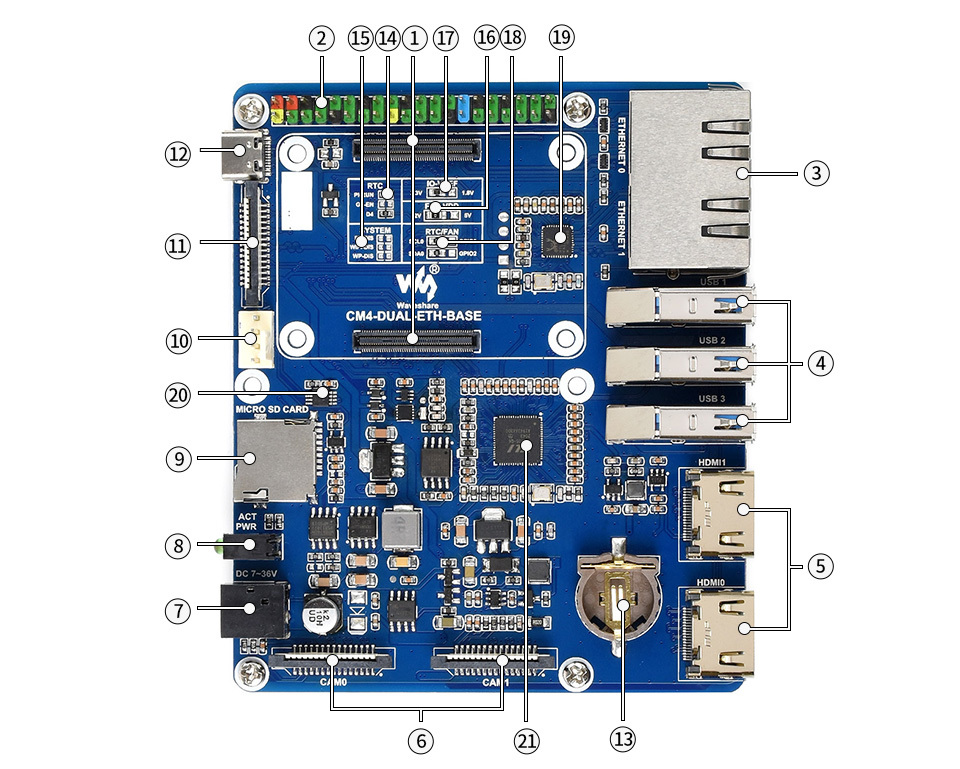

樹莓派,CM4,雙千兆乙太網路擴充板,硬體介紹

標號	名稱	說明
1	CM4 連接器	適用於 Compute Module 4 全系列
2	40-Pin GPIO	方便連接各式 HAT 與擴充模組
3	RJ45 千兆網路	雙 RJ45 千兆乙太網路（10/100/1000M） ETHERNET 0：CM4 原生網路 ETHERNET 1：USB 擴充網路
4	USB 3.2	USB 3.2 Gen1 × 3
5	HDMI	雙 HDMI，支援雙 4K 30fps 輸出
6	CAM	MIPI CSI 攝影機接口 × 2
7	DC 電源輸入	7～36V DC 寬電壓供電
8	LED 指示燈	紅燈：電源指示綠燈：系統運作狀態
9	Micro SD 卡槽	用於 CM4 Lite（無 eMMC）系統啟動
10	FAN 接口	支援風扇轉速控制與回讀
11	DISP 接口	MIPI DSI 顯示接口（DISP1）
12	USB SLAVE	eMMC 版本系統燒錄介面
13	RTC 電池座	支援 CR1220 鈕扣電池
14	RTC 中斷切換	PI-RUN：RTC 觸發 CM4 重啟 GN-EN：RTC 觸發 CM4 斷電 D4：RTC 觸發 D4 腳位
15	IO-VREF 選擇	CM4 IO 邏輯電壓 3.3V / 1.8V
16	FAN 電壓選擇	風扇供電 5V / 12V
17	系統功能切換	BT_DIS：停用藍牙 WiFi_DIS：停用 Wi-Fi WP_DIS：啟動方式切換
18	RTC / FAN I2C 選擇	SDA0/SCL0：I2C-10（與 CSI/DSI 共用） GPIO2/3：I2C-1（與 40-Pin 共用）
19	RTL8153	USB 千兆網路晶片
20	EMC2301	風扇控制器（轉速控制與回讀）
21	VL805	USB 3.0 Hub 晶片

商品規格

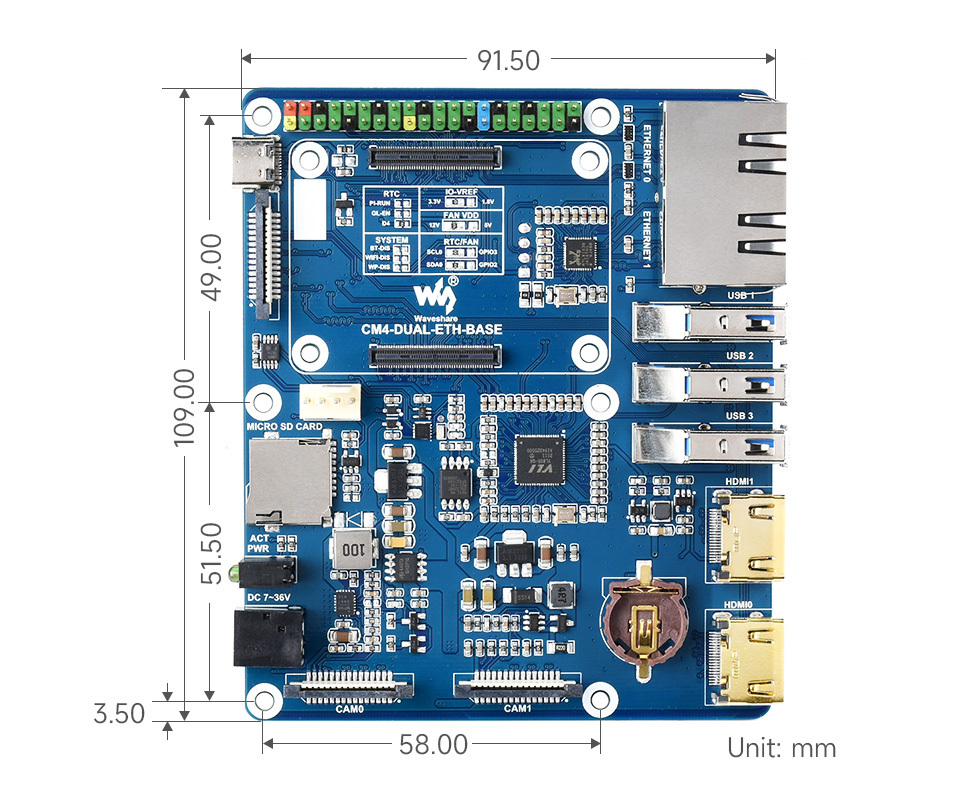

樹莓派,CM4,雙千兆乙太網路擴充板,尺寸規格

適用模組：Raspberry Pi Compute Module 4 全系列
乙太網路：雙千兆乙太網路 RJ45
USB：USB 3.2 Gen1 × 3
GPIO：Raspberry Pi 40-Pin GPIO 接口
顯示介面：

HDMI × 2（最高 4K 30fps）
MIPI DSI × 1（15-pin，1.0 mm FPC）

攝影機介面：MIPI CSI-2 × 2（15-pin，1.0 mm FPC）
儲存：Micro SD 卡插槽（適用於 CM4 Lite，無 eMMC 版本）
即時時鐘（RTC）：支援電池供電與 CM4 喚醒功能
風扇接口：支援 5V / 12V，具備轉速控制與回讀
電源輸入：7～36V DC 寬電壓
尺寸：109.0 × 91.5 mm

文件下載

技術文件

出貨清單

樹莓派 CM4 雙千兆乙太網路擴充板 x 1
