樹莓派 CM5 Mini 基礎擴充板 - A型

板載 40PIN GPIO 介面、千兆網路埠、HDMI 4K 輸出、雙 MIPI 介面、PCIe 介面

產品貨號：368031700308
區號：
品牌：Waveshare
原廠貨號：30489

全店，滿千免運優惠(限郵寄和超商純取貨)

全店，本賣場無實體店面，無提供自取服務，敬請見諒。

NT$790

{{shoplineProductReview.avg_score}} {{'product.product_review.stars' | translate}} | {{shoplineProductReview.total}} {{'product.product_review.reviews' | translate}}

{{amazonProductReview.avg_rating}} {{'product.product_review.stars' | translate}} | {{amazonProductReview.total_comment_count}} {{'product.product_review.reviews' | translate}}

交期為4～10個工作天（不含例假日）

一次最大商品購買數量限制為 99999

該數量不適用，請填入有效的數量。

售完

若想購買，請聯絡我們。

商品描述

送貨及付款方式

商品描述

商品簡介

接入 Compute Module 5 核心板

板載 40PIN GPIO 介面及標準的 CM5 連接器
支援接入 Compute Module 5 Lite / eMMC 系列核心板

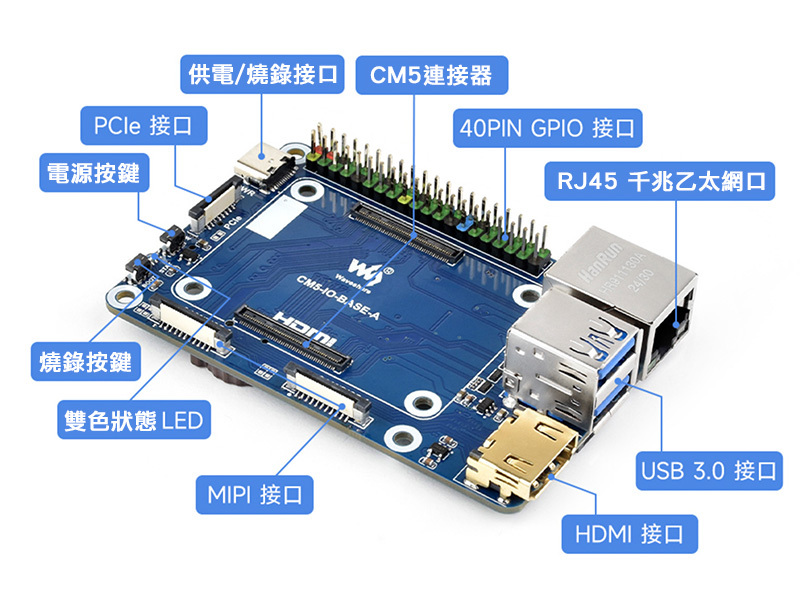

搭載等多種接口，使用更方便

1	CM5 連接器	10	USB3.2 Gen1 接口
	適用於 Compute Module 5 的所有版本		雙 USB3.2 Gen1 介面支援同時 5Gbps 讀寫
2	40PIN GPIO 接口	11	千兆網口
	方便接入各種 HAT / HAT+ 模組		RJ45 千兆網路埠，支援 10M / 100M / 1000M 網路接入
3	供電/燒錄接口	12	FAN 介面
	5V / 5A 供電，也可以作為 eMMC 燒錄接口		方便接入散熱風扇，5V，4PIN JST-SH PWM 風扇連接器
4	PCIe	13	Micro SD 卡介面
	方便接入各種 PCIe 擴充板		用於接入帶系統的 Micro SD 卡，只適用不含 eMMC 的版本
5	PSW 電源按鍵	14	IO-VREF
	長按強制關機，短按軟關機或開機		IO 邏輯電壓切換 3.3V (預設)或 1.8V
6	STAT LED	15	其他功能腳
	雙色狀態 LED		硬體停用功能或寫入保護
7	BOOT 按鍵	16	HDMI1 排線介面
	上電前按下，上電後放開即可接入燒錄模式		HDMI1 接口，支援 4K 輸出，透過轉接板連接
8	雙 MIPI 接口	17	USB 2.0 排線接口
	支援存取 DSI 顯示器和 CSI 攝影機		USB 2.0 排線接口，透過轉接板連接
9	HDMI0 接口	18	RTC 電池連接座
	HDMI0 接口，支援 4K 輸出		可接入 CR / ML1220 連結電池

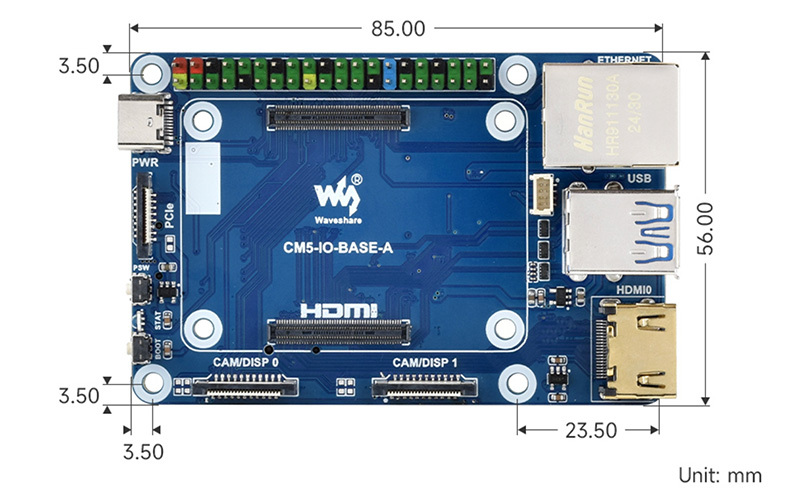

商品尺寸

商品規格

CM5 卡座	適用於 Compute Module 5 所有版本
聯網	千兆乙太網路 RJ45 介面
連接器	16PIN PCIe (PCIe Gen2/3 x1)
連接器	Raspberry Pi 40PIN GPIO 接口
USB	USB 3.2 Gen1（Type-A）× 2；USB 2.0 × 2 (6PIN 1mm FFC 連接器)
MIPI	4-lane MIPI 介面 × 2 (22PIN 0.5mm FFC 連接器)
影像	HDMI 介面 × 2 (含 FFC 引出介面 × 1)，支援雙 4K 輸出
儲存	板載 Micro SD 卡插槽 (適用於不含 eMMC 的版本)
風扇接口	5V，4PIN JST-SH PWM 風扇連接器
電源輸入	DC 5V 5A
尺寸	底板：85 × 56 (mm)

文件下載

Datasheet

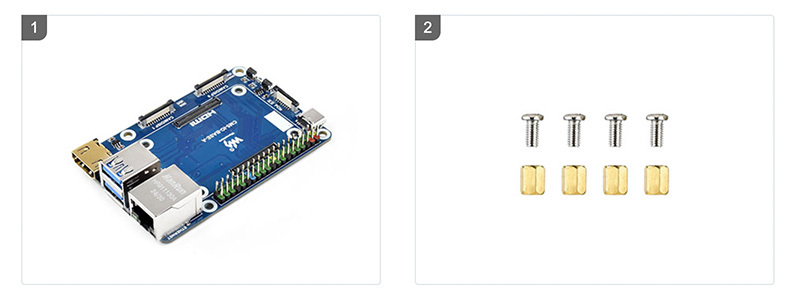

出貨清單

樹莓派 CM5 Mini 基礎擴充板 - A型 x 1
螺絲包 x1
