工業電子丙級儀表操作與訊號量測零件材料包

工業電子丙級儀表操作與訊號量測零件包含全套元件材料，適用檢定實作與量測訓練。可配合萬用電表、示波器操作，提升測試與儀表使用熟練度。

全店，滿千免運優惠(限郵寄和超商純取貨)

全店，本賣場無實體店面，無提供自取服務，敬請見諒。

{{shoplineProductReview.avg_score}} {{'product.product_review.stars' | translate}} | {{shoplineProductReview.total}} {{'product.product_review.reviews' | translate}}

{{amazonProductReview.avg_rating}} {{'product.product_review.stars' | translate}} | {{amazonProductReview.total_comment_count}} {{'product.product_review.reviews' | translate}}

交期為4～10個工作天（不含例假日）

{{ title.name_translations | translateModel }} : {{variationName[$index] | translateModel}}

數量

一次最大商品購買數量限制為 99999

該數量不適用，請填入有效的數量。

售完

若想購買，請聯絡我們。

商品描述

送貨及付款方式

商品描述

商品簡介

本套件為工業電子丙級檢定題組「儀表操作與訊號量測」專用材料包，完整包含訓練所需的元件與電路材料，可直接用於檢定練習、課程教學與儀表量測訓練。內容涵蓋被動元件、半導體、量測接點與測試電路材料，可配合量測座與示波器、萬用電表進行實際操作。適用於職訓中心、技高電子科、丙級技能檢定考生，幫助使用者熟悉量測儀表操作流程與基本電路分析。

電路圖

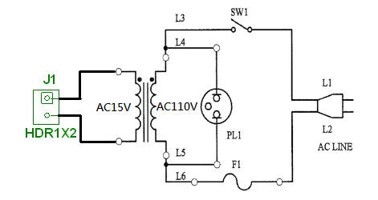

工業電子丙級,儀表操作與訊號量測套件包,電路圖-1

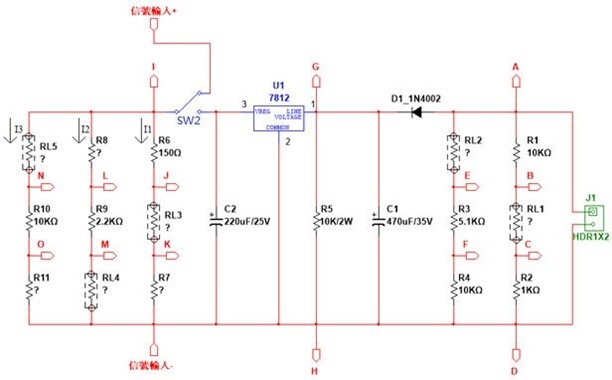

工業電子丙級,儀表操作與訊號量測套件包,電路圖-2

商品規格

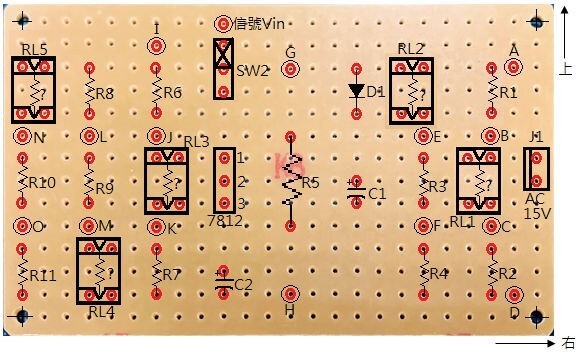

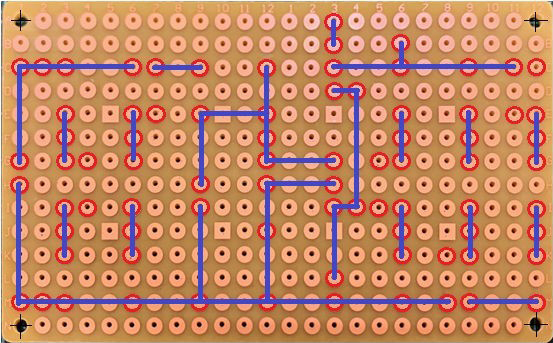

量測用電路板元件佈置圖與佈線圖

工業電子丙級,儀表操作與訊號量測套件包,量測用電路板元件佈置圖與佈線圖

※焊接 SW2 可使用 1.5mm 鑽針鑽（擴）孔

(以零件面左右翻轉)

零件清單

工業電子丙級儀表操作與訊號量測 - 零件包

項次	編號	名稱	規格	單位	數量
1	C1	電解電容器	470μF/35V	只	1
2	C2	電解電容器	220μF/25V	只	1
3	D1	二極體	1N4002	只	1
4	R1、R4	電阻器	10 KΩ 1/4 W	只	2
5	R2	電阻器	1 KΩ 1/4 W	只	1
6	R3	電阻器	5.1 KΩ 1/4 W	只	1
7	R5	電阻器	10 KΩ 2 W	只	1
8	R6	電阻器	150 Ω 1/4 W	只	1
9	R9	電阻器	2.2 KΩ 1/4 W	只	1
10	R10	電阻器	10 KΩ 1/4W	只	1
11	RL1、RL2	電阻器 (1/4 W)	0Ω、1KΩ、2KΩ、5.1KΩ、10KΩ、20KΩ、33KΩ、51KΩ、82KΩ、100KΩ	只	各 3
12	RL3、R7	電阻器 (1/4 W)	100Ω、220Ω、330Ω、470Ω、680Ω	只	各 2
13	RL4、R8	電阻器 (1/4 W)	0Ω、1.5KΩ、4.7KΩ、6.8KΩ、8.2KΩ	只	各 2
14	RL5、R11	電阻器 (1/4 W)	0Ω、10KΩ、22KΩ、47KΩ、82KΩ	只	各 2
15	U1	穩壓 IC	7812 或同規格	只	1
16	SW2	滑動開關	TS-13 或同規格	只	1
17	RL1～RL5	零件架接測試座	跳接測試端點，鍍鎳	只	10
18	J1	莫士（Molex）公座	3 Pin（中間抽除）間距 2.54mm	只	1
19		鍍錫裸銅線	0.4～0.5 mmφ	公尺	1
20		接線柱	PC 板用接線柱	只	16
21		萬用電路板	單面 125 × 76 × 1.6 mm 點距約 5mm 14 × 24 點	片	1
22		銲錫		公尺	1

規格	產品貨號	區號	品牌	原廠貨號
零件包	368090400019
電阻材料包	368090400020
0.4T 架接測試座 (10個)	368090400021
