SenseCAP 室外閘道器 LoRaWAN (US915MHz/EU868MHz)

請注意，本產品不支援 Helium LongFi 網路。另請注意，非品質缺陷產品不予退換。

關於 SenseCAP

SenseCAP 是 Seeed 工業物聯網 (IIoT) 產品系列的首批產品之一，專注於無線環境感測應用，例如智慧農業、精準農業和智慧城市等。它包含硬體產品（感測器、資料記錄器和網關等）、軟體服務（SenseCAP 入口網站、行動應用程式、開放式儀錶板）以及用於裝置和資料管理的 API。

SenseCAP Gateway - LoRaWAN 基於 LoRaWAN 協議，適用於低功耗、遠距離環境資料收集和遠端監控場景，例如智慧農業和智慧城市。

作為SenseCAP LoRaWAN網路的核心設備，此網關用於擷取來自不同SenseCAP感測器的數據，並透過蜂窩LTE或乙太網路將數據傳輸到雲端平台。該設備配備高效能處理器AM3358和電信級遠端晶片SX1302，確保在大規模網路中的穩健性和高效能。整個網路採用雙向認證和加密機制，進一步提升安全性。

此網關採用 IP66 防護等級外殼設計，支援更寬的工作溫度範圍，使其適用於室內外嚴苛環境下的工業應用。

我們提供不同頻段的 SenseCAP 閘道 - LoRaWAN：

• SenseCAP Gateway - LoRawan EU 868 ( subset of 863 - 870 MHz )
• SenseCAP Gateway - LoRawan AU915 ( subset of 915- 928 MHz )

注意

• 請根據當地法規選擇相應的頻率。
• SenseCAP 行動應用 和 SenseCAP 入口網站旨在方便且有效率地大規模配置和管理設備及資料。
• SenseCAP API 用於存取資料和設備，以進行進一步開發。
• 這裡提供了一系列 SenseCAP LoRaWAN 感測器 ，您可以將其與 SenseCAP LoRaWAN 閘道無縫配合使用，無需額外的配置工作。按照本說明，您只需幾分鐘即可完成 設定 。
• 如果您想添加其他 LoRaWAN 感測器，完全沒問題。請參考 此文檔 ，以了解如何將任何 LoRaWAN 感測器連接到 SenseCAP LoRaWAN 網關。

此外，我們建議您使用 SenseCAP M2 多平台 LoRaWAN 網關，這是一款標準的 LoRaWAN® 網關，支援連接不同的網路伺服器。其售價僅 99 美元，性價比極高，尤其是在建構私有 LoRaWAN 網路時，更是一項顯著優勢。

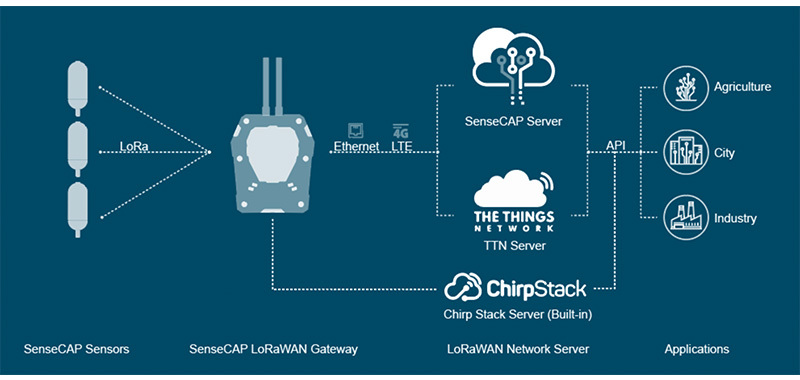

系統架構

商品特色

• 高效能 Cortex A8 1GHz 處理器，Linux 系統。
• 支援 LoRaWAN A 類協議，支援超低功耗 SenseCAP 感測器。
• 支援 8 個接收 (RX) 和 1 個發送 (TX) 收發器，最大發射功率 27dBm。
• 支援多種 ISM 頻段：CN470、EU868、US915、AU915、AS923。
• 支援多種網路存取方式：4G、乙太網路。
• 超遠距離傳輸：視距場景下可達 10 公里，城市場景下可達 2 公里。
• 工業級防護：IP66 防護等級，工作溫度 -40℃~70℃，適用於戶外應用。

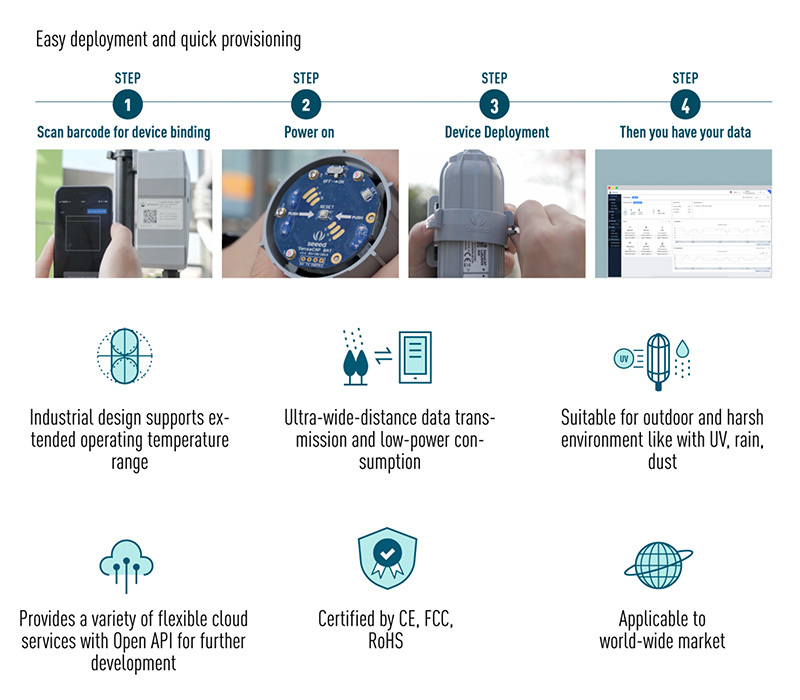

• 部署簡便，快速配置（請觀看下方「安裝指南」影片）。

商品應用

• 智慧農業
• 智慧建築
• 環境監測
• 其他無線感測應用

商品規格

• 模組：遠端 -G-915-E/4G
• CPU：TI AM3358 Cortex-A8 1GHz
• 系統：Linux Debian
• RAM:DDR3 512MB
• 記憶體：8GB eMMC
• 頻道規劃：902~928MHz
• 遠端功率輸出：25dBm
• 遠距離靈敏度：-139dBm (SF12BW125)
• 乙太網路:100Mbps FE (RJ-45)
• 4G頻段:
  • LTE-FDD：B1/B2/B3/B4/B5/B7/B8/B12/B13/B18/B19/B20/B25/B26/B28
  • LTE-TDD：B38/B39/B40/B41
  • WCDMA：B1/B2/B4/B5/B6/B8/B19
  • GSM：850/900/1800/1900MHz
• 4G功能:
  • 支援非CA Cat 4 FDD和TDD
  • LTE-FDD：最大下載速度 150Mbps，最大上傳速度 50Mbps
  • LTE-TDD：最大下載速度 130Mbps，最大上傳速度 30Mbps
• UMTS 功能:
  • 支援 3GPP R8 DC-HSDPA、HSPA+、HSDPA、HSUPA 和 WCDMA
  • DC-HSDPA：最大下載速度 42Mbps；HSUPA：最大上傳速度 5.76Mbps
  • WCDMA：最大下載速度 384Kbps，最大上傳速度 384Kbps
• 遠端天線:2.5dBi增益/垂直極化/全向/SMA-J連接器
• 4G天線:0-4dBi增益/線性極化/全向/SMA-J連接器
• LED指示燈:指示網路狀態（線上/離線）
• 接地:預留 1 個用於接地的螺絲孔
• 耗電量：3.6W
• 電源:DC 12V/2A
• IP等級： IP66
• 抗紫外線性能：抗老化性能（雨淋/日曬）：UL746C F1
• 外殼材料：PC
• 工作溫度：-40 ℃ to +70 ℃
• 工作濕度：0 至 100%RH（無冷凝）
• 安裝方法：牆裝或桿裝
• 商品重量：777g
• 商品尺寸：256mm * 160mm * 81mm

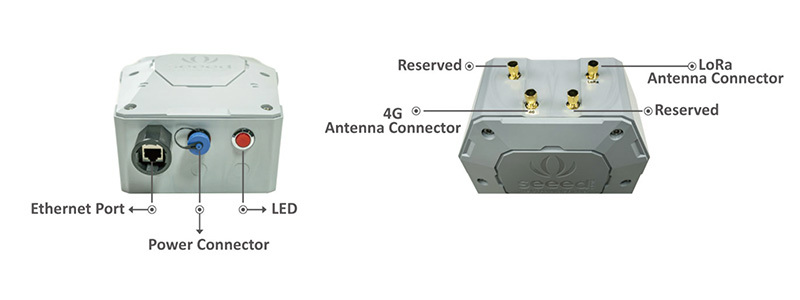

介面

文件下載

• SenseCAP LoRaWAN Gateway Datasheet
• SenseCAP LoRaWAN Gateway User Manual
• LoRaWAN Gateway and Wireless Sensor Catalog V1.7
• SenseCAP LoRaWAN Sensor User Manual V1.1
• SenseCAP Product User Guide(LoRaWAN Series) V1.3
• SenseCAP Document Center

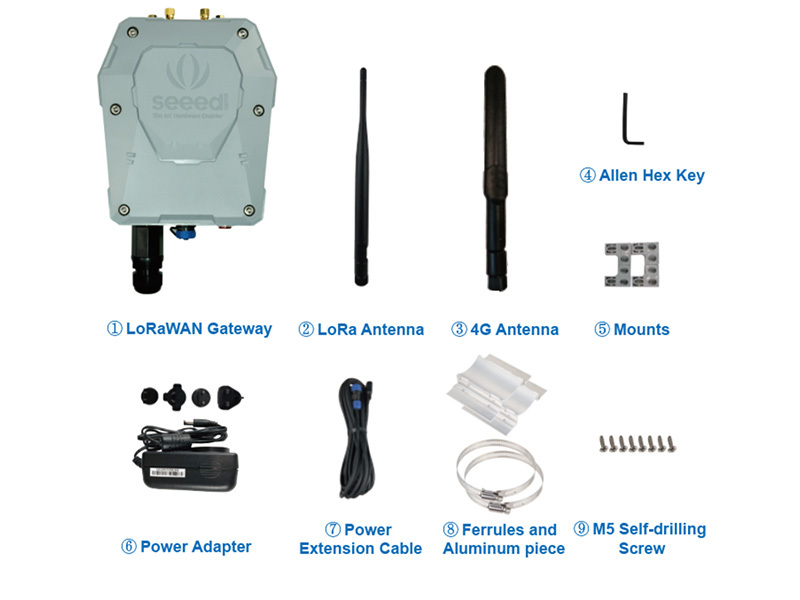

出貨清單

• SenseCAP 室外閘道器 - LoRaWAN US915MHz x 1
• 遠端網關 x1
• 遠端天線 x1
• 4G天線 x1
• 內六角扳手 x1
• 安裝支架 x4
• 電源供應器 x1
• 電源延長線（5公尺） x1
• 套圈/鋁片（各2)
• M5自鑽螺絲 x8
