HDMI 貼片式 母座

商品簡介

本產品為 HDMI 19PIN 母座連接器，採用高精密結構與優質導體材料，具備穩定的傳輸性能與長期可靠性。端子使用 銅合金鍍金處理，提供低接觸阻抗與優異導電性；外殼為 SPCC 鋼材鍍鎳，有效防止電磁干擾。本產品通過多項 EIA/MIL 標準測試，包含插拔壽命、振動與環境耐受性，確保能在各種工業與消費電子應用中穩定運作。適用於影像傳輸設備、電視盒、工控裝置及多媒體連接應用。

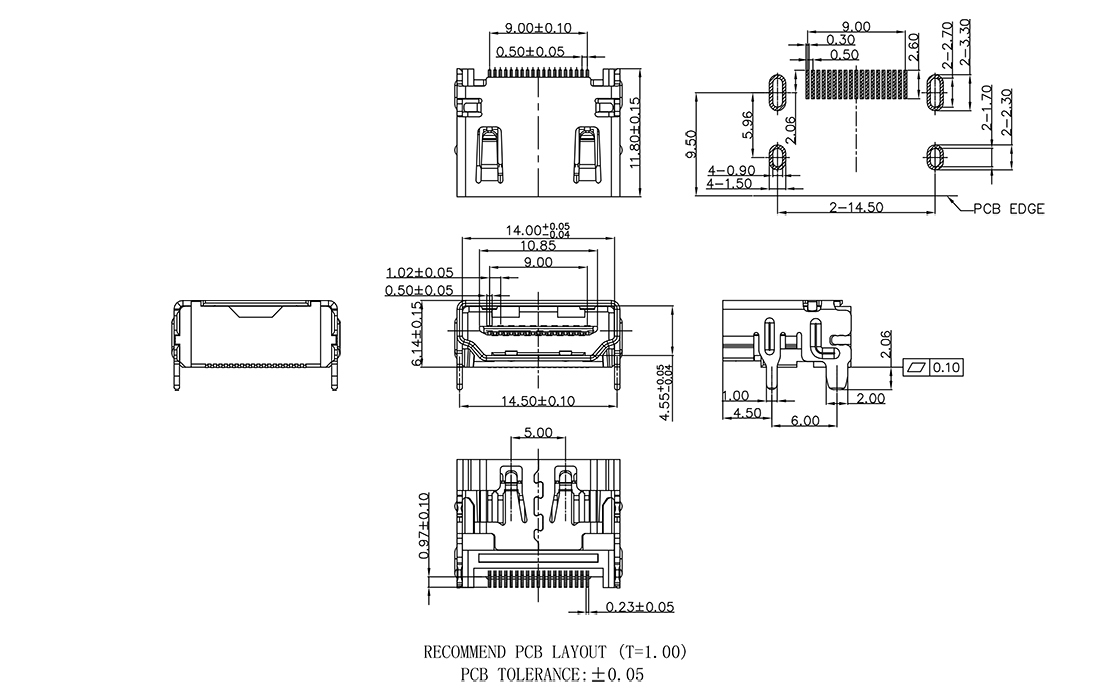

商品規格

材質

• 塑膠本體：LCP，符合 UL 94V-0 阻燃等級，黑色
• 接觸端子：銅合金，厚度 0.20mm，接觸區鍍金 1μ” ，鍍鎳底層 50μ”
• 外殼：SPCC 鋼材，厚度 0.50mm，鍍鎳層 80μ”

電氣特性

• 額定電壓：40V AC/DC（最大）
• 額定電流：0.3A（最大）
• 耐電壓：150V AC／1分鐘
• 絕緣阻抗：100V DC 時 ≥100MΩ（標準：EIA 364-23A）
• 接觸阻抗：≤30mΩ（標準：EIA 364-21A）

機械特性

• 插入力：最大 4.0kgf（EIA 364-13A）
• 拔出力：1.0kgf～1.8kgf（EIA 364-13A）
• 端子保持力：單 PIN 保持力 ≥0.5kgf
• 插拔壽命：10,000 次循環（每小時 100±50 次，EIA 364-09A）
• 振動測試：10Hz～55Hz，三軸各 2 小時（EIA 364-28A）

鍍層

• 端子接觸區：1μ” 鍍金層，底層 50μ” 鎳
• 焊接區：100μ” 鍍錫層，底層 50μ” 鎳
• 外殼：鎳層厚度 ≥100μ”

環境特性

• 工作溫度範圍：-55°C～+85°C
• 耐高溫測試：85°C × 96 小時
• 低溫測試：-40°C × 96 小時
• 濕度測試：40°C、90～95% RH，120 小時
• 鹽霧測試：5% 鹽水溶液，35°C × 12 小時
• 焊接耐性：235°C ±5°C，浸焊 5±0.5 秒

文件下載

Datasheet

出貨清單

• HDMI 貼片式 母座 x 1
