2.8吋 240x320 TFT彩色液晶顯示螢幕 SPI介面-無觸控

ILI9341是一款用於a-TFT液晶顯示器的262144色單芯片SOC驅動器，解析度為240RGBx320 dots，包括一個 720 通道的源極驅動器，一個 320 通道的柵極驅動器，172,800 字節 GRAM 用於圖形顯示240RGBx320點陣數據及供電電路。
ILI9341 支援並行 8-/9-/16-/18-bit 數據總線 MCU 接口、6-/16-/18-bit 數據總線 RGB 接口和 3/4 線串行外設接口 (SPI)。 可以通過窗口在內部 GRAM 中指定運動圖像區域地址功能。 可以選擇性地更新指定的窗口區域，使運動畫面可以 獨立於靜止圖像區域同時顯示。
ILI9341 可以在 1.65V ~ 3.3V I/O 接口電壓下工作，並內置電壓跟隨器電路 產生用於驅動 LCD 的電壓電平。 ILI9341 支援全彩、8 色顯示模式和睡眠模式 通過軟件進行精確的電源控制，這些特性使 ILI9341 成為中小型 LCD 驅動器的理想選擇尺寸小型產品，如數字蜂窩電話、智慧手機、MP3 和 PMP，其中長電池壽命是一個主要重點。

商品特色

• 顯示解析度：[240xRGB](H) x 320(V)
• 輸出：
  • 720 個源輸出
  • 320個門輸出
  • 公共電極輸出（VCOM）
• 具全顯示 RAM 的 a-TFT LCD 驅動器：172,800 字節
• 系統介面
  • 8-bits, 9-bits, 16-bits, 18-bits interface with 8080- Ⅰ/8080-Ⅱseries MCU
  • 6-bits, 16-bits, 18-bits RGB interface with graphic controller
  • 3-line / 4-line serial interface
• 顯示模式：
  • 全彩模式（空閒模式關閉）：262K色（軟體可選深色模式）
  • 減少顏色模式（空閒模式開啟）：8 色
• 省電模式：睡眠模式
• 片上功能：
  • VCOM 發生器和調整
  • 計時發生器
  • 振盪器
  • DC/DC轉換器
  • 行/幀反轉
  • 1 條預設 Gamma 曲線，帶有單獨的 RGB Gamma 校正
• 內容適應亮度控制
• MTP（3次）：
  • ID1、ID2、ID3 為 8 位
  • 7 位用於 VCOM 調整
• 低功耗架構
  • 低工作電源：
    • VDDI = 1.65V ~ 3.3V（邏輯）
    • VCI = 2.5V ~ 3.3V（模擬）
• LCD電壓驅動：
  • Source/VCOM 電源電壓
    • DDVDH - GND = 4.5V ~ 5.8V
    • VCL - GND = -1.5V ~ -2.5V
  • 柵極驅動器輸出電壓
    • VGH - GND = 10.0V ~ 16.0V
    • VGL - GND = -5.0V ~ -10.0V
    • VGH - VGL≦28V
  • VCOM 驅動器輸出電壓
    • VCOMH = 3.0V ~ (DDVDH – 0.2)V
    • VCOML = (VCL+0.2)V ~ 0V
    • VCOMH - VCOML≦6.0V
• 工作溫度範圍：-40～85℃
• a-Si TFT LCD 儲存電容 : Cst on Common structure only

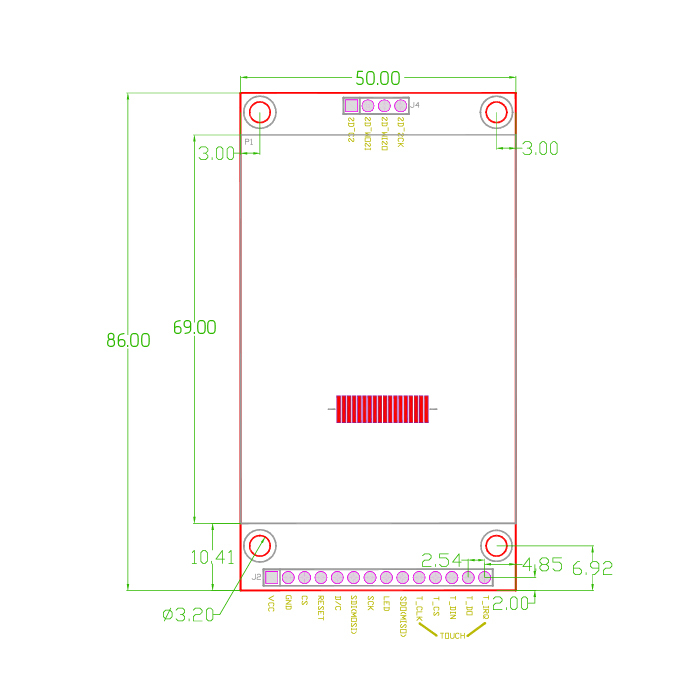

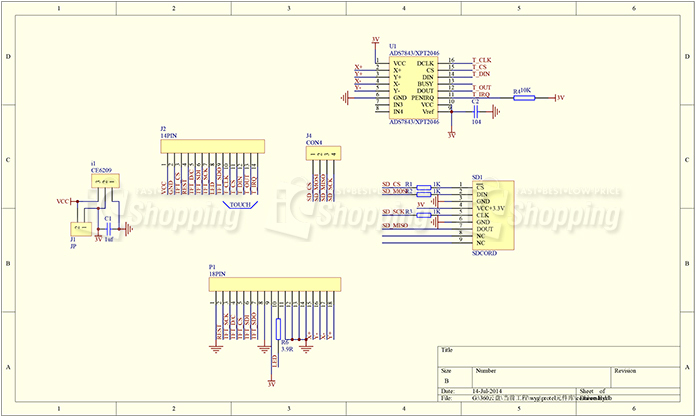

商品規格






下載資料

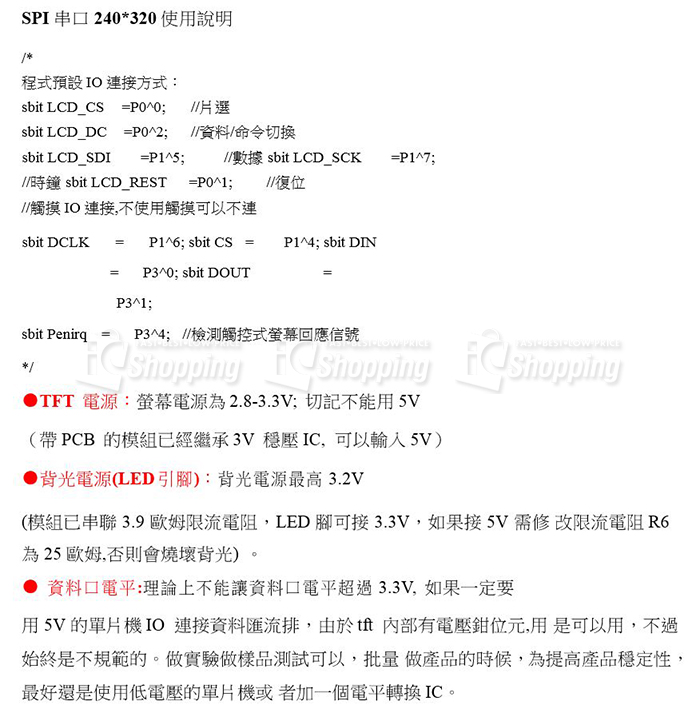

• ILI9341 SPI串口配套資料

出貨清單

• 2.8吋 240x320 TFT彩色液晶顯示螢幕 SPI介面-無觸控 x 1
