常閉型 震動感測器模組

用途：
用於各種震動觸發作用，報盜報警，智慧小車，地震報警，摩托車報警等。
本模組與常開型震動感測器模組相比，震動觸發的時間更長，可以驅動繼電器模組

模組特色：
1、採用本公司生產的ＳＷ-420常閉型震動感測器，。
2、比較器輸出，信號乾淨，波形好，驅動能力強，超過15mA
3、工作電壓3.3V-5V
4、輸出形式 ：數位開關量輸出（0和1）
5、設有固定螺栓孔，方便安裝
6、小板PCB尺寸：3.2cm x 1.4cm
7、使用寬電壓LM393比較器

模組使用說明：
1、產品不震動時，震動開關呈閉合導通狀態，輸出端輸出低電平，綠色指示燈亮；
2、產品震動時，震動開關瞬間斷開，輸出端輸出高電平，綠色指示燈不亮；
3、輸出端可以與單片機直接相連，通過單片機來檢測高低電平，由此來檢測環境是否有震動，起到報警作用

尺寸：14x32mm

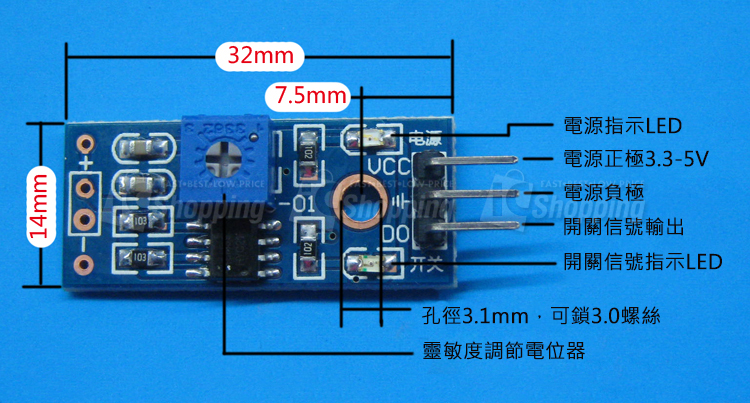

產品結構及接線圖
注:電源極性不能接反，否則有可能將晶片燒壞，開關信號指示燈亮時輸出低電平，不亮輸出高電平，輸號輸出的電平接近於電源電壓。

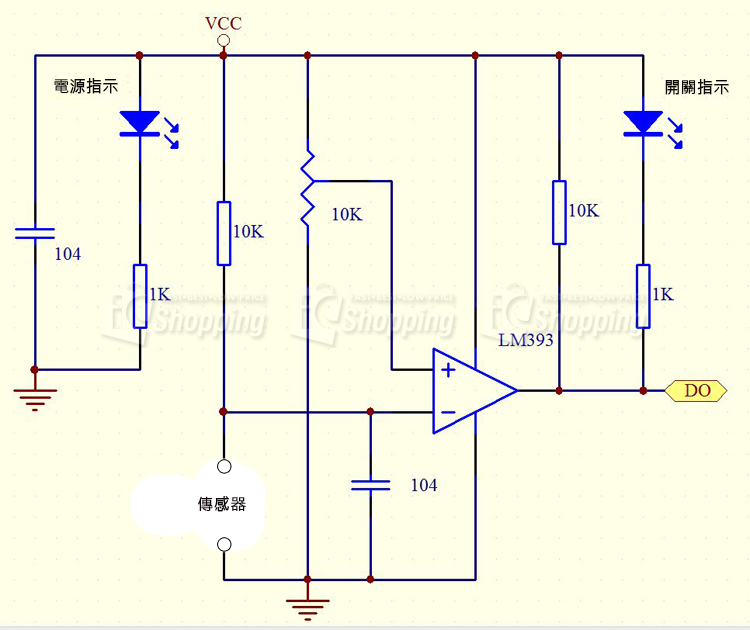

電路圖

#include
unsigned char date;
#define uchar unsigned char
#define uint unsigned int
sbit key1=P0^1;

/* 函數申明 -----------------------------------------------*/
void delay(uint z);
void Initial_com(void);
//***********************************************************
/*
********************************************************************************
** 函數名稱 ： delay(uint z)
** 函數功能 ： 延時函數
********************************************************************************
*/
void delay(uint z)
{
uint i,j;
for(i=z;i>0;i--)
for(j=110;j>0;j--);
}

//******************************
//*****串口初始化函數***********
//******************************
void Initial_com(void)
{
EA=1; //開總中斷
ES=1; //允許串口中斷
ET1=1; //允許計時器T1的中斷
TMOD=0x20; //計時器T1，在方式2中斷產生串列傳輸速率
PCON=0x00; //SMOD=0
SCON=0x50; // 方式1 由計時器控制
TH1=0xfd; //串列傳輸速率設置為9600
TL1=0xfd;
TR1=1; //開計時器T1運行控制位
}

//*************************
//**********主函數*********
//*************************
main()
{
Initial_com();
while(1)
{

if(key1==1)
{
delay(); //消抖動
if(key1==1) //確認觸發
{
SBUF=0X01;
delay(200);


}

}

if(RI)
{
date=SBUF; //單片機接受
SBUF=date; //單片機發送
RI=0;
}


}
}

• 常閉型 震動感測器模組 x 1
