Cyclonell EP2C8 V2 FPGA開發板【限量】

產品貨號：3680305000669
區號：Qf04-10
品牌：
原廠貨號：

全店，滿千免運優惠(限郵寄和超商純取貨)

全店，本賣場無實體店面，無提供自取服務，敬請見諒。

NT$1,050

{{shoplineProductReview.avg_score}} {{'product.product_review.stars' | translate}} | {{shoplineProductReview.total}} {{'product.product_review.reviews' | translate}}

{{amazonProductReview.avg_rating}} {{'product.product_review.stars' | translate}} | {{amazonProductReview.total_comment_count}} {{'product.product_review.reviews' | translate}}

一次最大商品購買數量限制為 99999

該數量不適用，請填入有效的數量。

售完

若想購買，請聯絡我們。

商品描述

送貨及付款方式

商品描述

本商品為研發實驗用的模組，無法隨插即用，須經專業背景人士（如：工程師、研究生、師生）撰寫程式、燒錄、接線等二次加工後，才具備訊號傳輸功能。並非直接插電後可直接使用之射頻模組，非屬電信管制射頻器材，購買前請詳閱商品說明。

商品簡介

FPGA_Cyclone_II_EP2C8 核心板特性：

1. 繫用雙層PCB 設計，高密度走線。電源和時鐘設計完善，性能穩定可靠、結構美觀。支援FPGA 開發，提供引腳訊息，預留PLL 資源，支援擴充設計；
2. 此核心板配置有Flash 和SDRAM，是一塊獨立的SOPC 最小系統板，支援SOPC 開發，支援基於Nios II軟核心處理器和多核心的開發；
3. 核心板適合於產品原型的快速開發、學生參加各種電子設計比賽、學習 FPGA 和 SOPC 設計技術等，亦可用於系統設計前期快速評估設計方案；
4. 例程採用了模組化設計的方案，簡單明了，容易上手。例程中的各個功能模組可在以後的專案開發中直接使用，可加快專案的系統建置速度，實用性強；
5. FPGA 的所有I/O 口全部引出，均可用於擴充。
6. 性價比高。針對學生用戶定價，讓更多的學生加入FPGA 學習的行列。

商品規格

FPGA 主晶片	EP2C8Q208C8（含8,256 Les；165,888 RAM bits；2 個PLL；18 Multipliers；139 個 I/O 口）
配置晶片	EPCS1 / EPCS4 FPGA 序列配置晶片含1 M bit Flash / 4 M bit Flash（EP2C8Q208C8：配置EPCS4）
SRAM	IS61LV25616 256K×16 Bit
FLASH	AM29LV160DB 16M bit（2 M×8 Bit/1 M×16 Bit）
I2C 記憶體電路	24LC16B 16K bit（8 Blocks×256×8 Bit）
SPI 記憶體電路	93LC46B 1K bit（64×16 Bit）
主動晶振	50 MHz
電源晶片	LM1117-3.3V、LM1117-1.5V
調試介面	AS、JTAG 調試介面
尺寸	100mm×79mm

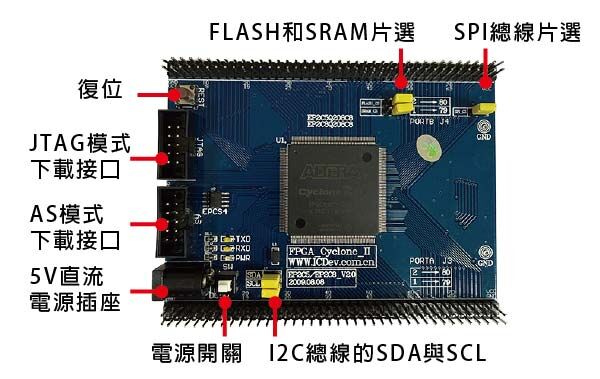

一、 EP2C8 核心板相關說明，如圖一所示：

（1）重設按鍵連接到 EP2C8 的 IO 上，需要程式偵測該按鍵並產生復歸效果
（2） FLASH 和 SRAM 片選跳線用來選擇是否使用 FLASH 和 SRAM
（3） SPI 總線片選跳線用於選擇是否使用 SPI 記憶體
（4） I2C 匯流排選擇跳線用於選擇是否使用 I2C 記憶體

二、 JTAG 模式下載步驟

（1）下載線連接到 JTAG 模式下載介面；
（2）接上 5V 電源，打開電源開關（電源燈亮）；
（3）開啟 QUARTUS II；
（4） File Open Project 開啟 QUARTUS II 工程文件（*.qpf）；
（5）編譯工程：Processing Start Compilation；
（6）編譯成功後開啟下載視窗：Tools Programmer；
（7）點選 HardwareSetup 按鈕新增下載器；
（8）下載模式選擇為 JTAG（預設為 JTAG 下載模式）；
（9）點選 Auto Detect 按鈕查看是否能找到目標元件；
（10）找到目標元件後，雙擊＜none＞開啟檔案選擇視窗選擇正確的 sof 檔案；
（11） Program/Configure 複選框選取；
（12）點選 Start 按鈕下載，下載完畢後將可看到程式運作的效果。

三、 AS 模式下載步驟

（1）接上述步驟，斷電；
（2）將下載線從 JTAG 下載介面換到 AS 介面；；
（3）通電；
（4）在下載介面中將下載模式改為 Acting Serial Programming 模式，即 AS 模式；
（5）在彈出的對話框中選擇“是”；
（6）點選 Add File 按鈕新增正確的 pof 檔案（需要與設定晶片相符）；
（7） Program/Configure 複選框選取；
（8）點選 Start 按鈕開始下載，由於是將設定檔下載到串列 Flash 中，故速度較慢；
（9）下載完畢之後斷電，拔掉下載線；
（10）重新上電，程式運作並查看運作效果。

四、無法正常下載的可能原因

（1）沒有上電；
（2）模式選擇錯誤，例如選擇 JTAG 模式，而下載線接到了 AS 下載接口，反之亦然；
（3）選擇了不符的下載檔；；
（4）沒有新增下載器或新增了錯誤的下載器，例如目前使用的是 USB Blaster 下載器卻選擇的是 ByteBlaster 下載器。

文件下載

出貨清單

Cyclonell EP2C8 V2 FPGA開發板 x 1
