5A 可調 DC-DC 降壓模組 帶電壓表

本模組不同於市面上的LM2596、XL4005降壓模組，它們所用晶片設計功率分別為15W、50W，本款降壓模組採用原裝正品升級晶片，在輸入輸出電壓範圍、輸出功率、效率上都要優於同類產品，功率可到75W，有著極高的性價比。

模組亮點：
5A大功率高效率降壓低紋波！

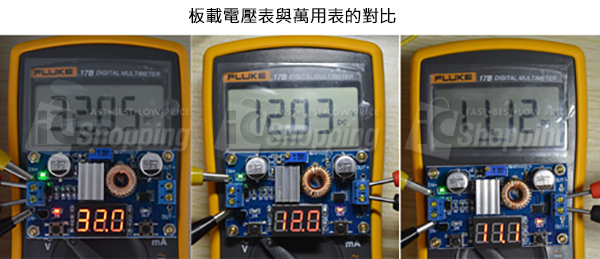

板載電壓表，電壓表可自校準，永遠不會存在電壓表不精准的問題！！
帶散熱片！送銅柱！

板載電壓表自校準方法：
1.板載電壓表顯示輸出電壓時，長按右側按鍵2秒後鬆開，電壓表和輸出電壓指示燈“OUT”同步閃爍，此時進入輸出電壓調整模式；同理，在電壓表顯示輸入電壓時，長按右側按鍵2秒後鬆開，電壓表和輸入電壓指示燈“IN”同步閃爍，此時進入輸入電壓調整模式；
2.輕觸右側按鍵，電壓升高一個單位，輕觸左側按鍵，電壓降低一個單位；由於一個單位的電壓值小於0.1V，所以您需要連續按動1-5次才能看到電壓表變化了0.1V，具體連續按鍵幾次取決於當前顯示的電壓值，當前顯示電壓越高，按動的次數越少；
3.電壓調整完畢後，長按右側按鍵2秒後鬆開，此時即可退出電壓校準模式，所有參數設置自動掉電保存。
注：此種調節方式您只需校準一次便可在整個電壓量程上得到精准的電壓值，此功能是為了滿足您更高的精度要求而設計，請放心使用。

應用範圍：

※有客戶反映模組輸出電壓不能調節，總是與輸入電壓相等。當您遇到這種問題時，請先逆時針旋轉電位器10圈以上，再使用模組就可以正常調節電壓了。因為該降壓模組出廠時，預設輸出電壓在20V左右。

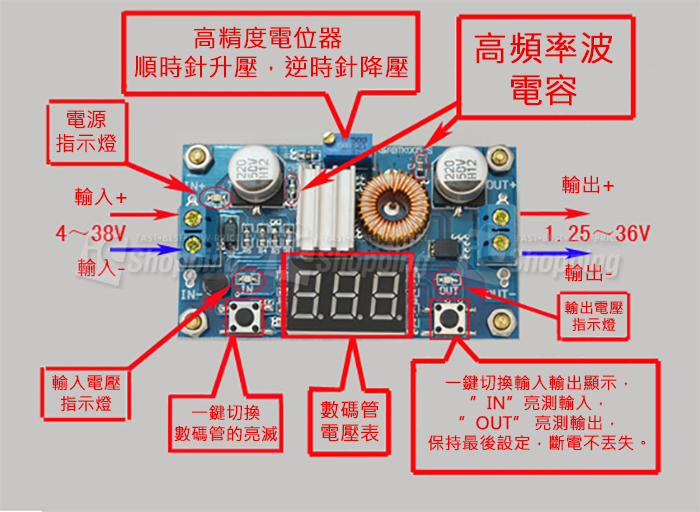

模組性能與特點：

• 帶電源指示燈
• 帶電壓表顯示且電壓表可自校準。採用了更先進的電壓微處理器，電壓表誤差±0.05V，量程0~40V。（注意：要保證電壓表準確性，請保證輸入電壓在4.5V以上）
• 輕觸按鍵可切換測量輸入或輸出電壓，並有指示燈顯示正在測量的是哪路電壓，並且保存設定，即便是斷電再開機。
• 電壓表可關閉，當不需要的時候輕觸左側按鍵即可輕鬆實現。
• 帶接線端子，沒有烙鐵也可以方便使用，並且保留焊線接線點。
• 輸入電壓4.0~38V。(輸入的電壓須比輸出電壓高1.5v以上)
• 可調輸出電壓範圍1.25V～36V連續可調。(輸入電壓須比輸出電壓高1.5V)
• 輸出電流可達5A，建議在4.5A內使用。
• 輸出功率可達75W。

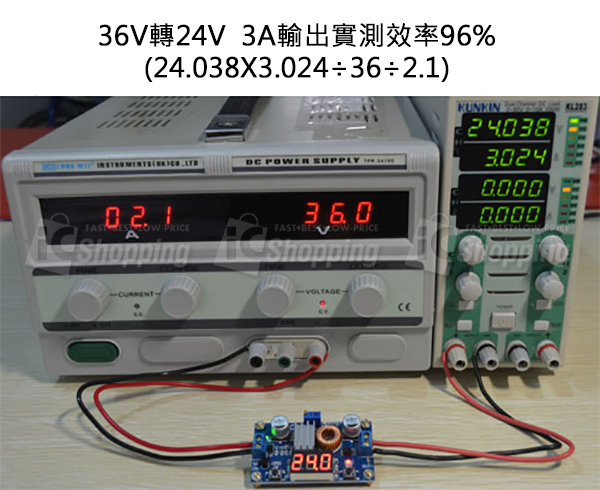

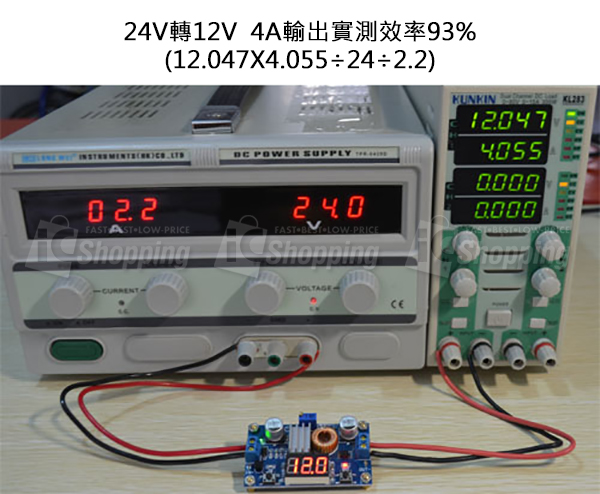

• 轉換效率高，可達96%（效率與輸入、輸出電壓、電流、壓差有關）
• 負載調整率S（I）≤0.8%，電壓調整率S（u）≤0.8%
• 具有過熱保護和短路保護功能
• 尺寸：66x39x18mm
• 重量：33g

• 5A 可調 DC-DC 降壓模組 帶電壓表 x 1
