STM32F103C8T6 最小系統板 Cortex-M3 72MHz 核心開發板

商品簡介

內核:

• ARM 32 位元 Cortex™-M3 CPU
• 最高72MHz工作頻率
• 單週期乘法和硬體除法

記憶體:

• 從64K或128K位元組的快閃記憶體程式記憶體
• 高達20K位元組的SRAM

時鐘、重定和電源管理：

• 2.0～3.6V電和I/O引腳
• 上電/斷電復位(POR/PDR)、 可編程電壓監測器(PVD)
• 4～16MHz晶體振盪器
• 內嵌經出廠調校的8MHz的RC振盪器
• 內嵌帶校準的40kHz的RC振盪器
• 產生CPU時鐘的PLL
• 帶校準功能的32kHz RTC振盪器

低功耗：

• 睡眠、停機和待機模式
• V BAT 為RTC和後備寄存器供電
• 2 個12 位模數轉換器，1us 轉換時間 多達16個
• 轉換範圍：0至3.6V
• 雙採樣和保持功能
• 溫度感測器

DMA ：

• 7通道DMA控制器
• 支援的外設：計時器、ADC、SPI、I 2 C和USART

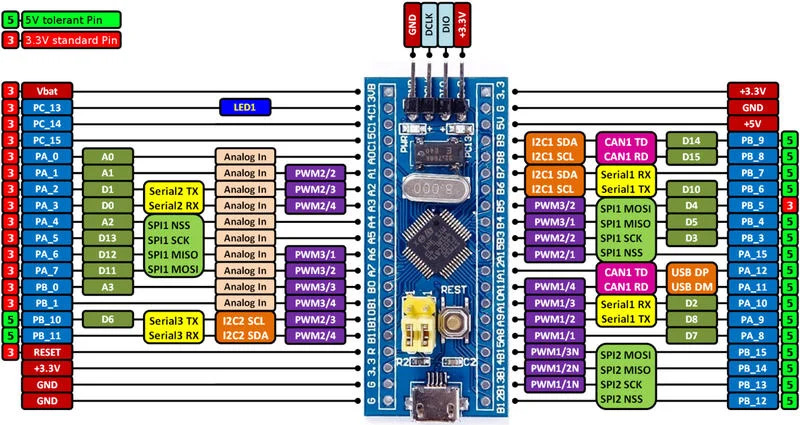

多達80 個快速I/O 連接埠：

26/37/51/80個I/O接頭，所有I/O接頭可以映射到16個外部中斷； 幾乎所有連接埠均可相容5V信號

調試模式：

• 串列單線調試(SWD)和JTAG介面
• 多達7 個計時器
• 3個16位計時器，每個計時器有多達4個用於
• 輸入捕獲/輸出比較/PWM或脈衝計數的通道和增量編碼器輸入
• 1個16位帶死區控制和緊急刹車，用於馬達

控制的PWM高級控制計時器：

• 2個看門狗計時器(獨立的和視窗型的)
• 系統時間計時器：24位自減型計數器

多達9 個通信介面

• 多達2個I2C介面(支援SMBus/PMBus)
• 多達3個USART介面(支援ISO7816介面， LIN，IrDA介面和調製解調控制多達2個SPI介面(18M位元/秒)
• CAN介面(2.0B 主動)
• USB 2.0全速介面

出貨清單

• STM32F103C8T6 最小系統板 x 1
