Ai-WB2-32S-Kit 開發板 - IPEX天線

產品貨號：368030502141
區號：
品牌：Ai-Thinker
原廠貨號：

全店，滿千免運優惠(限郵寄和超商純取貨)

全店，本賣場無實體店面，無提供自取服務，敬請見諒。

NT$150

{{shoplineProductReview.avg_score}} {{'product.product_review.stars' | translate}} | {{shoplineProductReview.total}} {{'product.product_review.reviews' | translate}}

{{amazonProductReview.avg_rating}} {{'product.product_review.stars' | translate}} | {{amazonProductReview.total_comment_count}} {{'product.product_review.reviews' | translate}}

交期為4～10個工作天（不含例假日）

一次最大商品購買數量限制為 99999

該數量不適用，請填入有效的數量。

售完

若想購買，請聯絡我們。

商品描述

送貨及付款方式

商品描述

商品簡介

Ai-WB2-32S-Kit是針對Ai-WB2-32S模組設計的開發板。Ai-WB2-32S是由安信可科技公司開發的Wi-Fi模組，該模組搭載BL602晶片做為核心處理器，支援Wi-Fi802.11b/g/n協議和BLE5.0。BL602晶片內建功耗的32位元RISCCPU，276KBRAM和豐富的外設接頭，包括SDIO，SPI，UART，I2C，IRremot，PWM，ADC，DAC，PIR和GPIO等。

商品規格

開發板型號	Ai-WB2-32S-Kit
開發板封裝	DIP-38

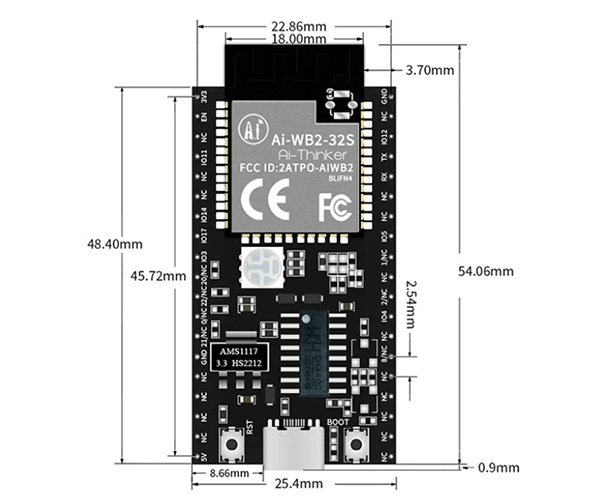

開發板尺寸	55.5x25.40( ±0.2)mm
天線形式	板載PCB天線
頻譜範圍	2400-2483.5 MHz
工作環境	-40°C~85°C
儲存環境	-40°C~125°C，＜90%RH
供電範圍	供電電壓3V3或5V，供電電流 ≦500mA
支援接頭	UART/GPIO/ADC/PWM/I2C/SPI
IO口數量	15個
串口速率	預設115200bps
安全性	WPS/WEP/WPA/WPA2 Personal/WPA2 Enterprise/WPA3
Flash	預設4MByte

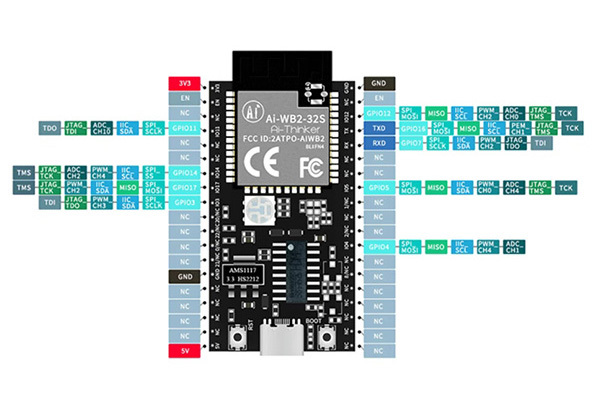

Pin	名稱	功能說明
1	3V3	3.3C供電；外部供電電源輸出電流建議在500mA以上
2	EN	預設做為晶片，高電壓有效
3	NC	空腳
4	IO11	GPIO11/SPI_SCLK/IIC_SDA/ADC_CH10/JTAG_TDI/TDO
5	NC	空腳
6	空腳	空腳
7	IO14	GPIO14/SPI_SS/IIC_SCL/PWM_CH4/ADC_CH2/JTAG_TCK/TMS
8	IO17	GPIO17/SPI_MOSI/MISO/IIC_SDA/PWM_CH2/JTAG_TCK/TMS
9	IO3	GPIO3/SPI_SCLK/IIC_SDA/PWM_CH3/JTAG_TDO/TDI
10	IO20/NC	預設NC 不可使用
11	IO22/NC	預設NC 不可使用
12	IO0/NC	預設NC 不可使用
13	IO21/NC	預設NC 不可使用
14	GND	接地
15	NC	空腳
16	NC	空腳
17	NC	空腳
18	NC	空腳
19	5V	5V供電；外部供電電源輸出電流建議在500mA以上
20	NC	空腳
21	NC	空腳
22	NC	空腳
23	NC	空腳
24	NC	空腳
25	IO8/NC	預設NC 不可使用
26	NC	空腳
27	IO4	GPIO4/SPI_MOSI/MISO/IIC_SCL/PWM_CH4/ADC_CH1
28	IO2/NC	預設NC 不可使用
29	NC	空腳
30	IO1/NC	預設NC不可使用
31	IO5	GPIO5/SPI_MOSI/MISO/IIC_SDA/PWM_CH0/ADC_CH4/JTAG_TMS
32	NC	空腳
33	NC	空腳
34	RX	RXD/GPIO7/SPI_SCLK/IIC_SDA/PWM_CH2/JTAG_TDO/TDI
35	TX	TXD/GPIO6/SPI)MOSI/MISO/IIC_SCL/PWM_CH1/JTAG_TMS/TCK
36	IOI2	GPIO12/SPI_MOSI
37	NC	空腳
38	GND	接地

屏蔽蓋絲印代表訊息

BL	晶片品牌代碼(BL602)
O/I	FLASH類型 O:晶片外建Flash I:晶片內建Flash
F	FLASH
H/N	模組溫度版本 H:高溫　　N:常溫
x	FLASH 大小(MB)

Wi-Fi 射頻性能表

描述		典型		單位
頻譜範圍		2400~2483.5MHz		MHz
輸出功率
模式	最小值	典型	最大值	單位
11m模式HT20,PA輸出功率	-	16	-	dBm
11g模式,PA輸出功率	-	17	-	dBm
11b模式,PA輸出功率	-	19	-	dBm
接收靈敏度
模式	最小值	典型	最大值	單位
11b, 1 Mbps	-	-98	-	dBm
11b, 1 Mbps	-	-90	-	dBm
11g, 6 Mbps	-	-93	-	dBm
11g, 54 Mbps	-	-76	-	dBm
11n, HT20(MCS7)	-	-73	-	dBm

BLE 射頻性能表

描述		典型		單位
頻譜範圍		2400~2483.5MHz		MHz
輸出功率
模式	最小值	典型	最大值	單位
1Mbps	-	9	15	dBm
接收靈敏度
速率模式	最小值	典型	最大值	單位
1 Mbps, 靈敏度@30.8%Per	-	-96	-	dBm

應用場景

智慧家居
工業應用
寵物餵養
戶外運動

出貨清單

Ai-WB2-32S-Kit 開發板 - IPEX天線 x 1
