Ai-M62-13-Kit 開發板

Ai-M62-13-Kit 開發板

產品貨號：368030502145
區號：
品牌：Ai-Thinker
原廠貨號：

全店，滿千免運優惠(限郵寄和超商純取貨)

NT$165
{{shoplineProductReview.avg_score}} {{'product.product_review.stars' | translate}} | {{shoplineProductReview.total}} {{'product.product_review.reviews' | translate}}
{{amazonProductReview.avg_rating}} {{'product.product_review.stars' | translate}} | {{amazonProductReview.total_comment_count}} {{'product.product_review.reviews' | translate}}
交期為4～10個工作天（不含例假日）
數量 組合數量
一次最大商品購買數量限制為 99999
該數量不適用，請填入有效的數量。
售完

商品存貨不足，未能加入購物車

您所填寫的商品數量超過庫存

{{'products.quick_cart.out_of_number_hint'| translate}}

{{'product.preorder_limit.hint'| translate}}

每筆訂單限購 {{ product.max_order_quantity }} 件

現庫存只剩下 {{ quantityOfStock }} 件

若想購買，請聯絡我們。
商品描述
送貨及付款方式
商品描述

商品簡介

Ai-M62-13-Kit是針對Ai-M62-13模組設計的開發板。Ai-M62-13是由安信可科技公司開發的Wi-Fi6+BLE5.3模組，該模組搭載BL616晶片做為核心處理器，支援Wi-Fi802.11b/g/n/ax協議和BLE協議，支援Thread協議。BL616系統包含一個帶有浮點單元、DSP單元、高速緩存和儲存器的低功耗32位元RISC-V CPU，最高主頻可達320MHz。Ai-M62-13模組具有豐富的外設接頭，包括Ardio Codec、USB2.0、SDU、SD/MMC(SDH)、SPI、UART、I2C、I2S、PWM，GPDAC、GPADC、ACOMP和GPIO等。Ai-M62-12F模組Sec Eng 模組支援AES/SHA/PKA/TRNG等功能，支援鏡像加密和簽名啟動，滿足物聯網領域的各種安全應用需求。



商品規格

開發板型號 Ai-W62-13-Kit
開發板封裝 DIP-30

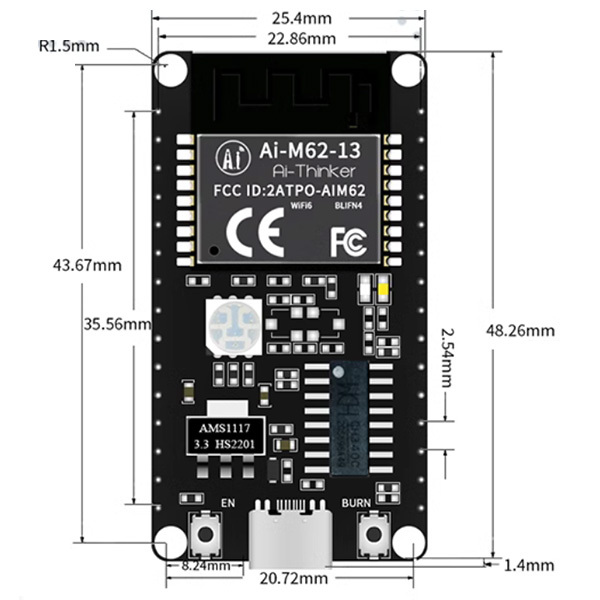

開發板尺寸 49.66x25.40( ±0.2)mm
天線形式 板載天線
頻譜範圍 2400-2483.5 MHz
工作環境 -40°C~85°C
儲存環境 -40°C~125°C，＜90%RH
供電範圍 供電電壓3.3V或5V， 供電電流 ≧500mA
支援接頭 Audio Codec、USB2.0、SDU、SD/MMC(SDH)、SPI、UART、I2C、I2S、PWM、GPDAC、GPADC、ACOMP和GPIO等
IO口數量 11個
串口速率 預設115200bps
安全性 WPS/WEP/WPA/WPA2/WPA3
Flash 4MByte

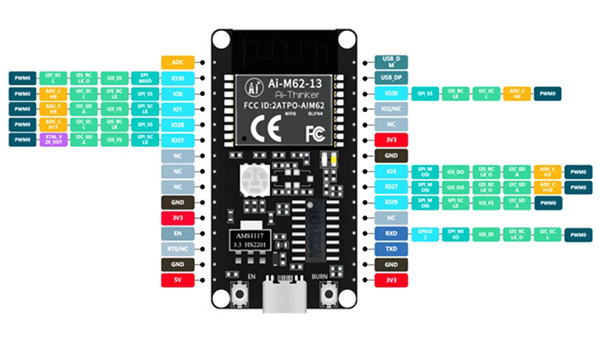

Pin 名稱 功能說明
1 ADC ADC引腳，與IO3引腳分壓
2 IO30 GPIO30/SPI_MISO/I2S_DI/I2S_RCLK_O/I2C_SCL/PWM0
3 IO0 GPIO0/SPI_SS/I2S_BCLK/I2C_SCL/ADC_CH9/PWM0
4 IO1 GPIO1/SPI_SCLK/I2S_FS/I2C_SDA/ADC_CH8/PWM0
5 IO28 GPIO28/SPI_SS/I2S_BCLK/I2C_SCL/ADC_CH11/PWM0
6 IO17 預設可用，該IO口與模組內部32.768KHz晶振輸出PIN腳共用。如果定制內部貼片32.768晶振的模組，該IO則為NC用狀態。
GPIO17/SPI_SCLK/I2S_FS/I2C_SDA/XTAL_32K_OUT/PWM0
7 NC 懸空
8 NC 懸空
9 NC 懸空
10 GND 接地
11 3V3 3.3V供電
12 EN 預設作為晶片可用，高電壓有效，跟RST不能同時使用。
13 RST/NC 預設懸空，可定制為復位引腳，低電壓有效，如需使用請聯繫廠商
14 GND 接地
15 5V 5V供電
16 3V3 3.3V供電
17 GND 接地
18 TX TXD/GPIO21/SPI_SCLK/I2S_FS/I2C_SDA/ADC_RCAL_VOUT/PWM0
19 RX RXD/GPIO22/SPI_MISO/I2S_DI/I2S_RCLK_O/I2C_SCL/PWM0
20 NC 懸空
21 IO29 GPIO29/SPI_SCLK/I2S_FS/I2C_SDA/PWM0
22 IO27 GPIO27/SPI_MOSI/I2S_DO/I2S_RCLK_O/I2C_SDA/ADC_CH10/PWM0
23 IO3 GPIO3/SPI_MOSI/I2S_DO/I2S_RCLK_O/I2C_SDA/ADC_CH3/PWM0
24 GND 接地
25 3V3 3.3V 供電
26 NC 懸空
27 IO2/NC 預設NC，不可使用
Bootstrap/GPIO2/SPI_MISO/I2S_DI/I2S_RCLK_O/I2C_SCL/ADC_CH2/PWM0
28 IO20 GPIO20/SPI_SS/I2S_BCLK/I2C_SCL/ADC_CH0/PWM0
29 USB_DP USB_DP
30 USB_DM USB_DM



屏蔽蓋絲印代表訊息

BL 晶片品牌代碼(BL616)
O/I O:晶片外建Flash
I:晶片內建Flash
F FLASH
H/N 模組溫度版本
H:高溫　　N:常溫
x FLASH 大小(MB)



Wi-Fi 射頻性能表

描述 典型 單位
頻譜範圍 2400~2483.5MHz MHz
輸出功率
模式 最小值 典型 最大值 單位
11ax 模式 HE40,PA輸出功率 - 16 - dBm
11ax 模式 HE20,PA輸出功率 - 17 - dBm
11n模式 HT40,PA輸出功率 - 19 - dBm
11n模式HT20,PA輸出功率 - 19 - dBm
11g模式,PA輸出功率 - 19 - dBm
11b模式,PA輸出功率 - 22 - dBm
接收靈敏度
模式 最小值 典型 最大值 單位
11b, 1 Mbps - -98 - dBm
11b, 11 Mbps - -90 - dBm
11g, 6 Mbps - -93 - dBm
11g, 54 Mbps - -76 - dBm
11n, HT20(MCS7) - -73 - dBm
11az, HE20(MCS9) - -70 - dBm
11ax, HE40(MCS9) - -67 - dBm



BLE 射頻性能表

描述 典型 單位
頻譜範圍 2400~2483.5MHz MHz
輸出功率
模式 最小值 典型 最大值 單位
1Mbps - 10 15 dBm
2Mbps - 10 15 dBm
接收靈敏度
速率模式 最小值 典型 最大值 單位
1 Mbps 靈敏度@30.8%Per - -99 - dBm
2 Mbps 靈敏度@30.8%Per - -97 - dBm



應用場景

  • 智慧家居
  • 新能源
  • 寵物餵養
  • 智慧門鎖





出貨清單

  • Ai-M62-13-Kit 開發板 x 1
