商品描述

商品簡介

由安信可設計開發的 LoRaWAN 開發板，開發板上搭載一枚 LoRa 模組，並引出串口與外部擴展針腳，搭配出廠預載的韌體，可透過串口助手發送指令，輕鬆實現 LoRaWAN 訊息的收發控制。

開發板所搭載的 ASR6601 晶片是一款通用型 LPWAN 無線通訊 SoC，整合了射頻收發器、調變解調器與一顆 32 位元的 RISC MCU。該 MCU 採用 ARM 架構，運行頻率最高可達 48MHz。Ra-08 模組可支援 LoRa 擴頻調變與傳統的 (G)FSK 調變方式；發射端亦支援 BPSK、(G)MSK 調變，接收端則支援 (G)MSK 調變。

Ra-08/Ra-08H 模組適用於各類 LPWAN 應用場景，具備超長距離與超低功耗通訊特性，可廣泛應用於智慧儀表、供應鏈與物流、智慧建築與家居自動化、安全防護系統、遠端灌溉等領域。

商品特徵：

Ra-08 / Ra-08H 採用 ASR6601 晶片設計，該晶片為 ASR 公司首顆支援 LoRa 的國產 LPWAN 通訊 SoC
模組尺寸 16.0 × 16.0 × 3.2 (+0.2) mm，採用 SMD-18 封裝，適用各種嵌入式應用
支援 UART、GPIO、ADC、DAC、I2C、SPI、PWM 等多種介面
Ra-08 支援免執照的 433/470MHz 頻段，工作頻率為 410–525MHz（預設 433MHz）
Ra-08H 支援免執照的 868/915MHz 頻段（適用於部分海外地區），工作頻率為 803–930MHz（預設 915MHz）
供電電壓範圍為 2.7V～3.6V，建議供電電流需大於 500mA，支援多種休眠模式，深度睡眠電流低至 0.9μA
最大发射功率 +22dBm
高接收靈敏度：–138dBm @ 125kHz, SF12
支援擴頻因子 SF5–SF12
內建 128KB Flash、16KB SRAM
支援 LoRa、(G)FSK、BPSK、(G)MSK 多種調變方式
可支援標準 LoRaWAN 協定、阿里 LinkWAN 等多種協議

應用範圍：

智慧計量（如水錶、電錶、燃氣表）
智慧家居與樓宇自動化
智慧交通與停車場管理
無線警報與安防系統
工業監控與能源管理
遠端灌溉與環境監測
M2M（機器對機器）通訊應用
智慧畜牧與農業監控
智慧路燈與城市基礎設施

商品規格

模組型號	Ra-08-Kit	Ra-08H-Kit
適合模組	Ra-08	Ra-08H
頻譜範圍	410~525MHz	803~930MHz
封裝形式	DIP-30

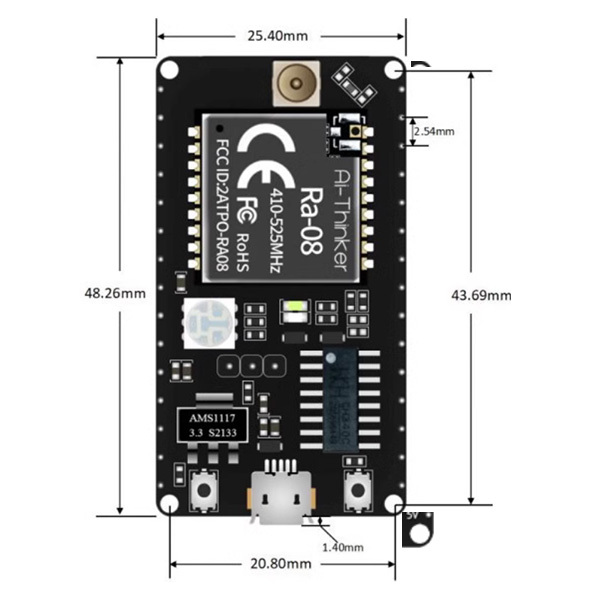

尺寸	25.40 x 48.26 (±0.2)mm
天線形式	外接SMA
工作溫度	-40~85°C
儲存環境	-40~125°C，＜90%RH
供電範圍	供電電壓5V，供電電流＞500mA
支援接頭	UART/GPIO/ADC/PWM/I2C/I2S/SPI/DAC
IO口數量	IO2,IO4,IO5,IO8,IO9,IO11,IO14,IO15
串口速率	低速率串口,預設9600bps
傳輸協議	LoRaWAN,LinWAN
SPI Flash	128KB

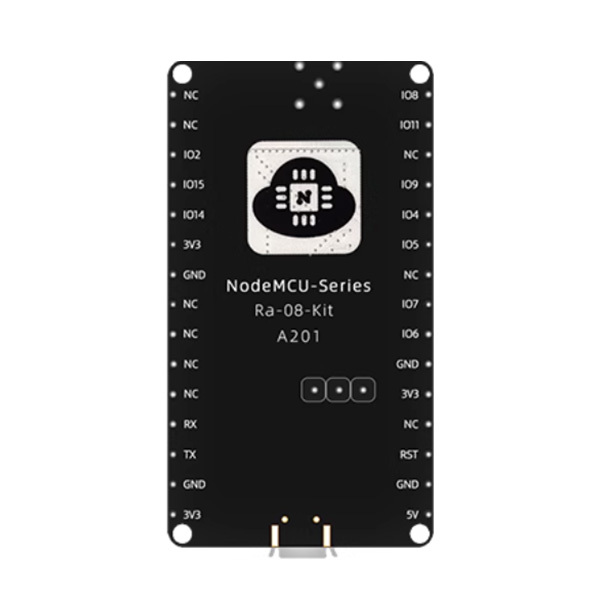

引腳功能

序號	引腳	功能說明
1	IO8	GPIO8/ADC_IN1
2	IO11	GPIO11/ADC_IN0
3	NC	NC
4	IO9	GPIO9/DAC_OUT
5	IO4	GPIO5/SSP1_CLK
6	IO5	GPIO5/SSP1_NSS
7	NC	NC
8	IO7	GPIO7/SWD_CLK
9	IO6	GPIO6/SWD_DATA
10	GND	地線，連接到電源參考地
11	3V3	3.3V供電，推薦供電電流大於500mA
12	NC	NC
13	RST	RSTN_IN 外部復位
14	GND	地線，連接到電源參考地
15	5V	5V供電，推薦供電電流大於500mA
16	3V3	3.3V 供電，推薦供電電流大於500mA
17	GND	地線，連接到電源參考地
18	TX	GPIO17/UART TX
19	RX	GPIO60/LPUART-RX 或 GPIO16/UART RX
20	NC	NC
21	NC	NC
22	NC	NC
23	NC	NC
24	GND	地線，連接到電源參考地
25	3V3	3.3V供電，推薦供電電流大於500mA
26	IO14	GPIO14/I2C_SCL
27	IO15	GPIO15/I2C_SDA
28	IO2	GPIO2/BOOT
29	NC	NC
30	NC	NC

模組啟動模式說明

管腳	預設狀態	SPI啟動模式	下載啟動模式
I02	下拉	0	1

規格	產品貨號	區號	品牌	原廠貨號
Ra-08-Kit (410~525MHz)	368030502152		Ai-Thinker	Ra-08-Kit
Ra-08H-Kit (803~930MHz)	368030502153		Ai-Thinker	Ra-08H-Kit
