AiPi-CAM-D200 攝影鏡頭開發板

AiPi-CAM-D200 攝影鏡頭開發板

產品貨號:368030502158
區號:
品牌:Ai-Thinker
原廠貨號:


全店,滿千免運優惠(限郵寄和超商純取貨)

NT$499
{{shoplineProductReview.avg_score}} {{'product.product_review.stars' | translate}} | {{shoplineProductReview.total}} {{'product.product_review.reviews' | translate}}
{{amazonProductReview.avg_rating}} {{'product.product_review.stars' | translate}} | {{amazonProductReview.total_comment_count}} {{'product.product_review.reviews' | translate}}
交期為4~10個工作天(不含例假日)
數量 組合數量
一次最大商品購買數量限制為 99999
該數量不適用,請填入有效的數量。
售完

商品存貨不足,未能加入購物車

您所填寫的商品數量超過庫存

{{'products.quick_cart.out_of_number_hint'| translate}}

{{'product.preorder_limit.hint'| translate}}

每筆訂單限購 {{ product.max_order_quantity }} 件

現庫存只剩下 {{ quantityOfStock }} 件

若想購買,請聯絡我們。
商品描述
送貨及付款方式
商品描述

商品簡介

小安派-Cam-D200(AiPi-Cam-D200)是安信可科技為高性能模組Ai-M61-32S設計的一款兼容200W攝影鏡頭的核心板,引腳完全兼容Ai-WB1-32S-CAM,同時添加TF卡座,補償Ai-WB1-32S-CAM的不足。

小安派-Cam-D200預設接入200W像速攝影鏡頭,並引出所有未使用的引腳,方便開發,是AiPi-Cam-D的升級版



商品規格

攝影鏡頭型號 GC2145
攝影鏡頭尺寸 13x13x21.57mm(長寬高,不含排線)
攝影鏡頭像素 1600x1200
攝影鏡頭視角 140度
攝影鏡頭焦距 2米
攝影鏡頭功耗 180mA(<200uA)
攝影鏡頭接頭 DVP(24pin間距0.5mm)


使用說明

一、接入攝影鏡頭

通過FPC座接入DVP攝影鏡頭:將攝影鏡頭排線扣入AiPi-Cam-D200 24Pin排線座

二、使用步驟

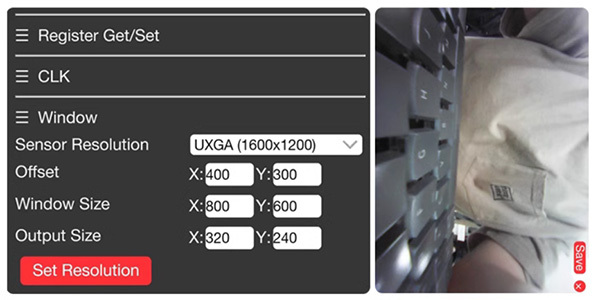

1.上電,使用手機或電腦連接熱點:AiPi_Cam_D200,密碼:12345678,打開網頁輸入網址192.168.169.1,點擊StartStream查看是否有攝影鏡頭影像

2.在模組插入SD卡情況下,支援拍照儲存功能,可以將當前畫面截圖並保存至SD卡中,圖片格式為JPG

3.拍照的方式為按下S2(Boot按鍵)。圖片會保存至SD卡中,且以數字命名,從0開始一次計算

4.取下模組的SD卡,使用讀卡器讀取SD卡中的內容,可以看到圖片已經存入SD卡中

5.模組還配備了LED燈功能,長按S2(Boot)按鍵大概2秒並鬆開,會開起閃光燈功能,再次重複操作則關閉,串口打印相關訊息

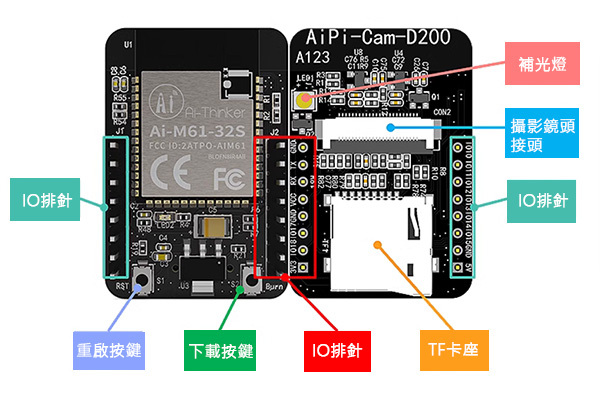

引腳說明

名稱 功能說明
GND 電源地
TX UART0_TXD/GPIO21/SPI_SCLK/I2S_FS/I2C_SDA/PWM0
RX UART0_RXD/GPIO22/SPI_MOSI/SPI_MISO/I2S_RCLK_O/I2C_SCL/PWM0
VCC 3V3和5V可選,預設3V3
GND 電源地
IO17 預設可用,該IO口與模組內部32.768KHz晶振輸出PIN腳共用。如果定制內部貼片32.768晶振的模組,該IO則為NC用狀態。
GPIO17/SPI_SCLK/I2S_FS/I2C_SDA/XTAL_32K_OUT/PWM0
IO18 GPIO18/SPI_MISO/I2S_DI/I2S_RCLK_O/I2C_SCL/PWM0
3V3 3.3V電源接入
IO10 GPIO10/SPI_MISO/SDH_DAT1/SF2_D3/I2S_DI/I2S_RCLK_O/I2C_SCLPWM0/ADC_CH7
IO11 GPIO11/SPI_MOSI/SDH_DAT0/SF3_CLK/I2S_RCLK_O/I2S_RCLK_O/I2C_SDA/PWM0
IO12 GPIO12/SPI_SS/SDH_CLK/SF3_D0/I2S_FS/I2C_SDA/PWM0/ADC_CH6
IO13 GPIO13/SPI_SCLK/SDH_CMD/SF3_D2/I2S_FS/I2C_SDA/PWM0/ADC_CH5
IO14 GPIO14/SPI_MOSI/SPI_MISO/SDH_DAT3/SF3_D1/I2S_DI/I2S_RCLK_O/I2C_SCL/PWM0/ADC_CH4
IO15 GPIO15/SPI_MOSI/SDH_DAT2/SF3_CS/I2S_RCLK_O/I2C_SDA/PWM0
GND 電源地
5V 5V電源接入

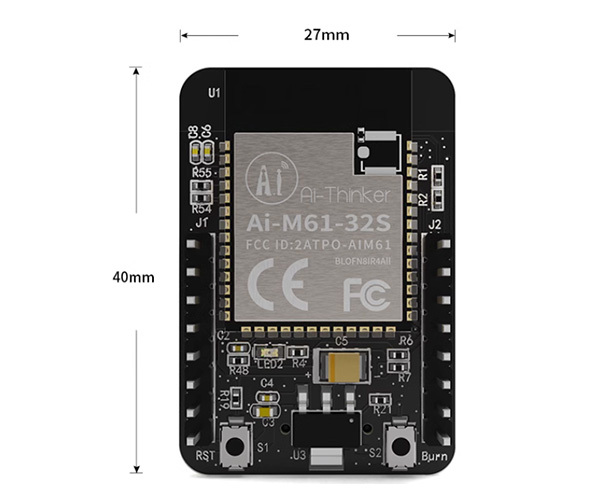

尺寸圖





出貨清單

  • AiPi-CAM-D200 攝影鏡頭開發板 x 1
