CIRCUS Pi｜AMB82 MINI × micro:bit 生態擴展板

AMB82 Breakout 擴展板

AMB82 Breakout 擴展板 讓強大的 AMB82 MINI AI 視覺運算模組，直接轉為標準 micro:bit 金手指介面，免銲接、免杜邦線，即可相容您手邊既有的 micro:bit 擴展底板、感測套件與機構作品。板載 1.3 吋高對比 OLED 螢幕與 A/B 實體雙按鈕，讓 AI 辨識結果、網路狀態即時顯示在裝置上，是打造邊緣 AI、AIoT 與跨界 micro:bit 專題的最佳橋樑。

AMB82 MINI micro:bit 金手指 1.3吋 OLED 邊緣 AI 視覺 RTSP 影像串流 AIoT 專題

商品實拍

正面外觀（1.3吋 OLED、A/B 按鈕）

背面外觀（GPIO 排針、電池座）

AMB82 Breakout 擴展板正面安裝AMB82 MINI示意圖，出貨不含AMB82 MINI

正面安裝示意（不含 AMB82 MINI）

AMB82 Breakout 擴展板背面安裝AMB82 MINI鏡頭示意圖，出貨不含AMB82 MINI

背面安裝示意，含鏡頭（不含 AMB82 MINI）

1.3吋 高對比 OLED

128×64 OLED 解析度

A / B 實體雙按鈕

51.5mm micro:bit 相容尺寸

AMB82 Breakout 擴展板是什麼？

AMB82 MINI 具備強大的邊緣 AI 視覺運算能力，但獨立使用時常遇到三大痛點：沒有螢幕能查看辨識結果、沒有實體按鈕能現場操作、也無法直接沿用手邊既有的 micro:bit 擴充套件與機構作品。

AMB82 Breakout 擴展板就是為了解決這三大痛點而生。透過本擴展板，可將原本獨立運作的 AMB82 MINI，直接轉接為標準 micro:bit 金屬排插介面，瞬間相容教室與手邊既有的 micro:bit 擴展底板、感測套件與機構作品，免去繁雜的杜邦線接線工程。

給工程師／教師／專題學生快速了解：
AMB82 Breakout 可以簡單理解成「讓 AMB82 MINI 融入 micro:bit 生態系的轉接橋樑」——把原本只能接電腦看串流的 AI 鏡頭模組，變成可外接螢幕即時顯示、能用實體按鈕操作，還能直接沿用整套 micro:bit 周邊配件的完整開發板。

擴展板四大核心特色

生態無痛跨界

將 AMB82 MINI 轉為標準 micro:bit 金手指規格，原本為 micro:bit 設計的感測擴充板、機械手臂、輸送帶或登月小車，不需更換機構、不需重新佈線，換上本擴展板即可直接升級。

補足本機顯示

板載 1.3 吋高對比 OLED 螢幕，解決 AMB82 MINI 平時只能依賴電腦看串流的痛點，即使在戶外或各角度觀看，也能即時顯示 AI 辨識標籤、信心度、推論 FPS 或目前 Wi-Fi 的 IP 位址。

實體人機互動

板載 A/B 獨立雙按鈕，讓 AMB82 MINI 具備即時輸入與切換能力，可自由定義如切換辨識模式、觸發拍照存檔或重置設定，免連電腦即可現場操作。

便攜行動整合

板載 PH2.0 鋰電池插座，整合外部電池供電電路，為移動專案提供穩定電力，擺脫 USB 連接線的拘束，讓移動載具或穿戴式 AI 專題真正自由行動。

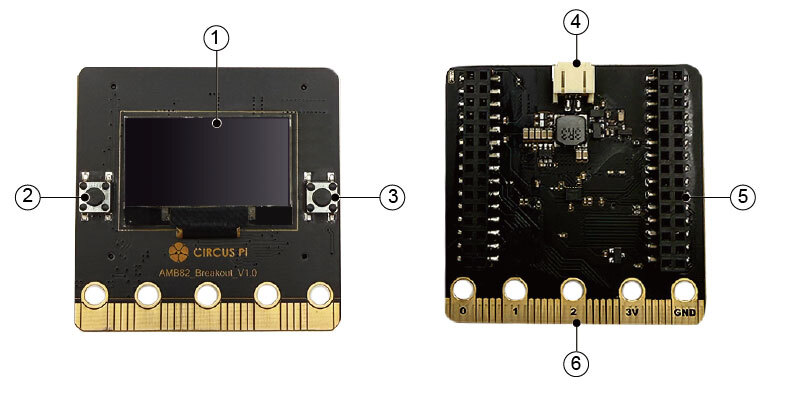

板載元件配置

AMB82 Breakout 正、反兩面整合了顯示、操作、供電與連接介面，元件配置一目了然：

AMB82 Breakout 板載元件編號圖：OLED、按鈕A、按鈕B、電池輸入、AMB82 MINI連接座、micro:bit金手指

① 1.3吋 OLED 128×64：即時顯示 AI 辨識與系統狀態。
② 按鈕 A：可自訂功能之實體按鍵。
③ 按鈕 B：可自訂功能之實體按鍵。
④ 鋰電池電源輸入：JST PH2.0mm 插座，支援外接電池供電。
⑤ AMB82 MINI 連接座：防呆設計，插拔穩固不易誤裝。
⑥ micro:bit 金屬排插：相容標準 micro:bit 金手指邊緣端子。

結合效益對比：擴展板 + AMB82 MINI 能帶來什麼？

當您將 AMB82 Breakout 安裝上 AMB82 MINI 時，既有的 micro:bit 專案將獲得飛躍性的功能升級：

原本 micro:bit 專案狀態	結合 AMB82 MINI 後的升級表現
只能用超音波或循線感測器	升級為邊緣 AI 視覺運算，能識別紅綠燈、人臉、手勢與各式物體標籤
僅能用 5×5 LED 點陣簡單顯示	升級為 1.3 吋 OLED 螢幕，可完整呈現文字、數值、圖示、IP 與系統狀態
連網與資料傳輸功能受限	承載主板能力，直接獲得高解析 RTSP 影像即時串流與雙頻 Wi-Fi 連線

板載配置說明

AMB82 MINI 專用防呆插座

插拔穩固，相機視角自然朝前，適合前方取景與前進偵測。

板載 1.3 吋 OLED 螢幕

採用 I2C 介面通訊（解析度 128×64），節省主板腳位且顯示銳利。

板載實體按鍵 A / 按鍵 B

低延遲數位輸入，提供直覺的人機操作回饋。

標準 micro:bit 金手指邊緣端子

邊緣排插設計，精準對應相容 micro:bit 腳位定義。

JST PH 2.0mm 電池插座

方便外接 3.7V 鋰電池，專為移動裝置與行動載具設計。

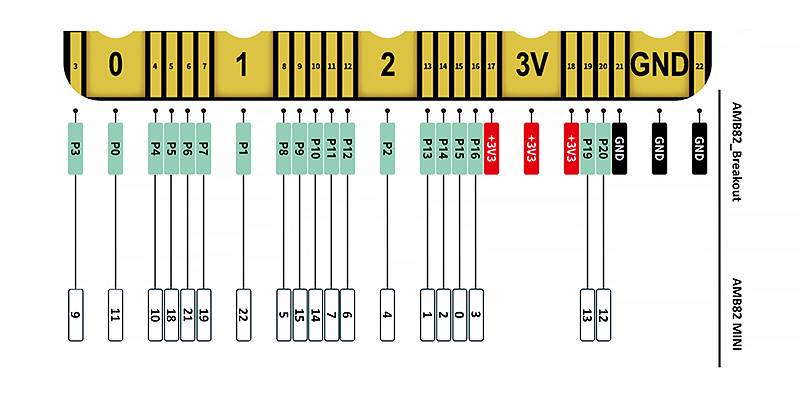

腳位對應表：micro:bit ↔ AMB82 MINI

透過金手指邊緣端子，micro:bit 常用腳位（P0、P1、P2、3V、GND 等）已對應轉接至 AMB82 MINI 的 GPIO，方便直接沿用既有的 micro:bit 積木程式邏輯與接線知識：

AMB82 Breakout micro:bit與AMB82 MINI腳位對應表

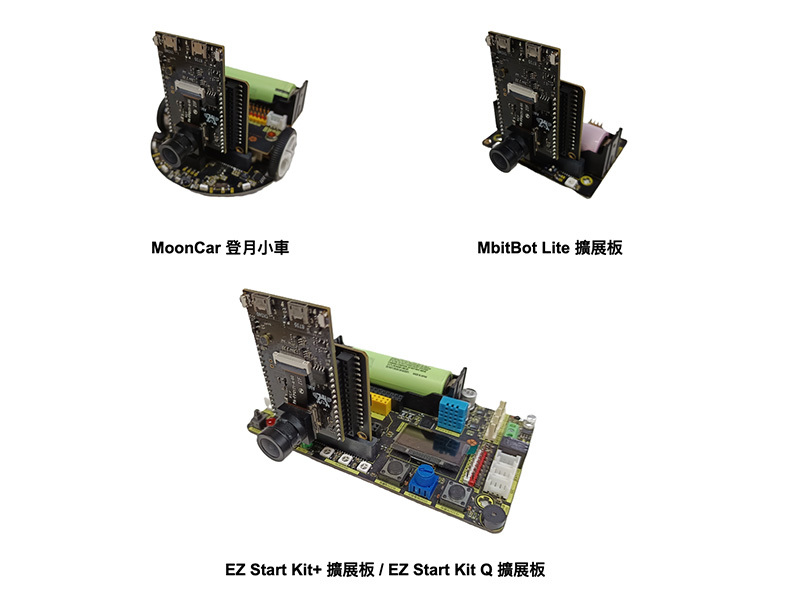

相容硬體套件

只要具備標準 micro:bit 金屬排插插槽的設備，皆可搭配本板轉接使用：

智慧車體套件：登月小車（Moon Car）、MbitBot / MbitBot Lite 底板、麥克納姆輪小車
學習與擴充板：EZ Start Kit +、CIRCUS Pi 系列 micro:bit 擴展底板
機構與周邊：各類相容 micro:bit 規格之機械手臂、輸送帶、伺服馬達驅動板

AMB82 Breakout相容硬體套件：登月小車、MbitBot Lite擴展板、EZ Start Kit+/Q擴展板

經典專案應用推薦

應用 01 AI 視覺辨識自駕車

安裝於小車底盤，利用神經網絡模型進行號誌辨識與障礙分類，並在 OLED 上顯示車速與辨識標籤，透過金手指驅動馬達。

應用 02 智慧門禁／人臉打卡

固定於入口處，鏡頭即時偵測人臉特徵， OLED 螢幕即時回饋人員名單與打卡狀態， A/B 鍵可用於模式切換或手動登記。

應用 03 邊緣運算 AIoT 監控節點

將 1080P RTSP 影像無線串流至電腦端， OLED 螢幕即時顯示目前 Wi-Fi 訊號強度與 IP 位址，便於現場維護檢視。

商品規格

項目	規格細節
商品名稱	AMB82 Breakout 擴展板
適用主板	Realtek AMB82 MINI 開發板（需另購）
板載顯示螢幕	1.3 吋 OLED 顯示模組（解析度 128×64，I2C 介面）
板載操作輸入	實體使用者按鍵 x 2（按鍵 A、按鍵 B）、系統重置鍵 x 1
擴展介面	Edge Connector（相容標準 micro:bit 金屬排插接腳）
電源輸入方式	1. 經由 AMB82 MINI MicroUSB 連接埠供電（5V） 2. 板載 JST PH 2.0mm 鋰電池端子輸入（3.7V ~ 4.2V） 3. 經由相容擴充底板之電源引腳輸入
電池連接座	JST PH 2.0mm 規格
外觀尺寸	約 51.5 mm × 51.5 mm（標準 micro:bit 外觀相容規格）

出貨清單與版本資訊

出貨內容	產品貨號	區號	品牌
AMB82 Breakout 擴展板 × 1 片	368030502162	Nd01-03-C01	CIRCUS Pi

包裝內不包含 AMB82 MINI 開發板、鋰電池、連接線材及展示用之車體配件。

購買前請確認：
本商品為研發實驗用的模組，無法隨插即用，須經專業背景人士（如：工程師、研究生、師生）撰寫程式、燒錄、接線等二次加工後，才具備訊號傳輸功能。並非直接插電後可直接使用之射頻模組，非屬電信管制射頻器材，購買前請詳閱商品說明。

常見問題 FAQ

AMB82 Breakout 需要另外購買 AMB82 MINI 嗎？

需要。本商品僅為轉接擴展板，包裝內不含 AMB82 MINI 開發板、鋰電池與連接線材，請依需求另行選購。

這片擴展板可以直接插上我原本的 micro:bit 周邊套件嗎？

可以。AMB82 Breakout 已將 AMB82 MINI 轉為標準 micro:bit 金手指介面，只要是相容 micro:bit 金屬排插規格的擴展底板、感測套件或機構套件（如登月小車、MbitBot Lite、 EZ Start Kit 系列）皆可直接沿用。

OLED 螢幕可以顯示什麼內容？

板載 1.3 吋高對比 OLED（128×64，I2C 介面）可即時顯示 AI 辨識標籤、信心度、推論 FPS 或目前 Wi-Fi 取得的 IP 位址等系統資訊，方便脫離電腦單機檢視。

A、B 按鈕的功能是固定的嗎？

不是，A、B 為可程式化的實體按鍵，開發者可自行定義功能，例如切換辨識模式、觸發拍照存檔或重置設定。

可以用電池供電，不接電腦也能運作嗎？

可以。板載 PH2.0 鋰電池插座支援外接 3.7V 鋰電池供電，適合行動載具、穿戴式裝置等不便持續連接電腦的應用場景。

這是可以直接使用的無線收發模組嗎？

不是。本商品為研發實驗用擴展板，須具備工程或程式背景的使用者自行撰寫程式、燒錄與接線後才具備完整功能，並非屬電信管制射頻器材，也非插上即可使用的成品。
