W5500 乙太網網路模組 TCP/IP

商品簡介

USR-ES1內嵌Wiznet的W5500晶片，使用硬體邏輯閘電路實現TCP/IP協定堆疊的傳輸層及網路層（如：TCP, UDP, ICMP, IPv4, ARP, IGMP, PPPoE等協定），並整合了資料鏈結層，物理層，以及32K位元組上RAM作為資料收發快取。使得上位機主控晶片，只需承擔TCP/IP應用層控制資訊的處理任務。從而大幅節省了上位機對於資料複製、協定處理和中斷處理等方面的工作量，提升了系統利用率及可靠性。

在操作過程中，使用者可以近似的將W5500作為MCU的一個週邊RAM來使用，非常簡易。 W5500對外介面為通用的80MHz高速SPI，供不同平台拓展高速乙太網路方案選用。 自動協商LED狀態顯示SPI介面速度快穩定性高。

尺寸與引腳相容Wiznet官方的模組WIZ820io

注意：此模組並非SPI轉乙太網路透明傳輸模組，需要外掛單晶片使用，需要使用者了解W5500晶片的使用方法。

商品特色

• 80MHz的高速SPI接口
• 內建的硬體TCPIP協定棧，使用者幾乎無需掌握複雜的網路協定知識
• 支援多8個Socket連接
• 支援TCP, UDP, ICMP, IPv4, ARP, IGMP, PPPoE協議
• 整合了資料鏈路層，物理層
• 支援掉電喚醒
• 支援高速串行週邊介面（SPI模式0~3）
• 內部32K位元組收發緩存
• 內嵌10BaseT/100BaseTX 乙太網路實體層（PHY）
• 支援自動協商（10/100-Based全雙工/半雙工）
• 不支援IP分片
• 3.3V工作電壓，I/O訊號口5V耐壓
• LED狀態顯示（全雙工/半雙工，網路連接，網路速度，活動狀態）
• 超小的插針式封裝，方便嵌入式應用
• 提供C的應用例程

商品規格

• 供電方式:3.3V外部供電，電流應大於200mA
• 控制介面形式:3.3V的TTL電平，SPI介面；2*單排針

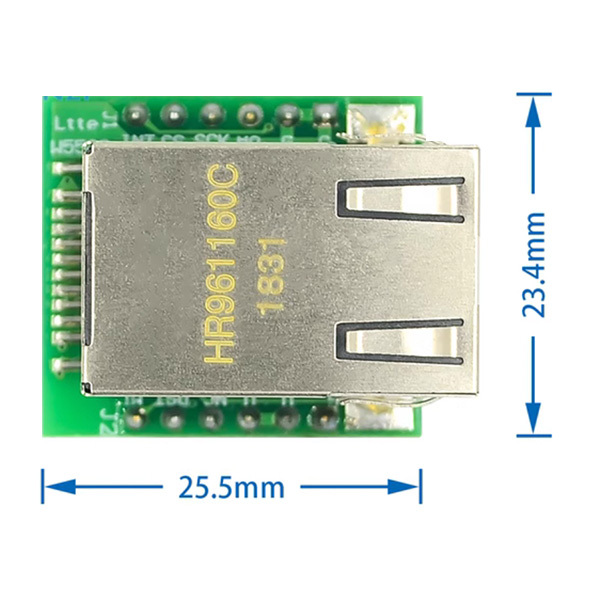

• PCB尺寸(MM):23 * 25 mm
• 機械尺寸(長*寬*高):28.5 * 23 * 24 mm

出貨清單

• W5500 乙太網網路模組 TCP/IP x 1
