LILYGO® T-Echo LoRa 通訊開發板 (nRF52840 + SX1262) 915MHz

商品簡介

LILYGO T-Echo 是一款整合 LoRa 長距離通訊與低功耗設計的開發裝置，核心採用 nRF52840 微控制器，搭配 SX1262 LoRa 收發器，可實現低功耗且長距離的無線通訊應用。裝置同時支援 Bluetooth 5、Thread、Zigbee 等多種無線協定，適合各類 IoT 與自組無線網路專案開發。

T-Echo 內建 1.54 吋 E-Ink 電子紙顯示器（200×200），具有低功耗與高可視性的特性，非常適合長時間運作的戶外裝置。裝置亦整合 L76K GNSS 定位模組，可支援 GPS、GLONASS、BeiDou 等多衛星系統定位，適用於定位追蹤與戶外通訊應用。 此開發板亦內建藍牙連線、USB-C 充電與鋰電池電源管理電路，並提供 UART、SPI、I²C 等常見介面，方便開發者整合各類感測器或外部裝置。低功耗設計搭配電子紙顯示，使其特別適合用於長時間部署的 IoT 節點或戶外設備。

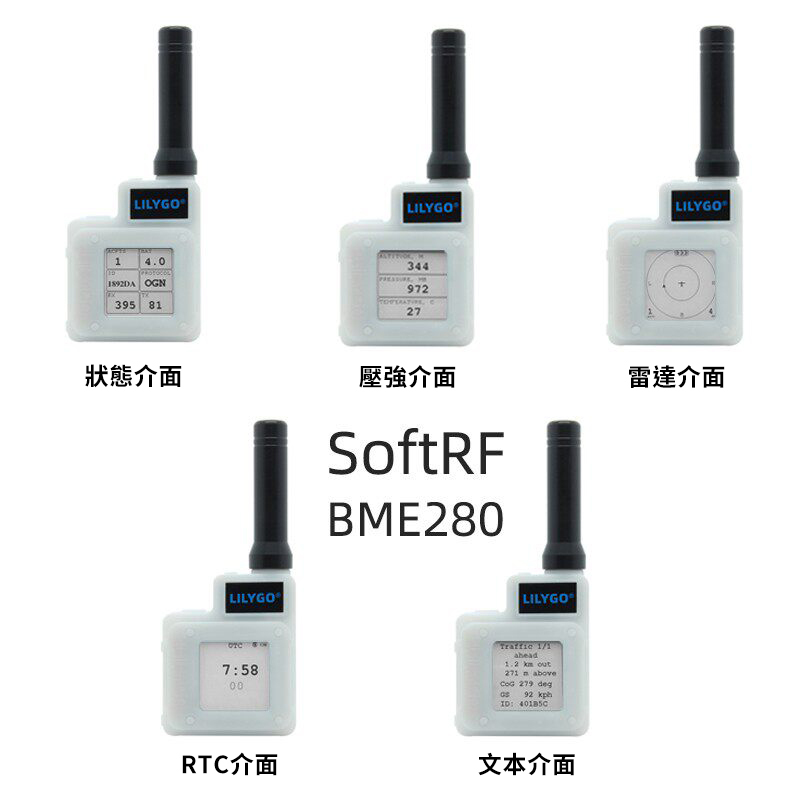

T-Echo 支援多種開源韌體與社群專案，例如 Meshtastic LoRa Mesh 通訊網路、SoftRF 航空追蹤系統等，開發者可依需求自行刷入韌體並建立長距離通訊網路或客製化裝置。透過 LoRa mesh 架構，裝置可在沒有行動網路或網際網路的情況下建立節點網路並進行資料傳輸。 適合應用於 LoRa Mesh 通訊節點、戶外通訊裝置、IoT 感測網路、GPS 追蹤設備與開源硬體開發專案。由於其整合顯示器、定位與通訊模組，也常被用於打造離線通訊設備、戶外定位終端或自組無線通訊系統。

商品特徵：

• nRF52840 + SX1262 LoRa 核心架構
• 1.54 吋低功耗電子紙顯示
• 內建 GNSS 多衛星定位
• 支援 Meshtastic LoRa Mesh 網路
• 適合 IoT 與戶外通訊開發

應用範圍：

• LoRa Mesh 通訊節點（Meshtastic Network）
• 戶外離線通訊裝置
• LoRa IoT 感測節點
• GPS 位置追蹤裝置
• 戶外探險 / 登山通訊設備
• 自組低功耗無線網路

商品規格

• 主控制器
• MCU：Nordic nRF52840
• CPU 架構：ARM Cortex-M4F
• Flash：2MB
• RAM：2MB
• 匯流排介面：UART、SPI、TWI（I²C）、PDM、I²S、QSPI
• 無線通訊：Bluetooth 5、Thread、Bluetooth Mesh、ANT、IEEE 802.15.4、Zigbee
• LoRa 通訊
• LoRa 收發器：Semtech SX1262
• 特性：長距離、低功耗
• 支援頻段：433 / 868 / 915 MHz
• GNSS 定位模組
• 模組：L76K 多系統 GNSS
• 支援衛星系統：GPS / GLONASS / BeiDou / QZSS
• 支援功能：LNA、SAW Filter、AGNSS、1PPS
• 具備高靈敏度與抗干擾能力
• 顯示器
• 類型：1.54 吋 SPI 電子紙顯示器（E-Ink）
• 灰階：2 色（黑白）
• 解析度：200 × 200
• 全刷新時間：約 2 秒
• 感測器版本
• 標準版本：無環境感測器
• BME280 版本：內建溫度 / 氣壓感測器
• 電源：電池容量：850mAh 鋰電池
• 外殼：材質：ABS

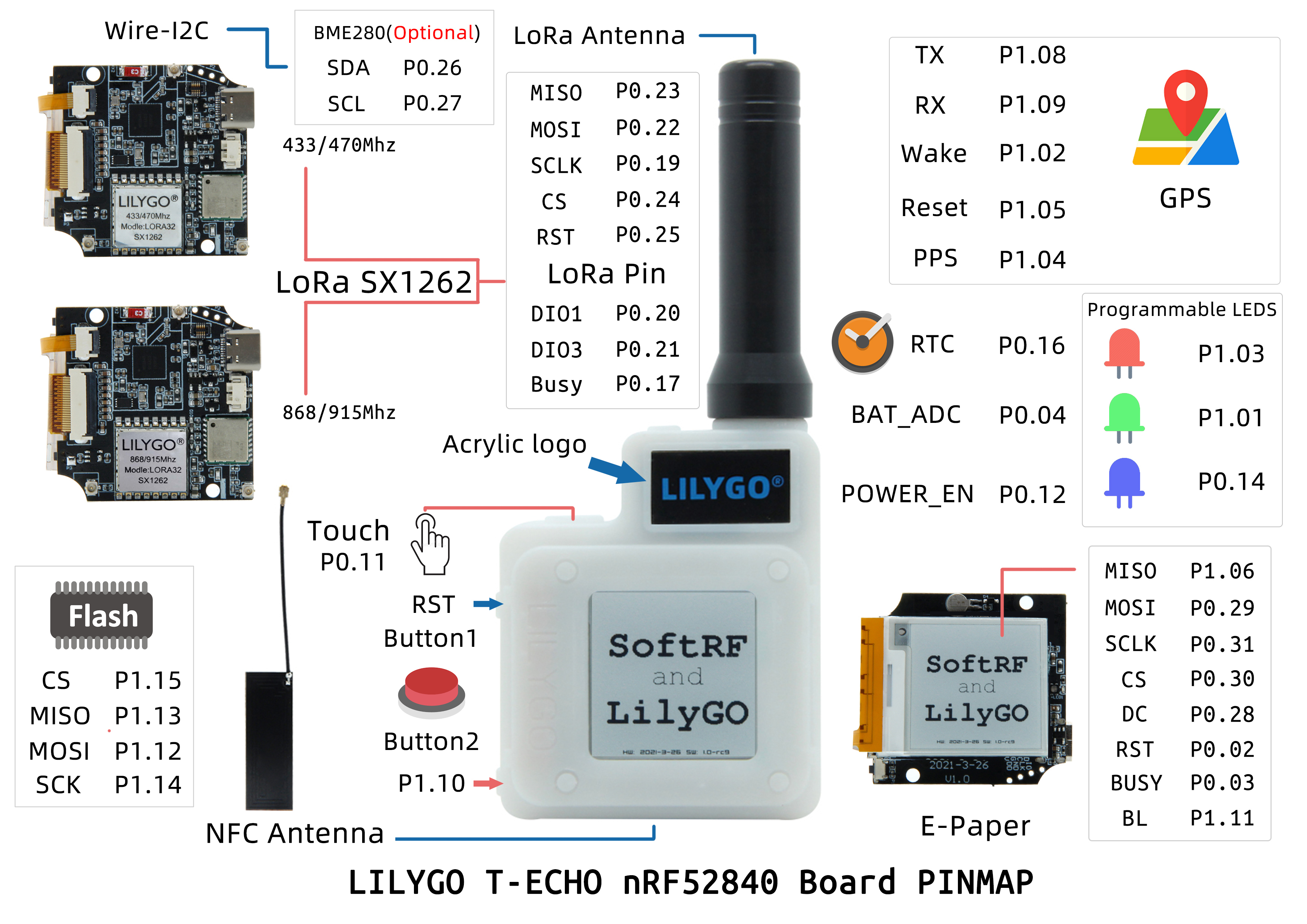

PINMAP

文件下載

請查看原廠 GitHub 程式庫，以取得範例程式碼和有關此開發板的更多詳細資訊。

韌體連結：

• LILIGO T-ECHO
• SoftRF
• Meshtastic

出貨清單

• 通訊開發板 x 1
• 資料傳輸線 x 1
