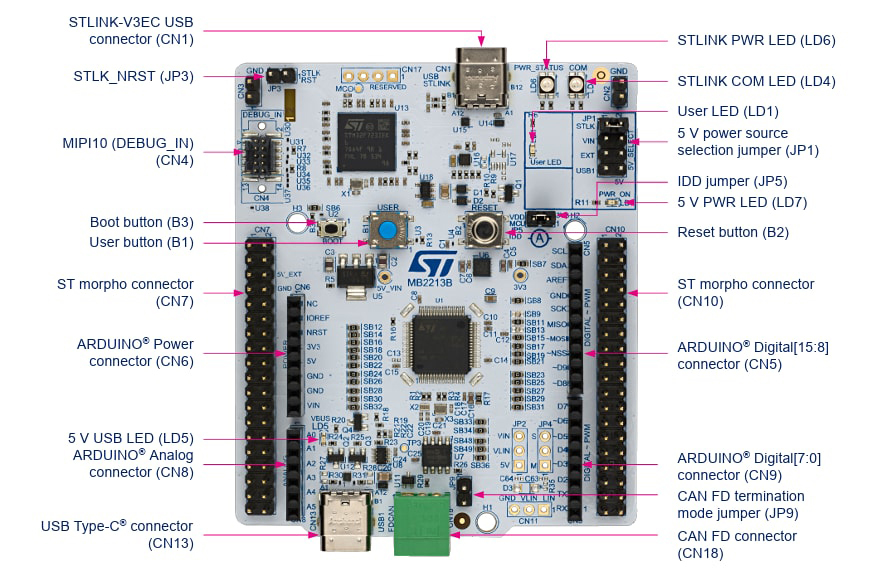

NUCLEO-C542RC 開發板

商品簡介

STM32 Nucleo-64 開發板──NUCLEO-C542RC 是一款高性價比且具高度彈性的開發平台，適合用於快速驗證概念與建立原型。

此開發板搭載 STM32C542RCT6 微控制器，採用 Arm® Cortex®-M33 核心，提供多種效能與功耗配置，能滿足不同應用需求，也支援 ARDUINO® Uno V3 介面與 ST morpho 擴充接頭，使用者可透過各類擴充模組（shields）輕鬆擴展功能，大幅提升開發靈活性。

板載整合 STLINK-V3EC 除錯與燒錄器，無需額外除錯工具即可進行程式下載與除錯，並支援 USB 重新枚舉功能（Mass Storage、虛擬 COM Port 與 Debug Port）。此外，產品提供完整的 STM32CubeC5 軟體套件，內含豐富函式庫與範例程式，並支援多種主流開發環境（IDE），讓開發流程更快速順暢。

商品特徵：

• 核心與系統
• STM32C542RCT6 微控制器（Arm® Cortex®-M33）
• 256KB Flash、64KB RAM
• LQFP64 封裝
• 時脈與系統資源
• 32.768 kHz LSE 晶振
• 24 MHz HSE 晶振
• 介面與連接
• USB Type-C®（Full Speed，裝置模式）
• CAN FD 收發器
• MIP110 除錯介面（支援 SWD / JTAG）
• 擴充能力
• ARDUINO® Uno V3 相容接頭
• ST morpho 擴充排針（完整 I/O 存取）
• 操作元件
• 1 顆使用者 LED
• 3 個按鍵（User / Reset / Boot）
• 除錯與燒錄
• 板載 STLINK-V3EC 除錯器 / 燒錄器
• 支援：
• Mass Storage
• 虛擬 COM Port
• Debug Port
• 電源設計
• 多元供電方式：
• ST-LINK USB VBUS
• USB 連接埠
• 外部電源
• 軟體與開發支援
• STM32CubeC5 MCU 套件（函式庫與範例）
• 支援 IDE：
• STM32CubeIDE
• IAR Embedded Workbench®
• MDK-ARM

應用範圍：

• 快速原型開發與概念驗證
• 嵌入式系統開發與評估
• 工業控制與自動化
• 工業物聯網（IIoT）與連網裝置
• 消費性電子產品原型設計
• 汽車與運輸子系統（非安全關鍵）
• 安全型嵌入式應用

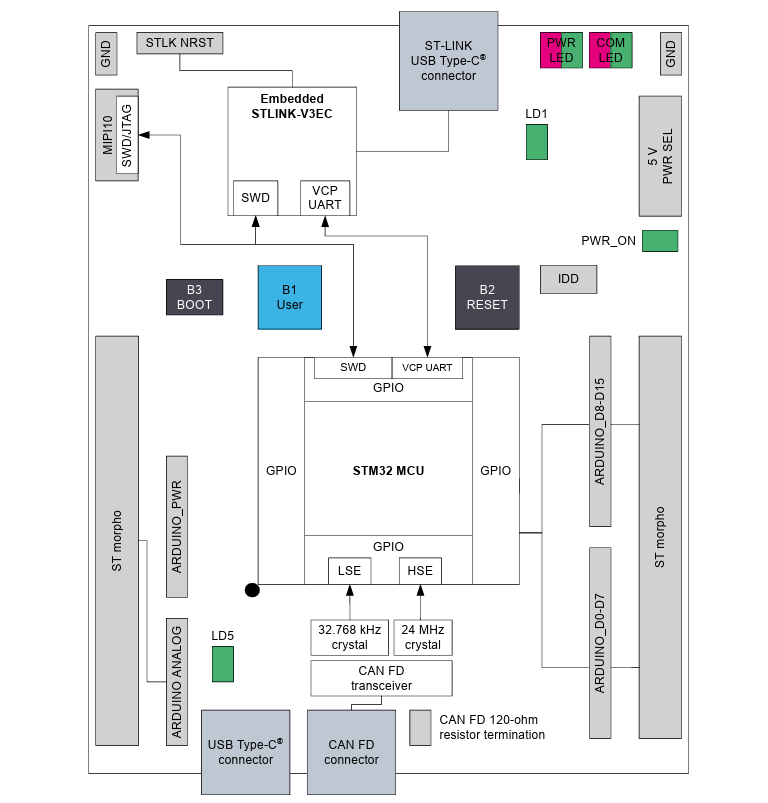

架構概念圖

文件下載

Datasheet

出貨清單

• NUCLEO-C542RC 開發板 x 1
