STEVAL-NBIOTV1 NB-IoT 網路開發板

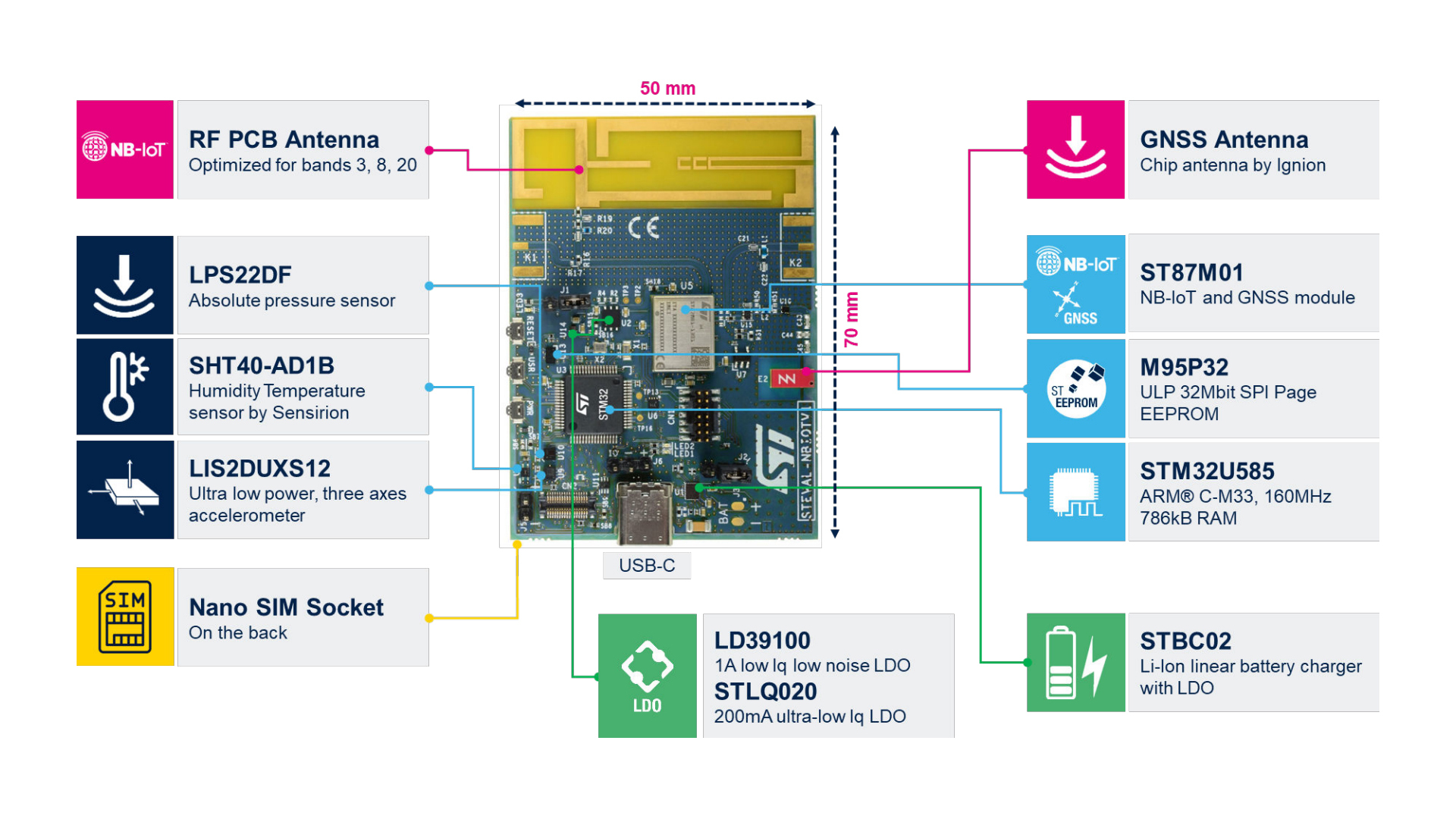

商品簡介

STEVAL-NBIOTV1 為一款整合式 NB-IoT 評估平台與參考設計，採用電池供電設計，適用於資產追蹤、智慧城市與遠端監測應用。板載 ST87M01 超低功耗 NB-IoT 模組，支援 GNSS 與 Wi-Fi 定位功能，搭配 STM32U585RI 微控制器（Arm® Cortex®-M33，最高 160MHz），可實現高效能且低功耗的物聯網應用開發。

本平台整合多種感測器，包括三軸加速度計、氣壓感測器以及溫濕度感測器，並內建 32Mbit SPI EEPROM 提供資料儲存能力。內建 NB-IoT 與 GPS 天線設計，並支援 Nano-SIM 卡，開箱即可進行連網與定位應用開發。
開發板提供 UART、I²C、SPI 等多種通訊介面，並具備 34-pin FPC 擴充接頭，方便延伸功能。搭配範例程式可加速低功耗設計與產品開發流程，適用於 IIoT、智慧計量與遠端監控等應用情境。

• 精巧 NB-IoT 開發平台：小型化、電池供電的評估板，整合 ST87M01 模組與 STM32U585 微控制器，適用於快速 IoT 應用開發與原型驗證。
• 低功耗多模定位與連線：支援 NB-IoT、GNSS 與 Wi-Fi 定位功能，搭配針對 Band 3 / 8 / 20 優化的天線設計，提升連線穩定性與定位能力。
• 多感測整合與彈性擴充：內建加速度、氣壓與溫濕度感測器，並提供 34-pin 擴充介面，可依需求延伸應用功能。

請注意：本產品未內建 STM32 除錯器。

商品特徵：

• 無線與通訊
• 多感測無線平台，支援行動通訊（Cellular connectivity）
• 超小型、低功耗 NB-IoT 工業模組（ST87M01），支援 GNSS 定位
• 支援 UART、I²C、SPI 通訊介面
• 支援 NB-IoT 與 GNSS 定位服務
• 天線與射頻設計
• 內建天線設計：
• NB-IoT 客製 PCB 天線（支援 Band 3 / 8 / 20）
• GPS 晶片天線（Ignion NN03-320）
• Nano-SIM 卡插槽
• 核心與處理能力
• STM32U585RI 微控制器
• Arm® Cortex®-M33 核心
• 最高 160 MHz
• 內建 FPU 與 TrustZone® 安全機制
• 2048 KB Flash 記憶體
• 儲存與低功耗設計
• 32Mbit SPI EEPROM（M95P32-I）
• 整體系統針對低功耗運作最佳化
• 提供低功耗範例程式，加速應用開發
• 感測器整合
• 三軸智慧加速度計（LIS2DUXS12，超低功耗）
• 高精度氣壓感測器（LPS22DF，260–1260 hPa）
• 溫濕度感測器（SHT40）
• 擴充與開發
• 34-pin FPC 擴充接頭
• 支援功能擴展與客製應用開發
• 提供範例應用程式，加速產品導入
• 電源與其他
• 內建 480mAh LiPo 電池
• 塑膠外殼（適合攜帶與測試）
• 隨附可用 SIM 卡（Ready-to-use SIM）
• 高整合電源管理與資料儲存設計

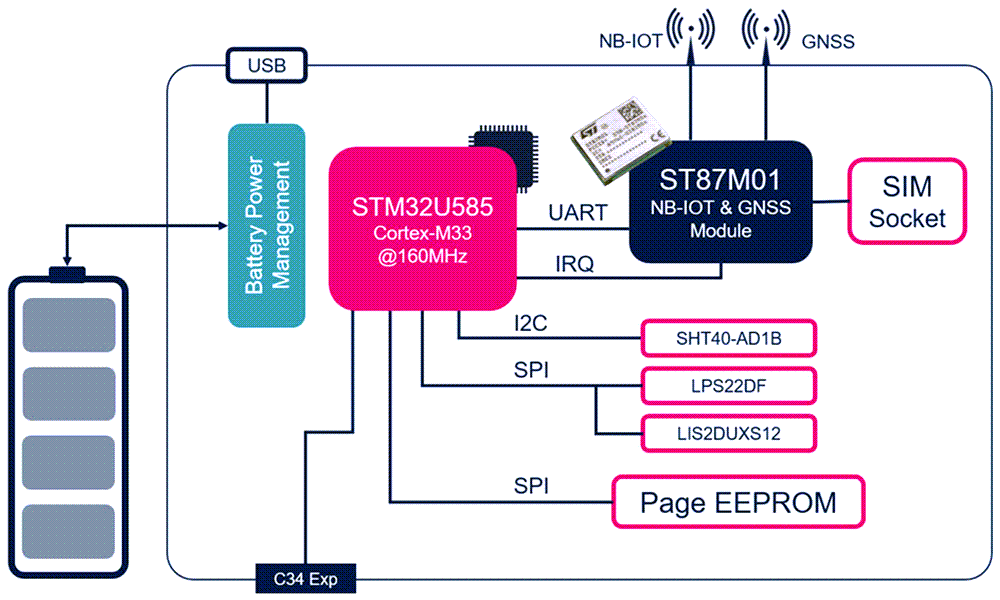

架構概念圖

文件下載

Datasheet

使用者手冊

出貨清單

• STEVAL-NBIOTV1 NB-IoT 網路開發板 x 1
