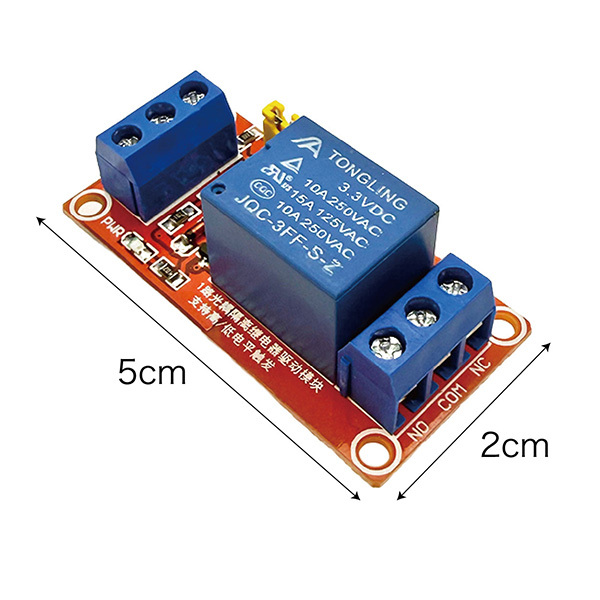

1路繼電器模組 3.3V 光耦隔離 高低電平觸發 (含跳線帽端子座可切換版本)

1路繼電器模組 3.3V 光耦隔離 高低電平觸發 (含跳線帽端子座可切換版本)

3.3V 單路繼電器模組，適合 MCU 開發與控制實驗
工作電壓 3.3V｜接點負載 AC 250V/10A、DC 30V/10A｜光耦隔離｜高／低電平觸發跳線切換
NO／COM／NC 接線端子輸出，附電源與繼電器狀態指示燈

全店，滿千免運優惠(限郵寄和超商純取貨)

全店，本賣場無實體店面，無提供自取服務，敬請見諒。

NT$28
{{shoplineProductReview.avg_score}}( {{shoplineProductReview.total}} {{'product.product_review.reviews' | translate}} )
{{amazonProductReview.avg_rating}}( ({{amazonProductReview.total_comment_count}} {{'product.product_review.reviews' | translate}}) )
數量 組合數量
一次最大商品購買數量限制為 99999
該數量不適用，請填入有效的數量。
售完

商品存貨不足，未能加入購物車

您所填寫的商品數量超過庫存

{{'products.quick_cart.out_of_number_hint'| translate}}

{{'product.preorder_limit.hint'| translate}}

每筆訂單限購 {{ product.max_order_quantity }} 件

現庫存只剩下 {{ quantityOfStock }} 件

若想購買，請聯絡我們。
商品描述
送貨及付款方式
商品描述

本商品為研發實驗用的模組，無法隨插即用，須經專業背景人士（如：工程師、研究生、師生）撰寫程式、燒錄、接線等二次加工後，才具備訊號傳輸功能。 並非直接插電後可直接使用之射頻模組，非屬電信管制射頻器材，購買前請詳閱商品說明。



1路繼電器模組簡介

  • 1.常開接口限大負載：交流250V/10A 直流30V/10A
  • 2.採用貼片光藕隔離，驅動能力強，性能穩定：觸發電流5MA
  • 3.模組工作電壓：3.3V(請注意連接是否為所需電壓)
  • 4.模組可以通過跳線設置高電壓或低電壓觸發
  • 5.容錯設置，即使控制線斷，繼電器也不會動作
  • 6.電源指示燈（綠色），繼電器狀態指示燈（紅色）
  • 7.接口設計人性化，接口均可通過接線端子直接連線引出非常方便。



1路繼電器模組接口說明

輸入部分

  • DC＋：接電源正極（電壓按繼電器要求選擇3.3V）
  • DC－：接電源負極
  • IN:可以高或低電壓控制繼電器吸合

繼電器輸出端

  • NO：繼電器常開接口，繼電器吸合前懸空，吸合後與COM短接
  • COM：繼電器功用接口
  • NC:繼電器常閉接口，繼電器吸合前與COM短接，吸合後懸空

高低電壓觸發選擇端

  • 跳線與LOW短接時為低電壓觸發
  • 跳線與HIGH短接時為高電壓觸發



商品規格

規格 靜態電流 最大電流 觸發電流 低電觸發 高電觸發
5V 5mA 190mA 2-4mA 0-1.5V 2.5-5V
12V 5mA 80mA 2-4mA 0-4V 4.5-12V
24V 5mA 50mA 2-4mA 0-8V 8.5-24V




出貨清單

  • 1路繼電器模組3.3V (含跳線帽端子座可切換版本) x 1
