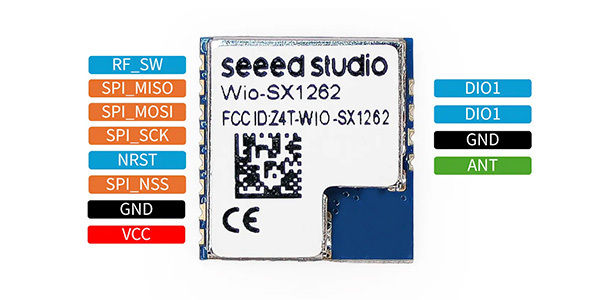

Wio-SX1262 RF無線模組

Wio-SX1262 RF無線模組

Wio-SX1262 是一款基於 Semtech SX1262 晶片的 LoRa 無線模組,支援 868 至 915 MHz 的 LoRa 和 LoRaWAN 頻率。其 SMT 封裝的 RF 引腳為 PCB 天線整合提供了直接引腳介面。結合 TCXO 等高品質組件,即使在惡劣條件下也能確保穩定運作。適用於工業、農業、智慧家庭和其他遠距離、低功耗應用。

產品貨號:368030800928
區號:
品牌:Seeed Studio
原廠貨號:113991436


全店,滿千免運優惠(限郵寄和超商純取貨)

全店,本賣場無實體店面,無提供自取服務,敬請見諒。

NT$250
{{shoplineProductReview.avg_score}} {{'product.product_review.stars' | translate}} | {{shoplineProductReview.total}} {{'product.product_review.reviews' | translate}}
{{amazonProductReview.avg_rating}} {{'product.product_review.stars' | translate}} | {{amazonProductReview.total_comment_count}} {{'product.product_review.reviews' | translate}}
交期為4~10個工作天(不含例假日)
數量 組合數量
一次最大商品購買數量限制為 99999
該數量不適用,請填入有效的數量。
售完

商品存貨不足,未能加入購物車

您所填寫的商品數量超過庫存

{{'products.quick_cart.out_of_number_hint'| translate}}

{{'product.preorder_limit.hint'| translate}}

每筆訂單限購 {{ product.max_order_quantity }} 件

現庫存只剩下 {{ quantityOfStock }} 件

若想購買,請聯絡我們。
商品描述
送貨及付款方式
商品描述

商品特色

  • 高效能:發射功率高達22dBm@868/930MHz;對於頻寬為 125KHz 的 SF12,靈敏度為 -136.73dBm。
  • 無線連接:SPI接口,支援862~930MHz全球LoRa&LoRaWAN頻率計畫。
  • 小尺寸:6mm X 11mm * 2.95mm @12 針 SMT。
  • 低功耗:62uA睡眠電流。
  • 射頻介面:SMT引腳。
  • FCC ID、CE、RoHS、TELEC 認證



Wio-SX1262 和 u-blox 模組 SAM-M8QWio-E5 都是設計 LoRa 設備的完美選擇。它們的主要區別在於是否有主機 MCU:

如果您已經有 MCU,例如 nRF52840 或 ESP32,並且只需要新增 LoRa 功能,則可以選擇 Wio-SX1262。 Wio-SX1262 系列現在包括 Wio-SX1262-N,它沒有 IPEX 連接器,而是使用 SMT 封裝將天線從 PIN 引腳佈線到板載天線。 如果您需要一個 MCU 來完成您的設計,那麼 Wio-E5 是一個絕佳的選擇。

Wio-E5 Wio-SX1262 Wio-SX1262-N
Chip STM32WLE5JC, Cortex-M4, up to 48MHz SX1262 SX1262
LoRaWAN Stack Built-in with AT command firware,program, withSTM32Cube MCU Package, Arduino, etc. Used with nRF52840, ESP32S3 and other chips programed with Arduino, etc.  Used with nRF52840, ESP32S3 and other chips programed with Arduino, etc.
Package 12x12mm, 28pins SMT 11.6x11mm, 12pins SMT 11.6x11mm, 12pins SMT
 Interfaces UARTx3, I2Cx1, ADC(12-Bit)x1, SPIx1, GPIOx6 SPIx1, DIOx1 SPIx1, DIOx1
 Sensitivity -137dBm @SF12, BW125kHz -136.73dBm @SF12, BW125kHz  -136.73dBm @SF12, BW125kHz
 RF Output Power 22 dBm @max  22dBm @max  22dBm @max
 Antenna SMT pin Default oboard IPEX   SMT pin
 Certificate FCC, CE, IC and TELEC FCC ID, CE, TELEC  FCC ID, CE, TELEC
 Power Supply 1.8V-3.6V 1.8V-3.6V 1.8V-3.6V



Main Chip SX1262
Size 11.6(W)11(L)2.95(H) mm
Package 12 pins, SMT
Frequency supports 862-930MHz
Power Supply 3.3V @typical
Sleep Current 1.62 μA
SX1262 Power Distribution Mode DC-DC Mode
TCXO Supply Mode By SX1262 DIO3
TCXO Supply Voltage 1.7~3.3 V
Maximum Operation Current(Transmitter) 125mA @22dBm in 862-930MHz typical
Maximum Operation Current(Receiver) 7.6mA @BW125kHz, 862-930MHz typical
Output Power 22dBm max @862-930MHz
Receiver Sensitivity 136.73dBm @SF12, BW125kHz typical
Harmonics ≤-45dBm above 1GHz
Antenna SMT pin
Interface 1 x SPI
DIO1: Multi-purpose digital IO
Busy: Busy signal indicator
DIO2: Multi-purpose digital IO, internally connected to RF switch
DIO3: TCXO voltage power supply
configure through software
Working Temperature 40°C ~ 85°C





商品應用

Wio-SX1262 和 Wio-E5 可用於相同的應用,主要區別在於裝置控制解決方案和成本選項。因此,過去涉及 Wio-E5 的案例可以作為有用的參考。



文件下載



出貨清單

  • Wio-SX1262 RF無線模組 x 1
