ESP32-S3 乙太網路開發板

商品簡介

這是一款基於 ESP32-S3R8 所設計的乙太網路開發板，結合 Wi-Fi、藍牙與有線乙太網路通訊能力，提供穩定且高效的網路連線方案。PoE 版本可透過額外安裝 PoE 模組，實現網路供電（Power over Ethernet）功能，讓設備部署更加靈活便利。

開發板內建攝影機介面，可支援 OV5640 等主流攝影機模組，適合影像擷取、視訊監控及 AI 視覺應用開發。同時板上保留 Pico 相容擴充接口，可搭配部分 Raspberry Pi Pico 擴充板使用，結合豐富的開源資源與生態系統，協助開發者快速完成專案開發。適用於物聯網（IoT）、智慧家庭、影像辨識、資料採集及 AIoT 等多種應用領域。

商品特徵：

• 採用 ESP32-S3R8 高效能處理器
• Xtensa LX7 雙核心架構，最高運作頻率 240MHz
• 內建 16MB Flash 與 8MB PSRAM
• 支援 2.4GHz Wi-Fi 與 Bluetooth 5 LE
• 板載 W5500 乙太網路晶片
• 支援 10/100Mbps RJ45 網路連線
• 可擴充 PoE 網路供電模組（符合 IEEE 802.3af）
• 支援 OV5640 等主流攝影機模組
• USB Type-C 介面，支援供電、燒錄與除錯
• 內建 Micro SD 卡槽
• Pico 相容擴充接口
• 支援外接 IPEX 天線

• ESP32-S3 專為 AIoT 應用打造：ESP32-S3 搭載 Xtensa 32 位元 LX7 雙核心處理器，最高主頻可達 240MHz，具備優異的運算效能與 AI 推論能力，同時整合完善的安全加密機制，適合智慧物聯網（AIoT）設備開發。

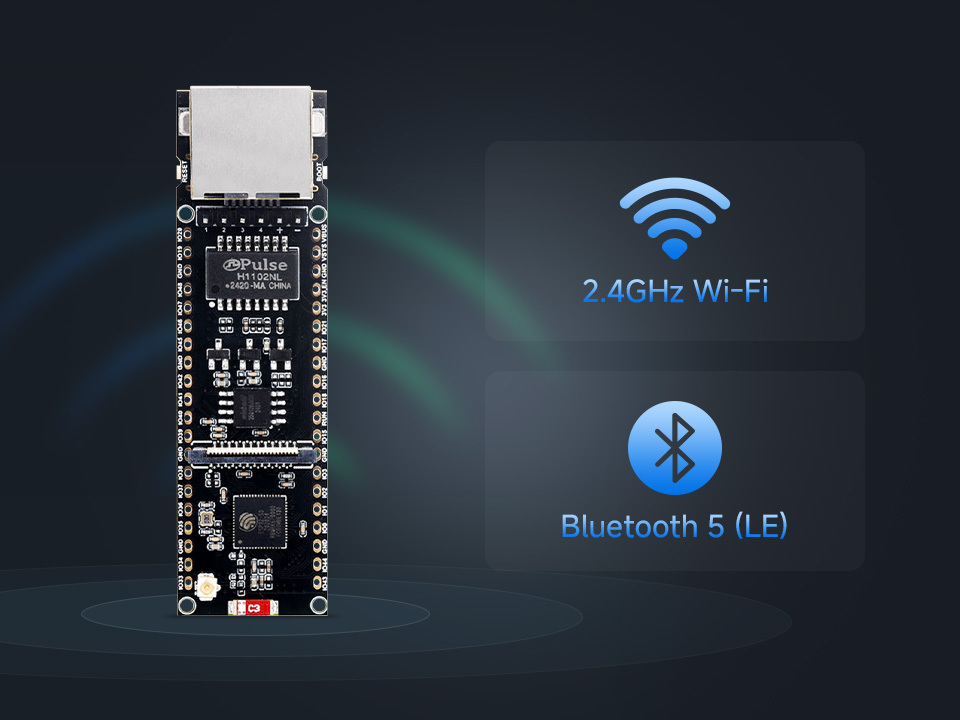

• 支援 Wi-Fi 與 Bluetooth 5：ESP32-S3 內建 2.4GHz Wi-Fi（802.11 b/g/n），支援最高 40MHz 頻寬；低功耗藍牙子系統支援 Bluetooth 5 LE 與 Bluetooth Mesh，可滿足各類無線通訊需求。

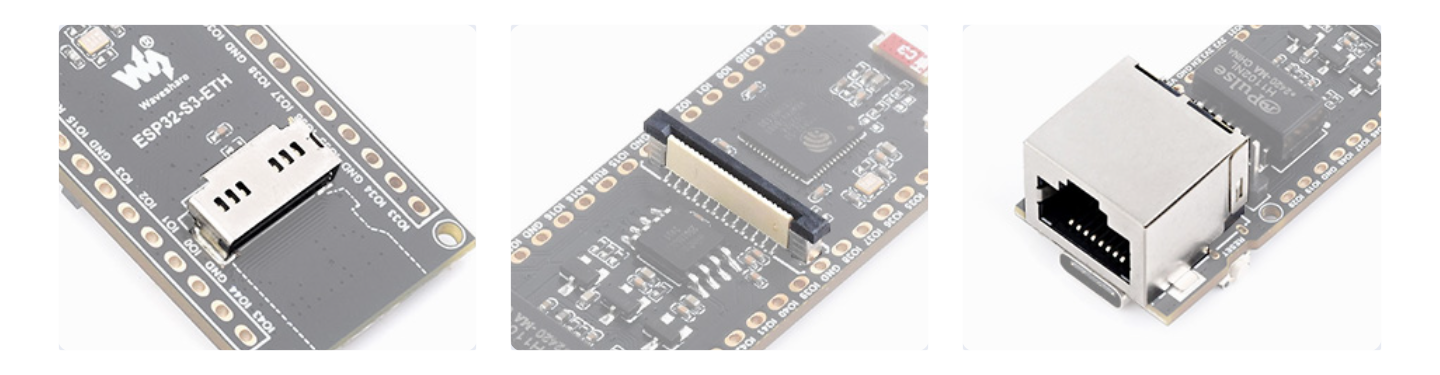

• 整合多種擴充功能：開發板整合了 Micro SD 卡槽、攝影機介面、RJ45 網路埠，讓開發者能快速建構資料儲存、網路通訊及影像擷取等應用。

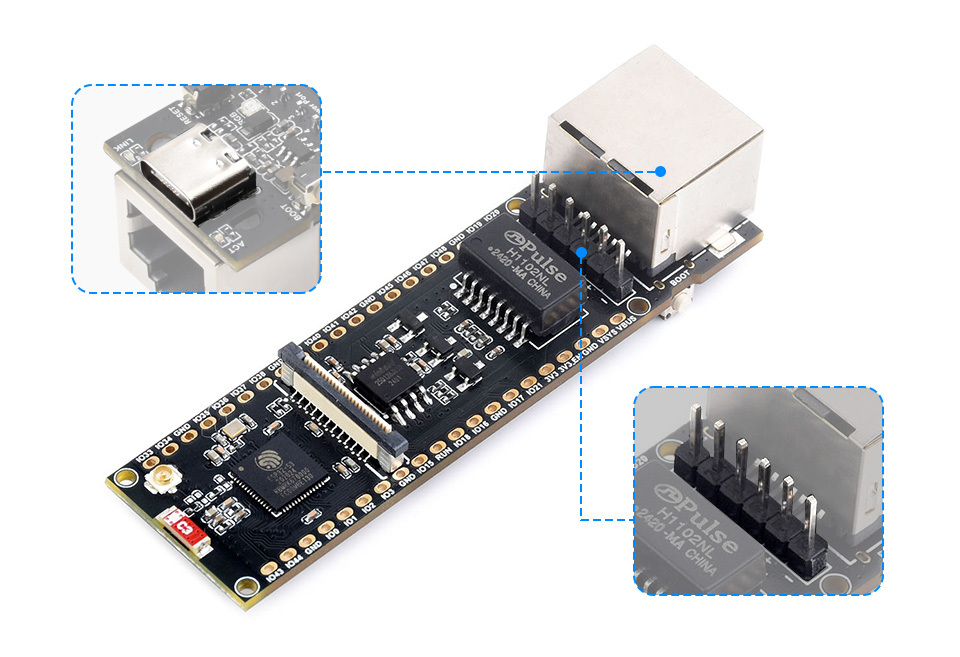

• 彈性的供電方式：支援以下USB Type-C 及PoE 網路兩種供電方式（需搭配選購 PoE 模組） 可依據實際部署環境靈活選擇。

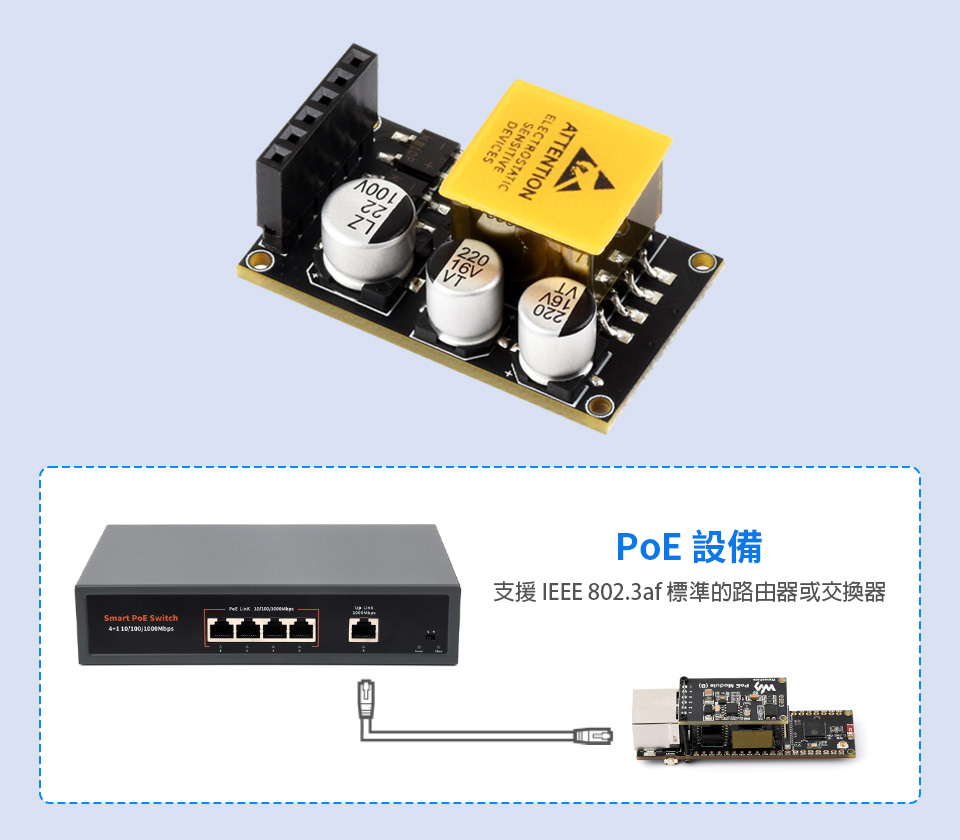

• 支援 PoE 網路供電：搭配 PoE 模組後，可透過單一網路線同時完成資料傳輸與電力供應，簡化設備佈線與安裝流程。

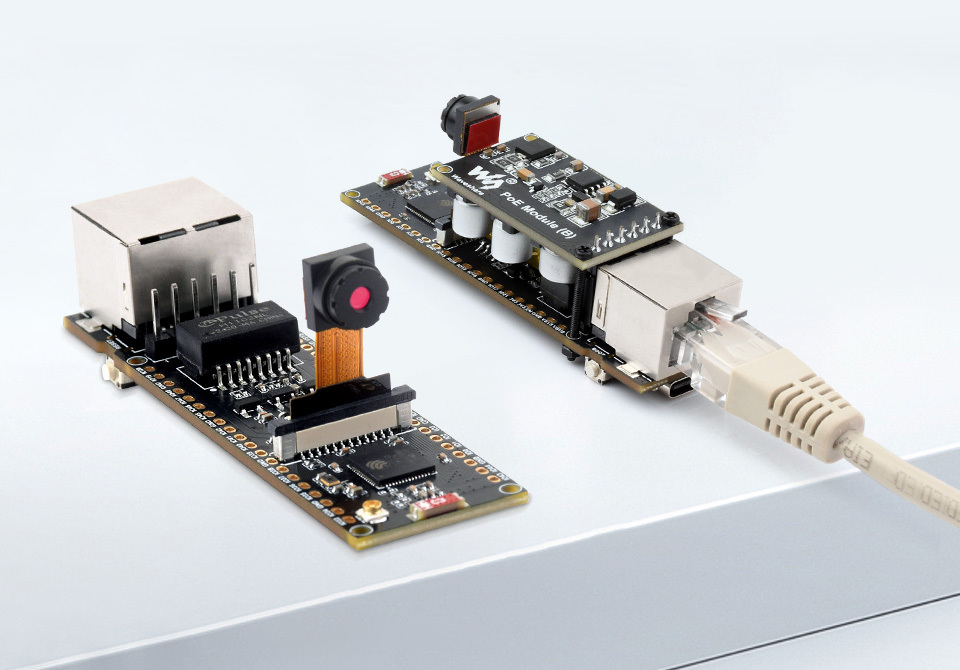

• 支援 OV5640 攝影機模組：可搭配 OV5640 攝影機版本使用，提供最高 500 萬畫素影像擷取能力，適用於：視訊監控、影像辨識、AI 視覺應用、影像資料採集，滿足多樣化的開發需求。

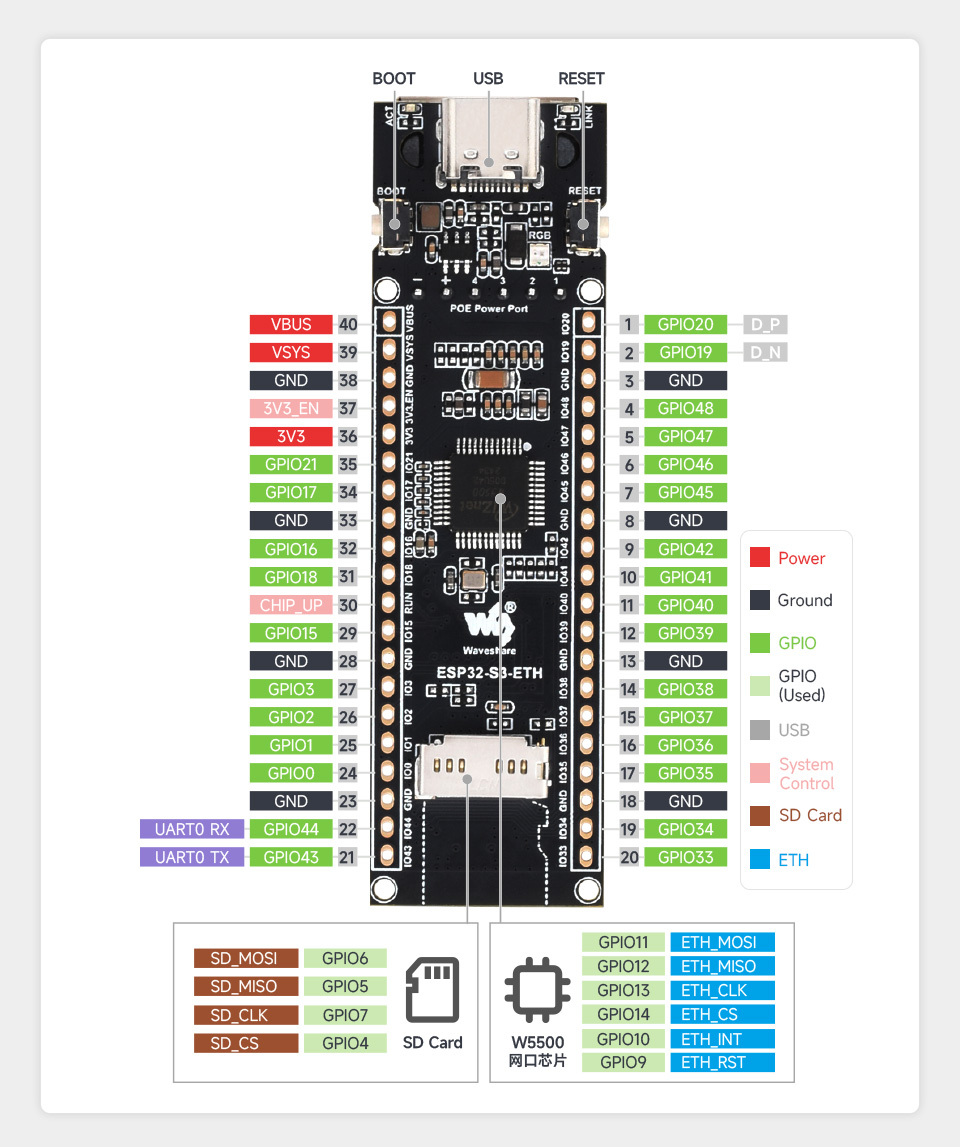

• Pico 相容擴充接口：板載 Pico 相容接口，可搭配部分 Raspberry Pi Pico 擴充板使用，具備良好的擴充性與相容性。

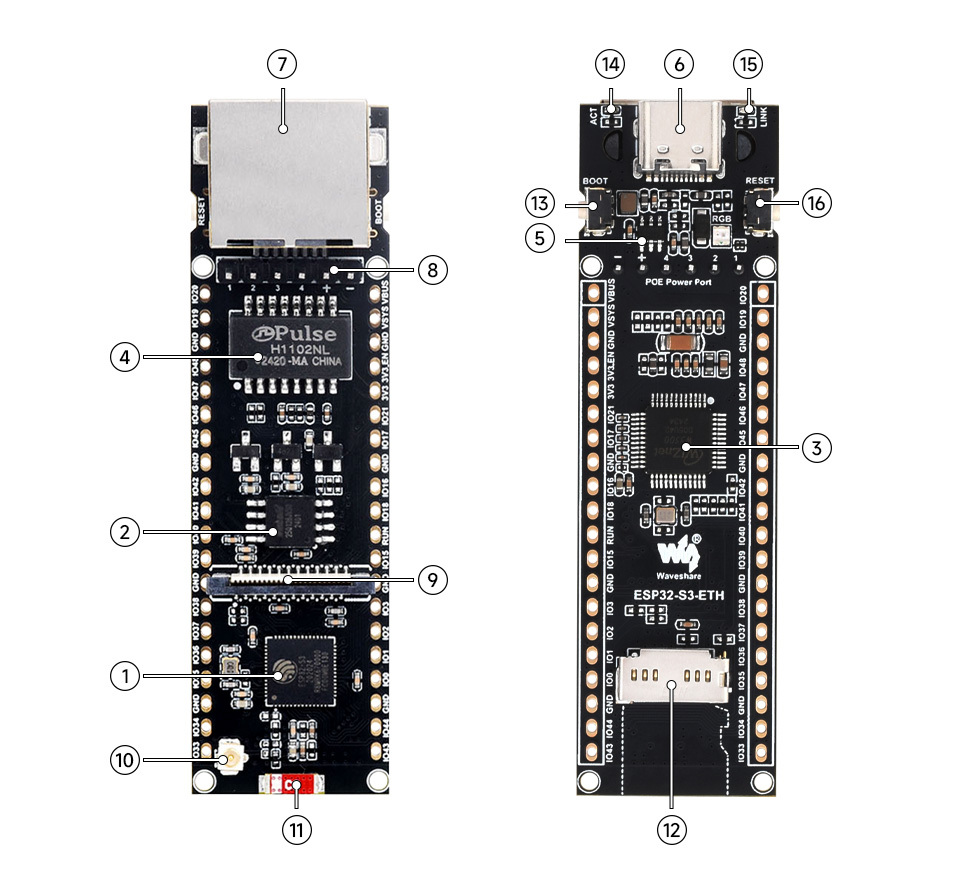

板載資源

1. ESP32-S3R8 雙核心處理器
2. W25Q128 16MB Flash
3. W5500 乙太網路晶片
4. H1102NLT 網路變壓器
5. JW5060 電源穩壓晶片
6. USB Type-C 介面
7. RJ45 乙太網路埠
8. PoE 擴充接口
9. 攝影機接口
10. IPEX 天線接口
11. 陶瓷天線
12. Micro SD 卡槽
13. BOOT 按鍵
14. ACT 指示燈
15. LINK 指示燈
16. RESET 按鍵

商品規格
