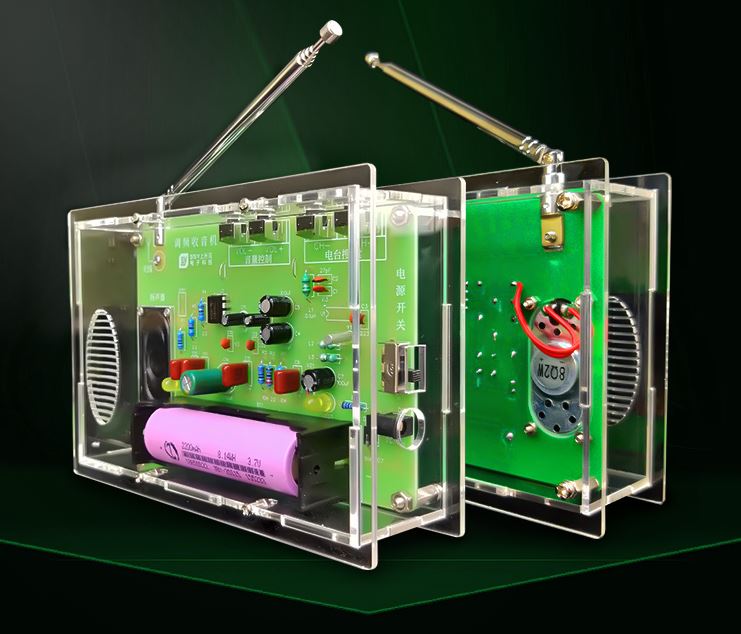

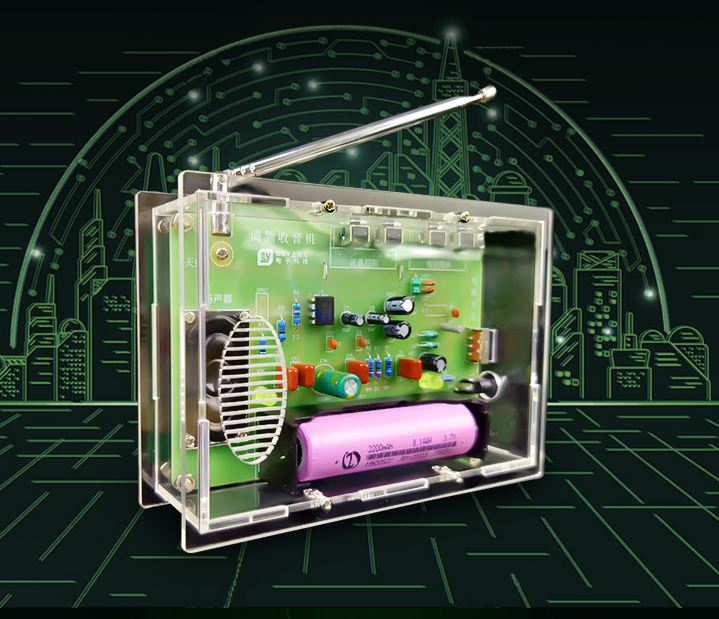

收音機DIY套件

產品貨號：368040302339
區號：Qh08-11
品牌：N/A
原廠貨號：

全店，滿千免運優惠(限郵寄和超商純取貨)

NT$279

{{shoplineProductReview.avg_score}} {{'product.product_review.stars' | translate}} | {{shoplineProductReview.total}} {{'product.product_review.reviews' | translate}}

{{amazonProductReview.avg_rating}} {{'product.product_review.stars' | translate}} | {{amazonProductReview.total_comment_count}} {{'product.product_review.reviews' | translate}}

數量組合數量

以優惠價加購商品 (最多 {{ addItemQuantity }} 件)

LG 18650 鋰電池 2600mAh 平頭

優惠價 NT$115

LG 18650 鋰電池 3400mAh 平頭

優惠價 NT$220

一次最大商品購買數量限制為 99999

該數量不適用，請填入有效的數量。

售完

若想購買，請聯絡我們。

商品描述

送貨及付款方式

商品描述

【注意事項】商品為散件包裝,需自行組裝

商品不含電池,可選擇加購電池

商品簡介

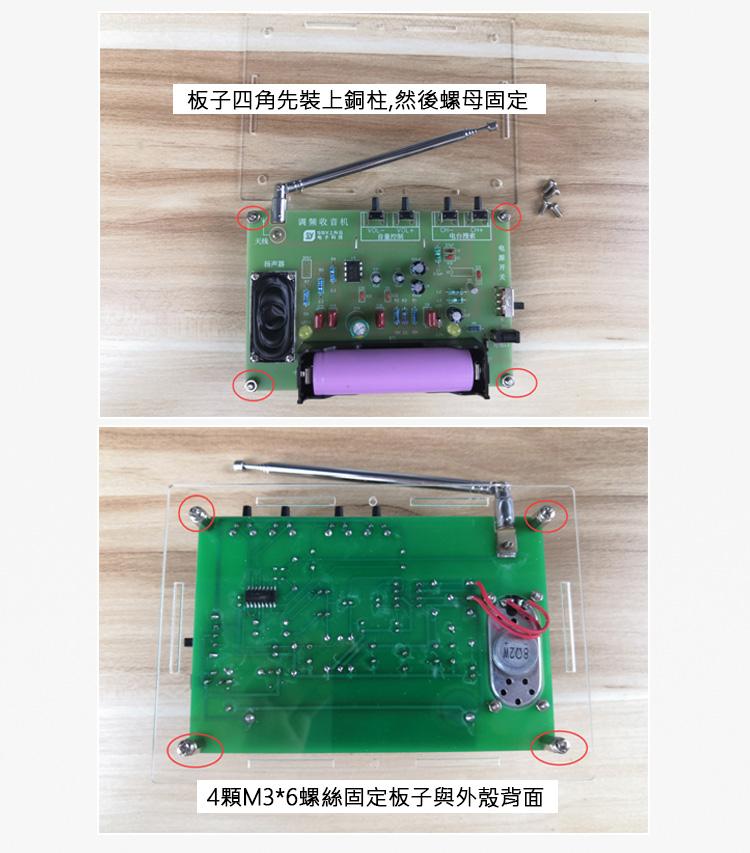

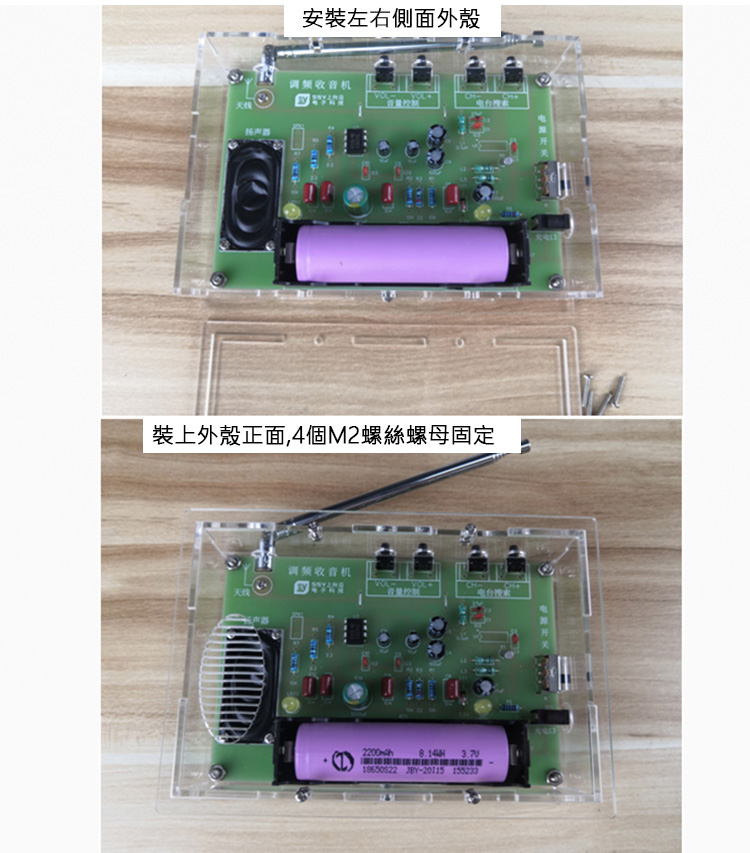

組裝影片

商品特色

RDA5807FP 收音晶片
FM接收頻段 65-108MH
噪音小
靈敏度高
抗干擾能力強
音質增強

本套件設計收音部分採用RDA5807FP收音晶片,實現FM功能。RDA5807FP晶片具有65-108MHZ全球FM接收頻段相容的效果,具備噪音消除、軟靜音、低音增強、靈敏度高、噪音小、抗干擾能力強等優點。功放部分採用TDA2822功率放大集成電路,具有電路簡單、音質好、電壓範圍寬等特點。

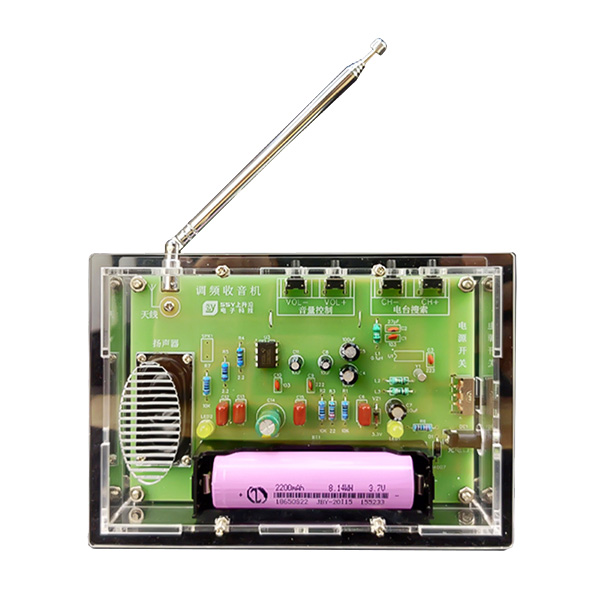

收音機DIY套件

FM接收頻段 65-108MH

RDA5807FP晶片具有65-108MH全球FM接收頻段相容的效果,具備噪音消除、軟靜音、低音增強、靈敏度高、噪音小、抗干擾能力強等優點。

收音機DIY套件

功放部分採用TDA2822功率放大集成電路

功放部分採用TDA2822功率放大集成電路,具有電路簡單、音質好、電壓範圍寬等特點。

收音機DIY套件

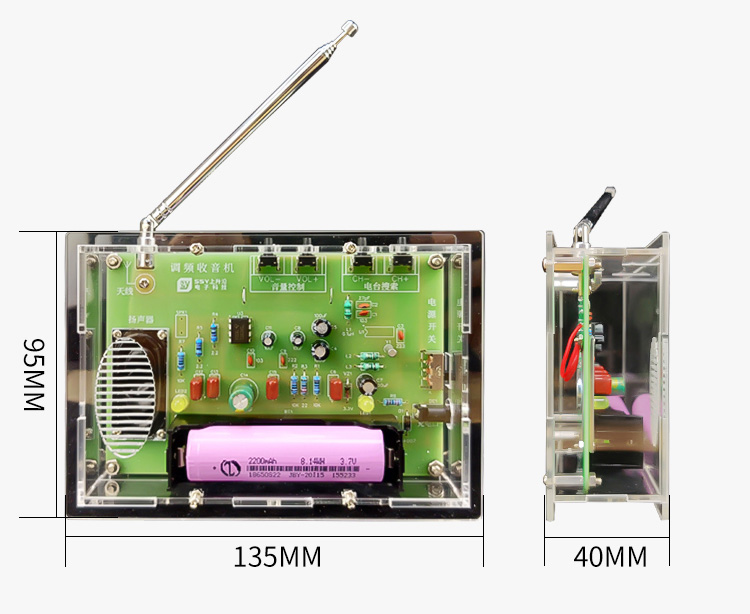

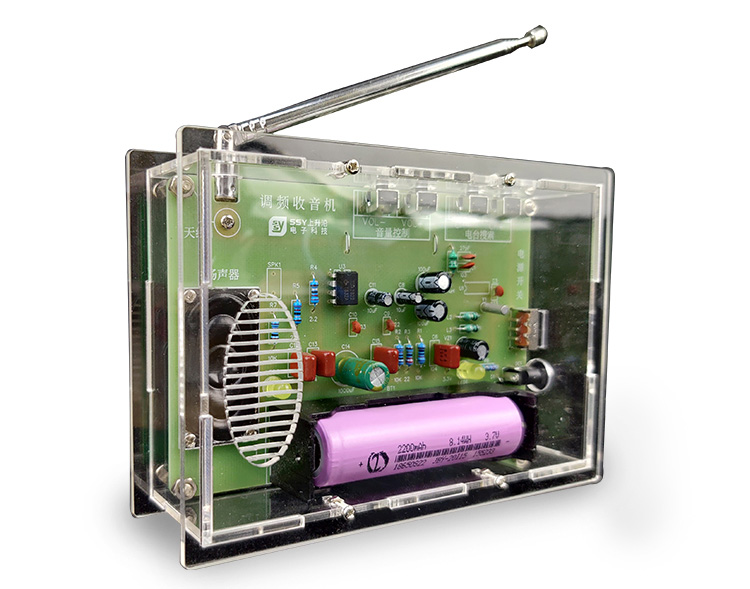

尺寸圖

收音機DIY套件尺寸圖

商品規格

供電方式：單節鋰電池、5V電源線
晶片類型：RDA5807FP、TDA2822
揚聲器：2040方型喇搭8R/2W
外觀尺寸：135*95*40 (mm)
天線長度：全長350mm(未伸展107mm)
說明：發貨為散件需自行焊接

收音機DIY套件尺寸圖

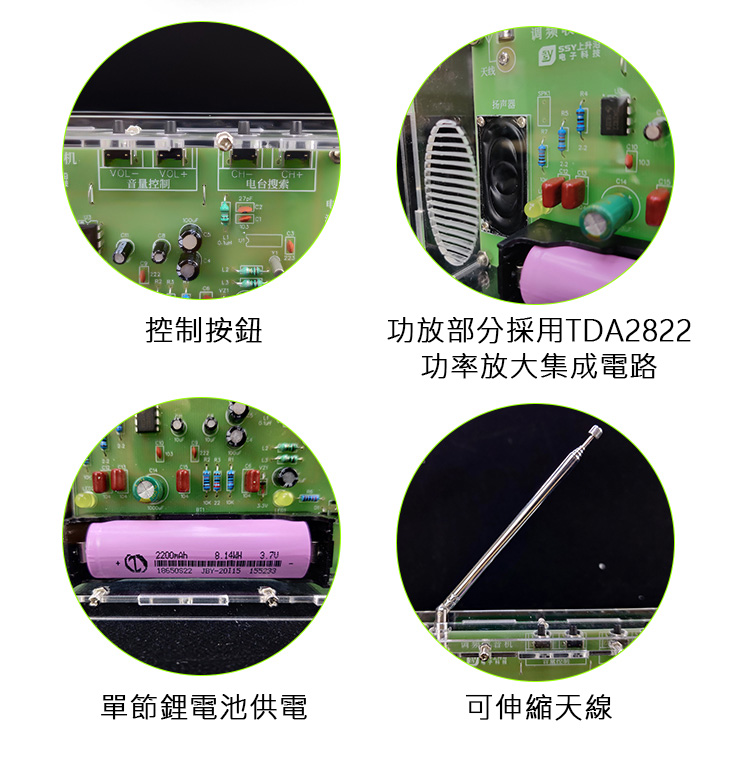

收音機DIY套件商品特色

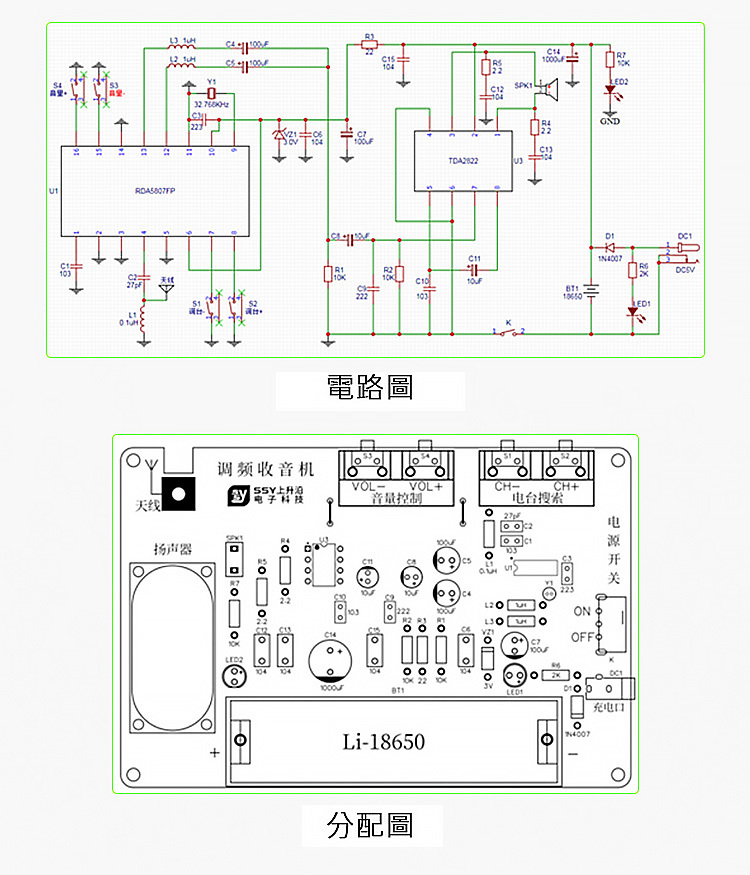

收音機DIY套件電路圖

出貨清單	元件位置	數量

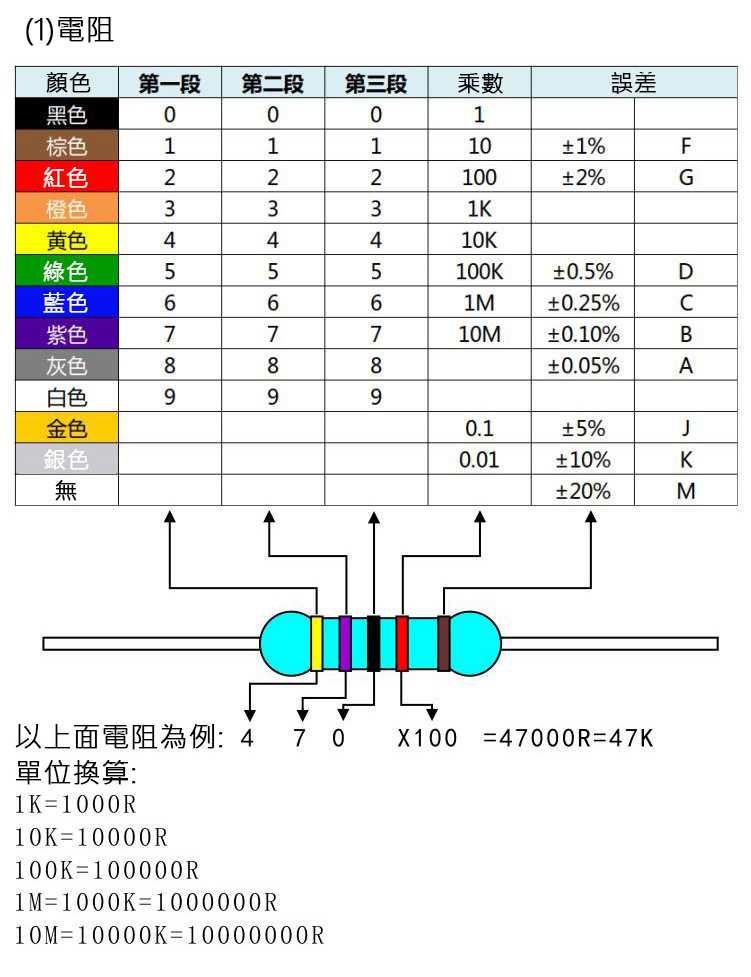

1/4W 電阻 10K	R1, R2, R7	1
1/4W 電阻 22R	R3	1
1/4W 電阻 2.2R	R4, R5	1
1/4W 電阻 2K	R6	1
瓷片電容 103	C1, C10	2
瓷片電容 27pF	C2	2
瓷片電容 223	C3	3
瓷片電容 222	C9	1
CBB電容 104	C6, C12, C13	2
電解電容 100uF/25V	C4, C5, C7	2
電解電容 10uF/25V	C8, C11	1
電解電容 1000uF/16V	C14	4

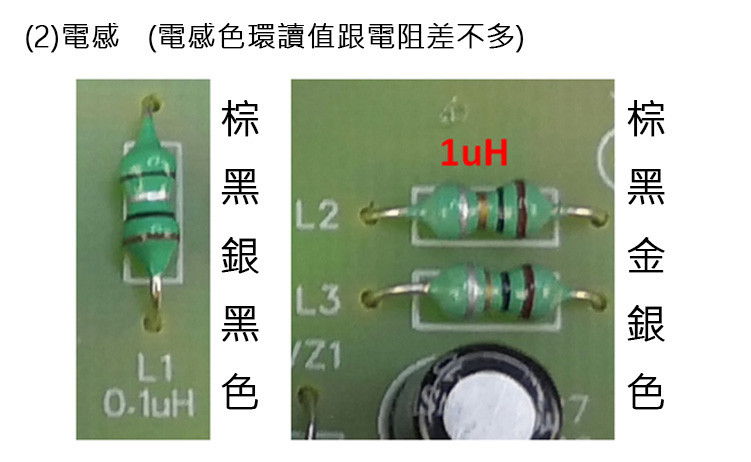

色環電感 0.1uH	L1	1
色環電感 1uH	L2, L3	4

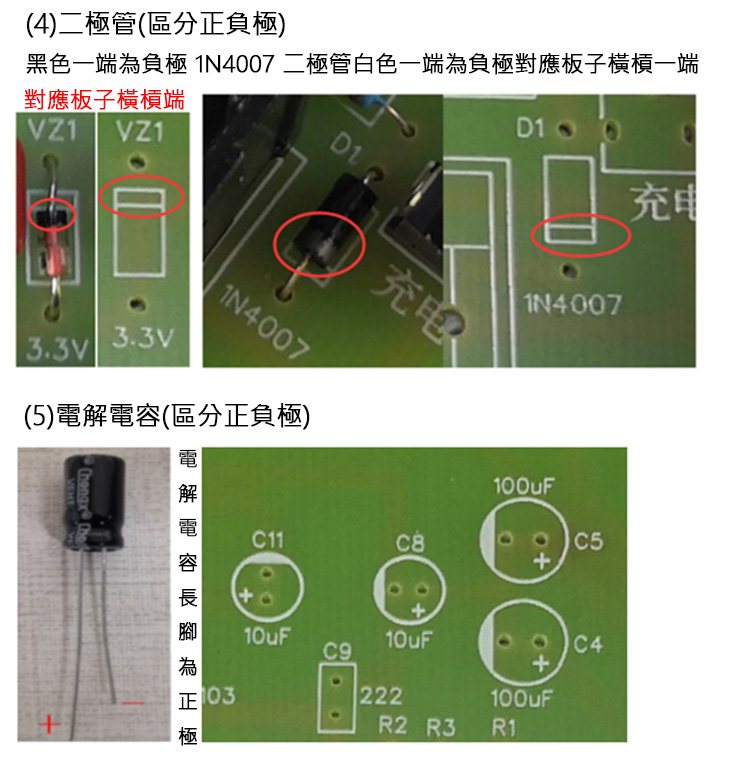

二極管 1N4007	D1	4
穩壓二極管 3.0V	VZ1	8
紅色發光二極管	LED1, LED2	1
側腳按鍵 669mm	S1~S4	1
晶振 32.768KHz	Y1	1
RDA5807FP晶片	U1	4
TDA2822M晶片	U2	4
DC002電源座(配充電線)	DC1	8
撥動開關 SS12F23G5	K	4
2040方型喇叭 8R/2W		1
拉桿天線(配M2.5螺絲)		8
18650鋰電池盒1節	BT1	1
18650鋰電池盒(選配)		1
PCB板子		1
