LED音樂頻譜/時鐘DIY套件

全店，滿千免運優惠(限郵寄和超商純取貨)

全店，本賣場無實體店面，無提供自取服務，敬請見諒。

{{shoplineProductReview.avg_score}} {{'product.product_review.stars' | translate}} | {{shoplineProductReview.total}} {{'product.product_review.reviews' | translate}}

{{amazonProductReview.avg_rating}} {{'product.product_review.stars' | translate}} | {{amazonProductReview.total_comment_count}} {{'product.product_review.reviews' | translate}}

{{ title.name_translations | translateModel }} : {{variationName[$index] | translateModel}}

數量

一次最大商品購買數量限制為 99999

該數量不適用，請填入有效的數量。

售完

若想購買，請聯絡我們。

商品描述

送貨及付款方式

商品描述

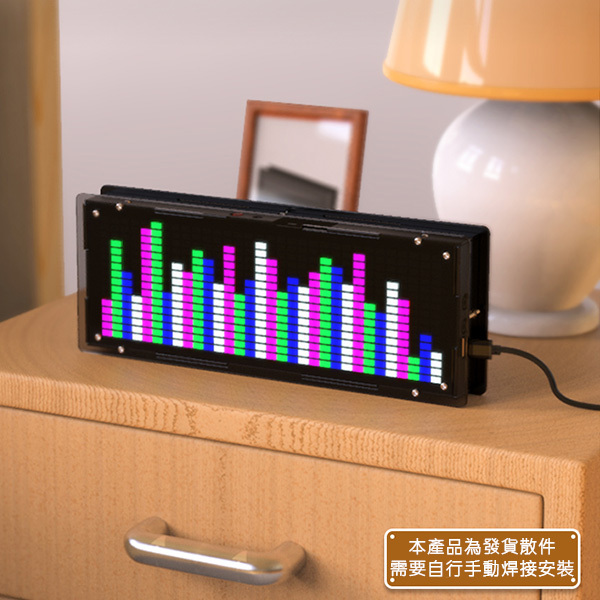

【注意事項】商品為散件包裝,需自行手動焊接安裝。套件商品皆不含外殼。

組裝影片

商品特色

支援8種不同頻譜效果
支援7種不同時鐘效果
LED 點陣專用驅動 TM1640
DS1302 時鐘晶片
帶斷電保持時間功能
支援3組鬧鐘設置
支援實時溫度顯示
支援自動亮度與8級亮度調節
支援智慧切換頻譜模式

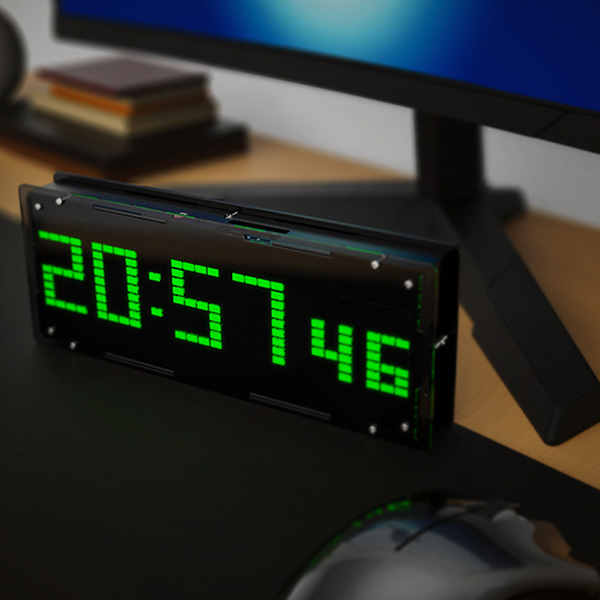

時鐘功能

採用高性能,低功耗的DS1302時鐘晶片,帶斷電保持功能,斷電後可繼續顯示時間。

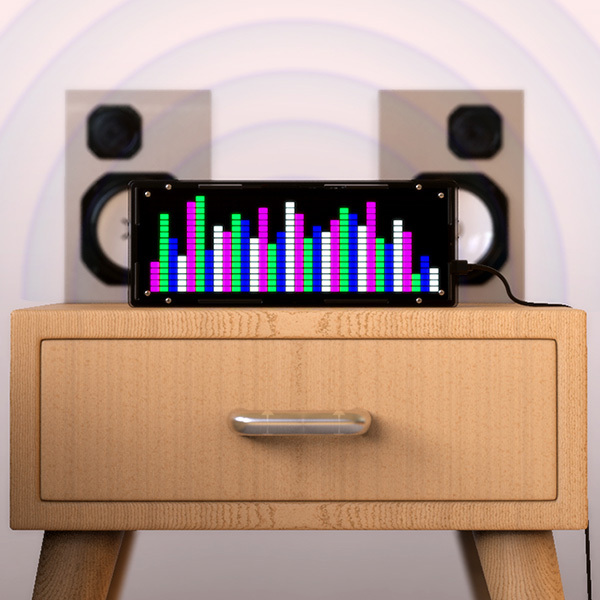

音樂頻譜功能

在頻譜模式下,可以短按右鍵切換頻譜樣式。

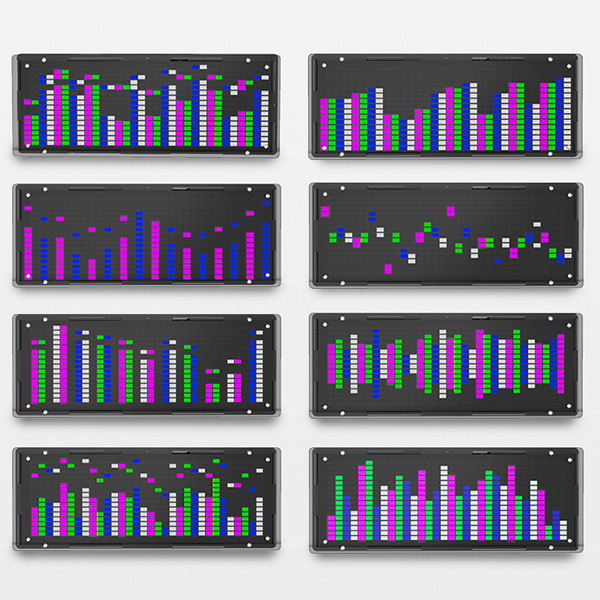

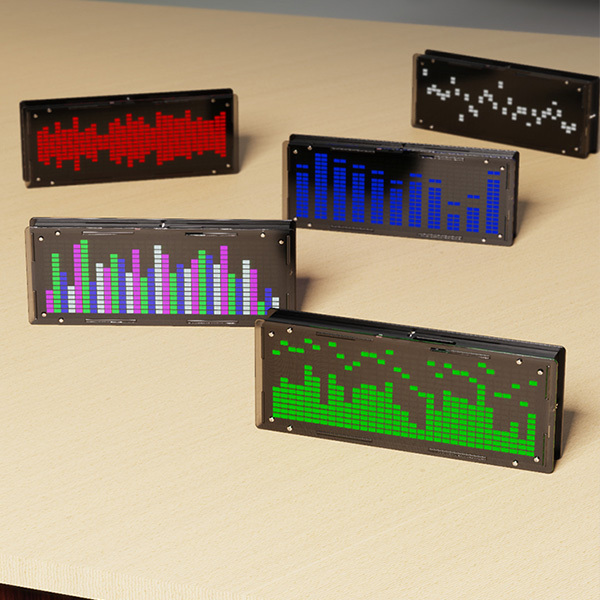

多種頻譜顯示效果

8種效果—柱狀式、點狀式、峰值式等(可以在設置裡面切換頻譜顯示效果)。

支援８種頻譜效果

可以在設定裡面切換頻譜顯示效果

支援８級亮度調節與自動亮度功能

８級亮度調節，同時有自動亮度功能（可以在設定鋰自動調節）

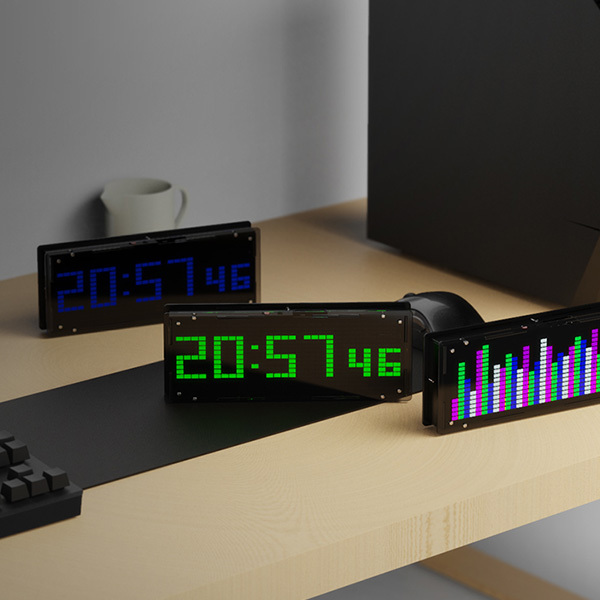

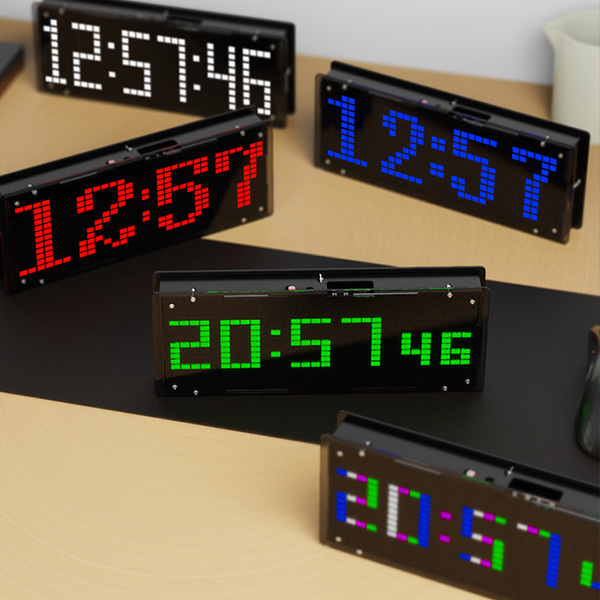

多種時鐘效果與多種顯示顏色（可選）

７種效果（字體不同，帶秒顯示)。多種顯示顏色可選

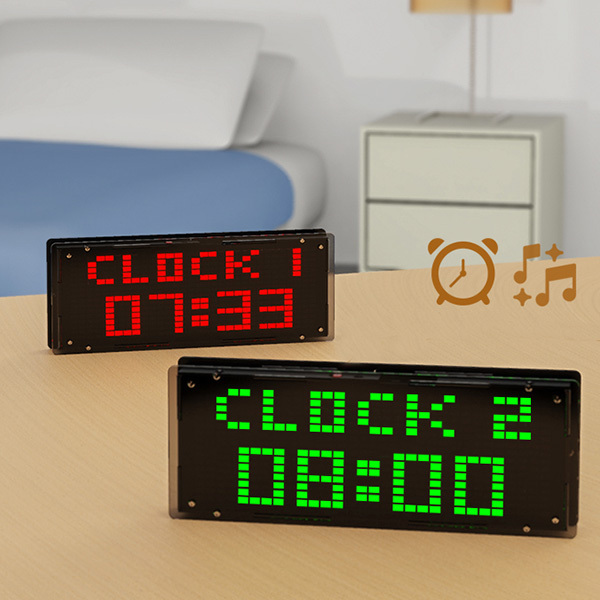

支援自定義鬧鐘功能　可選７種音樂鈴聲

時鐘可設定３組鬧鐘，可選７種音樂鈴聲也可顯示當前溫度值，在設定開啟後，時間和溫度會輪流顯示。

使用１Ｔ高速處理器

該處理器帶有高精度ＡＤＣ，採樣音頻訊號後通過ＦＦＴ快速傅里換算法處理，實時顯示當前音樂頻率幅度。

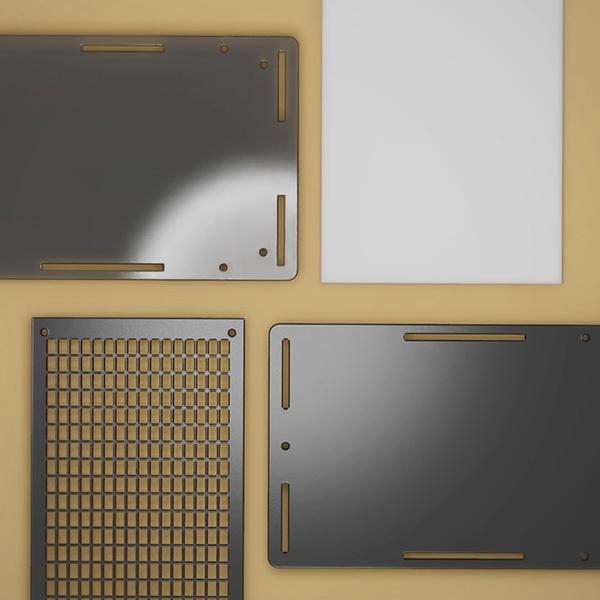

專用LED柵格+隔光紙

帶壓克力外殼,亮度更均勻,顯示效果佳

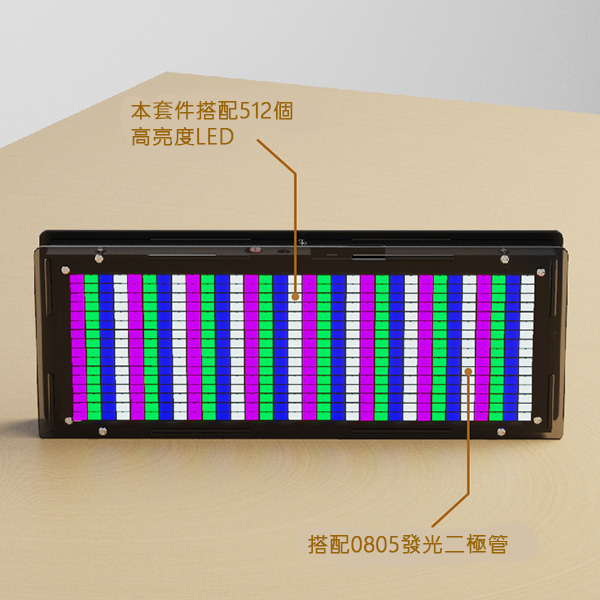

512個高亮度LED

0805發光二極管,搭配柵格實現像素點陣效果

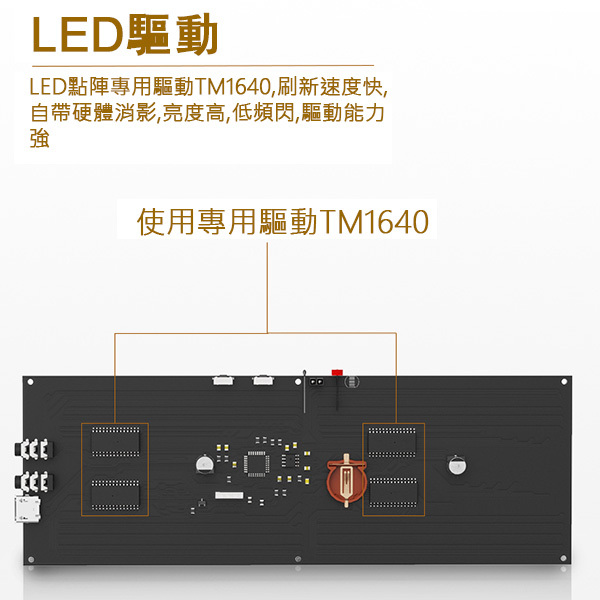

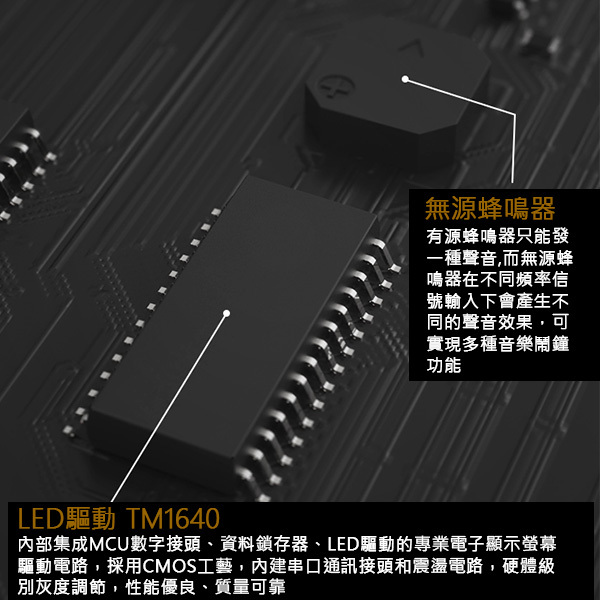

搭配LED驅動TM1640與無源蜂鳴器

只為了顯示更好的效果和體驗

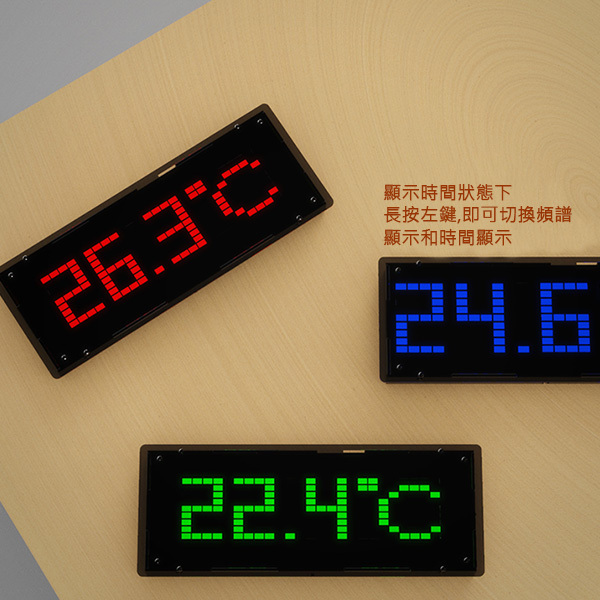

支援溫度顯示功能

套件帶熱敏電阻，可顯示當前溫度，設定開啟後，時間和溫度會輪流顯示。

控制說明

按鍵說明
長按左鍵	切換頻譜顯示和時間顯示
在頻譜模式下
短按右鍵	切換頻譜模式
在時鐘模式下
短按左鍵	進入名單設定
短按右鍵	設定功能
TIME	設定當時時間分鐘和小時
MODE	時間顯示 1-7種
CLOCK1	鬧鐘1分鐘小時設定,最後1為開啟鬧鐘,0為關閉
CLOCK2	鬧鐘2分鐘小時設定,最後1為開啟鬧鐘,0為關閉
CLOCK3	鬧鐘3分鐘小時設定,最後1為開啟鬧鐘,0為關閉
BELL	鬧鐘鈴聲選擇
LUN	亮度設定, 1-8級亮度 , 0為自動亮度模式
T/C	設定1時,時間和溫度輪流切換
T/C	設定0時,不顯示溫度

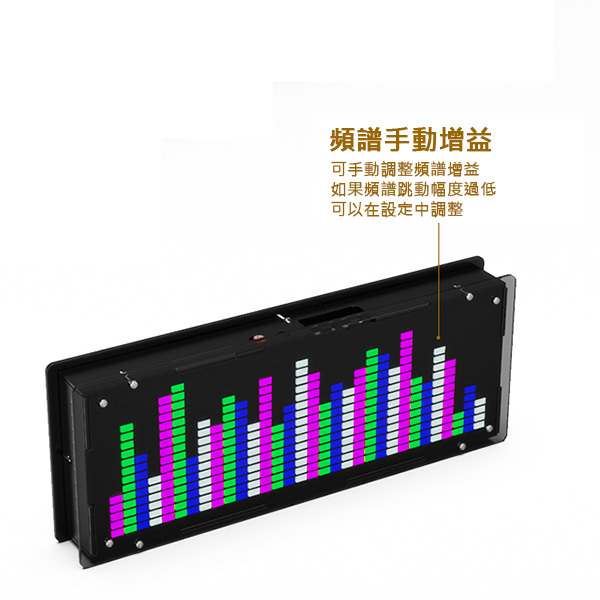

GAIN	音樂頻譜增益,數字越大,跳動幅度越大(容易超過螢幕的情況下,設定中減少增益)

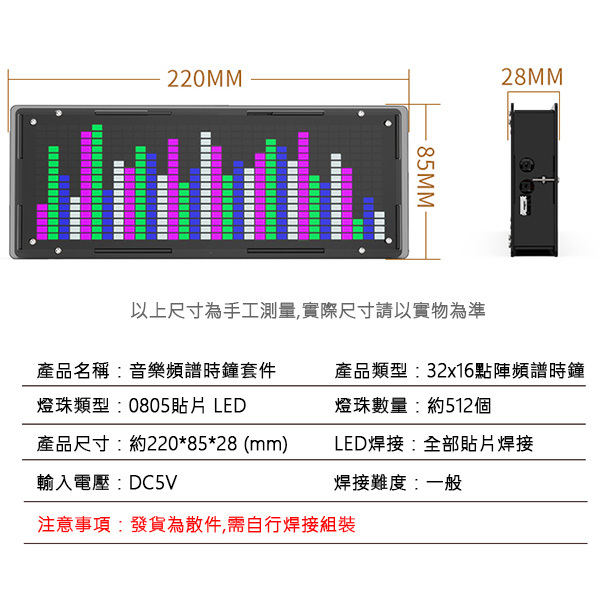

尺寸圖

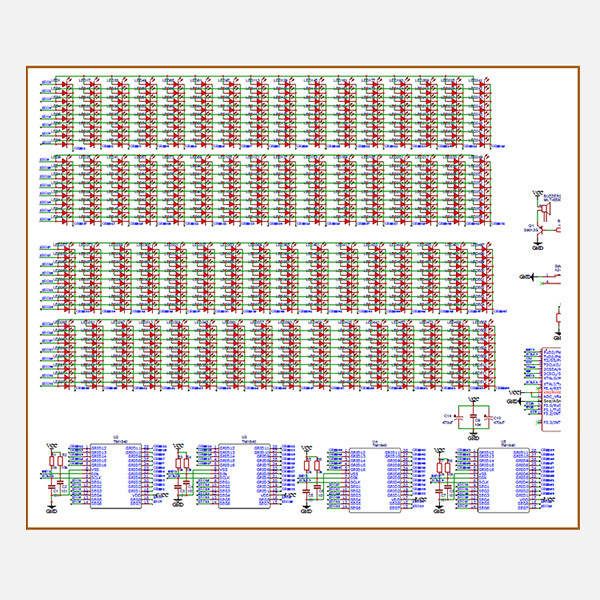

電路圖

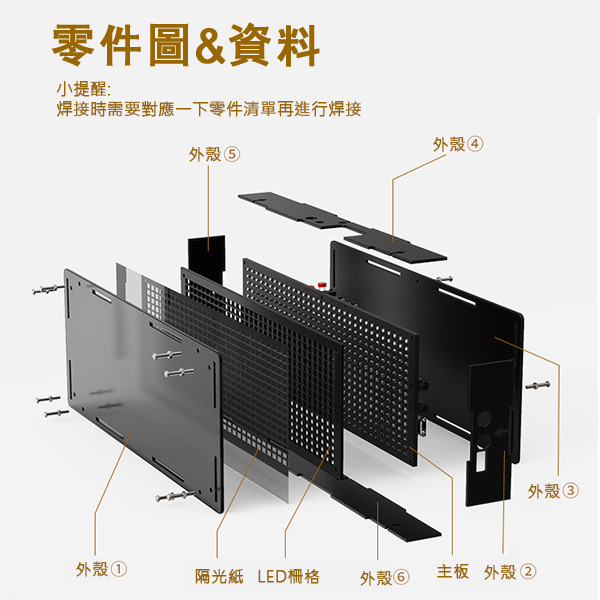

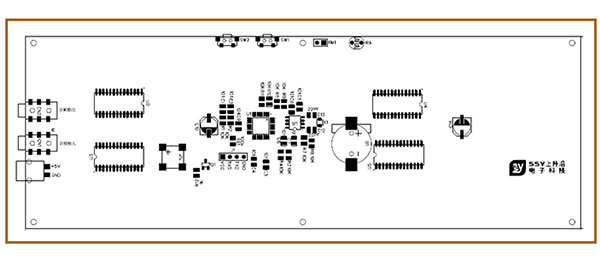

配件圖

商品清單	元件位置	數量
貼片STC8H1K28單片機LQFP32	U1	1
貼片TM1640驅動晶片	U2, U3, U4, U5	4
貼片DS1302時鐘晶片		1
220uf 16v貼片電解電容	C10, C14	2
0805 貼片電阻10K	R1--R10	10
0805 貼片電阻1K	R12	1
0805 貼片電阻100K	R13	1
0805 瓷片電容100PF	C1--C8	8
0805 瓷片電容22PF	C12, C13	2
0805 瓷片電容1.0UF(104)	C9	1
貼片三極管9012	Q1	1
2*6插件晶振32.768Khz		1
鈕扣電池座 CR1220		1
鈕扣電池		1
插件光敏電阻		1
插件熱敏電阻		1
貼片按鍵363.5 側貼90度		2
貼片音頻座		2
2腳插件安卓電源座		1
貼片無源蜂鳴器5V 8530		1
貼片0805LED		512
PCB板		1
白色PET勻光紙厚度0.1mm		1
安卓電源線		1
音頻線		1
外殼(需另外選購)		8

規格	產品貨號	區號
未焊接	368040302340	Pc01-03-B03
已焊接	368040302341	Pc04-04-A01
套件外殼	368040302342	Kc02-04-D04
