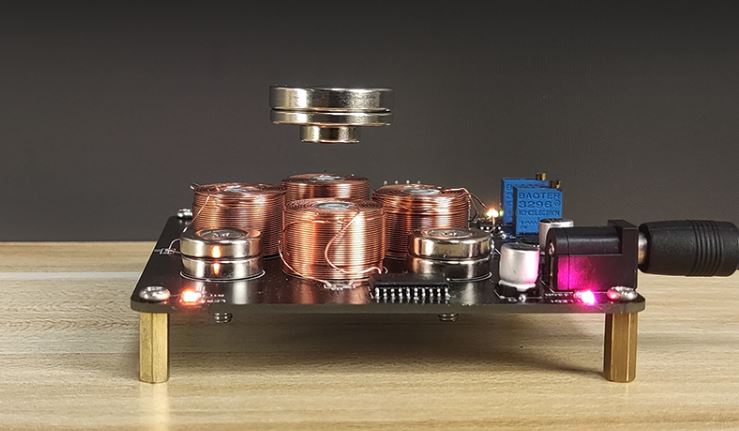

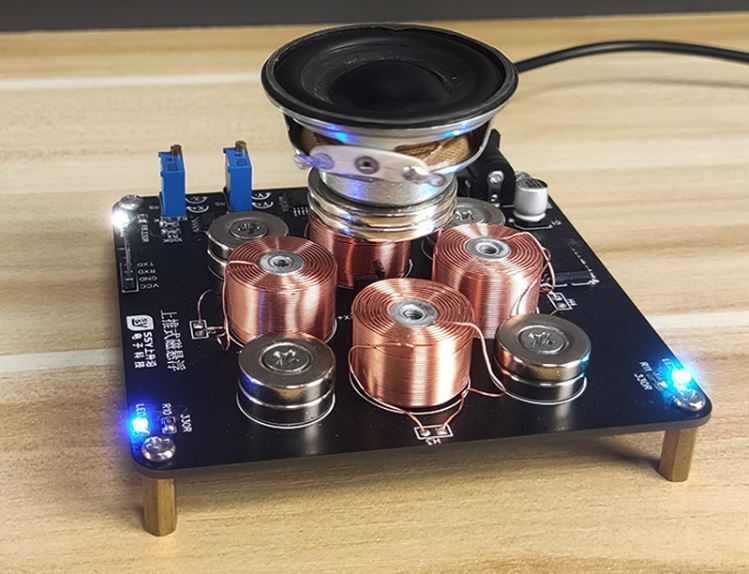

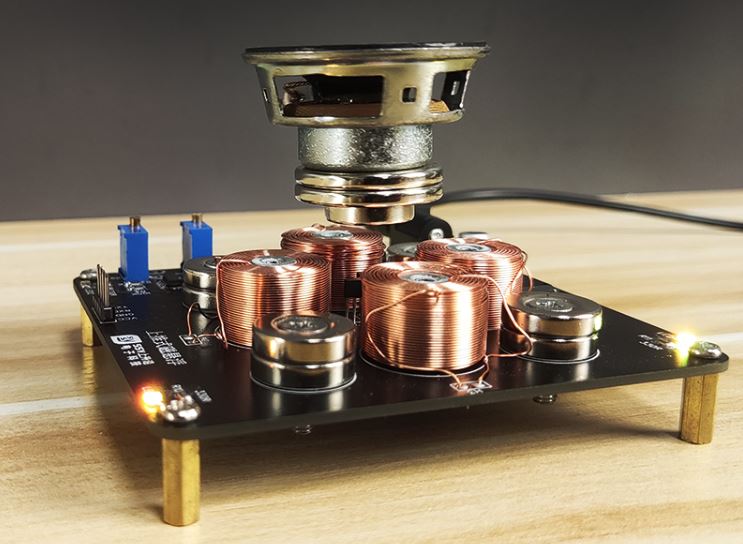

下推式磁懸浮電子DIY套件

該產品主要有單片機，強力磁鐵，線圈，霍爾感測器，信號放大電路，Ｈ橋驅動電路，DC-DC降壓電路組成，採用閉還控制方式使懸浮物體的姿態動靜態特性達到設定的要求。
單片機通過採樣2個霍爾感測器不斷檢測懸浮體的位置，通過驅動H橋電路控制線圈輸出磁場力，使得懸浮體不會偏離中心位置，能實現長時間穩定懸浮的功能。

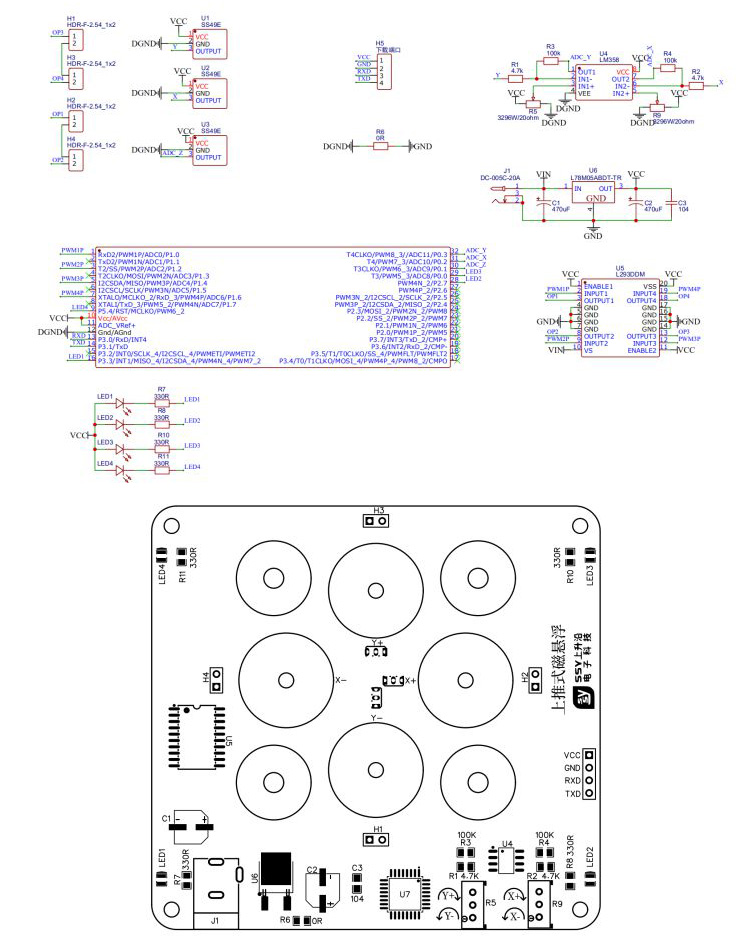

腳位圖

使用說明

• 請將懸浮系統底座放在水平面桌上(如果桌面沒有水平將無法達到懸浮效果)
• 接通懸浮基座電源(請用原廠提供的專用電源),正常通過電源後電源指示燈不亮,旋轉上懸浮磁鐵後,指示燈即燈亮
• 雙手維持水平.手握懸浮物體,在基座的正上方(約10cm處),使展示拖緩緩並垂直地接近系統底座中心,當您感到一股來自底座的力量後,便可以將其懸浮,該位置就是懸浮位置處(大約在底座上方12~15mm)。把握好平衡感之後,緩緩地放開雙手,便可將其在空中懸浮並旋轉。
• 請確認該系統遠離電子產品(至少20公分),例如電腦、音響、等帶有磁力和電波的產品,否則懸浮電源將會中斷,無法正常懸浮。若長期不使用,請將懸浮托與底座分開放置。
• 安裝磁鐵請駐要分清楚NS方向,懸浮托與底座磁鐵相吸狀態下,放置懸浮托時,指示燈亮,不放燈不亮。說明磁鐵方向安裝正確,反之即為裝反。

注意事項

• 避免將展示托電在堅硬的地面上或是與其他物體碰撞,則將損壞懸浮系統
• 請確保懸浮托放在懸浮系統的正確位置,如果不在正確位置將不能正常懸浮
• 避免劇烈震動或敲擊底座,否則將損壞底座內懸浮系統裝置
• 此產品具有磁性,請與手錶、隨身硬碟等容易被消磁物體保持20公分以上的距離
• 請勿在短時間內多次將懸浮托反覆放在底座上方,否則容易影響懸浮拖放置的難度,並導致其懸浮系統熱量迅速上升
• 使用過程中如果展示托放置困難,請將底座斷電.並於五分鐘後重新啟動機器

• 供電電源：12V-1.5A
• 浮子可秤重較輕物體(50g以下)
• 主板：懸浮系統通過單片機控制,省去複雜的外圍電路,焊接簡單,只用到少量的元件,控制更加穩定可靠。
• 注意：長時間工作,1293晶片會有發熱的現象
• 尺寸:90x90x25(mm)
• 成品重量180g

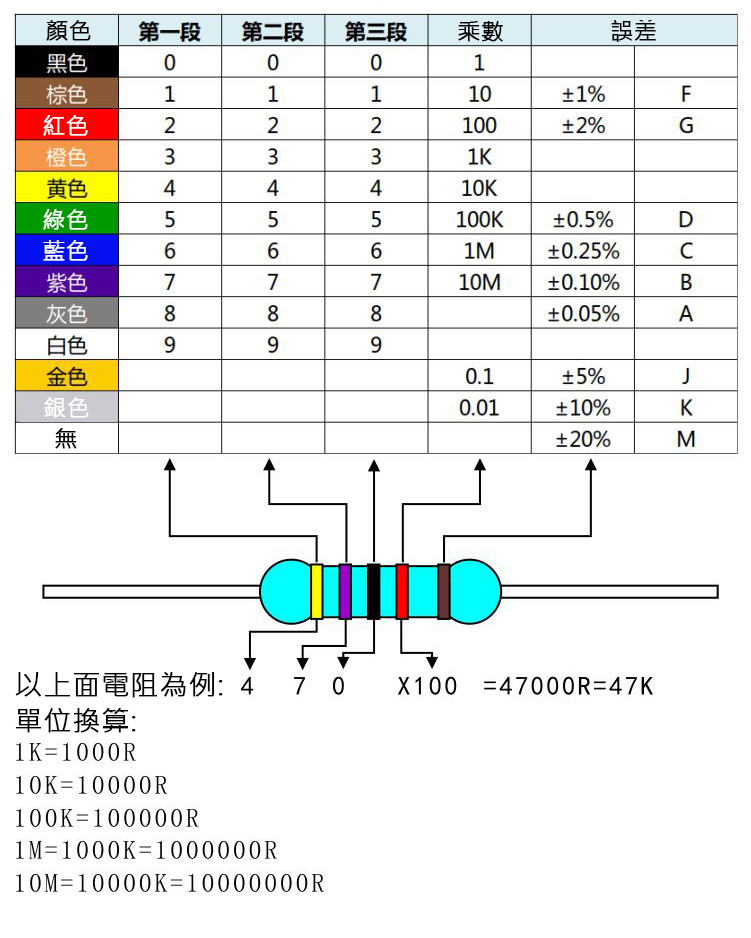

電阻色環識別

• 下推式磁懸浮電子DIY套件 x 1
