燒錄器用來幹什麼？
以前
產品量產的時候，電腦通過JTAG/SWD下載器或者串口下載程序到產品中，效率低，操作麻煩。
現在
把程序一次性下載到脫機燒錄器，然後通過燒錄器下載到多個產品中。徹底地擺脫電腦，下載速度快，效率高，在量產中大量使用。
下載速度快
正點原子P100脫機下載器對程序進行了多重優化，大大提升下載速度，燒錄速度大大高於行業平均水平。
| 晶片 | 測試條件 | 文件大小 | P100 |
| STM32F103ZE | 全片擦除+編程+校驗 | 512KB | 17.2 |
| STM32F407ZG | 全片擦除+編程+校驗 | 512KB | 13.4 |
| STM32F767IG | 全片擦除+編程+校驗 | 512KB | 13.3 |
| STM8S207CB | 全片擦除+編程+校驗 | 128KB | 6.5 |
| STM8S207CB | 全片擦除+編程 | 128KB | 4.5 |
| STM8L151C8 | 全片擦除+編程+校驗 | 64KB | 4.4 |
| STM8AF6286 | 全片擦除+編程+校驗 | 128KB | 6.5 |
| STM8AL3LE8 | 全片擦除+編程+校驗 | 64KB | 4.4 |
支援晶片種類多
正點原子P100脫機下載器目前支援市面大多數STM32/GD32/HK32/CS32/STM8/Nordic/CC25/MM32/N76E/MS51/ML51/SPI Flash/AT32/CH32/CM32等晶片，列表型號均測試通過。
| 晶片廠商 | 晶片類型 | 晶片系列 |
| 意法半導體（STMicroelectronics） | STM32 | STM32F0xx |
| STM32F1xx |
| STM32F2xx |
| STM32F23xx |
| STM32F4xx |
| STM32F7xx |
| STM32H7xx |
| STM32G0xx |
| STM32G4xx |
| STM32L0xx |
| STM32L1xx |
| STM32L4xx |
| 晶片廠商 | 晶片類型 | 晶片系列 |
| 兆易創新（GigaDevice） | GD32 | GD32E10x |
| GD32E23x |
| GD32F10x |
| GD32F1x0 |
| GD32E20x |
| GD32E30x |
| GD32E3x0 |
| GD32F4xxx |
| GD25 | GD25Q05xx,GD25VQ05xx,GD25LQ05xx |
| GD25Q10xx,GD25VQ10xx,GD25LQ10xx |
| GD25Q16xx,GD25VQ16xx,GD25LQ16xx |
| GD25Q20xx,GD25VQ20xx,GD25LQ20xx |
| GD25Q32xx,GD25VQ32xx,GD25LQ32xx |
| GD25Q40xx,GD25VQ40xx,GD25LQ40xx |
| GD25Q64xx,GD25VQ64xx,GD25LQ64xx |
| GD25Q80xx,GD25VQ80xx,GD25LQ80xx |
| GD25Q127xx,GD25VQ127xx,GD25LQ128xx |
| GD25Q256xx,GD25VQ256xx,GD25LQ256xx |
| 晶片廠商 | 晶片類型 | 晶片系列 |
| 靈動微（MindMotion） | MM32 | MM32F0010xx |
| MM32F003xx |
| MM32F0130xx |
| MM32F031xx |
| MM32F032xx |
| MM32F103xx |
| MM32F3270xx |
| MM32L0xx |
| MM32L3xx |
| MM32SPIN0xx |
| MM32SPIN2xx |
| MM32W0xxxB |
| MM32W3xxxB |
| MM32F0020xx |
| MM32F014xx |
| MM32F0040xx |
| 晶片 | 測試條件 | 文件大小 |
| 航順(HK) | HK32 | HK32F030xx(不支援HK32F030Mxx/F0301Mxx) |
| 512KB |
| 芯海科技(CHIPSEA) | CS32 | CS32F030xx |
| 極海半導體(Geehy) | APM32 | APM32F030xx |
| APM32F103xx |
| APM32F407 |
| APM32E103xx |
| 雅特力(ARTERY) | AT32 | AT32F421xx |
| AT32F425xx |
| AT32F415xx |
| AT32F413xx |
| AT32F403xx |
| AT32F403Axx |
| AT32F407xx |
| AT32F435xx |
| AT32F437xx |
| 沁恆(WCH) | CH32 | CH32F10x |
| CH32F20x |
| 睿芯（RTCHIP） | RX32 | RX32F103xx |
| 中移芯昇 | CM32 | CM32M10xx |
| 晶片 | 測試條件 | 文件大小 |
| 國民技術(Nation) | N32 | N32L40xx |
| N32L43xx |
| N32G43xx |
| N32G45xx |
| N32G030xx |
| Nordic | NRF | APM32F103xx |
華邦電子(WindBond)
W25Qxx全系列 | W25 | W25X05 |
| W25Q10,W25X10 |
| W25Q20,W25X20 |
| W25Q40,W25X40 |
| W25Q80 |
| W25Q16 |
| W25Q32 |
| W25Q64 |
| W25Q128 |
| W25Q256,W25Q257 |
| 晶片廠商 | 晶片類型 | 晶片系列 |
博雅（Boya）
BY25Qxx全系列 | BY25 | BY25D05 |
| BY25D10 |
| BY25D20 |
| BY25Q40,BY25D40 |
| BY25Q80,BY25D80 |
| BY25Q16,BY25D16 |
| BY25Q64 |
| BY25Q128 |
| BY25Q256 |
| 晶片廠商 | 晶片類型 | 晶片系列 |
旺宏電子（MXIC）
MX25Lxx全系列 | MX25 | MX25x512xx |
| MX25x10xx |
| MX25x20xx |
| MX25x40xx |
| MX25x80xx |
| MX25x16xx |
| MX25x32xx |
| MX25x64xx |
| MX25x128xx |
| MX25x256xx |
提示：上圖是全功能版本支援序列，不同版本支援不同序列

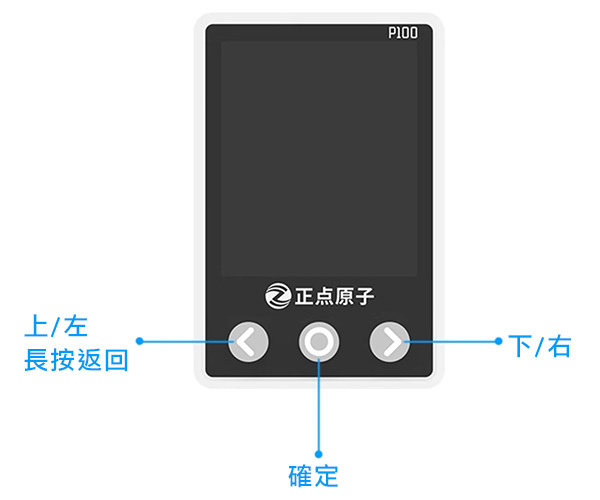

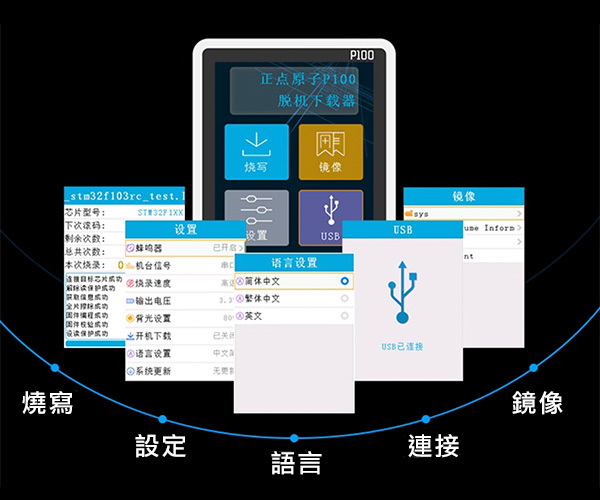

按鍵功能
人機交互界面通過按鍵實現，不支援觸控
P100對比Mini-Pro增加功能：
- 1:內建SD卡，支援儲存多個燒錄鏡像，一個文件夾可以儲存100個燒錄鏡像，最多支援100個文件夾
- 2:支援來回切換燒錄鏡像來燒錄不同的晶片
- 3:2.8吋IPS大螢幕顯示，與普通LCD液晶螢幕相比，視覺無死角，介面簡潔酷炫，具有優異的人機交互的體驗
強大的功能：（30多種）
- 支援儲存多個鏡像並支援切換鏡像來燒錄不同的晶片
- 增加了設備密碼管理的功能
- 不同鏡像自動跳轉切換的功能
- 鏡像支援多硬體一次性燒錄：一個鏡像支援多達10個硬體一次燒錄，解決其他脫機下載器多個硬體要多次燒錄的問題
- 鏡像文件加密儲存，防破解，保護用戶知識產權
- 支援指定地址燒錄：可以將用戶自定義的數據（軟硬體版本訊息，標誌訊息，生產日期等），字庫等以文件形式添加到上位機，指定好文件的地址後，與晶片的程序硬體一同配置到脫機下載器中，然後分跌燒錄到晶片的指定地址中
- 支援短路保護，反接保護，提高硬體穩定性
- 支援多種擦除方式：按塊擦除、全片擦除以集BANK擦除
- 支援數據校驗：校驗燒錄到目標晶片的數據是否正確
- 支援設置讀保護：可設置為Level-0、Level-1、Level-2級別
- 支援自動解除讀保護：在燒錄前解除之前設置了讀保護的晶片
- 支援自動啟停燒錄：當脫機下載器檢測到目標晶片時將自動執行燒錄，燒錄結束後自動停止
- 支援手動燒錄：按下按鍵進行燒錄
- 支援LED/蜂鳴器/螢幕狀態指示：多方面觀察脫機下載器運行狀態/
- 支援輸出電壓調節：可輸出1.8/3.3/5V電壓
- 新塘支援：支援對N76E/MS51/ML51單片機選項字節進行配置
- NRF支援：支援NRF51/NRF52系列選項節進行配置
- STM8選項字節支援：支援對STM8的選項字節進行配置
- STM32/GD32支援：STM32L0xx STM32L1XX 支援EEPROM編程，STM32/GD32常見型號選項字節配置
- ATM32支援：選項字節編程，特殊功能和外接spi 儲存器暫不支援編程
- 支援燒錄速度調節：可調節燒錄十的時鐘頻率
- 燒錄完畢自動運行：燒錄完後將自動復為目標晶片運行用戶程序
- 支援燒錄次數限制：可以限制已經配置到脫機下載器中的用戶硬體能夠燒錄的最大次數，保護軟體產權
- 支援遠程文件：將用戶配置和硬體打包加密為一個只能對指定脫機下載器使用一次的加密文件，從而可以安全地將硬體發送到工廠使用而不用發送文硬體給工廠，防止勞動成果被竊取
- 支援UID自定義加密：使用自訂義的算法公式依據目標晶片UID和用戶自定義的UseID計算密鑰匙進行加密
- 支援滾馬寫入：往目標晶片FLASH寫入一個滾碼，每燒錄一次遞增，可用作產品的序列號碼
- 限定UID範圍燒錄：用戶指定一個UID範圍，脫機下載器只燒錄UID在所指定範圍的晶片
- 支援隨機數填充：用戶指定一個地址範圍，脫機下載器會往其中寫入隨機數
- 支援機台訊號控制：通過機台訊號接口可以使用外部訊號控制燒錄，輸出燒錄狀態，同時支援串口機台訊號燒血用戶自定義變化的數據
- 支援設備當前配置一鍵查看：方便查看設備已有配置
- 支援硬體一鍵在線升級：簡單方便，確保產品升級方便
- 軟體自動設備檢測：插入設備到USB軟體自動檢測設備無需手動
- 數據加密：設備和PC通訊多次加密，確保數據安全性
- 設備儲存數據加密：設備中硬體儲存程序數據採用多種加密算法確保數據無法被解密，安全有效
- 支援燒錄地址有效性自動檢測，確保程序運行正確
- 多個硬體同時燒錄支援地址重疊檢查
- 主流的USB HID通訊方式及ＵＳＢ大容量儲存方式：電腦自帶驅動，無需額外安裝驅動
關鍵功能圖解

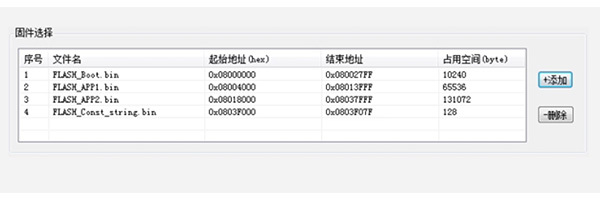

多文件上傳，如常見的BootLoader＋APP1＋APP2＋APP3＋．．．模式，可以一次性配置並燒錄，支援多達10個軟體

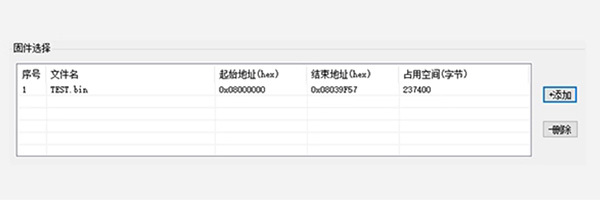

支援Hex/Bin/.S19文件上傳
自動解析Hex/Bin/S19文件各項參數，包括起始地址等

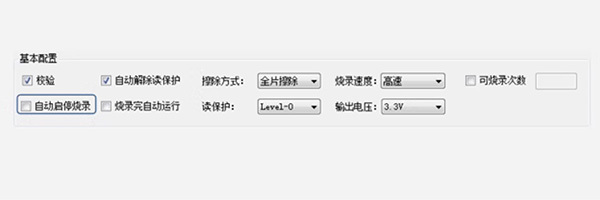

支援自動啟停燒錄
該功能在批量下載的時候非常有用。開啟該功能，當脫機下載器檢測到目標晶片時將自動執行燒錄，燒錄結束後自動停止。大大停車下載效率。

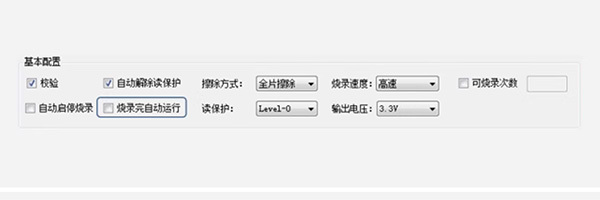

支援燒錄完畢自動運行
燒錄完畢後將自動復位目標晶片運行用戶程序。目標板自動運行能可以讓用戶直接感知燒錄結果。

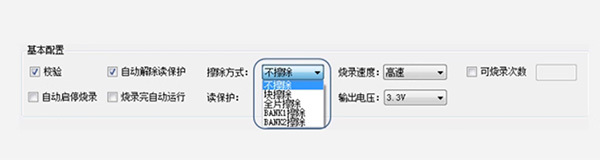

支援多種擦除方法
支援按塊擦除、全片擦除、對於擁有/設置了Dual-Bank的晶片支援Bank1/Bank2擦除。如果是全新的晶片，為了提高速度我們直接可以選擇不擦除。對於已經燒錄過的晶片，我們可以根據需要選擇不同的擦除方式。

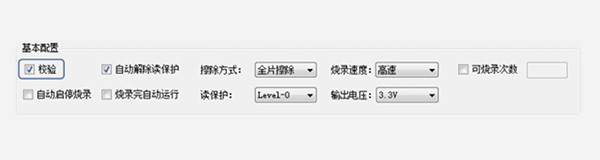

支援校驗燒錄程序數據
該功能校驗燒錄到目標晶片的數據是否正確。萬無一失的確保燒錄程序的完整性。

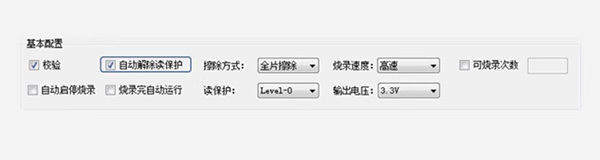

支援自動解除讀保護
該功能支援在燒錄前解除之前設置了讀保護的晶片，確保程序燒錄順利進行。

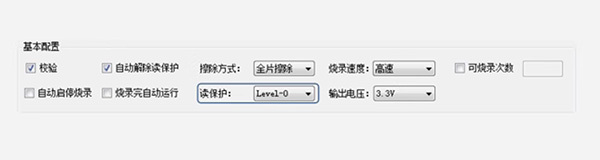

支援設置讀保護級別
該功能可設置讀保護級別為為level-0、level-1、level-2級
支援燒錄次數限制
可以限制已經配置到脫機下載器中的用戶硬體能夠燒錄的次數。這在工廠生產中，可以保護知識產權。有效的防止下載器被偷之後產品被大量複製的風險。

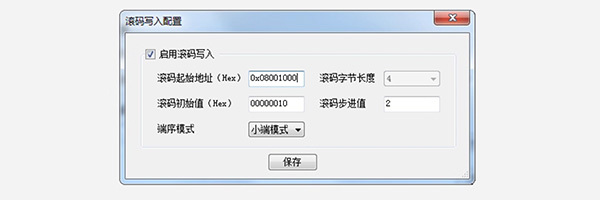

支援滾碼寫入功能
該功能往目標晶片FLASH地址寫入一個滾碼，每燒錄一次遞增，常用做產品的序列號。

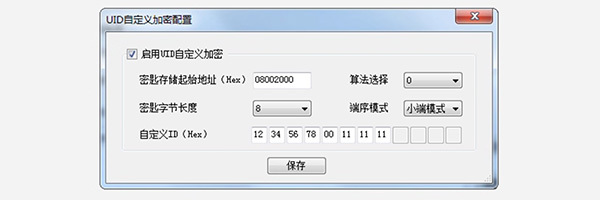

支援UID自定義加密
使用自訂義的算法公式一句目標晶片UID和用戶自定義的UserID計算密鑰進行加密。該功能確保程序只能運行在用戶晶片，程序被破解依然無法正常運行，保護產權。

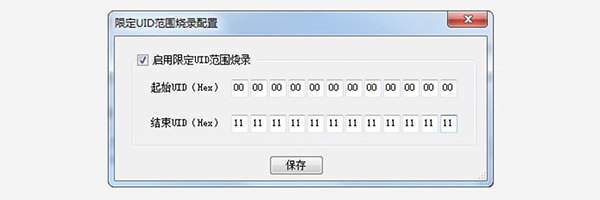

支援限定UID範圍燒錄
該功能用戶指定一個UID範圍，脫機下載器只燒錄UID在所指定範圍的晶片。保護程序不被盜取多次燒錄。

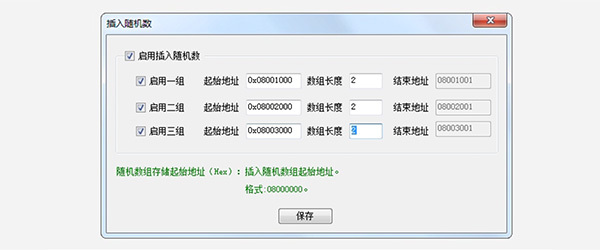

支援插入隨機數（FLASH指定區域）
該功能可以在用戶指定區域（起始地址+長度）插入隨機數。用戶可以使用該功能增加一些冗餘數據以保護一些重要訊息，也可以用於其他需要隨機數的算法中
支援新增晶片支援
正點原子P100脫機下載器根據不同的價格設置支援的晶片種類，同時支援添加License增加新的晶片型號支援。比如用戶購買了僅支援STM8的設備，但是後續需要用到STM32的脫機燒錄功能，那麼可以購買License添加STM32支援

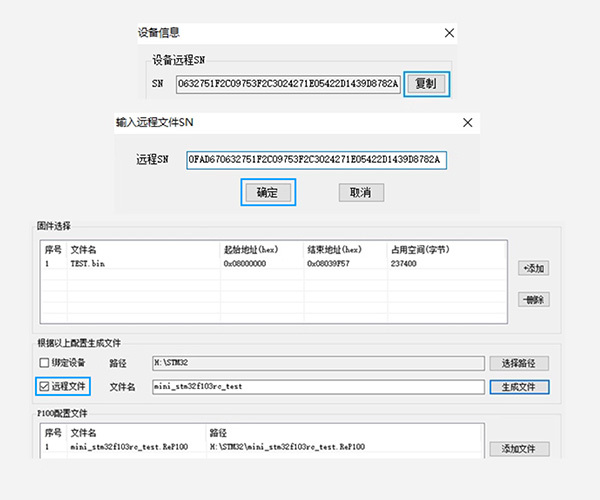

支援遠程文件功能
該功能將用戶的所有配置和硬體打包加密為一個只能對指定脫機下載器使用一次的加密文件，從而可以安全的將硬體發送到工廠使用而不用發送明文硬體給工廠，防止勞動成果被竊取。

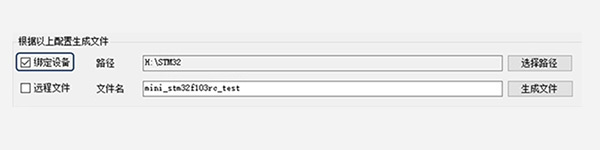

支援鏡像文件綁定設備
該功能可以使用生成的鏡像文件在指定的燒錄器設備上面使用，其他燒錄器不能使用該鏡像文件。

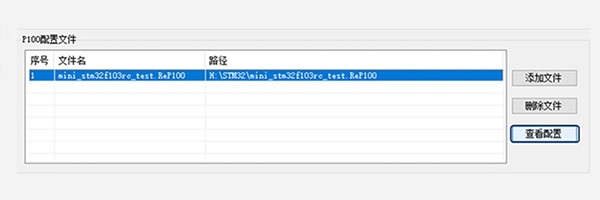

支援查看鏡像文件裡面的配置
該功能可以查看生成的鏡像文件的包含的配置訊息，方便用戶重新使用以前的配置而不需要重新配置（前面該鏡像文件生成時沒有隱藏配置）。

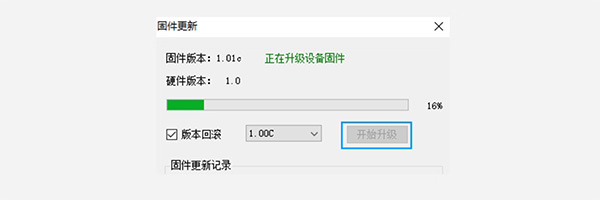

支援設備在線升級
只要電腦聯網，便可在線升級，確保硬體是全新版本。
出貨清單
內容清單
- P100主機 x 1
- P100轉接板 x 1
- USB TypeC線 x 1
- 4P 白色排線 20cm XH2.54 x 1
- 5P 白色排線 20cm XH2.54 x 1
- 4P 彩排線轉杜邦頭下載線 x 1
- 20P排線 下載器接口專用 x 1
- 收納盒 x1
