商品描述
商品特色
燒錄器用來幹什麼？
以前
產品量產的時候，電腦通過JTAG/SWD下載器或者串口下載程序到產品中，效率低，操作麻煩。
現在
把程序一次性下載到脫機燒錄器，然後通過燒錄器下載到多個產品中。徹底地擺脫電腦，下載速度快，效率高，在量產中大量使用。
下載速度快
正點原子P100脫機下載器對程序進行了多重優化，大大提升下載速度，燒錄速度大大高於行業平均水平。
支援晶片種類多
| 晶片廠商 | 晶片類型 | 廠家 | 支援 |
| STM32等 | STM32 | 意法半導體（ST） | ✓ |
| GD32 | 兆易創新（GigaDevice） | ✓ |
| AT32 | 雅特力（ARTERY） | ✓ |
| HK32 | 航順（HK） | ✓ |
| CS32 | 芯海科技（CHIPSEA） | ✓ |
| APM32 | 極海半導體（Geehy） | ✓ |
| CH32 | 沁恆(WCH) | ✓ |
| RX32 | 睿芯（RTCHIP） | ✓ |
| N32 | 國民技術(Nation) | ✓ |
| CKS32 | 中科芯 | ✓ |
| MH21 | 兆訊(ＭＥＧＡＨＵＮＴ) | ✓ |
| AMG86 | 邊巨微 | ✓ |
| 晶片廠商 | 晶片類型 | 廠家 | 支援 |
| MM32等 | MM32 | 靈動微（MindMotion） | ✓ |
| HC32 | 華大（HDSC） | ✓ |
| AMT32 | 一微（AMICRO） | ✓ |
| PY32 | 普冉（PUYA） | ✓ |
| CS32 | 中移芯昇 | ✓ |
| SGK32 | 森國科（SGK） | ✓ |
| CMS32 | 中微半導體(Cmsemicon) | ✓ |
| 復旦微FMx | 復旦微(FuDanMicro) | ✓ |
| JS32 | 珠海巨晟 | ✓ |
| TAE32 | 珠海泰為 | ✓ |
| UM32 | 廣芯微(Unicmicro) | ✓ |
| CW32 | 芯源半導體 | ✓ |
| SYM32 | 矽翊微 | ✓ |
| CVA M01xx | 曦華科技 | ✓ |
| ICW32 | 艾創微 | ✓ |
| Sinomcu | 晟矽微電 | ✓ |
| LH32 | 領慧立芯 | ✓ |
| 晶片廠商 | 晶片類型 | 廠家 | 支援 |
| STM8等 | STM8 | 意法半導體（ST） | ✓ |
| 新塘N76E/ML51/MS51/Cortex-M | 新塘（Nuvoton） | ✓ |
| NRF51xx/NRF52xx | Nordic | ✓ |
| CC253xx/CC254xx | 德州儀器（T1） | ✓ |
| 功能分類 | 詳細功能 | MiniPro | MiniPro2 | P100 | P100 V2 | P400 |
| 操作方式差異 | 按鍵操作 | 支援 | 支援 | 支援 | 支援 | 支援 |
| 螢幕顯示 | / | / | 支援 | 支援 | 支援 |
| 觸控操作 | / | / | / | / | 支援 |
| 燒錄功能差異 | 多通道同步燒錄 | / | / | / | / | 支援 |
| 多通道異步燒錄 | / | / | / | / | 支援 |
| FLM算法支援＊ | / | 支援 | / | 支援 | 支援 |
| 智能塊擦除＊ | / | 支援 | / | 支援 | 支援 |
| 多鏡像文件支援 | / | / | 支援 | 支援 | 支援 |
| 多鏡像跳轉燒錄 | / | / | 支援 | 支援 | 支援 |
| 用戶自定義算法＊ | / | 支援 | / | 支援 | 支援 |
| 運行用戶臨時代碼＊ | / | 支援 | / | 支援 | 支援 |
| USB掃碼槍支援 ＊ | / | / | / | / | 支援 |
| 晶片支援差異 | SPI FLASH | / | / | 支援 | 支援 | 支援 |
| HC32/PY32等 | / | 支援 | / | 支援 | 支援 |
| 其他功能差異 | 隨身碟功能 | / | 支援 | 支援 | 支援 | 支援 |
| 從燒錄口給下載器供電 | 支援 | 支援 | 支援 | 支援 | / |
提示：
- 1、以上統計數據截至2022/11/11
- 2、標記有＊部分功能目前僅支援ARM-Cortex-M內核的晶片
| 晶片 | 測試條件及配置 | 耗時-秒 |
| STM32F103ZE | 全片擦除+512KB硬體+逐個比較校驗 | 18.3 |
| STM32F407ZG | 全新空白晶片+智能塊擦除+512KB硬體+逐個比較校驗 | 9.1 |
| 非空白晶片+智能塊擦除+512KB硬體+逐個比較校驗 | 14.9 |
| 全片擦除+512KB硬體+逐個比較校驗 | 14.9 |
| STM32F767IGT6 | 全新空白晶片+智能塊擦除+512KB硬體+逐個比較校驗 | 9.5 |
| 全片擦除+512KB硬體+逐個比較校驗 | 14.7 |
| STM8S207CB | 全片擦除+128KB硬體+逐個比較校驗 | 6.5 |
| STM8L151C8T6 | 全片擦除+64KB硬體+逐個比較校驗 | 4.4 |
| STM8AF6286 | 全片擦除+128KB硬體+逐個比較校驗 | 6.5 |
| STM8AL3LE8 | 全片擦除+64KB硬體+逐個比較校驗 | 4.4 |
註釋：
- 1、智能塊擦除目前僅支持ARM-Cortex-M內核的晶片。使用智能塊擦除，可以在使用全新晶片進行大量燒錄時，顯著提升燒錄速度，同時自動對非空的晶片進行擦除然後在燒錄數據
- 2、因測量方法不同、晶片批次不同、脫機下載器進行硬體更新，測試得出的時間可能和表中所示數據有些微差異
支援晶片
支援STM32、GD32、MM32、HK32、CS32、APM32、AT32、CH32R-X32、CKS32、N32、NRF51/52、STM8、CC25XX、N76E/MS51/ML51/NUVOTON(CORTEX-M)、CH32、LCM32、RX32、CM32、SGK32、CMS32、PY32、AMT32、兆訊MH21、TAE32、JS32、FUDANMICRO、UM32、曦華CVA、CW32、SYM32、邊巨微AMAGIC等，詳情見表格，具體支援型號根據。
| 晶片廠商 | 晶片類型 | 晶片系列 |
| 意法半導體（STMicroelectronics） | STM32 | STM32C0xx |
| STM32F0xx |
| STM32F1xx |
| STM32F2xx |
| STM32F3xx |
| STM32F4xx |
| STM32F7xx |
| STM32H7xx |
| STM32H5xx/STM32H7Rxx(不支援解/設讀保護) |
| STM32G0xx |
| STM32G4xx |
| STM32L0xx |
| STM32L1xx |
| STM32L4xx |
| STM32WLxx |
| STM32U0xx |
| STM32N6xx(不支援解/設讀保護) |
| STM8 | STM8Sxxx |
| STM8Lxxx |
| STM8AFxxx |
| STM8ALxxx |
| ST8TLxxx |
| 晶片廠商 | 晶片類型 | 晶片系列 |
| 兆易創新（GigaDevice） | GD32 | GD32E10x |
| GD32E23x |
| GD32F10x |
| GD32F1x0 |
| GD32E20x |
| GD32E30x |
| GD32E3x0 |
| GD32F4xx |
| GD32C11x |
| GD32W51x |
| GD32A50x |
| GD32L23x |
| GD32C10x |
| GD32G553x |
| GD32C231x |
| 晶片廠商 | 晶片類型 | 晶片系列 |
| 靈動微（MindMotion） | MM32 | MM32F0010xx |
| MM32F0020xx |
| MM32F0270xx |
| MM32F003xx |
| MM32F0040xx |
| MM32F0130xx |
| MM32F0140xx |
| MM32F0160xx |
| MM32F031xx |
| MM32F032xx |
| MM32F103xx |
| MM32F3270xx |
| MM32F5270xx |
| MM32F5280xx |
| MM32F5330xx |
| MM32L0xx |
| MM32L0130xx |
| MM32L3xx |
| MM32SPIN0xx |
| MM32SPIN0230xx |
| MM32SPIN0280xx |
| MM32SPIN2xx |
| MM32SPINDRVxx |
| MM32W0xxxB |
| MM32W3xxxB |
| MM32A0140xxx |
| MM32G0140xxx |
| MM32G0001xx |
| MM32G0160xx |
| 晶片廠商 | 晶片類型 | 晶片系列 |
| 華大（HDSC） | HC32 | HC32F002xx（僅支援SWD） |
| HC32F003xx（支援SWD與一路串口燒錄） |
| HC32F005xx（支援SWD與一路串口燒錄） |
| HC32F030xx（支援SWD與一路串口燒錄） |
| HC32F460xx（僅支援SWD） |
| HC32L110xx（支援SWD與一路串口燒錄） |
| HC32L13xx（僅支援SWD） |
| HC32F4A0xx（僅支援SWD） |
| HC32L190xx（僅支援SWD） |
| 晶片廠商 | 晶片類型 | 晶片系列 |
| 航順（HK） | HK32 | HK32F030xx（兼容STM32F030xx） |
| HK32F030Mxx/F0301Mxx（不兼容STM32F030xx） |
| HK32F103xx/F39Axx |
| HK32L0xx |
| HK32C030xx |
| HK32F0xxA |
| HK32D010xx |
| HK32M050xx |
| HK32M060xx |
| HK32G003xx |
| HK32F0xxAxx |
| 晶片 | 測試條件 | 文件大小 |
| 芯海科技(CHIPSEA) | CS32 | CS32F030xx |
| CS32L010xx(不支援解/設讀保護) |
| CS32L015xx(不支援解/設讀保護) |
| 極海半導體(Geehy) | APM32 | APM32F030(管腳兼容STM8S003) |
| APM32F0xx |
| APM32F1xx |
| APM32E10x |
| APM32F4xx |
| 雅特力(ARTERY) | AT32 | AT32F403xx |
| AT32F403Axx |
| AT32F407Axx |
| AT32F413xx |
| AT32F415xx |
| AT32F421xx |
| AT32F423xx |
| AT32F425xx |
| AT32WB415xx |
| AT32F43x |
| 沁恆(WCH) | CH32 | CH32F10x |
| CH32F20x |
| 睿芯（RTCHIP） | RX32 | RX32F103xx |
| 中科芯 | CKS32 | CKS32F103xx |
| CKS32F4XX |
| CKS32F0XX |
| CKS32L0xx |
| 領芯(Linxin Microelectronics) | LCMS32 | LCMS32F005(管腳兼容STM8S003) |
| LCMS32F037xx |
| LCP037B32A/B |
| 晶片 | 測試條件 | 文件大小 |
| 國民技術(Nation) | N32 | N32G003x |
| N32G43x |
| N32G45x |
| N32G030x |
| N32G031x |
| N32G032x |
| N32L40x |
| N32L43x |
| N32WB03x |
| N32WB452x |
| N32G430 |
| Nordic | NRF | NRF51xx |
| NRF52xx |
| 德州儀器(TI) | CC25 | CC2530xx |
| CC2540xx |
| 新唐(Nuvoton) | 8位 8051 | N76Exx |
| ML51xx |
| MS51xx |
| Cortex-m | NANO103xx |
| MINI51xx |
| M051xx |
| M0518xx |
| M0519xx |
| M481xx |
| 一微(Amicro) | AMT32 | AMT32F103xx |
| AMT32F031xx |
| SY9xx |
| 普冉(PUYA) | PY32 | PY32F002xx |
| PY32F003xx |
| PY32F030xx |
| PY32F040xx |
| PY32L020xx |
| PY32F403xx |
| 中移芯昇 | CM32 | CM32M10xA |
| 兆訊(Megahunt) | MH | MH2103A |
| MH2103C |
| MH2113A |
| 森國科(SGK) | SGK32 | SGK32G030Mxx |
| SGK32G03x |
| 中微半導體(Cmsemicon) | CMS32 | CMS32L051x |
| 晶片廠商 | 晶片類型 | 晶片系列 |
| 復旦微（FuDanMicro） | FuDan-Micro | FM15L0xx |
| FM33LC0xx |
| FM33LE0xx |
| FM33LF0xx |
| FM33LG0xx |
| 珠海巨晟 | JS32 | JS32T031xx |
| JS32M040xx |
| 珠海泰為 | TAE32 | TAE32F5300 |
| TAE32F5600 |
| TAE32F5800 |
| 廣芯微(Unicmicro) | UM32 | UM321xD |
| UM32x13x |
| UM32x42 |
| UM321xA |
| UM324xF |
| 芯源半導體 | CW32 | CW32F003x |
| CW32F030x |
| CW32L0x |
| 矽翊微 | SYM32 | SYM32L010x |
| 邊巨微 | AMG86 | AMG8603 |
| AMG8605 |
| AMG8699 |
| AMG8606 |
| 曦華科技 | CVA | M01xx |
| 晟矽微電 | Sinomcu | MS8040xx |
| MC60F3xx |
| MS32F031xx |
| 領慧立芯 | LH32 | LH32M0S3xx |
| 艾創微 | ICW32 | ICW32F015xx |
提示：上圖是全功能版本支援序列，不同版本支援不同序列
商品規格
- 通訊方式：USB-HID,USB Mass Storage
- 燒錄方式：SWD/SWIM/ICP/CC-DEBUG
- 工作電壓：DC 5V(USB供電)
- 工作電流：50mA@5V
- 工作溫度：-20°C~70°C
- 按鈕功能：短按燒錄、長按進入U盤隨身碟
- 外形尺寸：64.8mm x 37mm x12mm(長x寬x高)
商品特色
- 支援常見的ARM-Cortex-M系列晶片的燒錄
- 支援STM8/N76E/CC25等晶片的燒錄
- 支援輸出1.8/3.3/5V電壓或參考外部電壓
- 支援從燒錄接口供電
- 支援USB HID +U盤通訊模式
- 支援通過蜂鳴器、LED、機台訊號輸出燒錄狀態
- 支援從串口輸入數據，並燒錄到用戶指定區域
- 支援限制燒錄次數，支援滾碼寫入序列號，支援自動燒錄
- 支援對晶片設置和解除讀保護
- 支援晶片的選項字節配置
- 支援隨機數填充
- 支援添加用戶FLM算法燒路外擴ＦＬＡＳＨ
- 支援UID自定義加密，用戶自定義算法等軟體加密方式
- 支援在燒錄正式硬體前引導運行用戶的臨時代碼進行校準和測試
- 支援多種模式的機台訊號輸出，方便用戶擃展到自動燒路雞台
- 支援短路保護、反接保護，支援在線升級
- 支援遠程文件，可以實現遠程授權燒錄

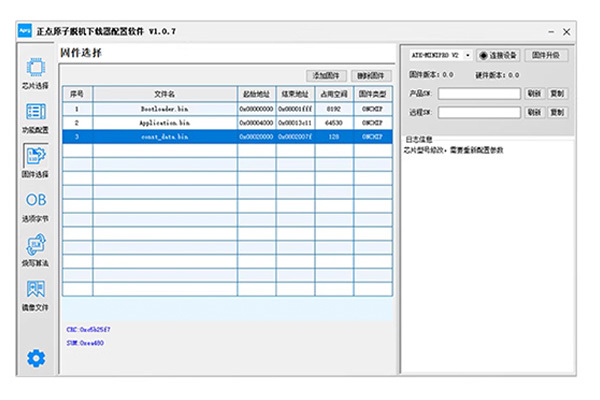

硬體選擇
配置一個或多個需要燒錄到目標晶片的代碼硬體

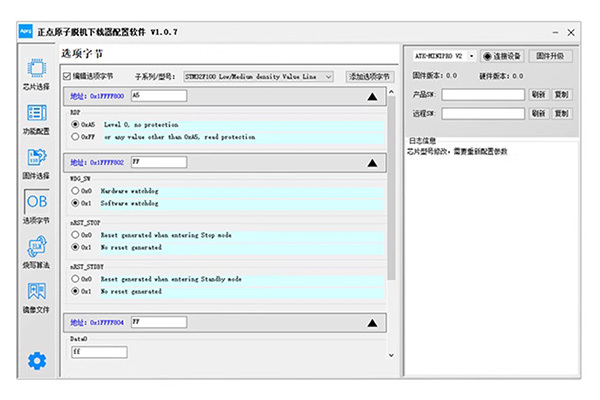

選項字節
支援通過選項字節配置目標芯片的特定功能

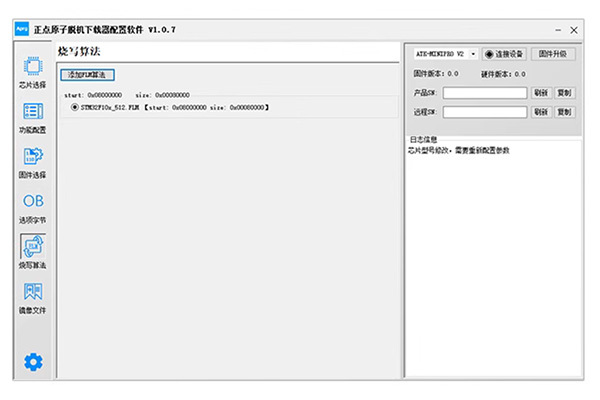

燒錄算法
支援添加用戶的燒錄算法燒錄ARM-CM內核晶片外掛儲存器

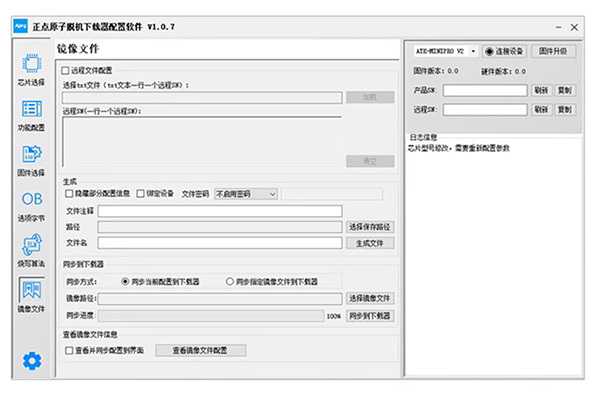

鏡像文件
生成一個供下載器使用的文件或直接將配置同步到MiniPro V2中

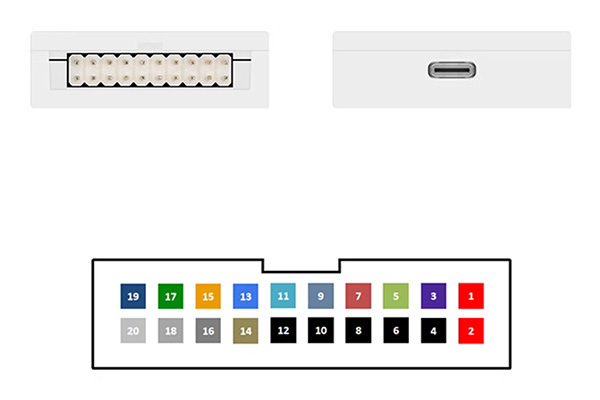

接口說明
| 管腳 | 功能定義 | 管腳 | 功能定義 |
| 1 | VEXT | 2 | VEXT |
| 3 | TRST | 4 | GND |
| 5 | TDI | 6 | GND |
| 7 | TMS/SWDIO/CCDEBUG-DD/RX | 8 | GND |
| 9 | TCK/SWCLK/CCDEBUG-DC/ICPCK/TX | 10 | GND |
| 11 | SWIM/ICPDA | 12 | GND |
| 13 | TDO | 14 | CTRL |
| 15 | NRST/RESET | 16 | STA1 |
| 17 | CMDTX | 18 | STA2 |
| 19 | CMDRX | 20 | STA3 |

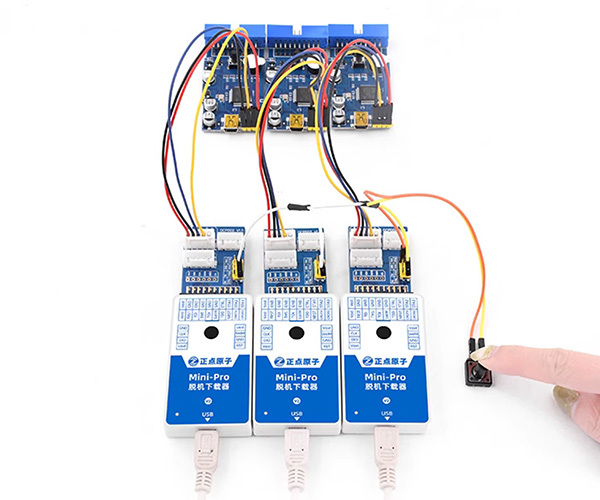

多個脫機下載器級聯燒錄
將多個Mini-Pro脫機下載器V2的CTRL引腳並聯到輕觸開關，可實現一鍵觸發多個Mini-Pro脫機下載器V2開始燒錄
出貨清單
內容清單
- Mini-Pro 脫機下載器V2 x 1
- USB線 TypeC x 1
- Mini-PRO V2轉接板 x 1
- 4P白色排線 20cm XH2.54 x 1
- 5P白色排線 20cm XH2.54 x 1
- 20P排線 下載器接口專用 x 1
- 4P 彩排線轉杜邦頭下載線（脫機下載器配件） x 1
- 5P 彩排線轉杜邦頭下載線（脫機下載器配件） x 1
- 收納盒 x1
