TCA9548ARGER

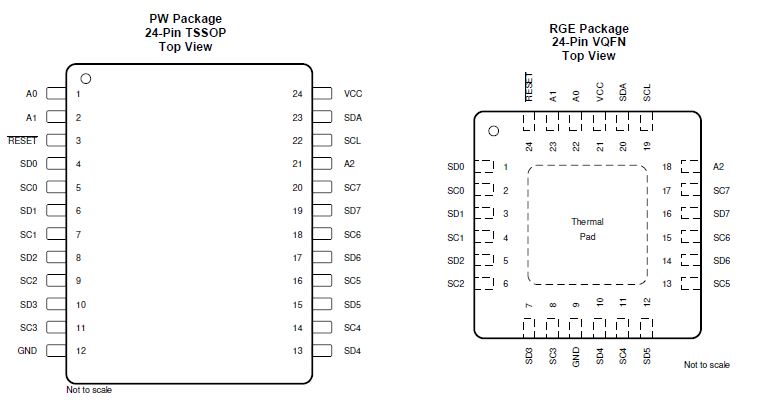

TCA9548A具有八個雙向可以通過以下方式控制開關的翻譯I2C匯流排。 SCL / SDA上游對散開到八個下游對或通道。 任何 SCn / SDn通道或通道組合是可以選擇，由內容決定可編程控制暫存器。 這些下游通道可用於解析I2C從站地址衝突問題。 例如，如果八個相同的數字應用中需要溫度感測器，每個通道可以連接一個感測器：0-7。

系統主控器可以將TCA9548A重置為發生超時或其他不當操作斷言RESET輸入為低電壓。同樣，上電複位取消選擇所有通道並初始化 I2C / SMBus狀態。 斷言復位導致相同的重置和初始化發生無需關閉部分電源。 這樣可以恢復下游I2C匯流排之一是否應在低狀態。

開關的通過構造如下:VCC引腳可用於限制最大值,TCA9548A通過的高電壓。 限制最大高壓允許使用每對上的匯流排電壓不同，因此1.8V，2.5- V或3.3V元件可以與5V元件通信，沒有任何其他保護。 外部上拉電阻將匯流排上拉至所需的電壓水平每個頻道。所有 I/O 引腳均允許5V電壓。

商品特色

• 1-to-8 Bidirectional translating switches
• I2C Bus and SMBus compatible
• Active-low reset input
• Three address pins, allowing up to eight TCA9548A devices on the I2C bus
• Channel selection through an I2C Bus, in any combination
• Power up with all switch channels deselected • Low RON switches
• Allows voltage-level translation between 1.8-V, 2.5-V, 3.3-V, and 5-V buses
• No glitch on power up
• Supports hot insertion
• Low standby current
• Operating power-supply voltage range of 1.65 V to 5.5 V
• 5-V Tolerant inputs
• 0- to 400-kHz Clock frequency
• Latch-up performance exceeds 100 mA Per JESD 78, class II
• ESD Protection exceeds JESD 22
  – ±2000-V Human-body model (A114-A)
  – 200-V Machine model (A115-A)
  – ±1000-V Charged-device model (C101)


商品應用

• 伺服器
• 路由器（電信交換裝置）
• 工廠自動化
• 具有I2C從站地址衝突的產品（例如 多個相同溫度感測器）

(1) VDPUX is the pull-up reference voltage for the associated data line. VDPUM is the master I2C reference voltage and VDPU0-VDPU7 are the slave channel reference voltages.

Datasheet

• TCA9548ARGER x 1
