JoyStick 雙軸按鍵搖杆

雙軸按鍵搖杆 PS2遊戲搖杆控制杆感測器 JoyStick模組
產品參數:
產品名稱：搖杆模組（雙軸按鍵搖杆）
產品尺寸：34.0mm * 26.0mm* 32.0mm(長x寬x高)
顏 色： 黑 色
產品重量：11.0g(含包裝)
包 裝：單個模組靜電袋包裝
材 料：FR4+電子元器
產品簡介：
雙軸按鍵搖杆感測器模組由採用PS2搖杆電位器製作，
具有(X,Y)2軸類比輸出，(Z)1路按鈕數位輸出。
配合Arduino感測器擴展板可以製作遙控器等互動作品。
另外本產品為了讓客戶更加方便地配合arduino擴展板等標準介面，在設計上把X,Y,Z軸的電路都單獨引出，使用者可以使用3引腳的ARDUINO專用線真接插到擴展板上進行使用。
產品性能：
1.輸入電壓範圍：直流3.3V至5V
2.輸出信號：模組特設二路類比輸出和一路數位輸出介面，輸出值分別對應（X，Y）雙軸偏移量，其類型為模擬量；按鍵表示使用者是否在Z軸上按下，其類型為數位開關量。
3.可以通過Arduino控制器程式設計，感測器擴展板插接，完成具有創意性遙控互動作品。
4.十字搖杆為一個雙向的10K電阻器，隨著搖杆方向不同，抽頭的阻值隨著變化。本模組使用5V供電，原始狀態下X,Y讀出電壓為2.5V左右，當隨箭頭方向按下，讀出電壓值隨著增加，最大到5V；箭頭相反方向按下，讀出電壓值減少，最小為0V。
使用教程：

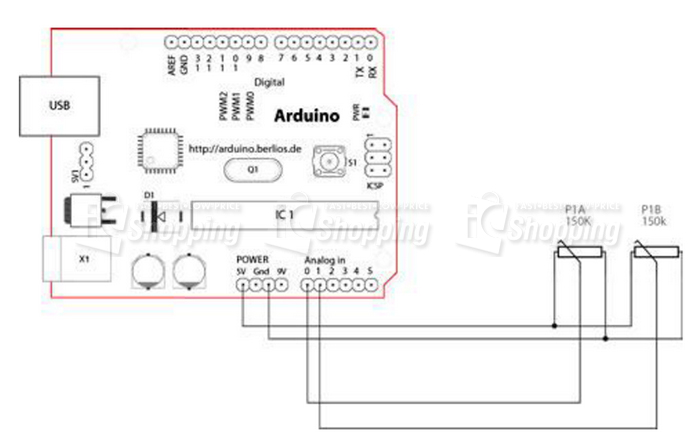

在介紹如何使用前，我們先來看下它的工作原理，這對我們對它的使用很有幫助，下面有一個功能示意圖：

其實此模組就是一電位器，x、y維的資料輸出就是類比埠讀出的電壓值。
此圖上面沒有畫出z維的資料輸出，z維只輸出0和1，通過一按鍵就能實現。總而言之，它就是電位器和按鍵的組合體。
在Arduino下使用它了，x、y維我們接到兩個模擬埠去讀它們的值，而z維我們則接到數字口，接上電源和地。
測試程式：
int JoyStick_X = 0; //x
int JoyStick_Y = 1; //y
int JoyStick_Z = 3; //key
void setup() { pinMode(JoyStick_X, INPUT);
pinMode(JoyStick_Y, INPUT);
pinMode(JoyStick_Z, INPUT);
Serial.begin(9600); // 9600 bps }
void loop() { int x,y,z; x=analogRead(JoyStick_X); y=analogRead(JoyStick_Y); z=digitalRead(JoyStick_Z);
Serial.print(x ,DEC); Serial.print(",");
Serial.print(y ,DEC); Serial.print(",");
Serial.println(z ,DEC);
