LCD 128 x 64 MzLH04(SPI介面)

產品貨號：368030100025
區號：Le12-03
品牌：
原廠貨號：

全店，滿千免運優惠(限郵寄和超商純取貨)

全店，本賣場無實體店面，無提供自取服務，敬請見諒。

NT$546

NT$488

{{shoplineProductReview.avg_score}} {{'product.product_review.stars' | translate}} | {{shoplineProductReview.total}} {{'product.product_review.reviews' | translate}}

{{amazonProductReview.avg_rating}} {{'product.product_review.stars' | translate}} | {{amazonProductReview.total_comment_count}} {{'product.product_review.reviews' | translate}}

一次最大商品購買數量限制為 99999

該數量不適用，請填入有效的數量。

售完

若想購買，請聯絡我們。

商品描述

送貨及付款方式

商品描述

商品規格

MzLH04藍色背光、3.3V供電

MzLH04-12864為一塊小型128×64點陣的LCD顯示模組，

模組自帶兩種字號的漢字庫（包含一、二級漢字庫）以及兩種字號的ASCII碼西文字庫；

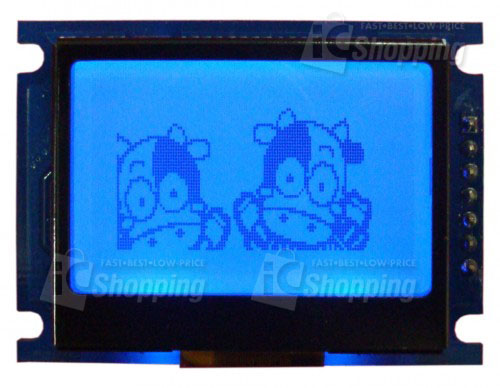

並且自帶基本繪圖功能，包括畫點、畫直線、矩形、圓形等；

此外該模塊特色的地方就是還自帶有直接數字顯示。

模組為串行SPI接口，接口簡單、操作方便；與各種MCU均可進行方便簡單的接口操作。

商品規格

基本參數

■128 × 64 點陣FSTN ；

■串行SPI接口方式（僅寫入）；

■自帶12×12點和16×16點漢字庫（包含一級和二級漢字庫）；

■自帶6×10、8×16點ASCII碼西文字庫（96個字符）；

■自帶基本繪圖GUI功能（繪點、直線、矩形、矩形框、實心圓形、圓形框）；

■自帶整型數顯示功能，直接輸入整型數顯示，而無需作變換；

■帶有背光控制指令，只需一條指令便可控制背光亮度等級（0~127）。

顯示模式	FSTN液晶	灰模
顯示格式	128x64點陣地圖型液晶顯示
輸入數據	串行SPI接口	非標準SPI
模組尺寸	50(長)x37(寬)x8(高) mm	不包含直插針高度
螢幕尺寸	33.26(長)x20.46(寬)mm
點大小	0.23(寬)x0.29(長)mm
像素尺寸	0.26(寬)x0.32(長)
背光	藍色LED
供電	3.3V	可選擇5V供電的模組

產品尺寸

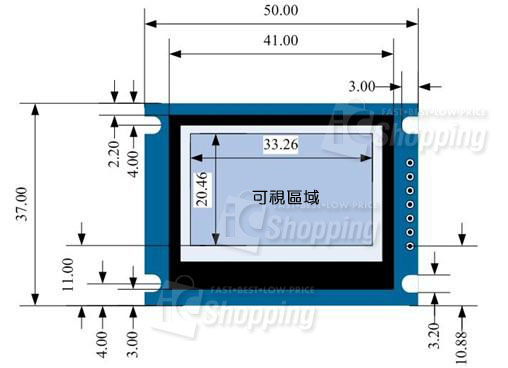

下圖為MzLH04模塊的結構尺寸示意圖。

MzLH04模組上用戶接口排針，間距為2.54mm；模塊上四個缺口形定位孔與四角對稱；屏幕顯示區域位到模組背板平面上居中的位置。

引腳定義

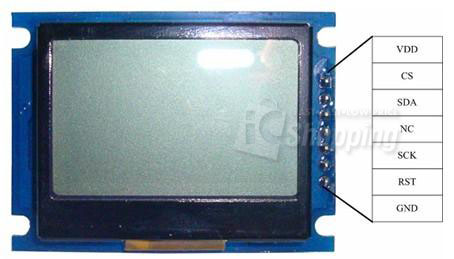

MzLH04模組接口如下圖所示：

序號	接口引腳名	說明
1	VCC	LCD供電
2	CS	片選
6	SDA	數據輸入線
4	NC	NC
5	SCK	SPI時鐘線(<2MHz的速度)
6	RST	模組復位線(低電平復位)
7	GND	LCD接地
