※Happy4U PM2.5空氣檢測儀成品

本商品為研發實驗用的模組，無法隨插即用，須經專業背景人士（如：工程師、研究生、師生）撰寫程式、燒錄、接線等二次加工後，才具備訊號傳輸功能。 並非直接插電後可直接使用之射頻模組，非屬電信管制射頻器材，購買前請詳閱商品說明。

• BME280 氣壓傳感器 x 1
• 瑞昱 Ameba RTL8195AM 開發板 x 1
• Micro USB 傳輸線 1米 x 1
• G3 PM2.5 感測器 x 1
• 迷你麵包板/實驗板 x 1
• 0.96吋 OLED顯示螢幕 128x64 黃藍雙色(I2C介面) x 1
• 10條-公端杜邦雙頭線+1p母座-1p母座/20cm(10色) x 1
• 十字圓頭螺絲 M3x5mm (鍍鋅) x 8
• 十字圓頭螺絲 M3x10mm (鍍鋅) x 2
• 十字圓頭螺絲 M2x5mm x 2
• 外盒 x 1

----------------------------------------------------------------------------------------------------------------------------

本套件包零件與教學略有不同，在此附上組裝教學影片及配線圖

設定皆可通用，組裝完成照教學設定即可

【配線圖】

----------------------------------------------------------------------------------------------------------------------------

Hack4u 87 Live 現在使用 “啤酒軟體” 授權
* --------------------------------------------------------------
*“啤酒軟體授權”（第八十七版 又稱很 87 版）：
* 87Live所有貢獻者共同發起了本協議，只要你還保留本協議文本，你可以
* 使用此軟件做任何事。如果我們在某一天相遇了，而且你認為此軟件
* 很有價值，你可以為我買一些啤酒或者珍珠奶茶來答謝，當然如果可以的話，我們可以順便一起吃個雞排。
* --------------------------------------------------------------
* 請注意：未滿18歲禁止飲酒，開車不喝酒，喝酒不開車。

0. 焊接你的 BME280或SHT31

1.安裝阿米巴驅動程式

[WIN10用戶請注意]
安裝驅動程式前必須要先更新DAP Firmware
http://www.amebaiot.com/change-dap-firmware/
DAP_FW_Ameba_V10_2_2-2M 或 DAP_FW_Ameba_V10_2_3-2M
要關掉防毒軟體 ....
第一步 你需要你的電腦有 mbed driver
在Ameba官方網站
http://www.amebaiot.com/

ameba-arduino-getting-started
裡面有提到
Step 1. 安裝Driver

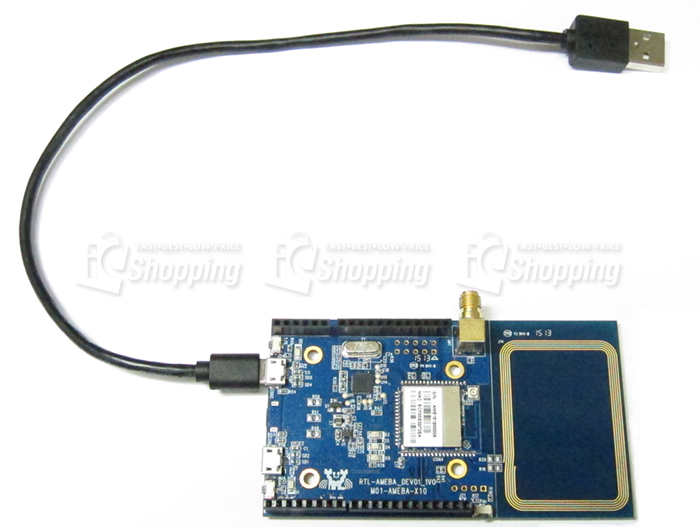

首先將Micro USB接上Ameba的DAP+DC+serial port那一孔，另一端接上電腦:


第一次接上Ameba需要安裝USB驅動程式，Ameba使用標準的ARM MBED CMSIS DAP driver，你可以在這個地方找到安裝檔及相關說明:
https://developer.mbed.org/handbook/Windows-serial-configuration
任意門直接抓檔案
https://developer.mbed.org/media/downloads/drivers/mbedWinSerial_16466.exe
如果你使用WIN10 請參考下面關閉數位簽章的方法
http://win10stopsignc.blogspot.tw/2015/09/1.html

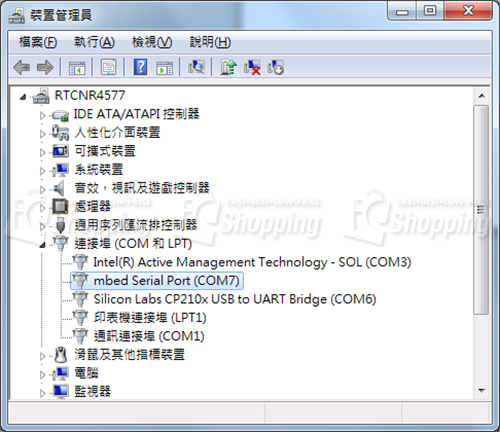

在 "Download latest driver" 下載 “mbedWinSerial_16466.exe” 並安裝之後，會在裝置管理員看到mbed serial port:

2.安裝 Arduino 1.8.2

• 頻寬小的時候可以一個人抓再分享出來

https://www.arduino.cc/en/Main/Software

3.安裝Ameba Json Source
https://www.amebaiot.com/ameba-arduino-getting-started/
https://github.com/Ameba8195/Arduino/raw/master/release/package_realtek.com_ameba_index.json

3.1 Ameba開發版介紹
https://docs.google.com/document/d/1o16pomjC6780qWk4OcFzMPg2GxsOYKvQyuaUtS--2uw/edit?usp=sharing

4.不要問，很可怕。
本課程的教學討論區

• HACK4U by RoDoDo : https://www.facebook.com/groups/1528657247160471/

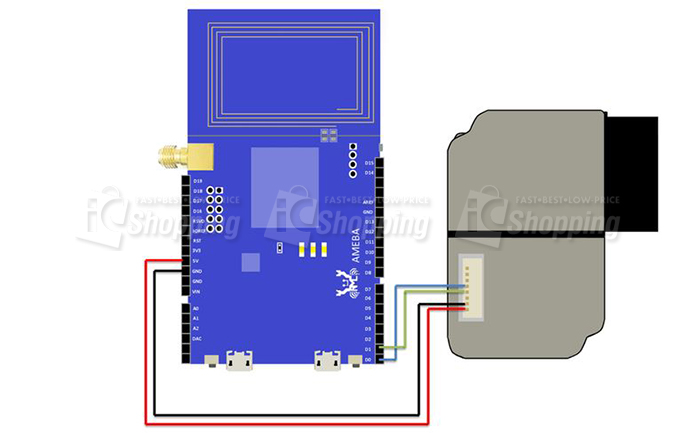

5.接線PMS3003 (G3)（請不要照顏色接線，因為顏色色號可能會不同)
ref:
https://www.amebaiot.com/ameba-arduino-lass/

pin1 : VCC (灰色)
pin2 : GND (紫色)
pin4 : D1 (Ameba TX)
pin5 : D0 (Ameba RX)

6. OLED顯示模組

7.接線 BME280 或者 SHT31（請不要照顏色接線，因為顏色色號可能會不同)

GND -> Ameba GND
3.3V -> Ameba 3V
SDA -> Ameba SDA
SCL -> Ameba SCL
你只用了4條線 ~ 然後你的BME280有可能跟圖示不一樣，請確認板子上的文字說明就好。

8.抓Hack4u live主程式
注意：一次要抓下所有檔案，而且檔案要放在同一個目錄內。
https://drive.google.com/open?id=0B7CvSQoX2QQKek1mSnVXUThrYU0

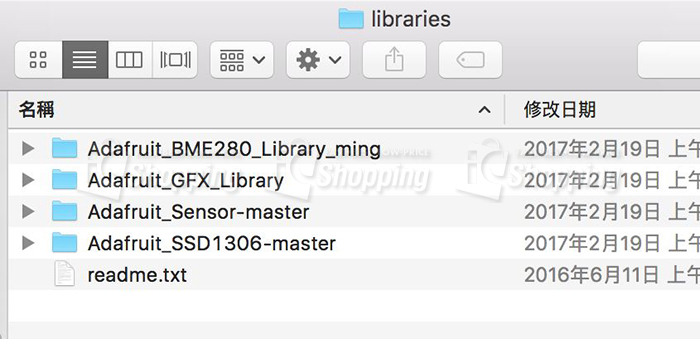

抓 library 到 放到 我的文件 ->Arduino-> library 資料夾
注意：Library 下應該會新增 "2" 個 資料夾，請不要只放一個綜合的資料夾。

9.修改設定資料

1. WIFI 名稱
2. WIFI 密碼
3. 打開 GoogleMAP選擇要顯示的地點

4. Key 入 GoogleMAP座標

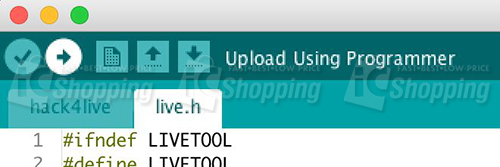

10.燒錄程式+斷電重開機Reset

Reset 請直接拔USB插頭重插吧

11.觀看近端結果(USB)

12.(選擇性)MQTT測試

用 mqttlens
訂閱 gpssensor.ddns.net
Topic: LASS/Test/PM25/live

13.觀看遠端結果
https://pm25.lass-net.org/GIS/voronoi/

14.手機APP

15.3DP外殼組裝

本專案由以下單位共同貢獻：

• 肉多多工作室 - 阿海(87Live共同原創)
• 中央研究院 - 荊輔翔(87Live共同原創)、陳伶志(SHT31版本-提供)
• 協明工業 - Joe Lai (機構設計)
• iCShop - iCShopping (組裝影片教學)

16.範例程式
