Grove Base Shield V2 Arduino® 感測器擴展板

Arduino Uno 是迄今為止最受歡迎的 Arduino 板，但是當您的專案需要大量感測器或 LED 並且使傳輸線一團糟時，有時會令人沮喪。 創建 Base Shield 的目的是幫助您擺脫麵包板和傳輸線。 借助板上豐富的 Grove 連接器，您可以方便地將所有 Grove 模組添加到 Arduino Uno！ Base Shield V2 的引腳排列與 Arduino Uno R3 相同。

16 個板載 Grove 插座，包括 A0~A3為4個模擬插座，D2~D8為7個數位插座，UART插座，4個I2C插座。 除了豐富的 Grove插座外，您還可以在板上看到一個 RST 按鈕、一個LED 綠色指示電源 、ICSP 引腳、一個撥動開關和四排引腳。

尺寸(mm): 69 x 53 x 23
重量: G.W 40g

兼容版本

Base Shield V2 的引腳與 Arduino Uno R3相同，不過 Arduino Uno 並不是與 Base Shield V2 兼容的主板，以下列出確認可以與Base Shield V2 一起使用的主板:

• Arduino Uno(all revisions)/Seeeduino(V4 & V4.2)
• Arduino Mega/Seeeduino Mega
• Arduino Zero(M0)/Seeeduino Lorawan
• Arduino Leonardo/Seeeduino Lite
• Arduino 101
• Arduino Due 3.3V
• Intel Edison 5V
• Linkit One

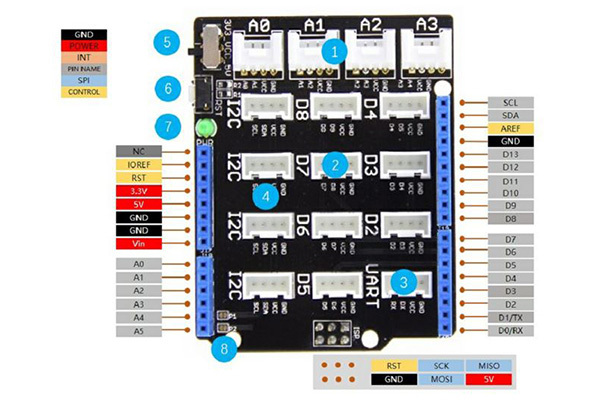

腳位圖

• 1-模擬插座： 4 個模擬插座，A0、A1、A2 和 A3。
• 2-數位插座：7 個數位插座，D2、D3、D4、D5、D6、D7和D8。
• 3-UART 插座：1 個 UART 插座。
• 4-I2C 插座：4 個 I2C 插座。
• 5-電源開關：使用帶有 Base Shield v2 的 Arduino UNO 時，請將開關轉到 5v 位置； 使用帶有 Base Shield v2 的 Seeeduino Arch 時，請將開關轉到 3.3v。
• 6-重置按鈕：重置arduino。
• 7-PWR LED：通電時綠燈亮。
• 8-P1, P2：如果使用 Base Shield v2 和 Seeeduino V3，請焊接 P1 和 P2。
• 尺寸：2.1 x 2.7 英寸

硬體

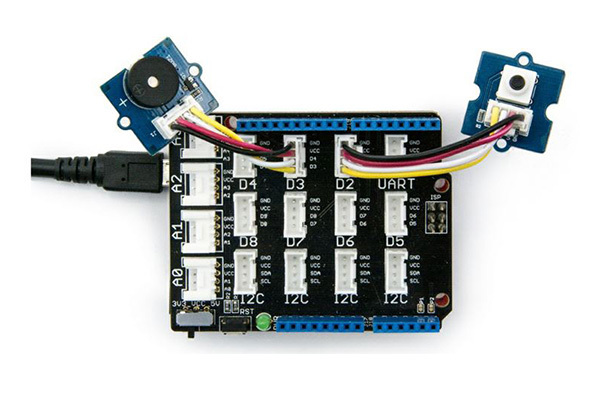

• 步驟1-將 蜂鳴器 連接到 D3, 將 按鈕 連接到 D2
• 步驟2-將擴展板插入 Seeeduino
• 通過 USB 數據線將 Seeeduino 連接到 PC

軟體

Datasheet

• Grove Base Shield V2 Arduino® 感測器擴展板 x 1
