Arduino RFID 門禁管理 DIY 套件包

產品貨號：368030200761
區號：Nc01-04-D02
品牌：CIRCUS Pi
原廠貨號：

全店，滿千免運優惠(限郵寄和超商純取貨)

NT$785

{{shoplineProductReview.avg_score}} {{'product.product_review.stars' | translate}} | {{shoplineProductReview.total}} {{'product.product_review.reviews' | translate}}

{{amazonProductReview.avg_rating}} {{'product.product_review.stars' | translate}} | {{amazonProductReview.total_comment_count}} {{'product.product_review.reviews' | translate}}

一次最大商品購買數量限制為 99999

該數量不適用，請填入有效的數量。

售完

若想購買，請聯絡我們。

商品描述

送貨及付款方式

商品描述

商品簡介

實現門禁管理專案有幾種方式可以實現，如：輸入密碼、RFID 感應、指紋辨識與人臉辨識，其中最常見也最方便的就是透過 RFID 感應的方式。
Arduino RFID 門禁管理 DIY 套件包以 Arduino UNO R3 為控制器板，除了包含必要的RFID感應模組之外，還提供 OLED 顯示螢幕，讓使用者可以馬上查看到晶片卡號，或是便於顯示開、關鎖的功能。
完整的硬體內容，再搭配詳細的組裝說明與專屬的範例程式教學，讓學習者可以簡單且輕鬆完成 Arduino 專案。

安裝說明

組裝與接線說明

1. 組裝

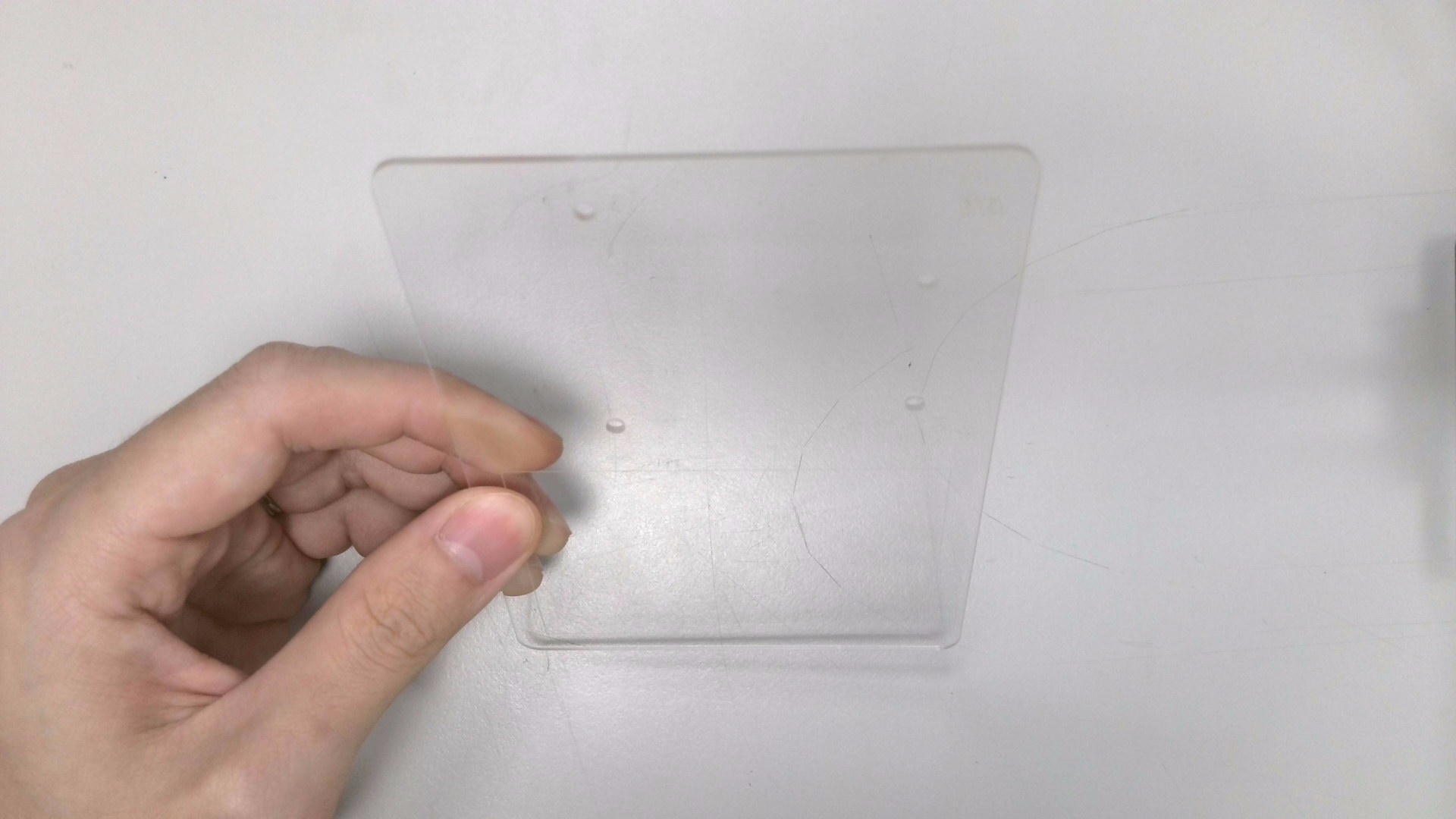

1-1. 首先撕除「壓克力板」上的保護紙，可使用尖頭鑷子或是美工刀輔助。

首先撕除「壓克力板」上的保護紙，可使用尖頭鑷子或是美工刀輔助

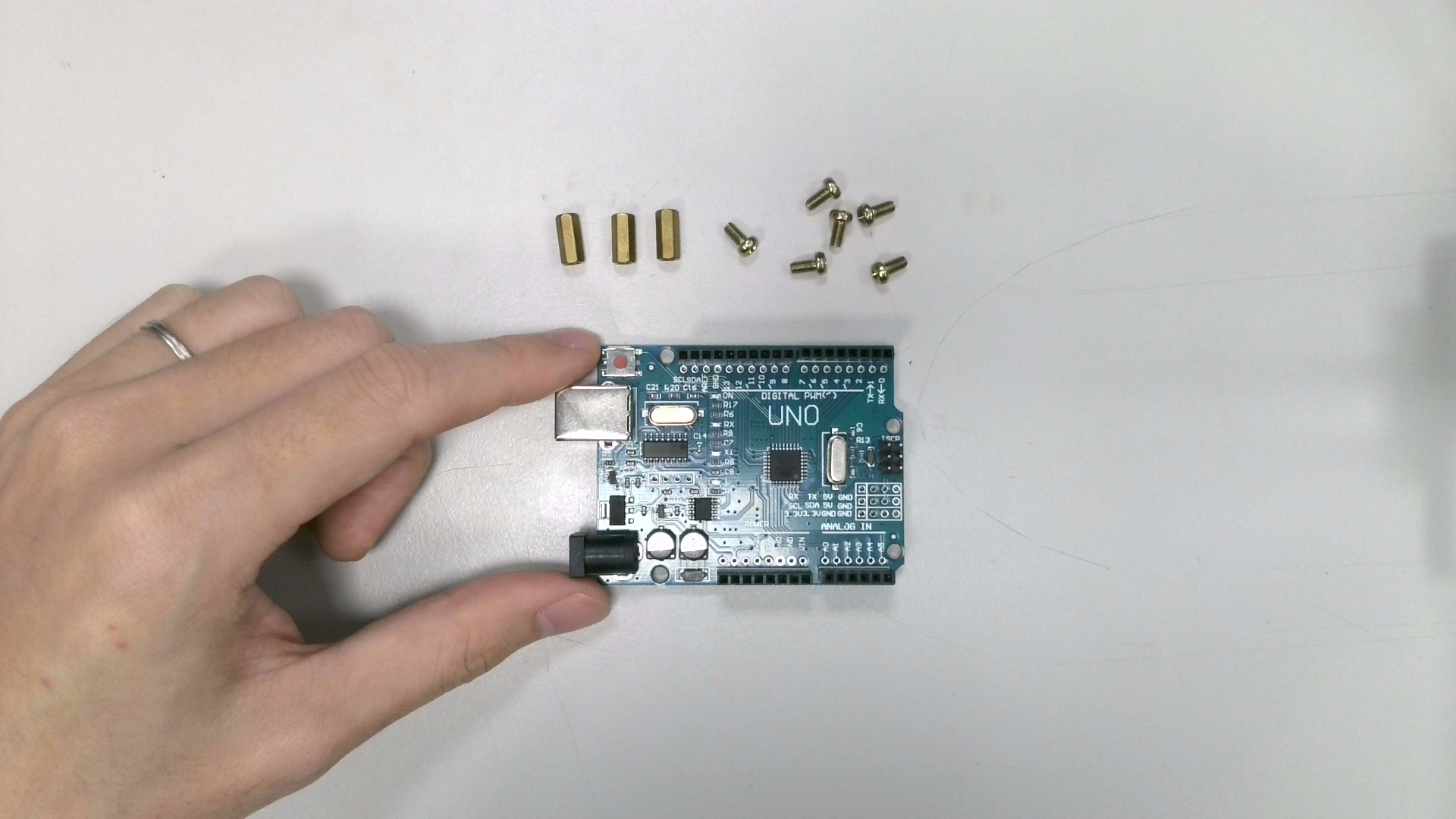

1-2. 接著準備「Arduino UNO」、「M3螺絲 x6」與「銅柱 x3」。

接著準備「Arduino UNO」、「M3螺絲 x6」與「銅柱 x3」

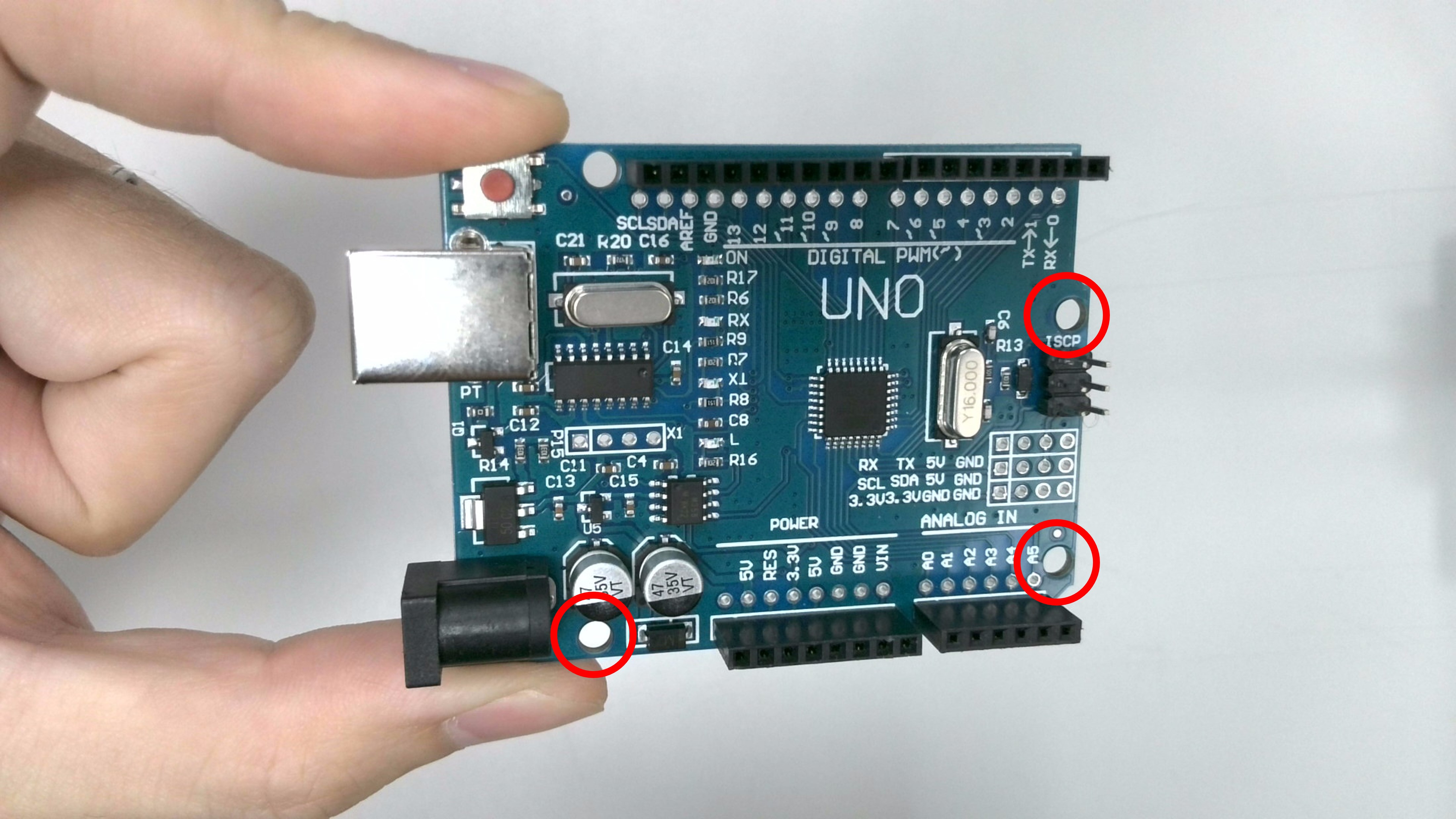

1-3. 我們會在以下標示的三個孔洞，使用銅柱與螺絲作為支撐柱。

我們會在以下標示的三個孔洞，使用銅柱與螺絲作為支撐柱。

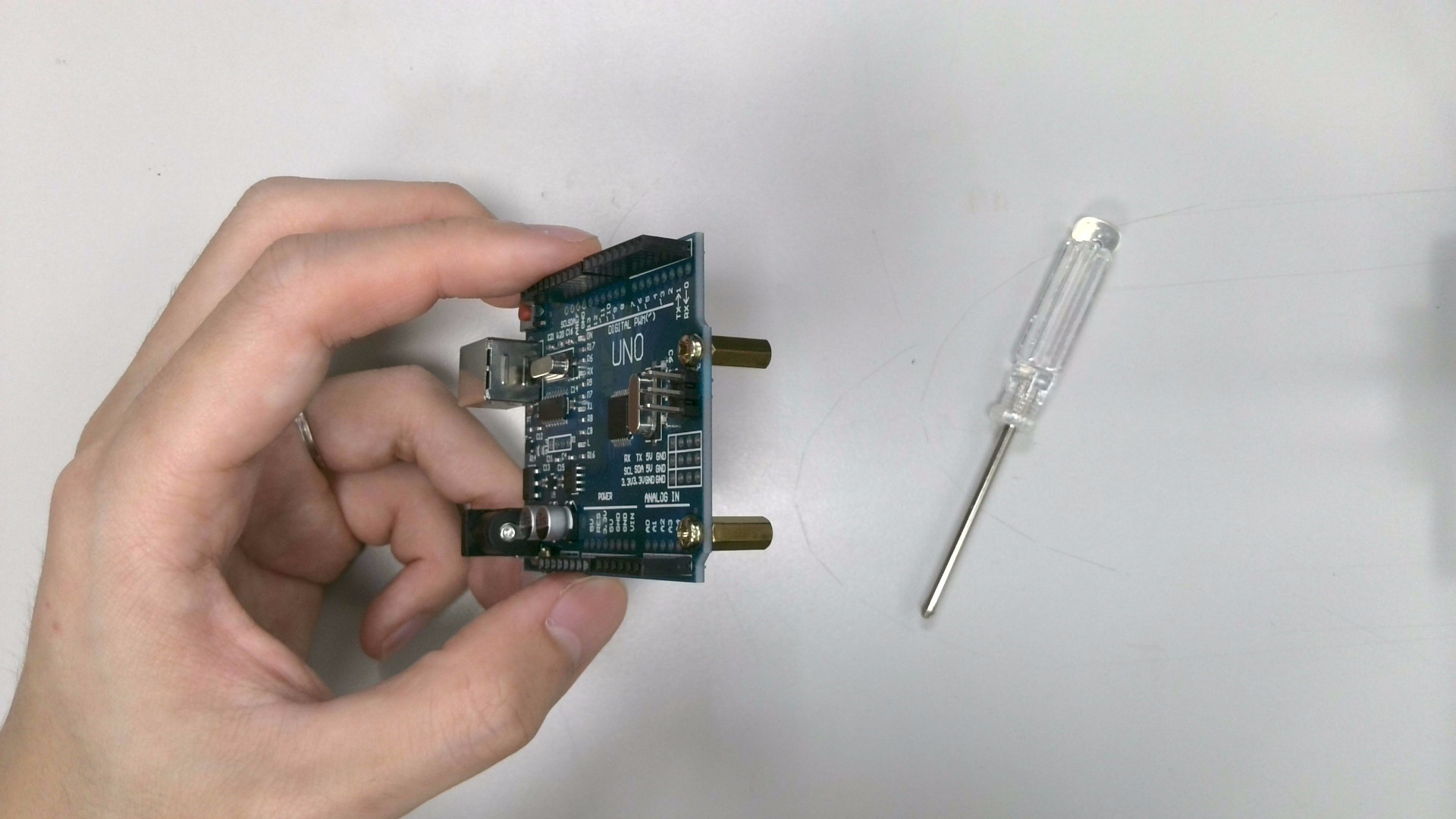

1-4. 安裝示意圖如下，建議使用螺絲起子安裝。

安裝示意圖，建議使用螺絲起子安裝

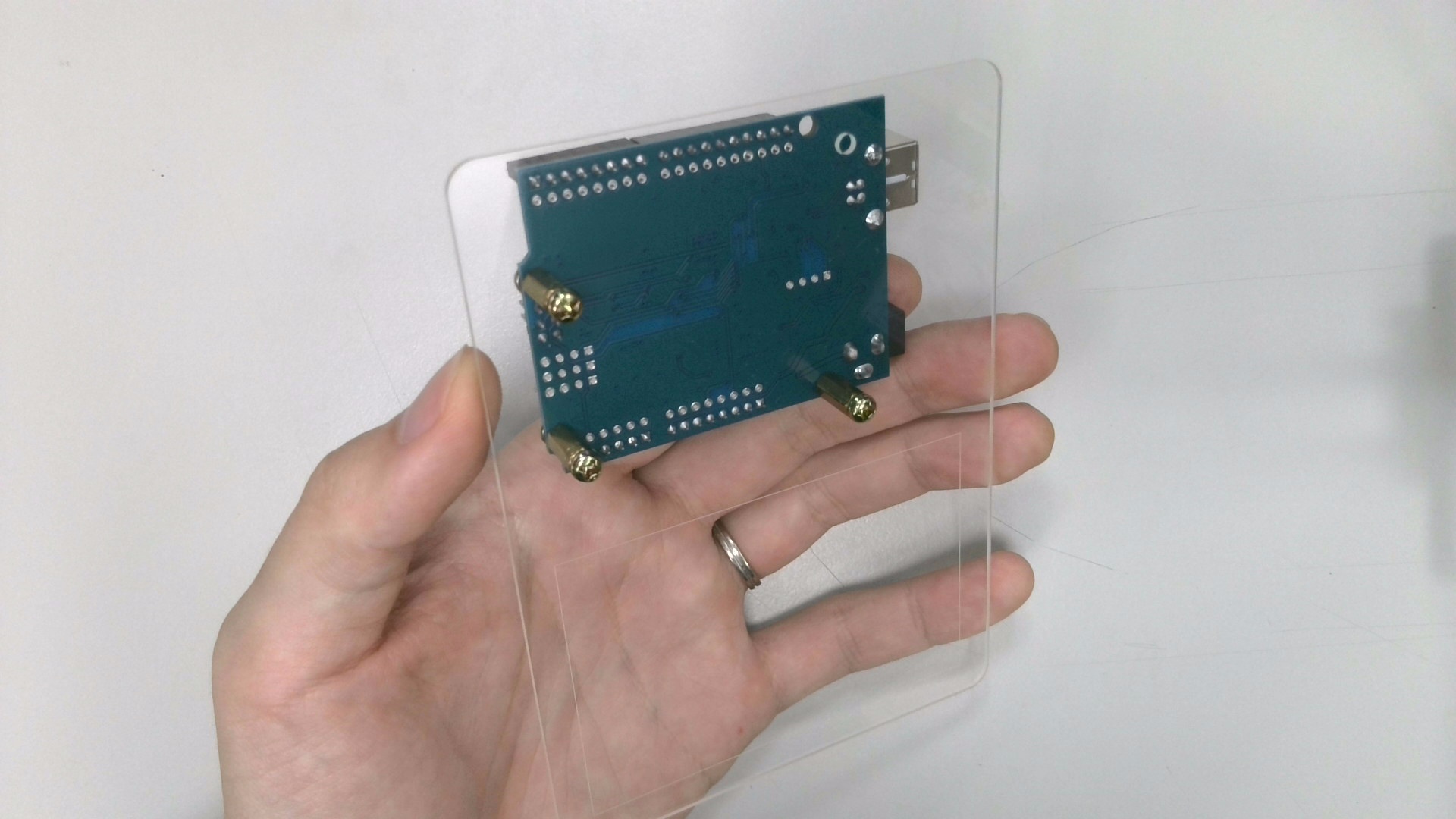

1-5. 接著拿出壓克力板，並對齊孔洞用剩餘的螺絲固定。

接著拿出壓克力板，並對齊孔洞用剩餘的螺絲固定

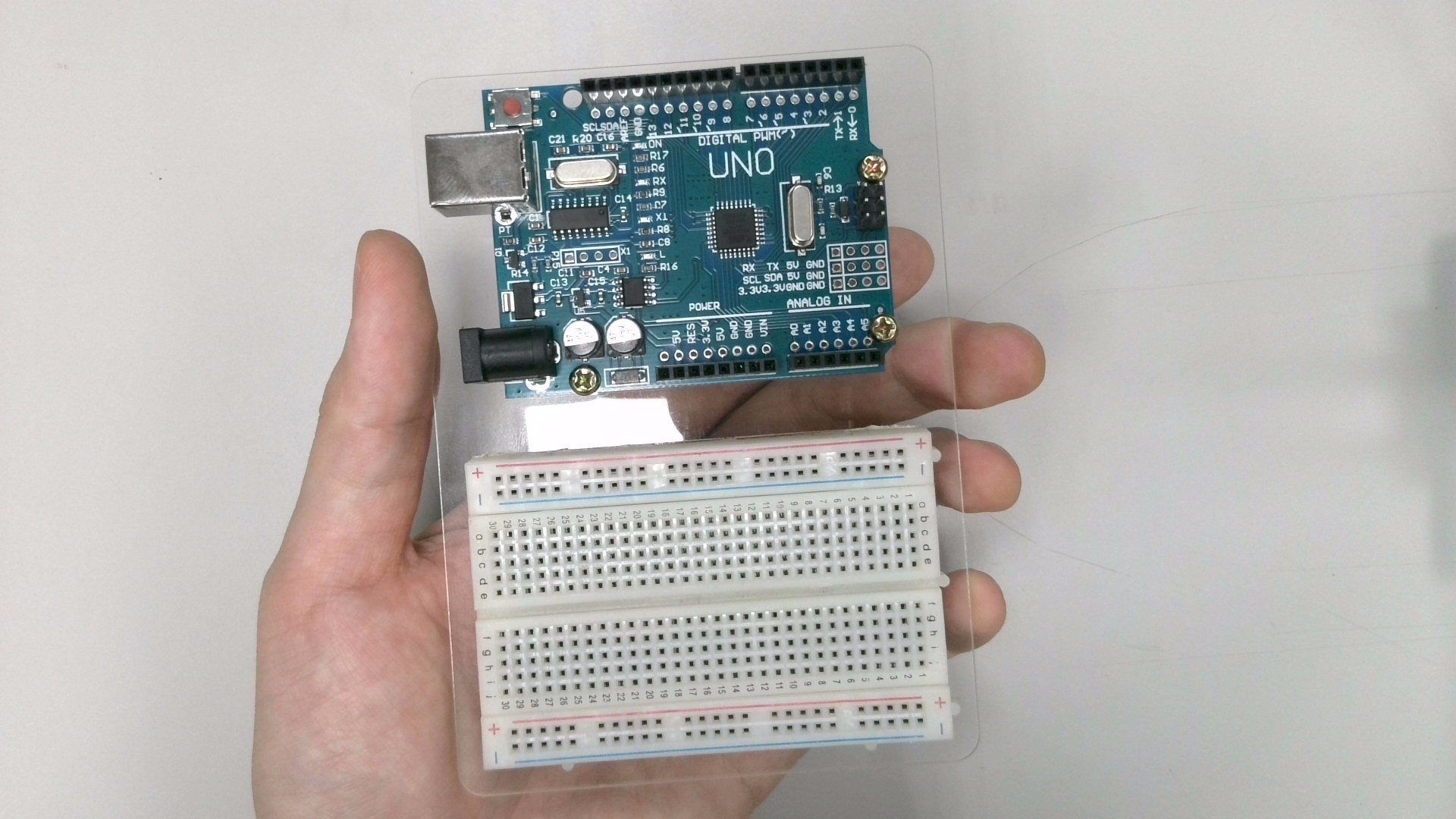

1-6. 接著拿出「麵包板」，將背後的泡綿膠紙撕除，並黏貼在如下位置。

拿出「麵包板」，將背後的泡綿膠紙撕除，並黏貼在如下位置

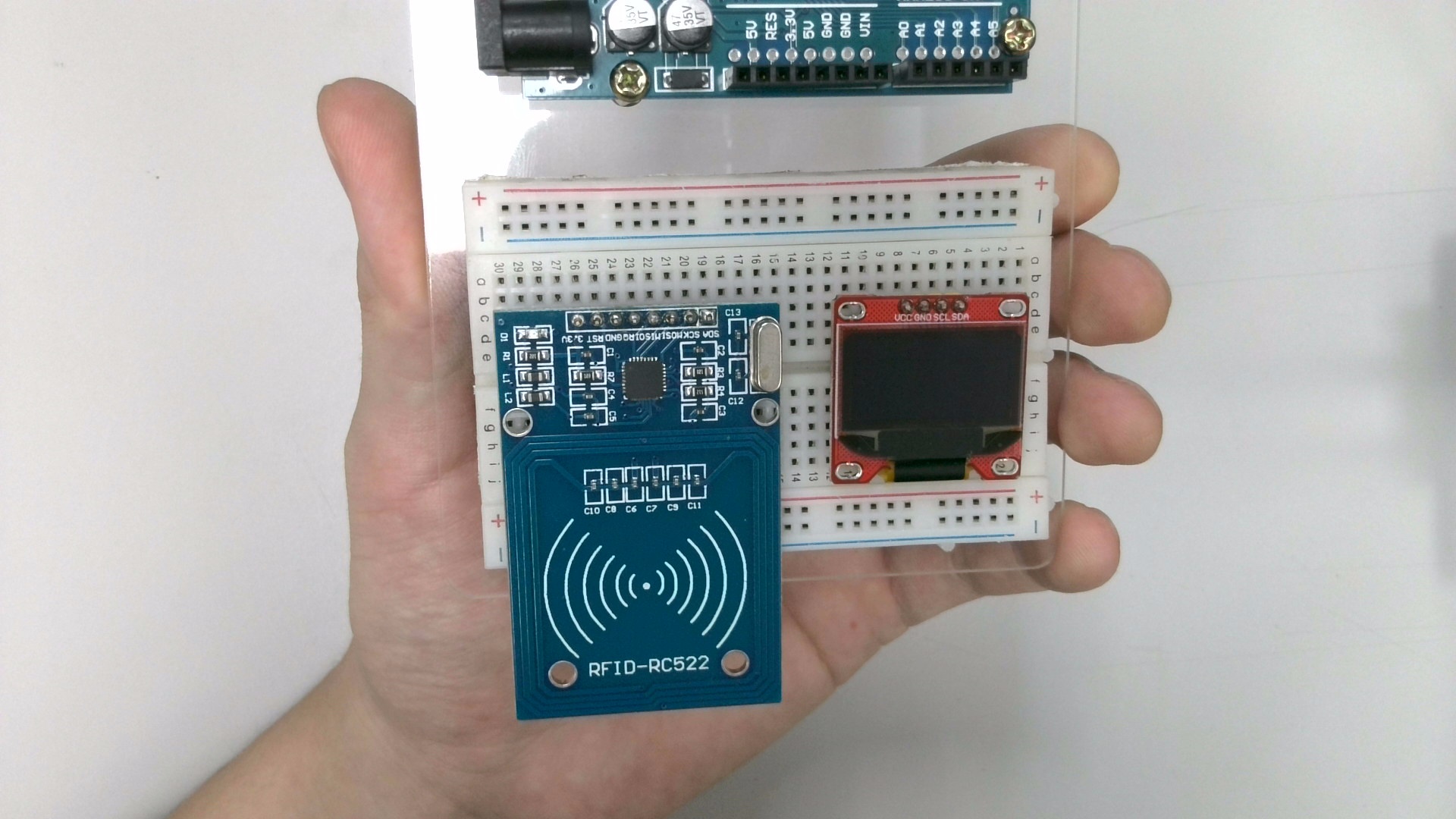

1-7. 最後拿出「OLED 顯示螢幕」與「RFID 感應模組」，如下圖安插在麵包板上。

拿出「OLED 顯示螢幕」與「RFID 感應模組」，如下圖安插在麵包板上

2. 接線說明

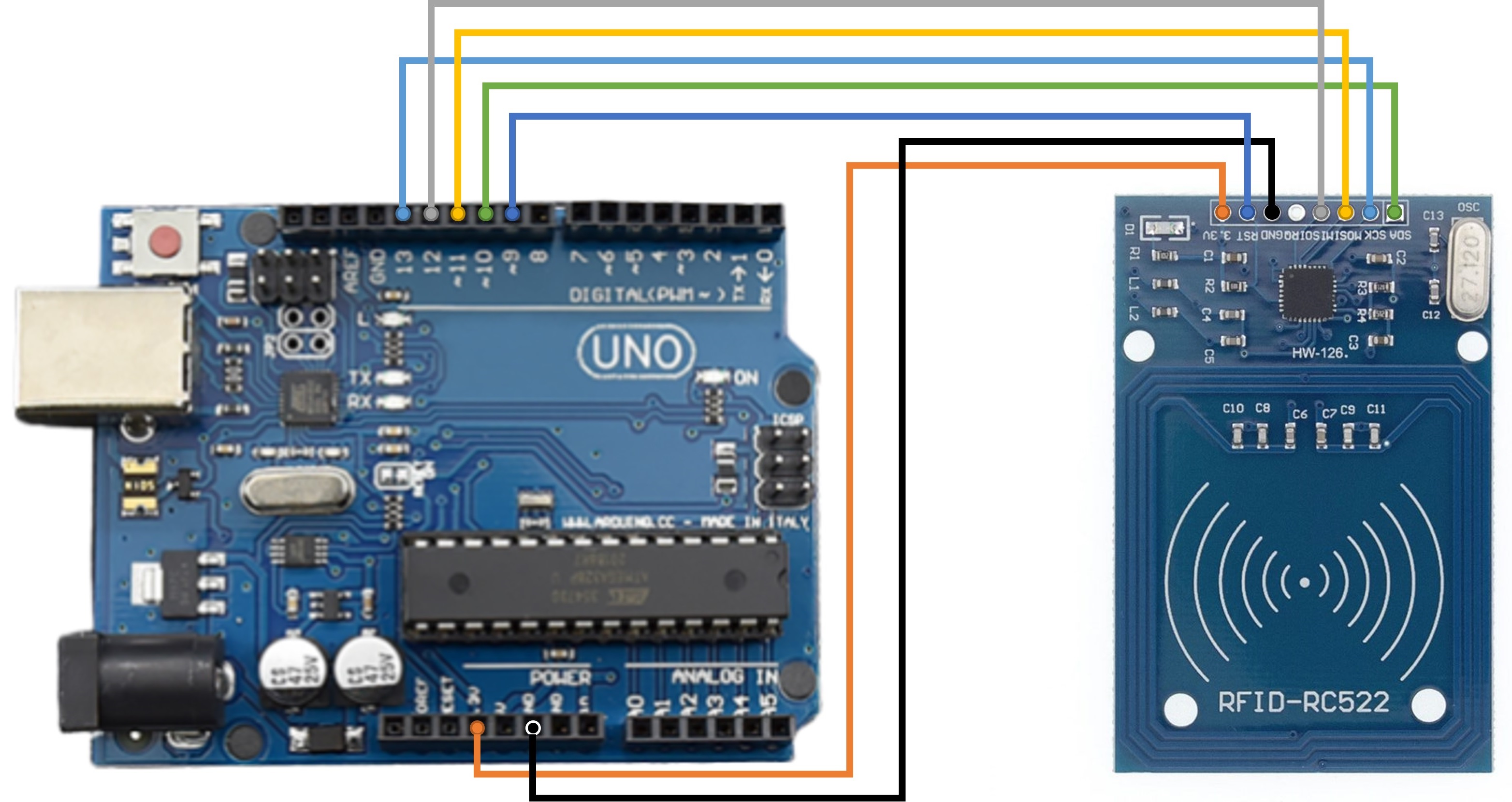

2-1. 準備「彩色杜邦線」並參考下圖連接 RFID。

準備「彩色杜邦線」並參考下圖連接 RFID

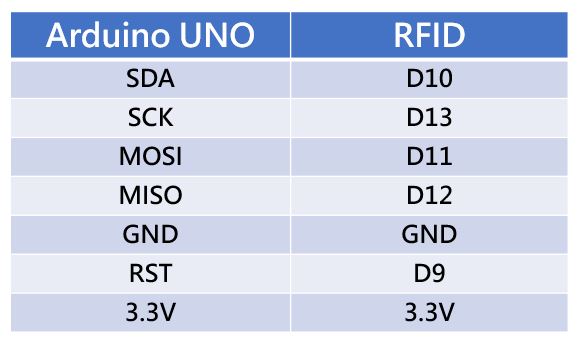

2-2. RFID 接線參考表。

RFID 接線參考表

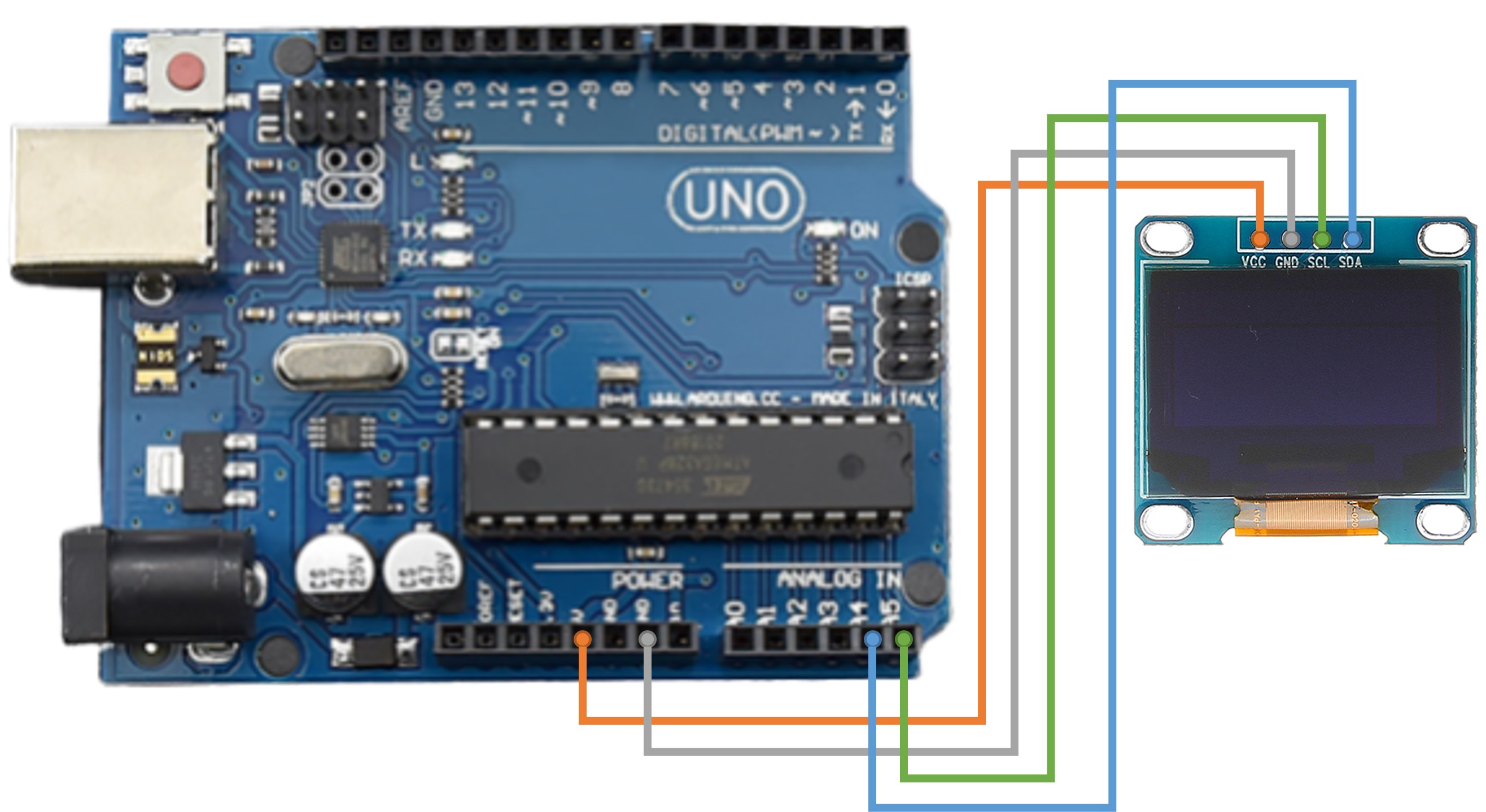

2-3. 準備「彩色杜邦線」並參考下圖連接 OLED。

準備「彩色杜邦線」並參考下圖連接 OLED

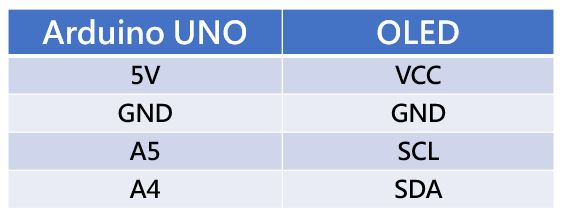

2-4. OLED 接線參考表。

OLED 接線參考表

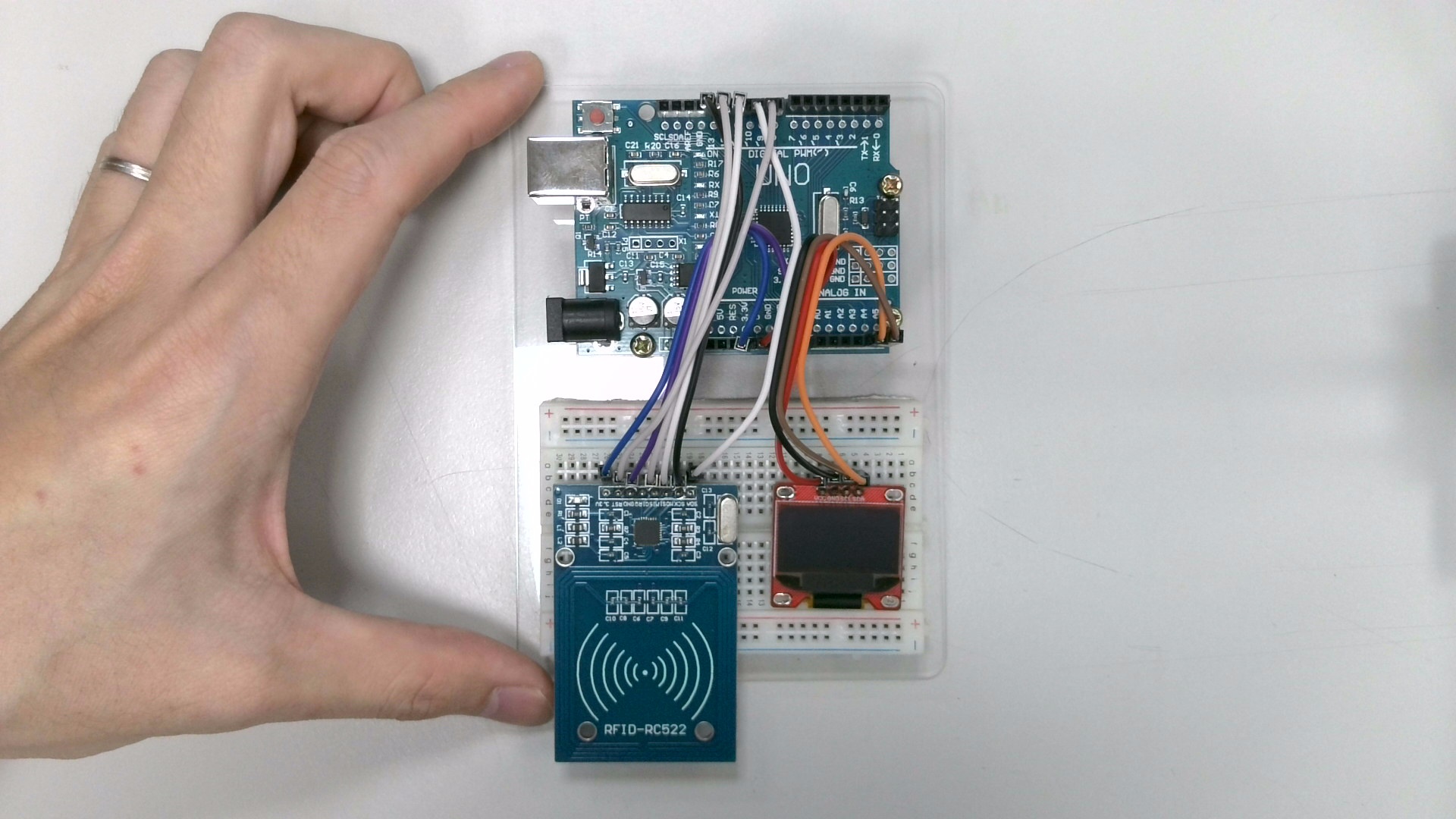

2-5. 完成示意圖。

Arduino RFID 門禁管理 DIY 套件包完成示意圖

教學文章

【CIRCUS Pi】 Arduino 專題教學－RFID 門禁管理系統

出貨清單

Arduino RFID 門禁管理 DIY 套件包 x 1

品名	數量
Arduino UNO R3 相容板	1個
85x55mm 400孔麵包板	1個
RC522 IC卡感應模組(送感應卡+鑰匙扣卡)	1個
0.96吋 OLED顯示螢幕 128x64 黃藍雙色	1個
USB 2.0 A公 to B公傳輸線 1M	1 條
40條-彩色杜邦線公公 10cm	1包
螺絲包	1包
壓克力板	1個
