Arduino 溫溼度感測 DIY 套件包

產品貨號：368030200764
區號：Nc01-03-D02
品牌：CIRCUS Pi
原廠貨號：

全店，滿千免運優惠(限郵寄和超商純取貨)

NT$599

{{shoplineProductReview.avg_score}} {{'product.product_review.stars' | translate}} | {{shoplineProductReview.total}} {{'product.product_review.reviews' | translate}}

{{amazonProductReview.avg_rating}} {{'product.product_review.stars' | translate}} | {{amazonProductReview.total_comment_count}} {{'product.product_review.reviews' | translate}}

一次最大商品購買數量限制為 99999

該數量不適用，請填入有效的數量。

售完

若想購買，請聯絡我們。

商品描述

送貨及付款方式

商品描述

商品簡介

想要使用 Arduino 製作一個能夠監測周圍環境溫度和濕度的設備，將其應用於氣象監測、室內環境控制、農業監測等。讓我們更好地理解周圍環境的狀況，並進行相應的處理和調整，以達到更好的效果。
Arduino 溫溼度感測 DIY 套件包，以 Arduino UNO R3 為控制器板，結合 Circus DHT11 溫溼度感測器模組，以及 0.96 吋 OLED 顯示螢幕，讓學習者除了能夠擁有完整的硬體設配外，更能夠搭配專屬的組裝說明與範例程式教學，無壓力完成 Arduino 專案。

安裝說明

組裝與接線說明

1. 組裝

1-1. 首先撕除「壓克力板」上的保護紙，可使用尖頭鑷子或是美工刀輔助。

首先撕除「壓克力板」上的保護紙，可使用尖頭鑷子或是美工刀輔助

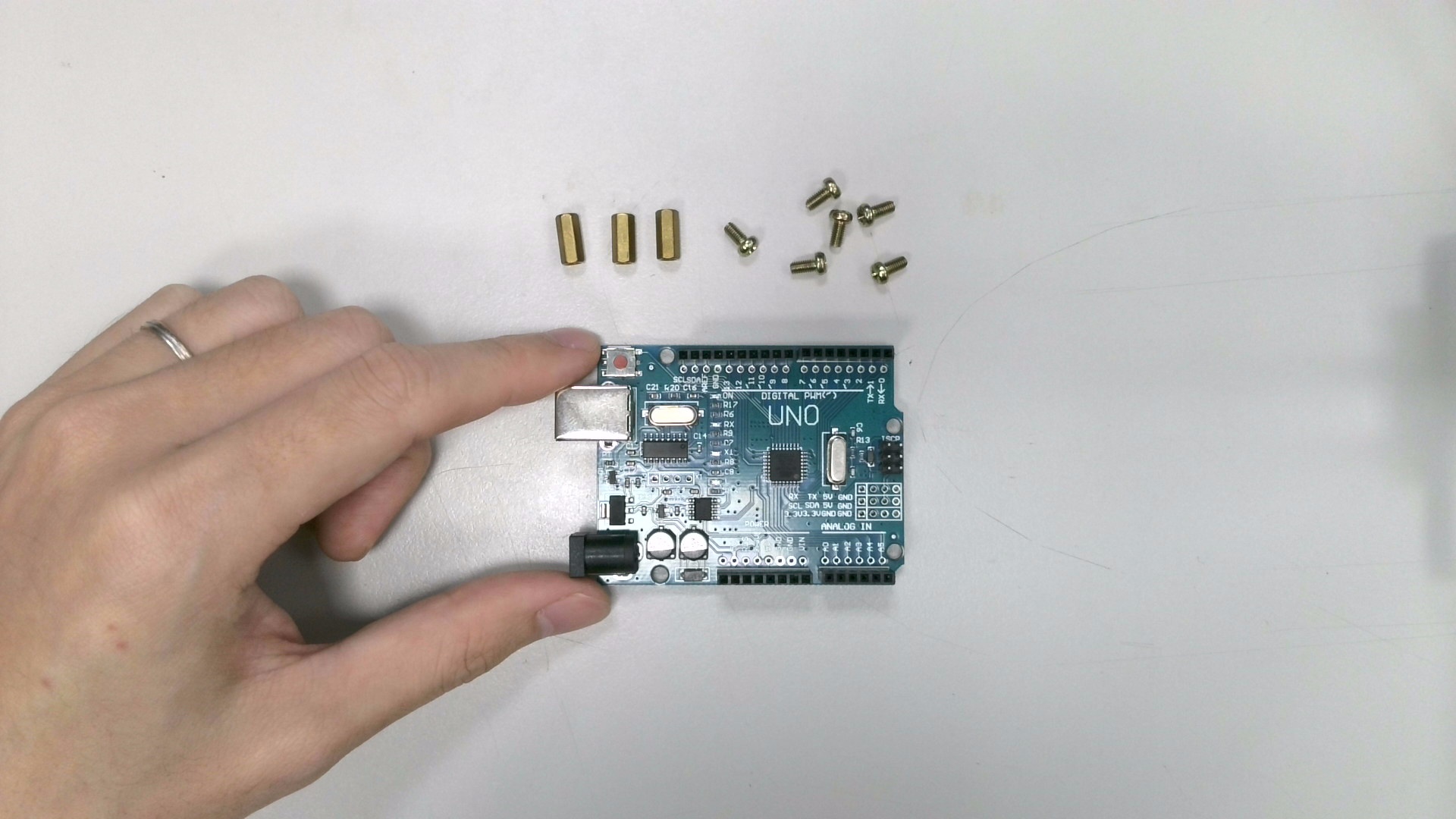

1-2. 接著準備「Arduino UNO」、「M3螺絲 x6」與「銅柱 x3」。

接著準備「Arduino UNO」、「M3螺絲 x6」與「銅柱 x3」

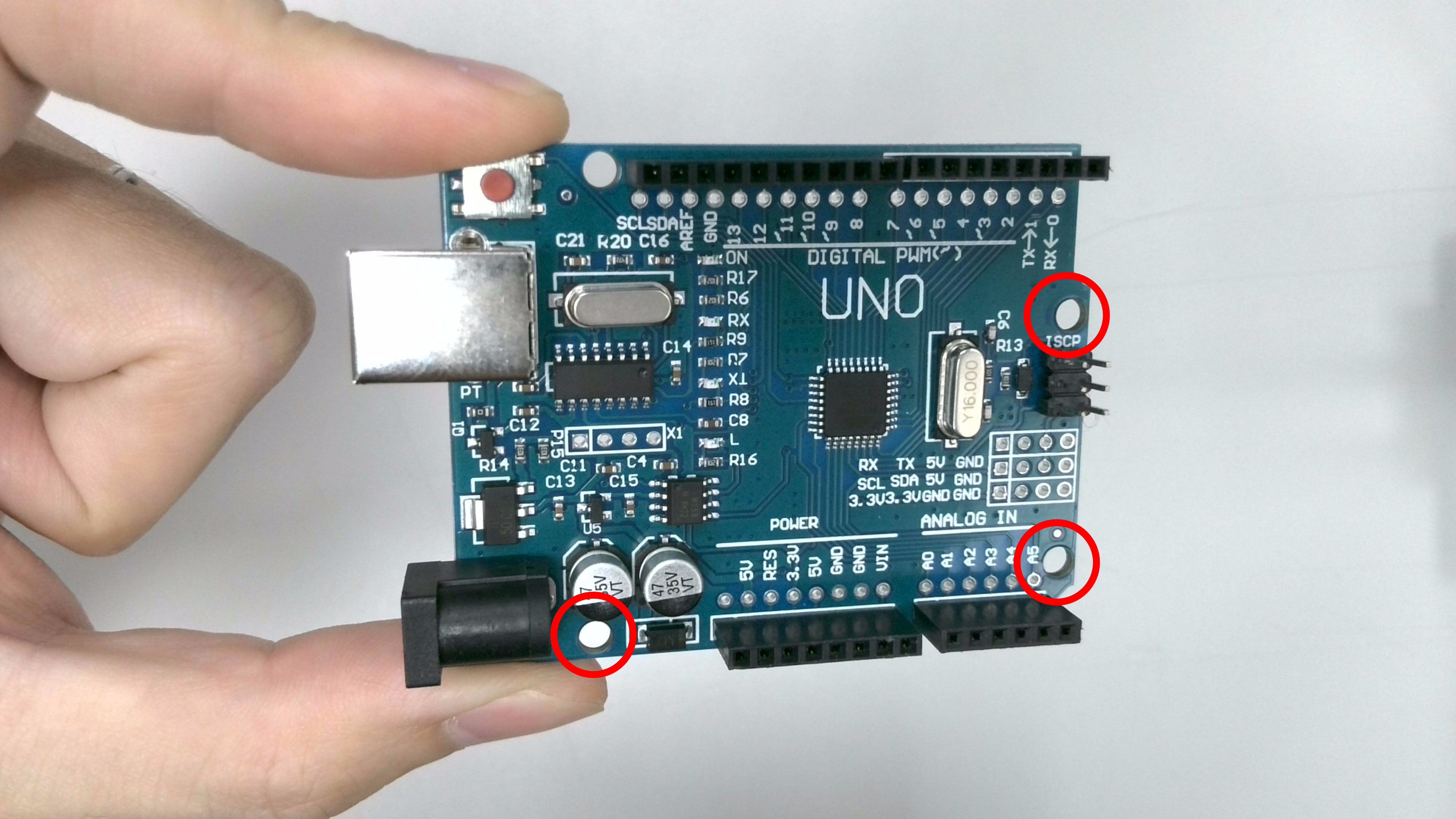

1-3. 我們會在以下標示的三個孔洞，使用銅柱與螺絲作為支撐柱。

我們會在以下標示的三個孔洞，使用銅柱與螺絲作為支撐柱。

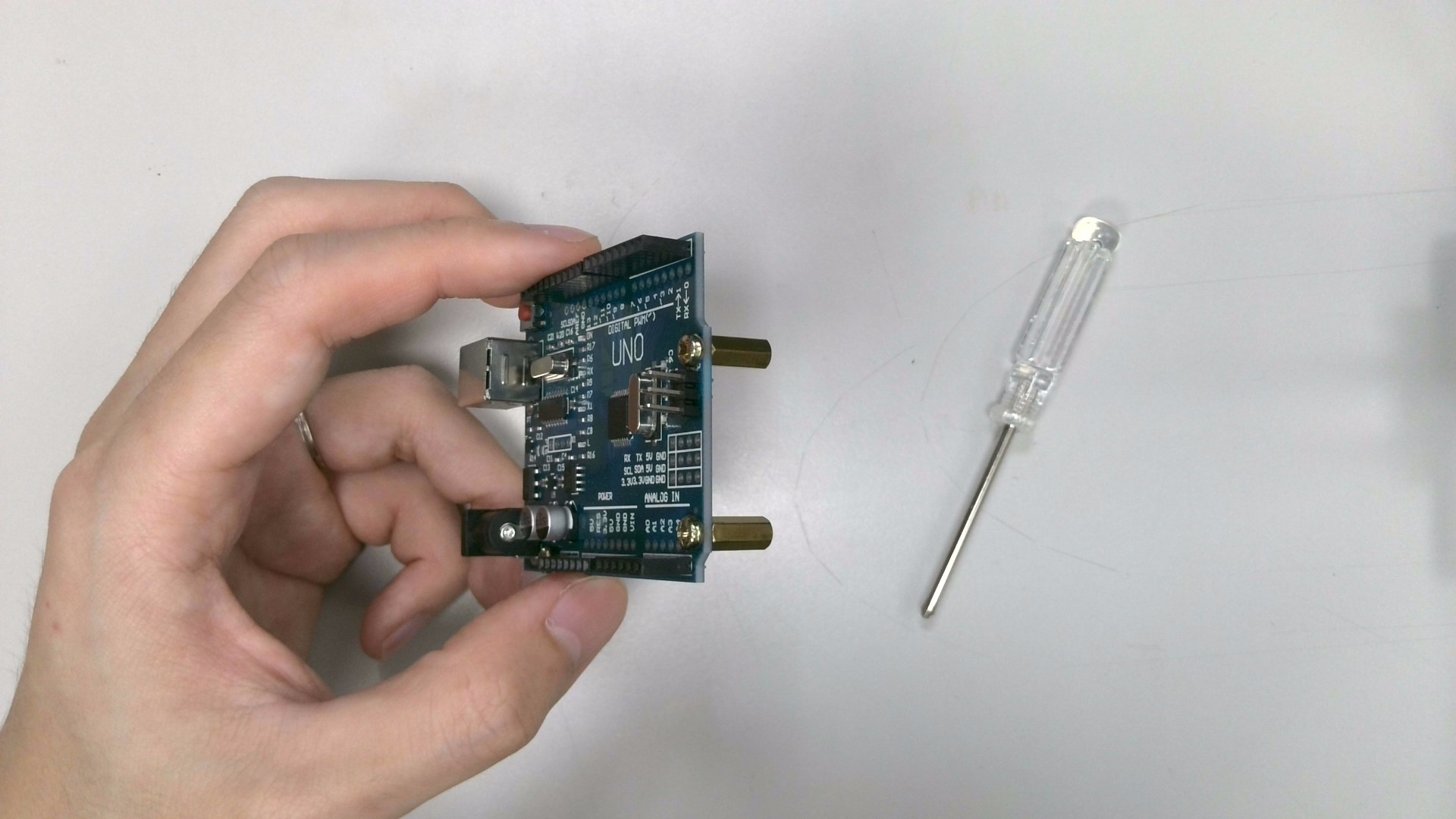

1-4. 安裝示意圖如下，建議使用螺絲起子安裝。

安裝示意圖，建議使用螺絲起子安裝

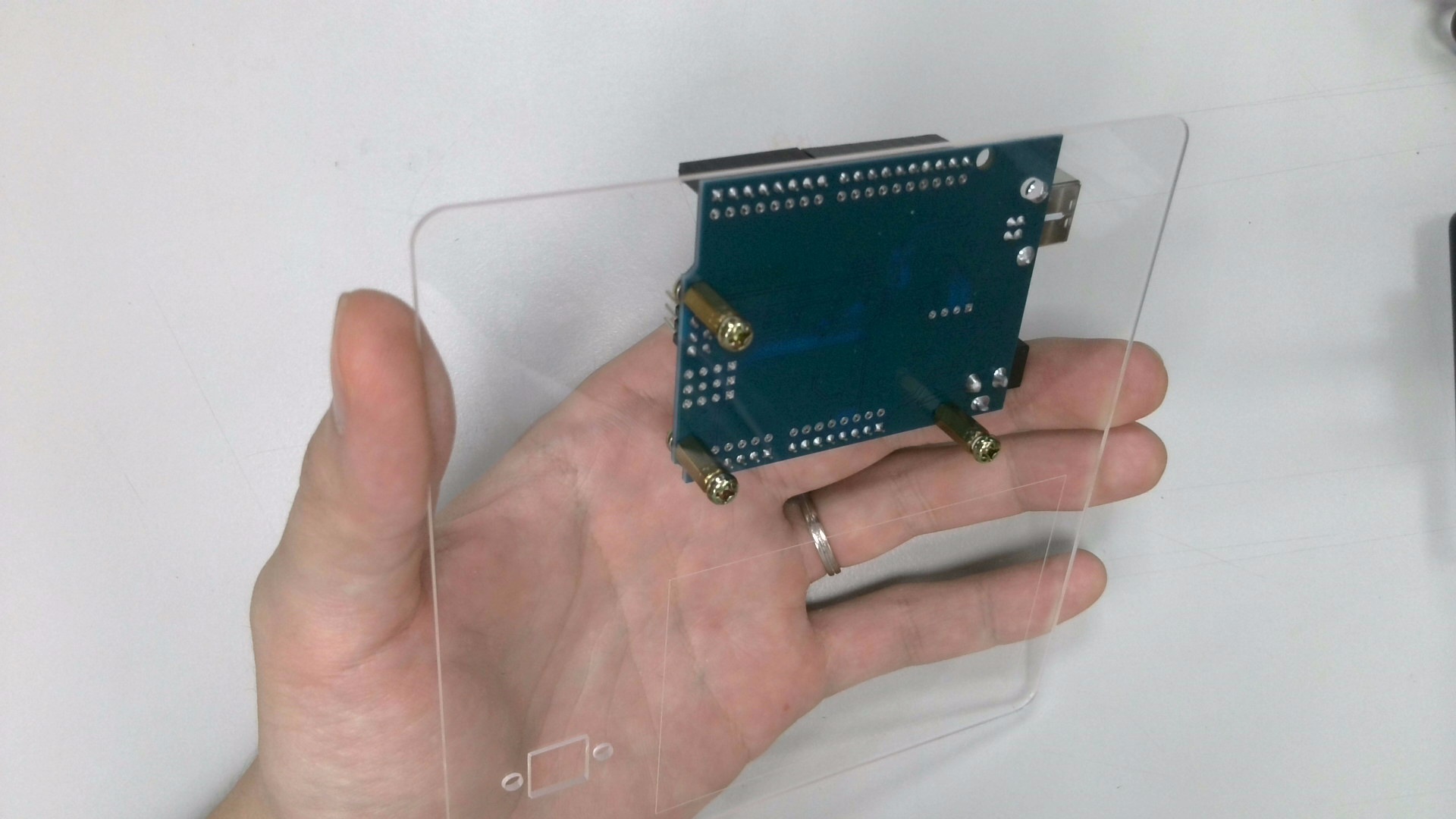

1-5. 接著拿出壓克力板，並對齊孔洞用剩餘的螺絲固定。

接著拿出壓克力板，並對齊孔洞用剩餘的螺絲固定

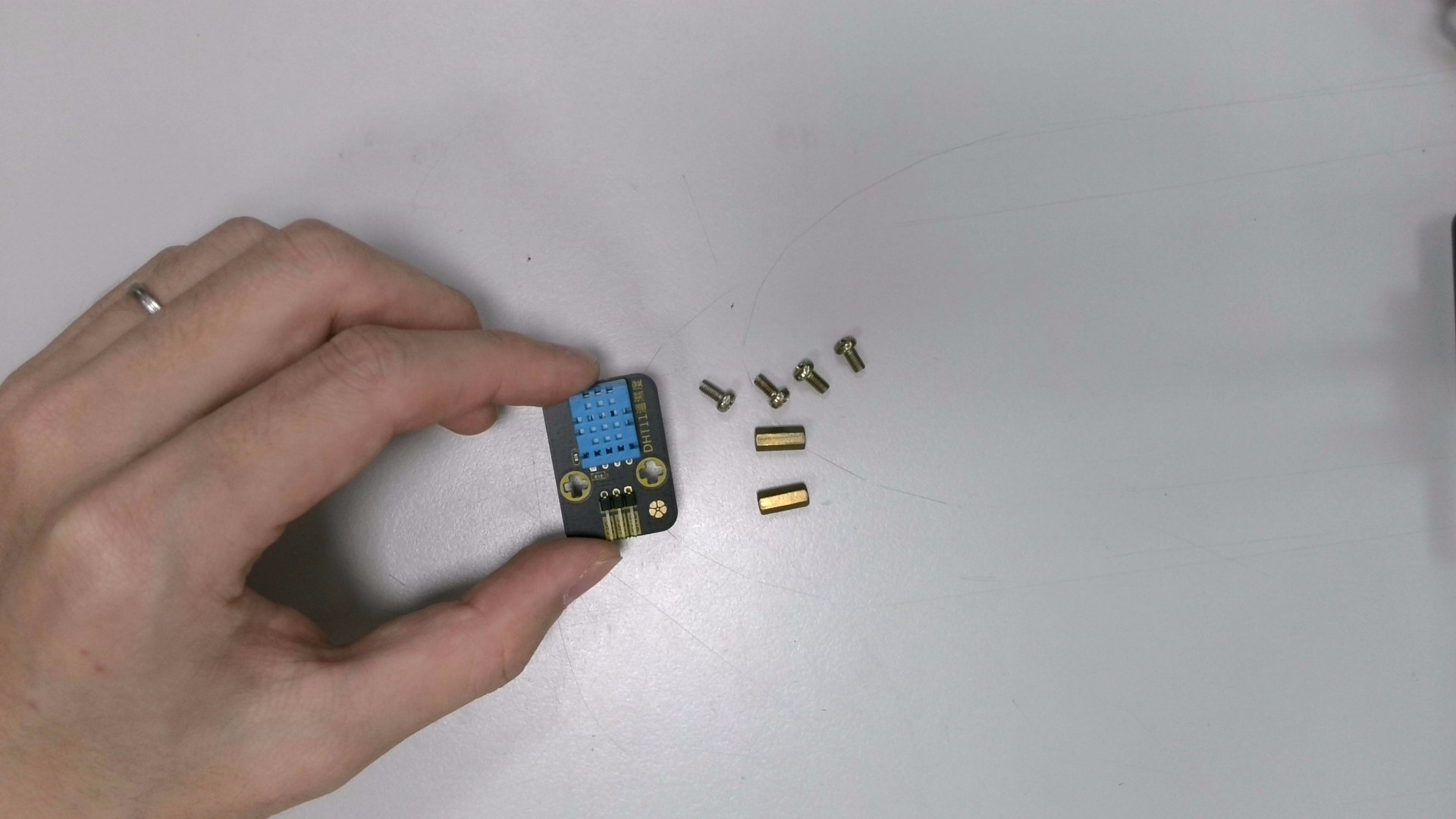

1-6.取出「DHT11 模組」、「M3螺絲 x4」與「銅柱 x2」。

拿出「麵包板」，將背後的泡綿膠紙撕除，並黏貼在如下位置

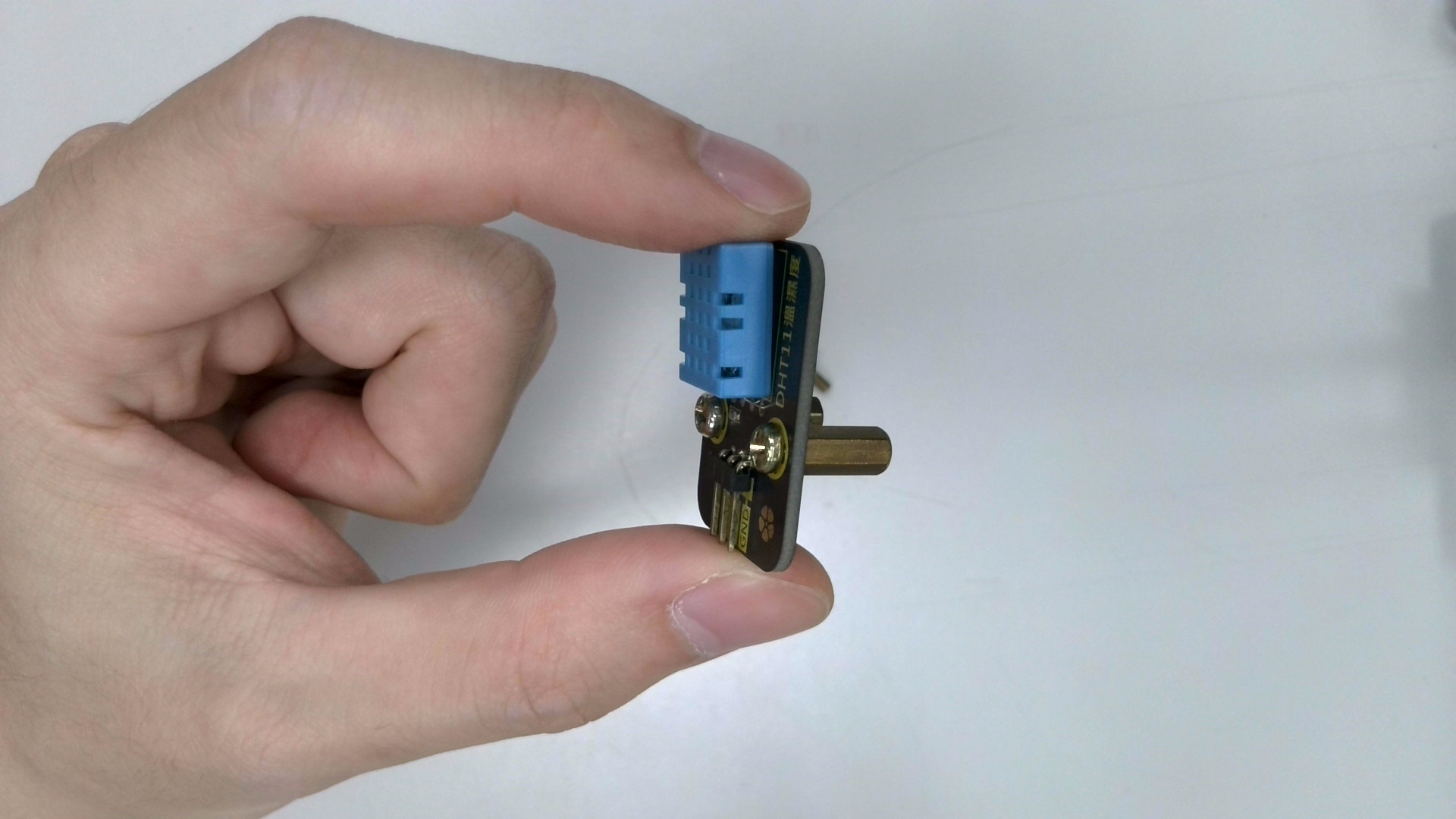

1-7. 安裝示意圖如下，建議使用螺絲起子安裝。

安裝示意圖，建議使用螺絲起子安裝。

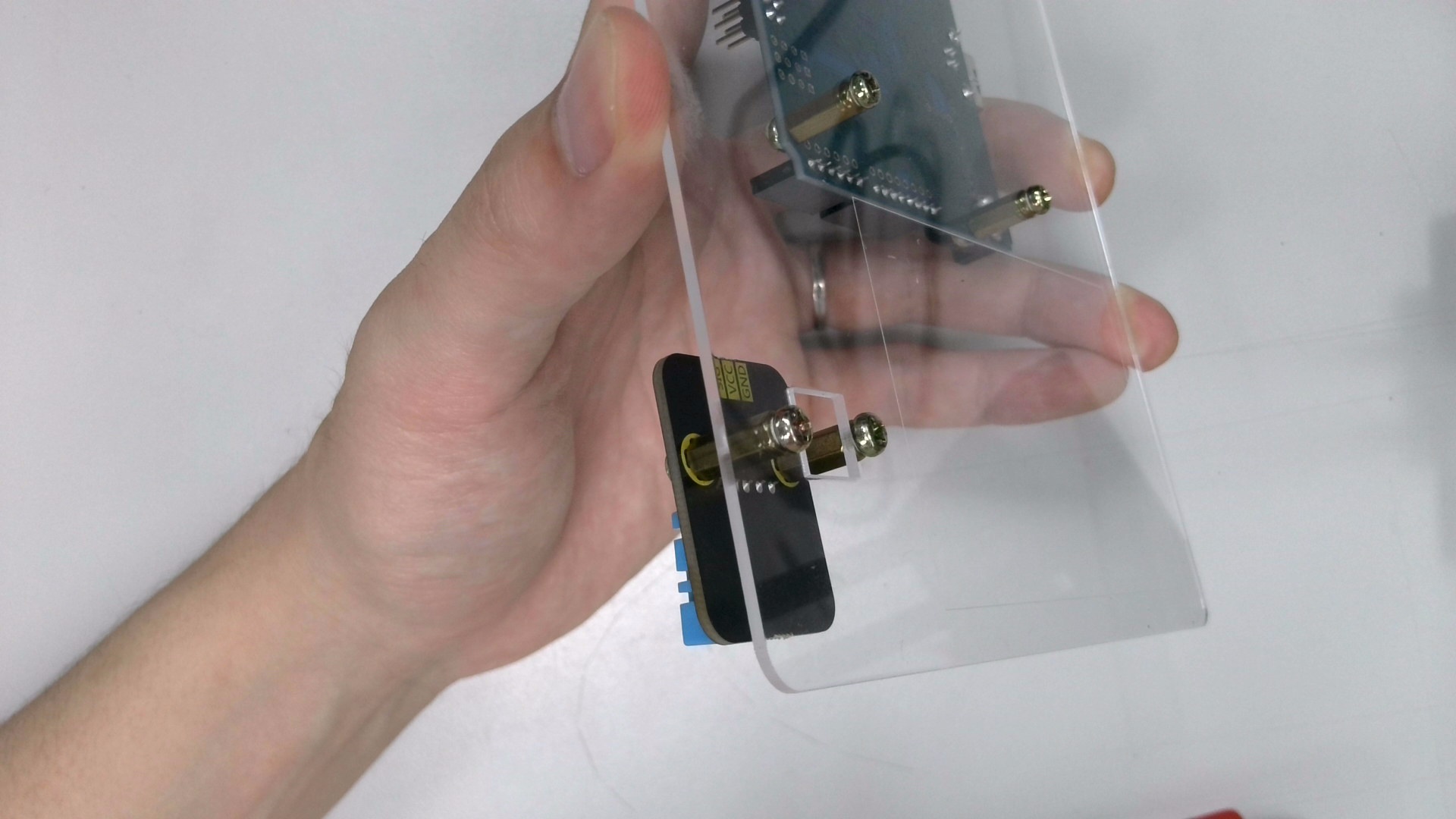

1-8.對齊孔洞用剩餘的螺絲固定。

對齊孔洞用剩餘的螺絲固定。

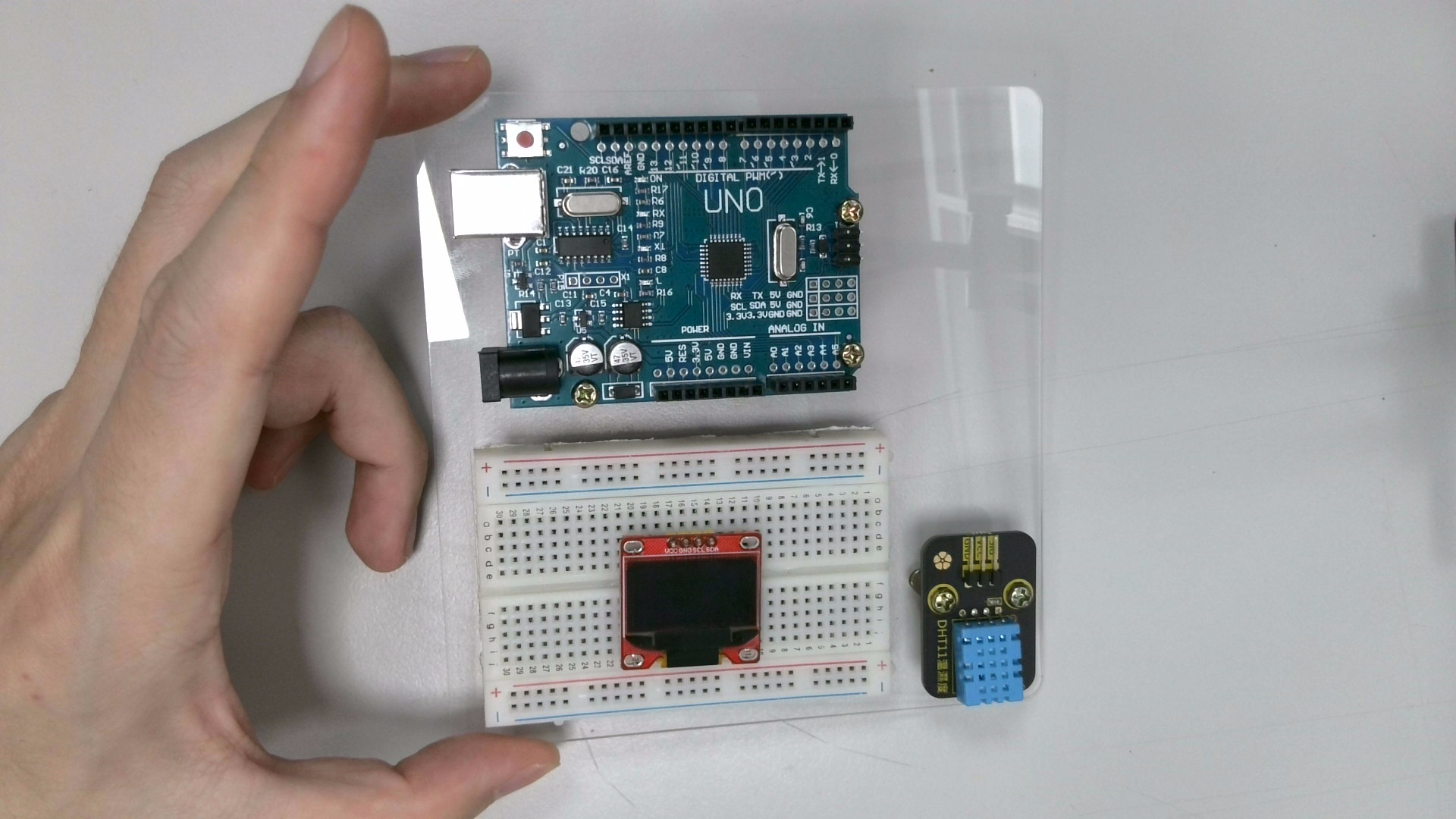

1-9. 接著拿出「麵包板」，將背後的泡綿膠紙撕除，並黏貼在如下位置。同時將「OLED 顯示螢幕」也插上去。

接著拿出「麵包板」，將背後的泡綿膠紙撕除，並黏貼在如下位置。同時將「OLED 顯示螢幕」也插上去。

2. 接線說明

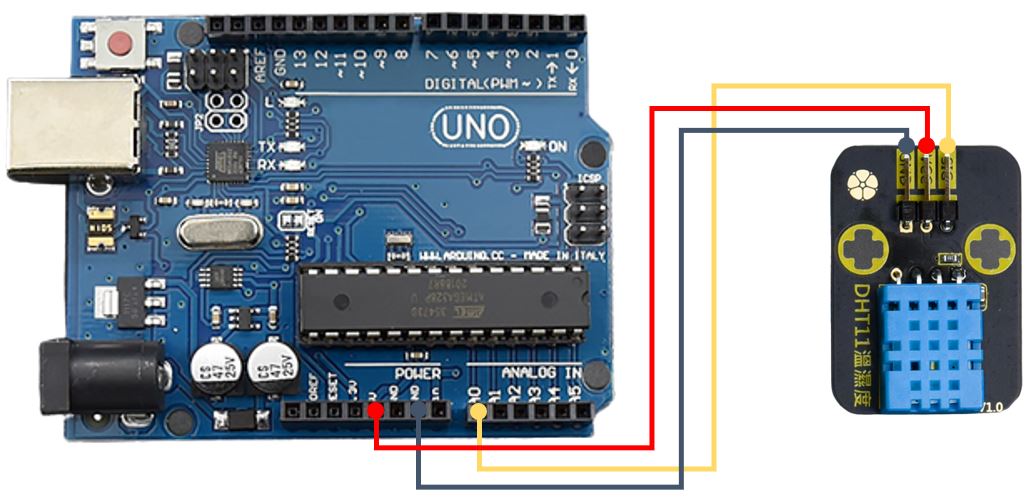

2-1. 準備「彩色杜邦線 - 公/母」並參考下圖連接 DHT11。

讓我們查看原廠 Mini MP3 Player 模組的官方文件，可以看到「喇叭」安裝的位置，以及需要在某個腳位加上「1k電阻」。

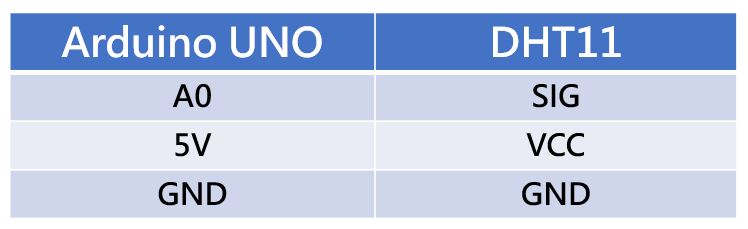

2-2. DHT11 接線參考表。

DHT11 接線參考表。

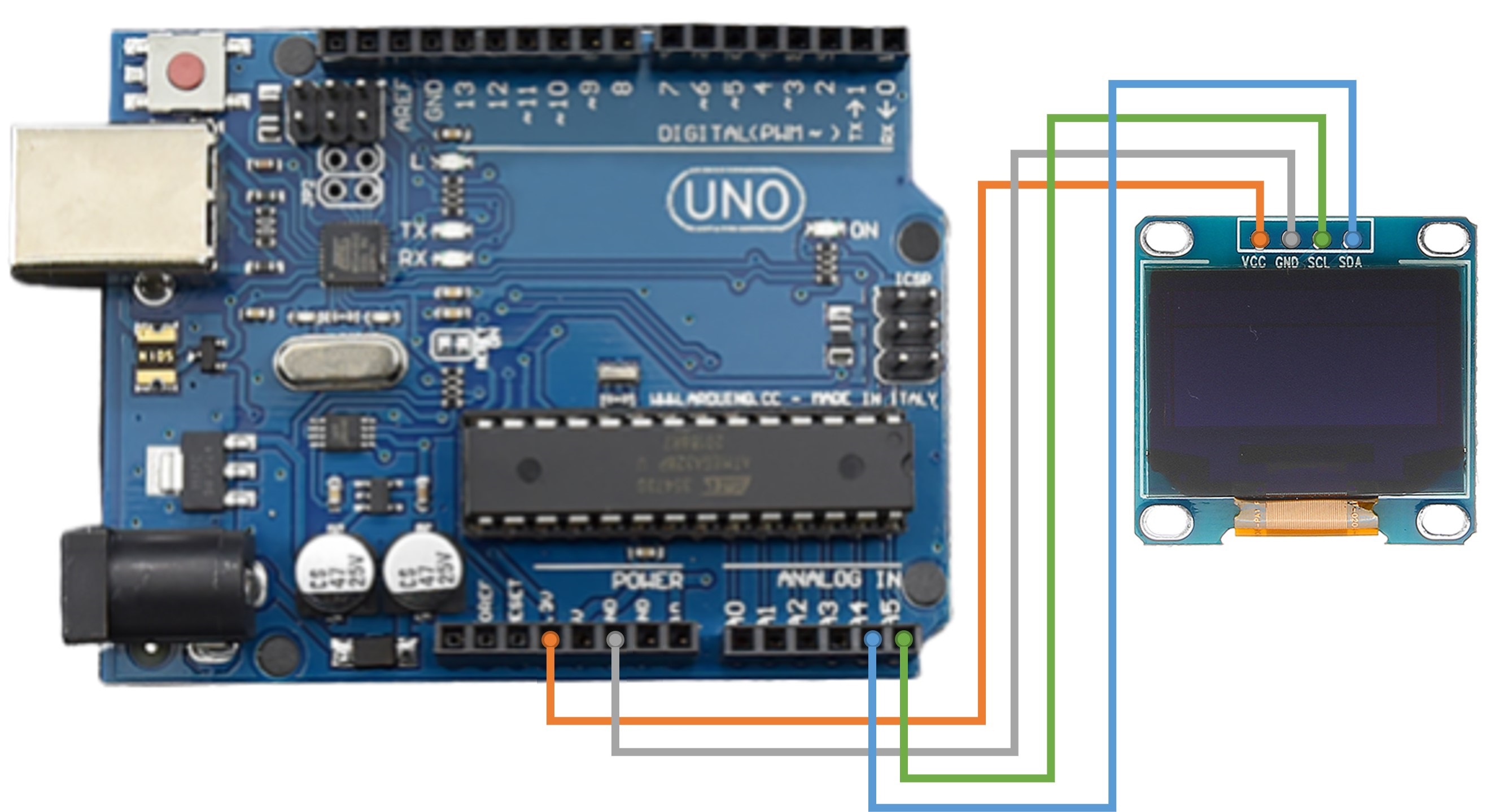

2-3. 準備「彩色杜邦線 - 公/公」並參考下圖連接 OLED。

準備「彩色杜邦線 - 公/公」並參考下圖連接 OLED。

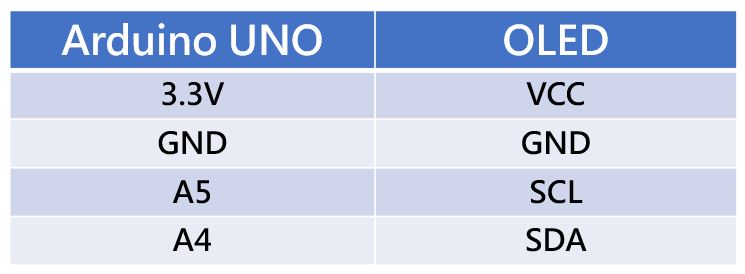

2-4. OLED 接線參考表。

OLED 接線參考表

教學文章

【CIRCUS Pi】 Arduino 溫溼度感測 DIY 套件包

出貨清單

Arduino 溫溼度感測 DIY 套件包 x 1

品名	數量
Arduino UNO R3 相容板	1個
85x55mm 400孔麵包板	1個
Circus DHT11 溫溼度感測器模組	1個
0.96吋 OLED顯示螢幕 128x64 黃藍雙色	1個
USB 2.0 A公 to B公傳輸線 1M	1 條
40條-彩色杜邦線公母 10cm	1包
40條-彩色杜邦線公公 10cm	1包
螺絲包	1包
壓克力板	1個
