藍板 MQ-135 空氣品質檢測模組

商品簡介

MQ-135 空氣品質檢測模組可用於偵測多種有害氣體，包括氨氣、硫化物、苯系蒸氣與煙霧等，能在 10～1000 ppm 濃度範圍內提供穩定量測結果。模組具備訊號輸出指示燈與雙路輸出（類比電壓與 TTL 電位訊號），其中 TTL 為低電位有效，適合直接連接單晶片 I/O 腳位。類比輸出會隨氣體濃度上升而增加，方便即時監測環境變化。感測器採可插拔式設計，具備快速反應與高穩定特性，安裝孔位設計便於固定於實驗或產品中，適合家庭空氣偵測、工業污染監控與環境品質研究應用。

商品特徵：

• 具備訊號輸出指示燈，可即時顯示狀態。
• 雙路訊號輸出（類比訊號輸出與 TTL 電位訊號輸出）。
• TTL 輸出為低電位有效（當輸出為低電位時，指示燈亮起，可直接連接至單晶片 I/O 腳位）。
• 類比輸出電壓會隨氣體濃度升高而增加，濃度越高電壓越高。
• 對硫化物、苯系蒸氣、煙霧等有害氣體具有高靈敏度。
• 具備長期使用壽命與穩定可靠的性能。
• 反應速度快、恢復特性佳。
• 含固定孔位，安裝方便。
• 感測探頭採可插拔設計，便於更換與測試。

應用範圍：

• 可用於家庭或環境中的有害氣體偵測裝置，適合偵測氨氣、芳香族化合物、硫化物、苯系蒸氣、煙霧等氣體。氣體感測元件濃度偵測範圍：10 ～ 1000 ppm。

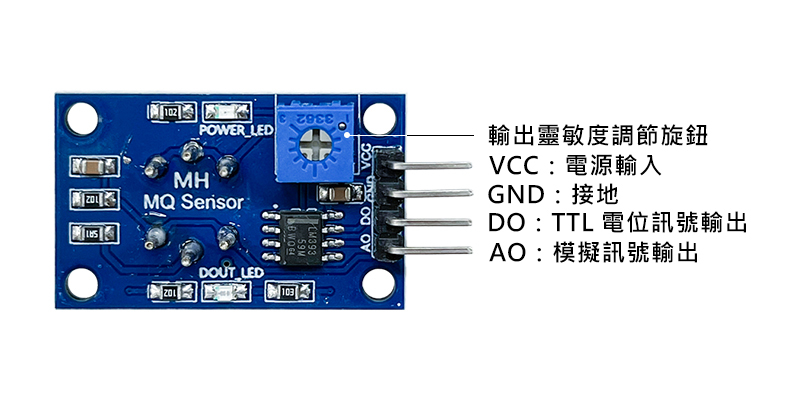

功能介紹：

商品規格

• 工作電壓：DC 5V
• 尺寸：32.4 x 20.4 mm

測試程式

實現功能：當偵測到的氣體濃度大於設定值時，單晶片 I/O 腳位輸出低電位

/********************************************************************

功能說明：此版本配套測試程式
使用晶片：AT89S52
時脈晶振：11.0592 MHz
傳輸鮑率：9600
編譯環境：Keil
【聲明】此程式僅供學習與參考使用

********************************************************************/

/********************************************************************
說明：1. 當偵測濃度大於設定值時，單晶片 I/O 腳位輸出低電位。
********************************************************************/

#include <reg52.h> // 函式庫檔
#define uchar unsigned char // 巨集定義：無號字元型
#define uint unsigned int // 巨集定義：無號整數型

/********************************************************************
I/O 定義
********************************************************************/

sbit LED = P1^0; // 定義單晶片 P1 埠的第 0 位（P1.0）為指示燈輸出端
sbit DOUT = P2^0; // 定義單晶片 P2 埠的第 0 位（P2.0）為感測器輸入端

/********************************************************************
延遲函式
********************************************************************/

void delay() // 延遲副程式
{
  uchar m, n, s;
  for(m = 20; m > 0; m--)
    for(n = 20; n > 0; n--)
      for(s = 248; s > 0; s--);
}

/********************************************************************
主程式
********************************************************************/

void main()
{
  while(1) // 無限迴圈
  {
    LED = 1; // 熄滅 P1.0 腳位的指示燈
    if(DOUT == 0) // 當氣體濃度高於設定值時，執行條件判斷
    {
      delay(); // 延遲以避免干擾
      if(DOUT == 0) // 再次確認濃度仍高於設定值
      {
        LED = 0; // 點亮 P1.0 腳位指示燈
      }
    }
  }
}

/********************************************************************
程式結束
********************************************************************/

文件下載

Datasheet

出貨清單

• 藍板MQ-135 空氣品質檢測模組 x 1
