DS3231 高精度時鐘模組

產品貨號：368030500595
區號：Kd01-02-D03
品牌：
原廠貨號：

全店，滿千免運優惠(限郵寄和超商純取貨)

NT$85

{{shoplineProductReview.avg_score}} {{'product.product_review.stars' | translate}} | {{shoplineProductReview.total}} {{'product.product_review.reviews' | translate}}

{{amazonProductReview.avg_rating}} {{'product.product_review.stars' | translate}} | {{amazonProductReview.total_comment_count}} {{'product.product_review.reviews' | translate}}

一次最大商品購買數量限制為 99999

該數量不適用，請填入有效的數量。

若想購買，請聯絡我們。

送貨及付款方式

DS3231是低成本、高精度I2C即時時鐘(RTC)，具有集成的溫補晶振(TCXO)和晶體。該器件包含電池輸入端，斷開主電源時仍可保持精確的計時。集成晶振提高了器件的長期精確度，並減少了生產線的元件數量。DS3231提供商用級和工業級溫度範圍，採用16引腳300mil的SO封裝。
RTC保存秒、分、時、星期、日期、月和年資訊。少於31天的月份，將自動調整月末的日期，包括閏年的修正。時鐘的工作格式可以是24小時或帶/AM/PM指示的12小時格式。提供兩個可設置的日曆鬧鐘和一個可設置的方波輸出。位址與資料通過I2C雙向匯流排序列傳輸。
精密的、經過溫度補償的電壓基準和比較器電路用來監視VCC狀態，檢測電源故障，提供重定輸出，並在必要時自動切換到備份電源。另外，/RST監視引腳可以作為產生μP復位的手動輸入。
除計時精度高之外，DS3231還具有一些其它功能,這些功能擴展了系統主機的附加功能和選擇範圍。該器件內部集成了一個非常精確的數位溫度感測器，可通過I2C*介面對其進行訪問(如同時間一樣)。這個溫度感測器的精度為±3°C。片上控制電路可實現自動電源檢測，並管理主電源和備用電源(即低壓電池)之間的電源切換。如果主電源掉電，該器件仍可繼續提供精確的計時和溫度，性能不受影響。當主電源重新加電或電壓值返回到容許範圍內時，片上重定功能可用來重新開機系統微處理器。

模組參數

尺寸：38mm(長)*22mm(寬)*14mm(高)
重量：8g
工作電壓：3.3--5.5V
時鐘晶片：高精度時鐘晶片DS3231
帶2個日曆鬧鐘
可程式設計方波輸出
即時時鐘產生秒、分、時、星期、日期、月和年計時，並提供有效期到2100年的閏年補償
晶片內部自帶溫度感測器,精度為±3℃
儲存晶片：AT24C32(存儲容量32K)
IIC匯流排介面,最高傳送速率400KHz(工作電壓為5V時)
可級聯其它IIC設備,24C32位址可通過短路A0/A1/A2修改,默認地址為0x57
帶可充電電池LIR2032,保證系統斷電後,時鐘任然正常走動
接線說明(以Arduino uno r3為例)
- SCL→A5
- SDA→A4
- VCC→5V
- GND→GND

如何查詢I2C位址

操作流程

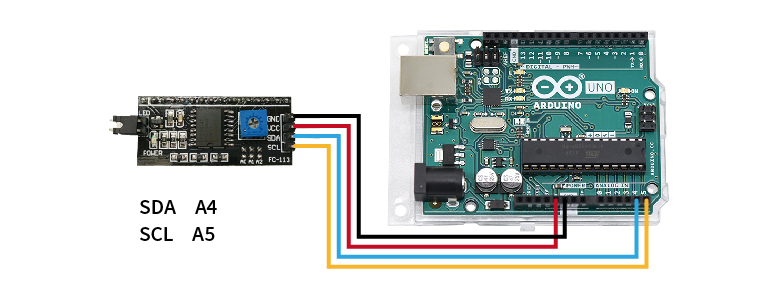

STEP 1. 將欲查詢的模組連接至Arduino UNO（附圖為腳位參考，實際請比對商品標示接線）

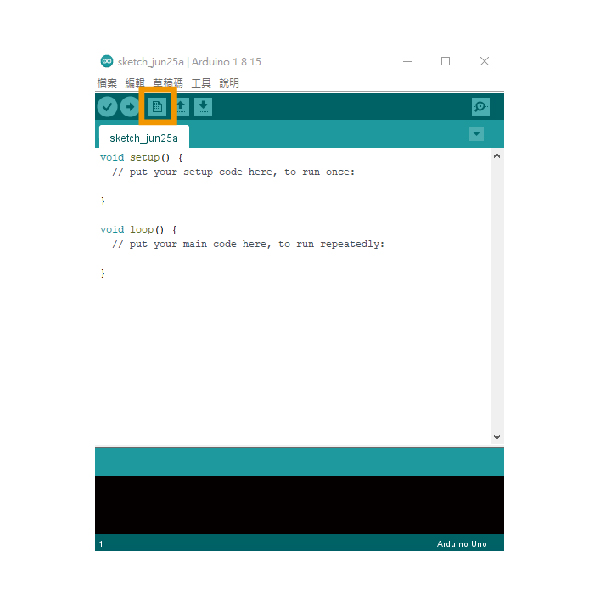

STEP 2. 開啟Arduino IDE並新增檔案

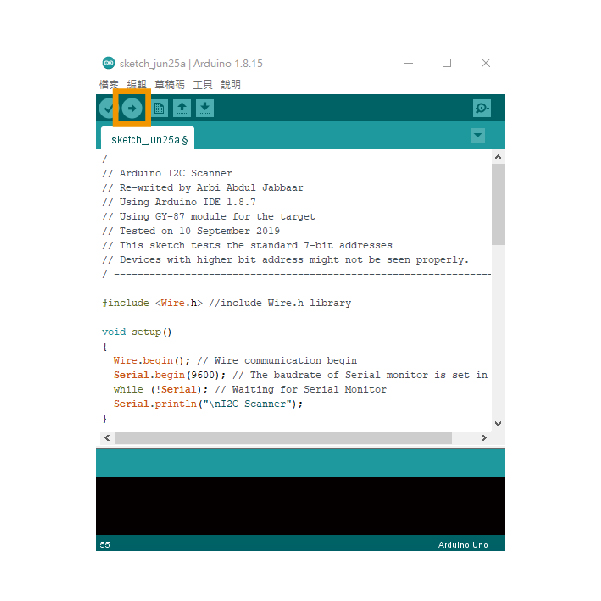

STEP 3. 貼入教學下方的範例文件，並上傳到Arduino UNO，即會開始掃描I2C位址

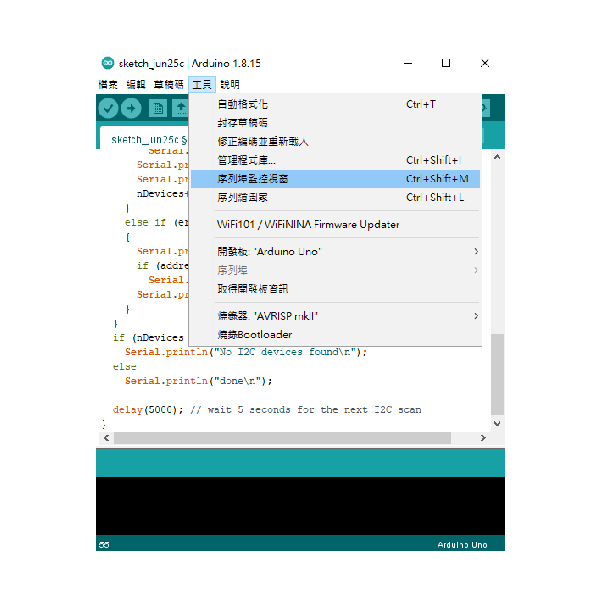

STEP 4. 開啟序列埠監控視窗，即可取得I2C位址

I2C掃描範例程式

    / ---------------------------------------------------------------- /
  // Arduino I2C Scanner
  // Re-writed by Arbi Abdul Jabbaar
  // Using Arduino IDE 1.8.7
  // Using GY-87 module for the target
  // Tested on 10 September 2019
  // This sketch tests the standard 7-bit addresses
  // Devices with higher bit address might not be seen properly.
  / ---------------------------------------------------------------- /

  #include  //include Wire.h library

  void setup()
  {
   Wire.begin(); // Wire communication begin
   Serial.begin(9600); // The baudrate of Serial monitor is set in 9600
   while (!Serial); // Waiting for Serial Monitor
   Serial.println("\nI2C Scanner");
  }

  void loop()
  {
   byte error, address; //variable for error and I2C address
   int nDevices;

   Serial.println("Scanning...");

   nDevices = 0;
   for (address = 1; address < 127; address++ )
   {
   // The i2c_scanner uses the return value of
   // the Write.endTransmisstion to see if
   // a device did acknowledge to the address.
   Wire.beginTransmission(address);
   error = Wire.endTransmission();

   if (error == 0)
   {
   Serial.print("I2C device found at address 0x");
   if (address < 16)
   Serial.print("0");
   Serial.print(address, HEX);
   Serial.println(" !");
   nDevices++;
   }
   else if (error == 4)
   {
   Serial.print("Unknown error at address 0x");
   if (address < 16)
   Serial.print("0");
   Serial.println(address, HEX);
   }
   }
   if (nDevices == 0)
   Serial.println("No I2C devices found\n");
   else
   Serial.println("done\n");

   delay(5000); // wait 5 seconds for the next I2C scan
  }



出貨清單

DS3231 高精度時鐘模組 x 1
