MAX6675 K型熱電偶模組

產品貨號：368030500689
區號：Qh15-05
品牌：
原廠貨號：

全店，滿千免運優惠(限郵寄和超商純取貨)

NT$160

NT$105

{{shoplineProductReview.avg_score}} {{'product.product_review.stars' | translate}} | {{shoplineProductReview.total}} {{'product.product_review.reviews' | translate}}

{{amazonProductReview.avg_rating}} {{'product.product_review.stars' | translate}} | {{amazonProductReview.total_comment_count}} {{'product.product_review.reviews' | translate}}

一次最大商品購買數量限制為 99999

該數量不適用，請填入有效的數量。

售完

若想購買，請聯絡我們。

商品描述

送貨及付款方式

商品描述

商品規格

MAX6675 K 型熱電偶模組
優點:結構簡單、製造容易、使用方便、測溫範圍寬、測溫精度高
缺點:非線性、需要冷端補償、非數字化輸出

性能特點

簡單的SPI串口溫度值輸出

0~+1024度的測溫範圍

12位的解析度

片內冷端補償

高阻抗差動輸入

熱電偶斷線檢測

單一 +5V的電源電壓

低功耗特性

工作溫度範圍-20~+85度

2000V的ESD保護

引腳

引腳

名稱

功能

1

GND

接地端

2

T-

K型熱電偶負極

3

T+

K型熱電正極

4

VCC

正電源端

5

SCK

串行時鐘輸入

6

CS

片選端，為低時、啟動串型接口

7

SO

串行數據輸出

8

N.C.

空引腳

工作原理

內部具有將熱電偶訊號轉換為與ADC輸入通道兼容電壓的訊號放大器，( T＋和T－ )輸入連接到低噪音放大器A1，已保證檢測輸入的高精度，同時使熱電偶連接導線與干擾原隔離。熱電偶輸出的電熱勢經低噪音放大器A1放大後在經過A2電壓跟隨器緩衝後，被送至ADC的輸入端。在將溫度電壓值轉換為想等價的溫度值之前，它需要對熱電偶的冷端溫度進行補償，冷端溫度極試MAX6675周邊溫度與零度實際參考值之間的差值。

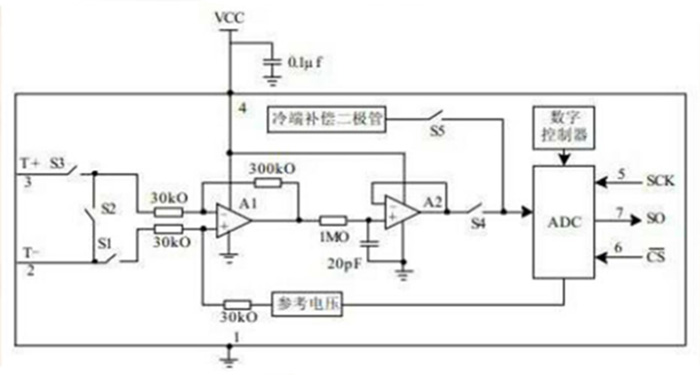

內部原理

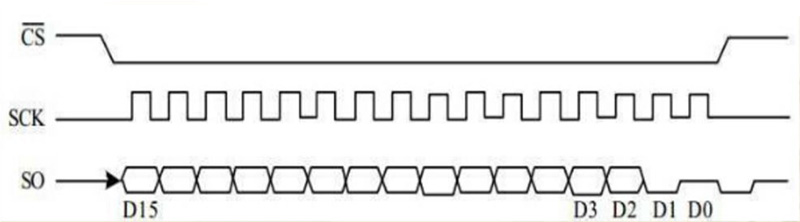

SPI串口輸出

位
空標志位

12 位溫度讀

熱電偶輸入

設備身分

狀態

位 15 14 13 12 11 10 9 8 7 6 5 4 3 2 1 0

0 MSB

LSB

0

三態

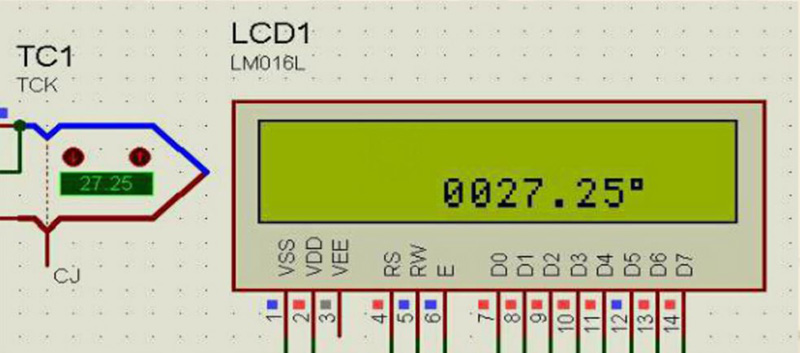

仿真截圖

出貨清單

MAX6675 K型熱電偶模組 x 1

送貨及付款方式

送貨方式

FedEx 國際貨運
郵局國際貨運
郵寄
7-11 取貨付款 (C2C)
7-11 取貨不付款 (C2C)
黑貓-常溫
黑貓-常溫（貨到付款）
報價單草稿

付款方式

銀行轉帳
專員接洽
信用卡付款
黑貓宅配(貨到付款)
7-11取貨付款

引腳	名稱	功能
1	GND	接地端
2	T-	K型熱電偶負極
3	T+	K型熱電正極
4	VCC	正電源端
5	SCK	串行時鐘輸入
6	CS	片選端，為低時、啟動串型接口
7	SO	串行數據輸出
8	N.C.	空引腳

位	空標志位	12 位溫度讀							熱電偶輸入	設備身分	狀態
位	15 14 13	12 11	10	9 8 7	6	5	4	3	2	1	0
位	0 MSB							LSB		0	三態
