ESP32 DevKit V1 Development Board Wi-Fi + Bluetooth, On-Board Antenna, CH340, Type-C

ESP32 dual-mode Wi-Fi and Bluetooth development board for IoT and wireless projects
ESP32 | 2.4GHz Wi-Fi and dual-mode Bluetooth | on-board antenna | CH340 | Type-C
Programmable with the Arduino ESP32 core

滿千免運優惠(限郵寄和超商純取貨) on order

本賣場無實體店面，無提供自取服務，敬請見諒。 on order

NT$199

{{shoplineProductReview.avg_score}}( {{shoplineProductReview.total}} {{'product.product_review.reviews' | translate}} )

{{amazonProductReview.avg_rating}}( ({{amazonProductReview.total_comment_count}} {{'product.product_review.reviews' | translate}}) )

The maximum quantity per submit is 99999

This quantity is invalid, please enter a valid quantity.

Sold Out

Please message the shop owner for order details.

Description

Shipping & Payment

Description

ESP32｜Wi-Fi ＋ BLUETOOTH DEVELOPMENT BOARD

ESP32 DevKit V1 開發板 Wi-Fi 藍牙雙模板載天線 CH340 Type-C

ESP32 DevKit V1 是採用 ESP32 Wi-Fi＋藍牙模組的 30 Pin 開發板，搭載 ESP32 雙核心 Xtensa LX6 處理器（最高 240 MHz），內建 2.4GHz Wi-Fi 與藍牙雙模（傳統藍牙＋BLE）。板上整合 CH340 USB 轉序列埠晶片與 Type-C 接頭、3.3V 穩壓電路及 EN／BOOT 按鍵，插上 USB 就能用 Arduino IDE 燒錄程式，適合物聯網、無線控制、感測器專題與 ESP32 入門教學。

ESP32 Wi-Fi＋藍牙雙模 30 Pin CH340 Type-C Arduino 相容

ESP32 DevKit V1 有什麼特色？

雙核心 ESP32

Xtensa LX6 雙核心處理器，最高 240 MHz，可同時處理無線通訊與使用者程式。

Wi-Fi＋藍牙雙模

支援 802.11 b/g/n Wi-Fi，以及傳統藍牙與 BLE，板載 PCB 天線免外接。

USB 隨插即燒錄

板載 CH340 與 Type-C 接頭，搭配 EN、BOOT 按鍵，接上電腦即可上傳程式與序列監看。

豐富周邊介面

ADC、DAC、電容觸控、PWM、I2C、SPI、UART 等功能，可對接各式感測器與模組。

商品圖片

正面（含腳位絲印、EN／BOOT 按鍵）

ESP32 模組與 Type-C 接頭

商品規格

規格項目	規格內容
模組	ESP32 Wi-Fi＋藍牙模組（模組遮罩標示 ESP-32）
處理器	ESP32 雙核心 Tensilica Xtensa LX6，最高 240 MHz
SRAM	520KB
Wi-Fi	802.11 b/g/n，2.4GHz
藍牙	Bluetooth v4.2 BR/EDR（傳統藍牙）＋BLE
天線	板載 PCB 天線
USB 轉序列埠	CH340
USB 接頭	Type-C
按鍵	EN（重置）、BOOT（燒錄模式）
供電	USB 5V 或 VIN 腳 5V 輸入，板載穩壓為 3.3V
IO 電壓	3.3V（請勿直接輸入 5V 訊號）
腳位	30 Pin（兩側各 15 Pin），間距 2.54mm
周邊功能	ADC、DAC、電容觸控、PWM、I2C、SPI、UART
開發環境	Arduino IDE（Arduino ESP32 核心）、ESP-IDF、MicroPython

腳位定義（Pinout）

以 Type-C 接頭朝左、模組朝右擺放，腳位依板上絲印由左至右排列：

上排腳位	功能說明
VIN	5V 電源輸入（可由此外部供電）
GND	接地
D13	GPIO13，Touch、ADC2
D12	GPIO12，開機 Strapping 腳，開機時勿拉高
D14	GPIO14，Touch、ADC2
D27	GPIO27，Touch、ADC2
D26	GPIO26，DAC2、ADC2
D25	GPIO25，DAC1、ADC2
D33	GPIO33，Touch、ADC1
D32	GPIO32，Touch、ADC1
D35	GPIO35，ADC1（僅輸入）
D34	GPIO34，ADC1（僅輸入）
VN	GPIO39，ADC1（僅輸入）
VP	GPIO36，ADC1（僅輸入）
EN	晶片致能／重置

下排腳位	功能說明
3V3	3.3V 電源
GND	接地
D15	GPIO15，Strapping 腳、ADC2
D2	GPIO2，板載 LED、Strapping 腳
D4	GPIO4，Touch、ADC2
RX2	GPIO16，UART2 RX
TX2	GPIO17，UART2 TX
D5	GPIO5，SPI CS、Strapping 腳
D18	GPIO18，SPI SCK
D19	GPIO19，SPI MISO
D21	GPIO21，I2C SDA
RX0	GPIO3，UART0 RX（USB 燒錄用）
TX0	GPIO1，UART0 TX（USB 燒錄用）
D22	GPIO22，I2C SCL
D23	GPIO23，SPI MOSI

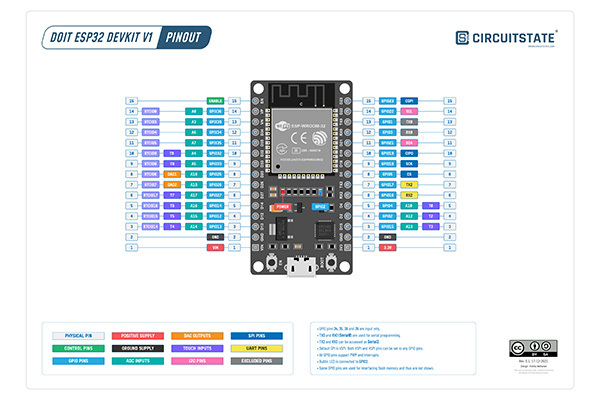

DOIT ESP32 DevKit V1 腳位參考圖（圖片來源：CIRCUITSTATE，CC BY-SA；圖中為 Micro USB 版本，腳位排列相同；本板 GPIO16／17 的絲印為 RX2／TX2）

使用注意

僅輸入腳位：GPIO34、35、36（VP）、39（VN）只能作為輸入，無內部上拉／下拉電阻。
ADC2 限制：Wi-Fi 啟用時無法使用 ADC2 腳位，類比讀值請優先使用 ADC1（GPIO32～39）。
開機腳位：GPIO0、2、5、12、15 為 Strapping 腳，開機時請避免外接電路改變其準位，特別是 GPIO12 勿拉高。
燒錄問題：若上傳程式時出現連線失敗，可在顯示「Connecting…」時按住 BOOT 鍵。電腦無法辨識 COM 埠時，請安裝 CH340 驅動程式。

適合哪些應用？

物聯網裝置

透過 Wi-Fi 上傳感測資料至雲端，或建置網頁伺服器遠端控制。

藍牙應用

BLE 感測器、手機 App 遙控、藍牙序列傳輸。

智慧家居

燈光、插座、門窗感測與 Home Assistant 等平台整合。

教學與專題

ESP32 入門、Arduino 程式教學與各類無線專題。

ESP32 DevKit V1 可以做哪些專題？

ESP32 內建 Wi-Fi 與藍牙，不必另外加無線模組就能把感測資料傳到手機或雲端，很適合高中自主學習、科展、實作專題，以及大學物聯網課程與畢業專題。

教室環境監測站

DHT22 量測溫濕度，0.96 吋 OLED 即時顯示，再透過 Wi-Fi 上傳到雲端或用 ESP32 架設網頁儀表板。會用到：Wi-Fi、數位腳位、I2C。

智慧盆栽自動澆水

電容式土壤濕度感測器接 ADC1 腳位（GPIO32～39），太乾時由繼電器啟動小水泵，並把濕度紀錄上傳。會用到：ADC、GPIO、Wi-Fi。

手機遠端控制開關

ESP32 架設網頁伺服器，手機瀏覽器按鈕就能控制繼電器開關燈條或風扇，也可改用 BLE 與手機 App 連線。會用到：Wi-Fi 網頁伺服器、藍牙、GPIO。

觸控密碼門鎖／距離警示

用板上的電容觸控腳位做觸控按鍵，伺服馬達轉動門閂；或用 HC-SR04 超音波量距離，靠太近時發出警示。會用到：電容觸控、PWM、數位腳位。

新手提醒：建議先用 Arduino IDE 安裝 ESP32 核心，從點亮板載 LED（GPIO2）、讀取 DHT22 開始練習。ESP32 的 IO 為 3.3 V，選購感測器時請確認支援 3.3 V。

專題建議搭配

以下為選配，非本商品標準內容。依專題需求選購：

USB Type-C 傳輸線：USB 2.0 Type-C 傳輸線 1 公尺（USB-A 轉 Type-C），接電腦燒錄程式與供電用（本商品不含傳輸線）。
麵包板與杜邦線：EIC-1102 830 孔麵包板、彩色杜邦線 10P，免焊接就能接線測試。
溫濕度感測器：DHT22 溫濕度感測器（DC 3.3～5.5 V），環境監測專題使用。
顯示模組：0.96 吋 OLED 顯示模組 I2C（2.8～5.0 V），顯示感測數值。
土壤濕度感測器：DFRobot 電容式土壤濕度感測器（3.3～5.5 V，輸出 0～3.0 V），智慧盆栽專題使用。
繼電器模組：CIRCUS Pi 1 路繼電器模組（3.3～5 V 驅動，觸點 24 V DC 2 A／120 V AC 2 A），控制小水泵、燈條等負載。
超音波測距：HC-SR04 超音波測距模組（3～5.5 V），距離量測與避障。
伺服馬達：SG90 9g 伺服馬達 180 度（4.8～6 V），電源請接 5 V，訊號線接 GPIO。
準位轉換：T74 邏輯準位轉換模組，連接只接受 5 V 訊號的模組時使用。

安全提醒：繼電器若要控制 110 V 市電設備，請由老師或合格人員協助接線，學生專題建議先以低壓直流負載練習。

版本選擇

本開發板另有 CP2102 USB 晶片版本，功能與腳位相同，差別在 USB 轉序列埠晶片與驅動程式：

ESP32 DevKit V1（CP2102 Type-C）

出貨內容

ESP32 DevKit V1 開發板（板載天線、CH340、Type-C）× 1

※ 不含 USB 傳輸線。

常見問題 FAQ

CH340 版和 CP2102 版有什麼差別？

兩者板型、腳位與功能相同，差別只在 USB 轉序列埠晶片與所需的驅動程式，程式開發與燒錄方式相同。若電腦已安裝其中一種驅動，可選擇對應版本。

接上電腦後找不到 COM 埠怎麼辦？

多數作業系統會自動安裝驅動；若仍找不到 COM 埠，請安裝 CH340 驅動程式（下方文件下載）。也請確認使用的是可傳輸資料的 USB 線，部分 USB 線僅支援充電、沒有資料傳輸功能。

Arduino IDE 要選哪個開發板？

安裝 Arduino ESP32 核心後，開發板選擇「DOIT ESP32 DEVKIT V1」或「ESP32 Dev Module」即可燒錄。

上傳程式時出現「Failed to connect to ESP32」？

在 Arduino IDE 顯示「Connecting…」時按住板上的 BOOT 鍵，開始寫入後再放開即可。

可以直接接 5V 的感測器或模組嗎？

ESP32 的 IO 為 3.3V 準位，輸入 5V 訊號可能損壞晶片。5V 模組請透過準位轉換模組或分壓電路連接；電源部分可由 VIN 腳輸入 5V。

支援傳統藍牙嗎？可以傳音訊嗎？

支援。ESP32 符合 Bluetooth v4.2 BR/EDR（傳統藍牙）與 BLE 雙模規格，可用於藍牙序列傳輸；音訊應用可參考 ESP-IDF 官方 A2DP 範例，或 Arduino 的 ESP32-A2DP 函式庫。

高中生或新手適合用 ESP32 DevKit V1 嗎？

適合。安裝 Arduino ESP32 核心後就能用 Arduino IDE 寫程式，網路上的範例也很多。需要注意 IO 為 3.3 V，選購感測器時要確認支援 3.3 V；若課程以 5 V 感測器為主、想用 Arduino 原廠板，可考慮 Arduino UNO R4 WiFi。

ESP32 DevKit V1 怎麼供電？

最簡單是用 USB Type-C 接電腦或 5 V 充電器、行動電源；也可以從 VIN 腳輸入 5 V。板上 3V3 腳輸出 3.3 V，可提供給 3.3 V 感測器使用。伺服馬達等耗電較大的元件，建議另外提供 5 V 電源並共地。

ESP32 DevKit V1、ESP32-DevKitC、NodeMCU-32S 怎麼選？

DevKit V1 為 30 Pin、Type-C 接頭，有 CH340 與 CP2102 兩種版本；ESP32-DevKitC 有板載天線（WROOM-32D）與外部天線（WROOM-32U）兩款，需要外接天線時可選；NodeMCU-32S 為 38 Pin、Micro USB 接頭。三者都能用 Arduino IDE 開發，依腳位數、接頭與天線需求選擇即可。

學校或專題團隊可以大量採購、開報價單嗎？

可以。現貨商品平日中午 12:00 前完成訂單即可當日出貨；申請專員報價的訂單滿 NT$5,000 享郵寄免運。大量採購或報價需求，歡迎透過 LINE @icshop 洽詢。

購買提醒：
本商品為研發實驗用開發板，須自行撰寫程式、燒錄與接線後使用。ESP32 的 IO 為 3.3V 準位，連接 5V 模組時請使用準位轉換。如為學校教學或大量採購需求，歡迎洽詢 iCShop。

文件下載

ESP32 Datasheet DevKit V1 腳位參考（CIRCUITSTATE） Arduino ESP32 核心（GitHub） CH340 Windows 驅動
