U1V11F5 升壓模組 5V (Pololu)

商品簡介

這是一款 5 V 升壓 (step-up) 電壓調節器，能從最低 0.5 V 輸入電壓產生更高的輸出電壓，並在輸入電壓超過輸出時自動切換至線性降壓模式。適合從 1～3 顆 NiMH、NiCd 或鹼性電池，或單顆鋰電池驅動 5 V 電子專案。與大部分升壓模組不同，它具備「真正關斷功能」，當關閉時輸入電壓不會直接傳遞至輸出端。

在升壓時，本模組作為開關式電源 (SMPS/DC-DC 轉換器)，效率通常在 70%～90%，此外，輸出電流依輸入電壓、輸出電壓與效率而變動，輸入電流最高可達 1.2 A，模組也具備過熱保護，當溫度達 140°C 時會啟動保護。

請注意：未內建反接保護，但可搭配額外模組使用。

商品特徵：

• 輸入電壓範圍：0.5 V ～ 5.5 V
• 固定 5 V 輸出，誤差 ±4%
• 真正關斷功能，能切斷負載電源
• 自動降壓模式，當輸入 > 輸出時自動轉換
• 1.2 A 開關電流，支援高達 1.2 A 輸入電流
• 輕載效率佳：空載靜態電流典型 < 1 mA（低輸入電壓時可能稍高；SHDN=LOW 時典型僅 <100 μA）
• 內建過溫關斷保護

使用方式

連接說明

此升壓模組有四個接點：SHDN（關斷）、VIN（輸入）、GND（接地）、VOUT（輸出）。

• SHDN 腳位：低電位（通常 <0.4V）即可關閉調節器並切斷輸出電源（不同於一般升壓器，停用時輸入不會直通輸出）
  該腳位內部以 100kΩ 電阻上拉至 VIN，因此可懸空或直接接至 VIN。
• 當 VIN < 0.8V 時，SHDN 必須低於 0.1×VIN 才能關閉，高於 0.9×VIN 才能開啟。
• 當 0.8V ≤ VIN ≤ 1.5V 時，SHDN 必須低於 0.2×VIN 才能關閉，高於 0.8×VIN 才能開啟。
• 當 VIN > 1.5V 時，SHDN 必須低於 0.4V 才能關閉，高於 1.2V 才能開啟。
• VIN（輸入電壓）：最少需 0.5V 才能啟動；一旦啟動後，可降至 0.3V 仍能維持 5V 輸出。
  本模組具有線性降壓模式，能將最高 5.5V 輸入降至 5V（適合中小型負載，例如測試中可輸出 300mA，將 5.5V 轉為 1.8V）。輸入電壓不應超過 5.5V，避免因 LC 尖峰而造成損壞。

四個接腳已在 PCB 背面標示，並以 0.1″ 間距排列，方便用於麵包板、排針或其他原型設計。

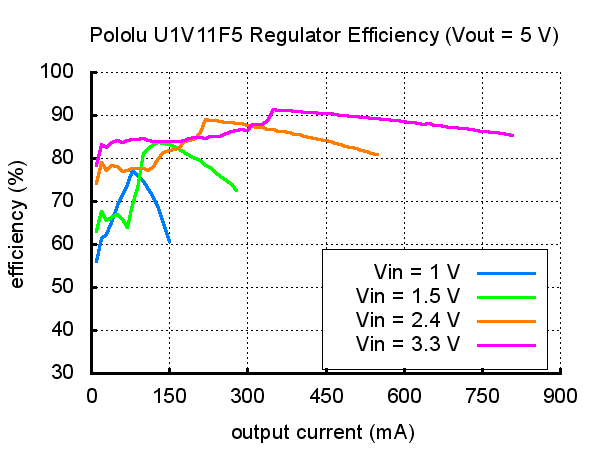

典型效率與輸出電流

電壓調節器的效率定義為「輸出功率 / 輸入功率」，對電池壽命與發熱極為重要。此模組的典型效率約為 70%～90%。

最大可輸出電流大致與「輸入電壓/輸出電壓比值」成正比。若輸入電流超過開關電流限制（約 1.2～1.5A），輸出電壓會開始下降。此外，最大輸出電流還與環境溫度、氣流與散熱條件有關。

LC 電壓尖峰

在電源接入電路時，瞬間湧入電流可能產生高於輸入電壓的破壞性尖峰。測試顯示，使用約 30 吋測試夾時，當輸入電壓超過 4.5V，就可能產生足以損壞調節器的尖峰。建議在 VIN 與 GND 之間加裝 33μF 或更大容量的電解電容以抑制尖峰。更多相關資訊可參考應用筆記。

商品規格

• 尺寸：0.45″ × 0.6″ × 0.1″ (12 × 15 × 3 mm)
• 重量：0.7 g
• 最低工作電壓：0.5V
• 最高工作電壓：5.5V
• 最大輸入電流：1.2A
• 輸出電壓：5V 固定
• 反接保護：無
• 最大靜態電流：3mA
• PCB 標記：reg12a, 0J7440

注意事項

1. 尺寸不含選配接頭。
2. 當 VIN 遠低於 VOUT 時，模組可能在較低輸入電流下過熱。可用輸出電流與 VIN、VOUT 及效率相關。
3. 靜態電流在非常低輸入電壓時最高；大部分電壓範圍下靜態電流遠低於 1mA。

出貨清單

• U1V11F5 升壓模組 5V (Pololu) x 1
