CCNM-050-26-FRC Flexible Circuit Board Test Fixture, 2.54mm FRC Connector

Test fixture for flexible printed circuit boards, supplied with guides that cover any probe count within range
2.54mm pitch | FRC connector specification | Guide for 3 to 12 probes
Contents: fixture body, guide set, front and back pressure plate set, 2 fixing screws

滿千免運優惠(限郵寄和超商純取貨) on order

本賣場無實體店面，無提供自取服務，敬請見諒。 on order

NT$10,630

{{shoplineProductReview.avg_score}}( {{shoplineProductReview.total}} {{'product.product_review.reviews' | translate}} )

{{amazonProductReview.avg_rating}}( ({{amazonProductReview.total_comment_count}} {{'product.product_review.reviews' | translate}}) )

The maximum quantity per submit is 99999

This quantity is invalid, please enter a valid quantity.

Sold Out

Please message the shop owner for order details.

Description

Shipping & Payment

Description

FPC 測試夾具｜0.5mm 間距 26Pin・FRC 2.54mm 輸出

CCNM-050-26-FRC 軟性電路板（FPC）測試夾具（0.5mm 間距・26Pin・2.54mm FRC 連接器輸出）

CCNM-050-26-FRC 是軟性印刷電路板（FPC）專用的測試夾具，適用 0.5mm 間距、最多 26Pin 的 FPC。夾具以探針接觸 FPC 端子，再將訊號轉接到 2.54mm 間距的 26Pin FRC 連接器（2×13），可直接接上標準 26Pin 排線，連到測試設備或開發板。附 FPC 導引板與正面／背面用壓板，FPC 正反面朝向都能測試，免焊接、可重複使用，適合 FPC 產品的研發驗證、產線檢測與維修測試。

FPC 測試夾 CCNM-050-26-FRC 0.5mm 間距 26Pin FRC 連接器軟板測試

0.5mm適用 FPC 間距

26Pin最大探針數

2.54mmFRC 輸出間距

正／反面皆可測試

CCNM-050-26-FRC 有什麼特色？

FPC 免焊接直接測試

以探針接觸 FPC 端子，不需焊接或另外安裝連接器，插入、壓合即可測試，可重複使用。

FRC 連接器輸出，接線方便

出廠已裝好 2.54mm 間距 26Pin（2×13）FRC 連接器，接上標準 26Pin 排線即可連接測試設備，不需自行配線。

導引板對應不同 Pin 數

附 FPC 導引板套件，可依 FPC 的 Pin 數選用合適的導引板定位，26Pin 以內的 FPC 都能對位測試。

正面、背面皆可測試

附正面用與背面用 FPC 壓板，端子朝上或朝下的 FPC 都能直接測試，不需另購夾具。

商品規格

規格項目	規格內容
型號	CCNM-050-26-FRC
類型	軟性印刷電路板（FPC）測試夾具
適用 FPC 間距	0.5 mm
最大探針數	26Pin（探針孔 26 × Ø0.55mm）
輸出連接器	FRC 連接器，2.54mm 間距，26Pin（2×13）
連接器安裝	出廠已安裝（不需自行配線）
測試面	FPC 正面、背面皆可（附正／背面用壓板）

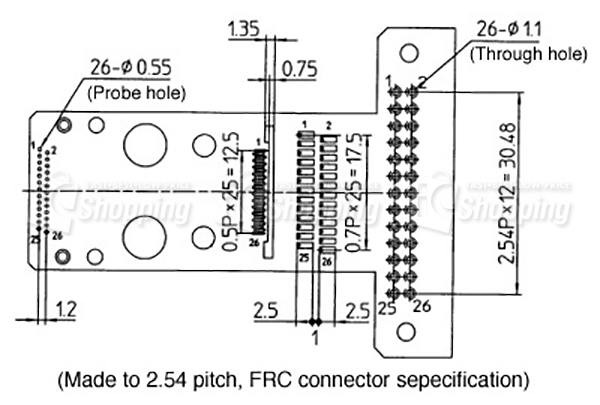

CCNM-050-26-FRC FPC 測試夾具外形尺寸圖 2.54mm FRC 連接器規格

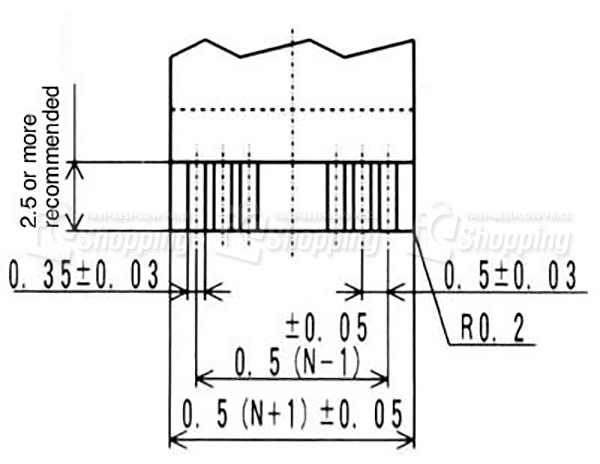

適用 FPC 設計尺寸

為了讓探針準確接觸，FPC 端子建議依下列尺寸設計（N 為 Pin 數）：

項目	建議尺寸
端子間距	0.5 mm
端子寬度	0.35 ± 0.03 mm
第 1～N 端子中心距	0.5 ×（N－1）± 0.05 mm
FPC 寬度	0.5 ×（N＋1）± 0.05 mm
端子露出長度	建議 2.5 mm 以上
FPC 前端角	R0.2

保護層提示：FPC 前端如有覆蓋膜（保護層），可能影響端子接觸位置。原廠可另行指定插入進深加深 0.5mm 的擋塊（選配，非本商品標準內容），如有需求請洽詢 iCShop。

適合哪些應用？

FPC 產品研發驗證

樣品階段直接測試 FPC 導通與訊號，不需先焊接連接器。

產線檢測

FPC、軟排線出貨前的導通與功能測試，快速插拔、提升效率。

面板與模組測試

顯示面板、相機模組、觸控模組等 FPC 引出線的訊號量測。

維修與故障分析

維修時快速接出 FPC 訊號，搭配示波器、邏輯分析儀檢查。

出貨內容

測試夾主體（已安裝 FRC 連接器）× 1
FPC 導引板套件 × 1 組
FPC 壓板套件（正面用、背面用）× 1 組
導引板與壓板固定螺絲 × 2

常見問題 FAQ

2.54mm 是指 FPC 的間距嗎？

不是。本夾具適用 0.5mm 間距的 FPC；2.54mm 是輸出端 FRC 連接器的間距，用來接標準 26Pin 排線。

FPC 少於 26Pin 可以用嗎？

可以。依 FPC 的 Pin 數選用合適的導引板定位即可，26Pin 以內的 0.5mm 間距 FPC 都能使用。

需要另外買什麼才能接到測試設備？

需另備 26Pin（2×13）2.54mm 間距的 FRC 排線，或對應的 IDC 排線接頭，再接到測試設備或轉接板。

FPC 端子朝下也能測嗎？

可以。套件附背面用壓板，FPC 翻面後換上背面用壓板即可測試。
