Waveshare Raspberry Pi 2.23inch OLED Display HAT 128x32 SSD1305 SPI/I2C

滿千免運優惠(限郵寄和超商純取貨) on order

本賣場無實體店面，無提供自取服務，敬請見諒。 on order

NT$700

{{shoplineProductReview.avg_score}}( {{shoplineProductReview.total}} {{'product.product_review.reviews' | translate}} )

{{amazonProductReview.avg_rating}}( ({{amazonProductReview.total_comment_count}} {{'product.product_review.reviews' | translate}}) )

Made to order. Please contact us for the lead time before ordering.

The maximum quantity per submit is 99999

This quantity is invalid, please enter a valid quantity.

Sold Out

Please message the shop owner for order details.

Description

Shipping & Payment

Description

商品簡介

Raspberry Pi 2.23 吋 OLED 擴展板採用 SSD1305 驅動晶片，具備 128×32 解析度，支援 SPI 與 I2C 通訊介面，並可依需求進行切換，方便整合於各類嵌入式應用中。

本模組透過 40Pin GPIO 與 Raspberry Pi 連接，同時相容 Jetson Nano，並提供額外控制腳位，可延伸至 Arduino、STM32 等主控平台使用，具備良好的擴充彈性。顯示面板採用白色 OLED，自發光特性提供高對比與超過 160° 廣視角，能清晰呈現文字與簡易圖形。適用於系統狀態顯示、小型操作介面、IoT 裝置與各類嵌入式專案，並附完善開發資源，協助快速上手與應用開發。

商品特徵：

採用 Raspberry Pi 40Pin GPIO 介面，適用於 Raspberry Pi 系列主機板與 Jetson Nano
支援 SPI 與 I2C 通訊介面，預設為 SPI，可透過電阻切換為 I2C
提供額外控制腳位，方便連接 Arduino、STM32 等主控板使用
附完整開發文件與範例程式，支援 Raspberry Pi、Jetson Nano、Arduino、STM32 等平台

商品規格

驅動晶片：SSD1305
通訊介面：SPI / I2C
顯示尺寸：2.23 吋
解析度：128×32
顯示顏色：白色
可視角：>160°
供電電壓：3.3V / 5V
邏輯電平：3.3V
像素尺寸：0.41 × 0.39 mm
工作溫度：-40～70°C

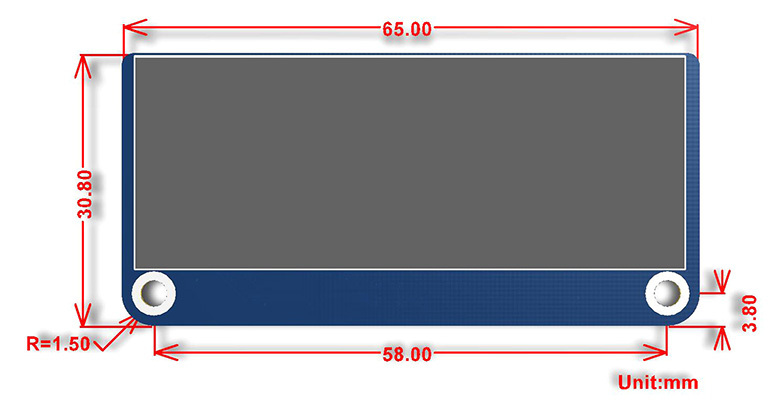

樹莓派 2.23 吋 OLED 擴展板,尺寸規格

文件下載

技術資料

出貨清單

樹莓派 2.23 吋 OLED 擴展板（128×32 SPI/I2C） x 1
