Circus 紅外線接收器模組

Circus 紅外線接收器模組

產品貨號:368112100006
區號:Rc01-02-A04
品牌:CIRCUS Pi
原廠貨號:


全店,滿千郵寄超商純取免運優惠

NT$90
{{shoplineProductReview.avg_score}} {{'product.product_review.stars' | translate}} | {{shoplineProductReview.total}} {{'product.product_review.reviews' | translate}}
{{amazonProductReview.avg_rating}} {{'product.product_review.stars' | translate}} | {{amazonProductReview.total_comment_count}} {{'product.product_review.reviews' | translate}}
數量 組合數量
一次最大商品購買數量限制為 99999
該數量不適用,請填入有效的數量。
售完

商品存貨不足,未能加入購物車

您所填寫的商品數量超過庫存

{{'products.quick_cart.out_of_number_hint'| translate}}

{{'product.preorder_limit.hint'| translate}}

每筆訂單限購 {{ product.max_order_quantity }} 件

現庫存只剩下 {{ quantityOfStock }} 件

若想購買,請聯絡我們。
商品描述
送貨及付款方式
商品描述
商品簡介

紅外線接收模組用於接收紅外線訊號,接收頻率為38KHZ的載波,一般搭配紅外線發射模組或紅外線遙控器使用。能應用在製作紅外線遙控車,或是無線啟動家電。

【範例說明】
本範例使用 Arduino Uno Rev3(原裝) ,連接Circus 紅外線接收器模組,每隔0.1秒接受一次訊息,並將「接收到」的訊息顯示在序列埠監控視窗,若無訊息則會無反應。

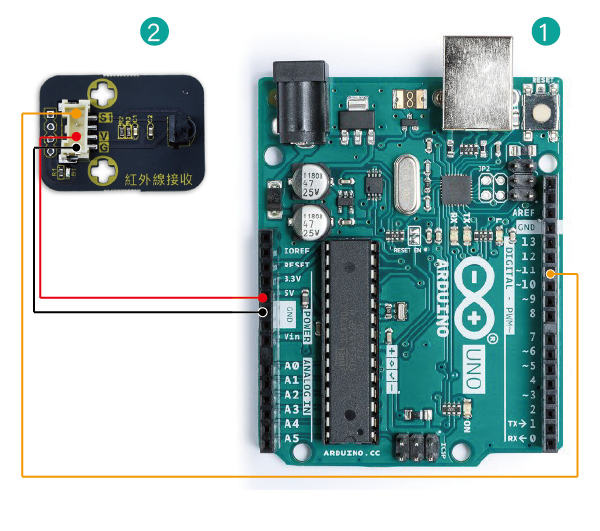

電路圖

使用設備

  1. Arduino Uno Rev3(原裝)
  2. Circus 紅外線接收器模組

本範例使用之程式庫為 「 IRremote」,可至Arduino IDE內的管理程式庫搜尋並安裝。
該程式庫已給定數位訊號腳位,因此本範例中的訊號腳位設為 「D11」 。



Arduino 程式撰寫範例
本撰寫範例將會有三個步驟
1. 安裝程式庫
2. 程式碼撰寫
3. 讀取並顯示接受到的數值
1. 安裝程式庫
1-1. 確認網路是否已連線到網際網路。

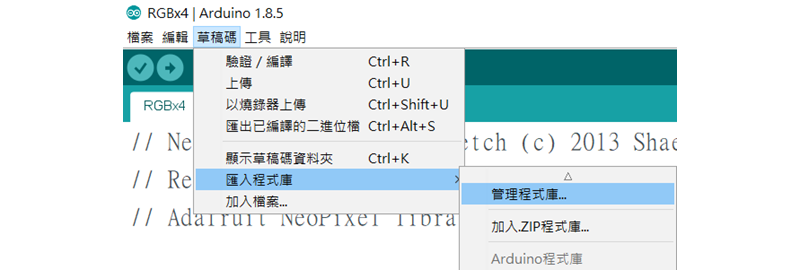

1-2. 開啟 Arduino 的 IDE 介面後,請到上方的功能選項中,點選 「草稿碼」-> 「匯入程式庫」-> 「管理程式庫」。

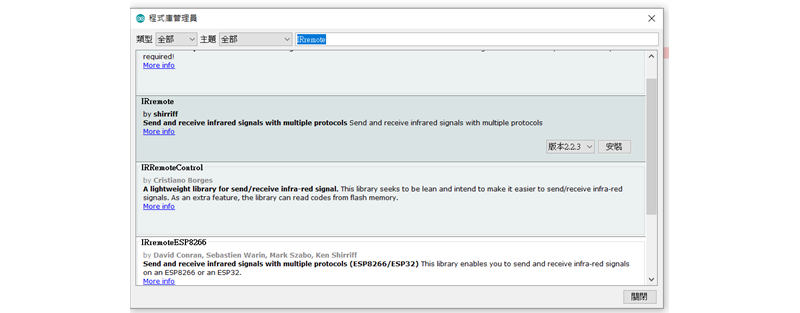

1-3. 在搜尋欄位中,輸入 「IRremote」,找到該項目後便可點擊「安裝」按鈕,開始安裝程式庫。

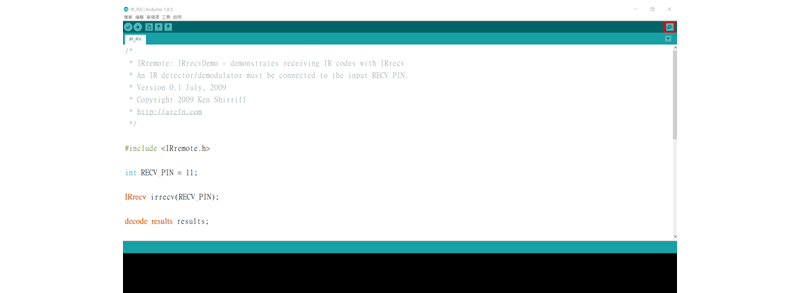

2. 程式碼撰寫
相關程式碼請點擊此連結

3. 讀取並顯示接收到的數值

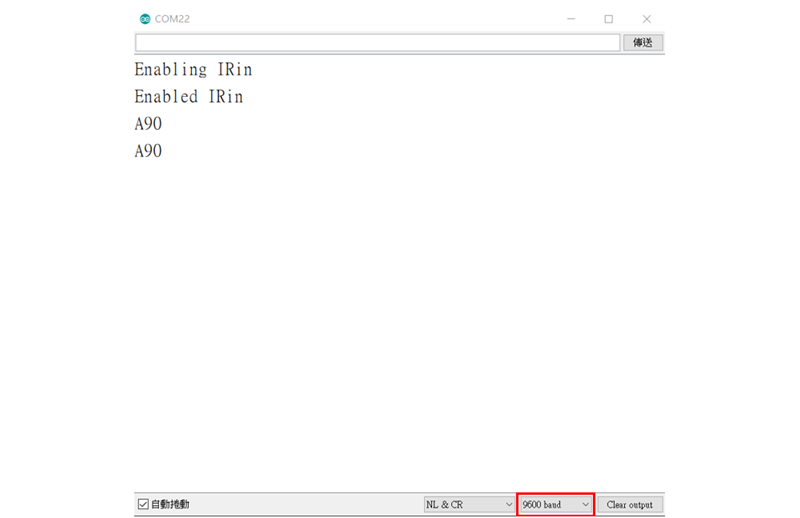

3-1. 開啟 Arduino 序列部監控視窗( 點擊紅框處 )


3-2. 確認序列部監控視窗的 baud(紅框處) 是否與程式碼設定的 baud相同。若兩者皆相同即可開始監控數值。


商品規格

供電電壓 3.3 ~ 5V DC
接收器規格 IRM-3638N3
接收頻率 38KHZ 載波

範例程式

文件下載

出貨清單
  • 【368112100036】Circus 紅外線接收器模組 x 1
  • 【368110700027】4x母端杜邦線+母座 to circus 4pin 20cm x1條
  • 【368110700025】4pin連接線 20cm x1條
  • 【368020100482】單排針 1x4 12mm x1個
