商品描述
商品簡介
連雲是CIRCUS Pi 特別為在製作專案時，有 IoT 需求的使用者所打造的Wi-Fi 模組。簡單易懂的使用方式，具備與各種微控制器、微電腦良好的通用性，內建各項老師用於教學或學生製作專案常用的功能，加速使用者的開發。
為了讓初學程式設計的學生能夠無壓力上手，連雲支援目前最熱門的微控制器BBC micro:bit，並且提供可用於程式編輯器MakeCode 的擴充積木與範例程式，使入門的玩家或習慣使用micro:bit 開發的使用者也能透過連雲製作相關專題。
對於進階使用者而言，我們也提供Raspberry Pi Pico 和Arduino 的使用範例與程式，並提供能自訂連雲功能的方法，您將能透過自己熟悉的方式或語言，打造屬於自己的連雲模組。若想恢復原廠內建的功能，也提供相關的教學文章，讓您無後顧之憂的玩轉連雲。
與一般模組的差異？
連雲與一般的Wi-Fi 模組同樣具備讓設備連上網路的功能，最大特別之處在於連雲並非透過AT 指令做為控制命令。連雲內含各項功能，透過各個自訂的指令，呼叫每個想使用的功能讓連雲處理並回傳。
一般所採用的AT 指令開發，較難處理複雜的工作，例如：轉址、接收龐大的回傳訊息，接收到的訊息處理與篩選，多半都是仰賴主控板來做後續的步驟。對於較不熟悉的使用者，其難度之大，操作上也較不方便。
而連雲的優點就是集結大部分使用者常用的功能，將其複雜的工作整合到連雲內部，只要依照指定的命令填入，連雲便會幫您完成。例如：將感測器參數上傳ThingSpeak，必要時抓取最新的參數下來做比對。
內建功能

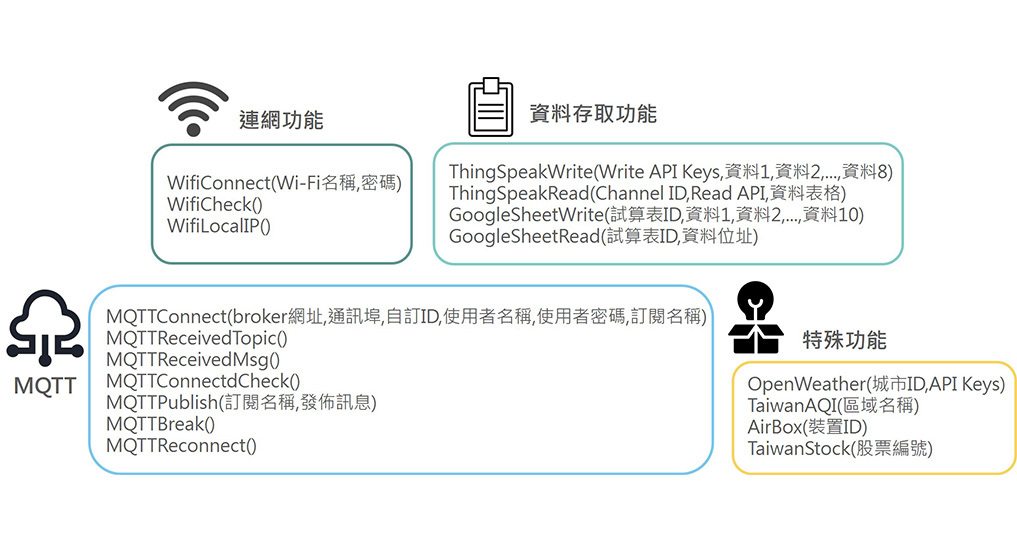

目前連雲支援四大功能，分別是基礎的連網功能、資料存取功能、MQTT與特殊功能。
程式庫與範例程式支援

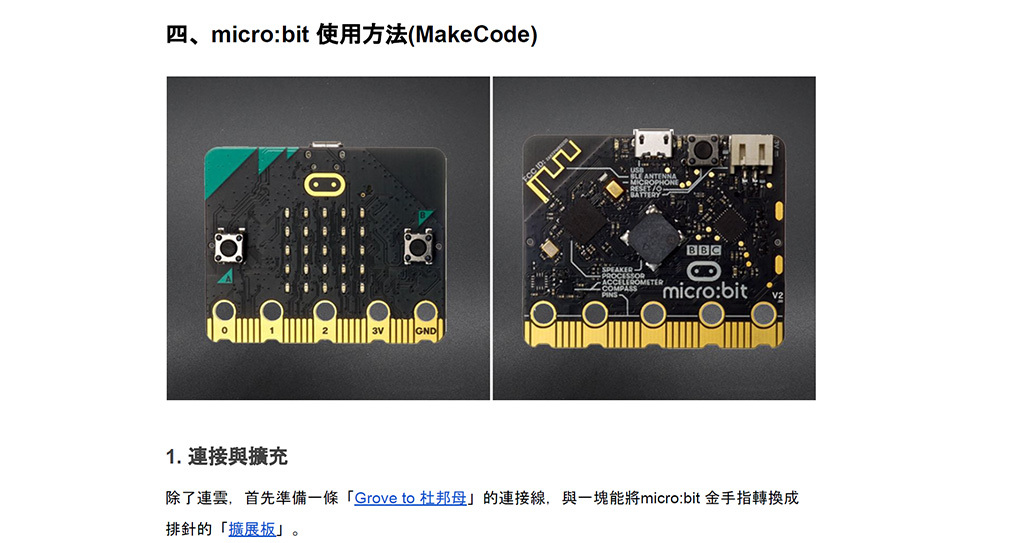

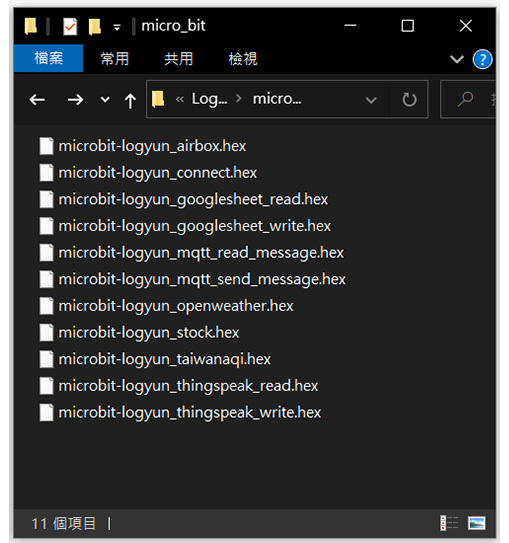

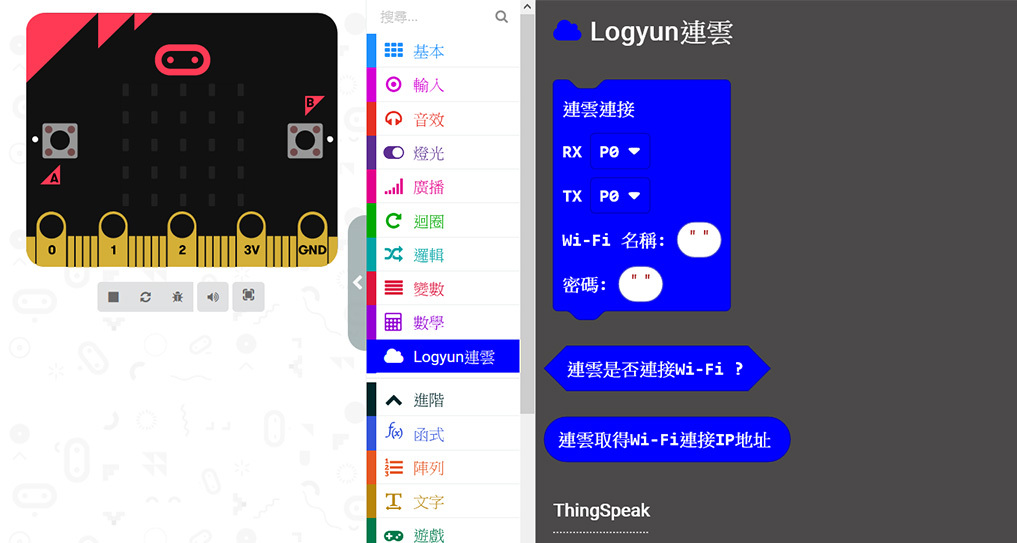

程式庫提供BBC micro:bit 使用的官方編輯器MakeCode 的擴充程式積木，並提供範例程式連結。

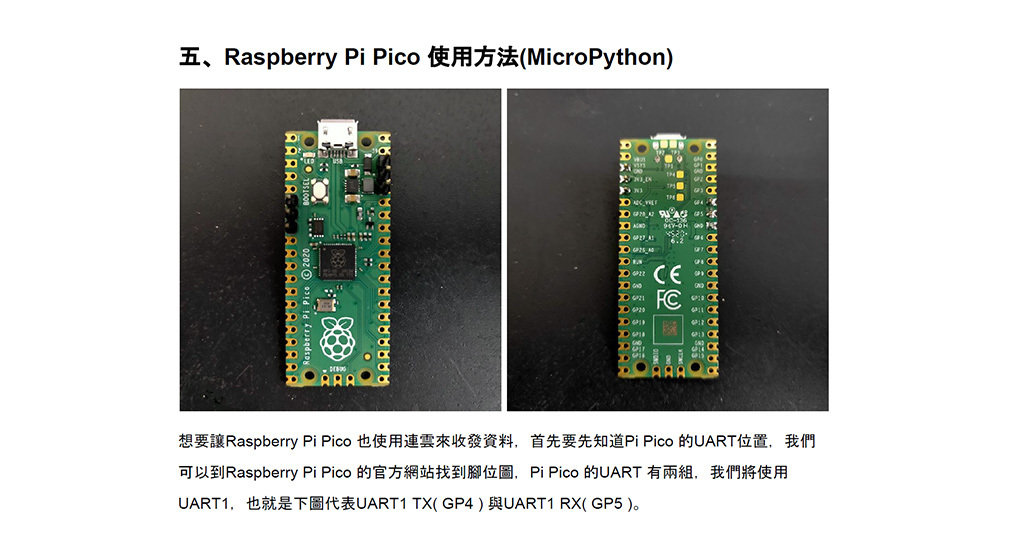

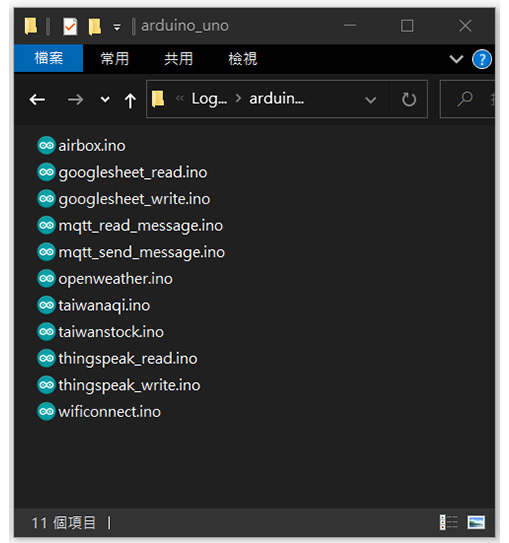

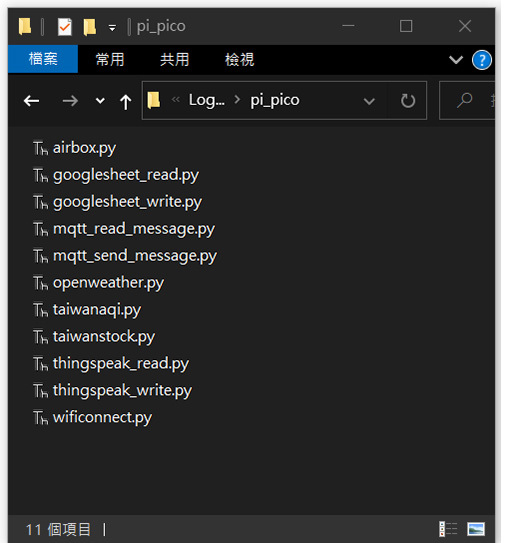

同時支援Raspberry Pi Pico 使用MicroPython 的各項範例程式，與Arduino 使用C++的範例程式。
詳細使用教學

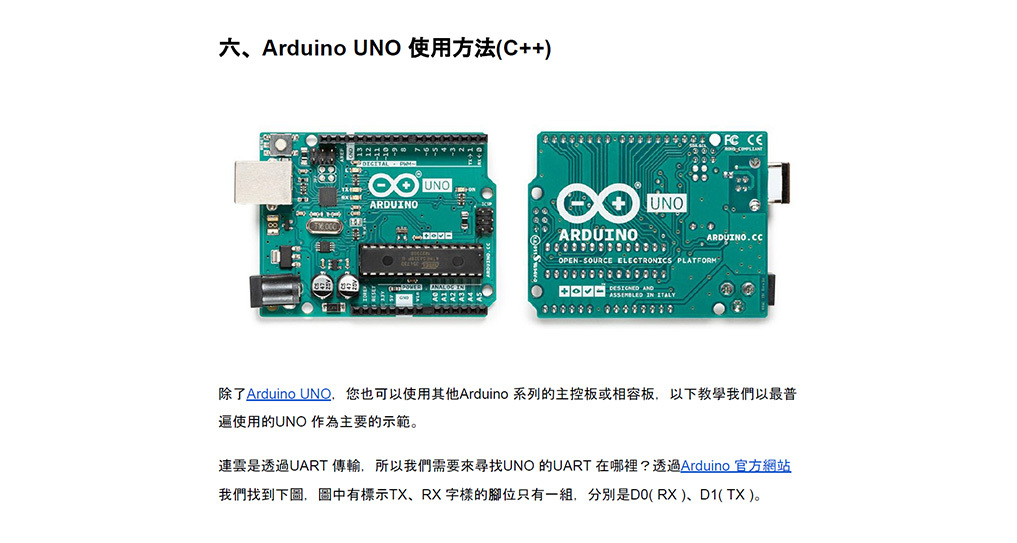

連雲在 micro:bit 、Raspberry Pi Pico 、Arduino UNO 的使用教學，皆於CIRCUS Pi 技術文章為大家做詳細的介紹。
可自行開發功能或還原原廠功能

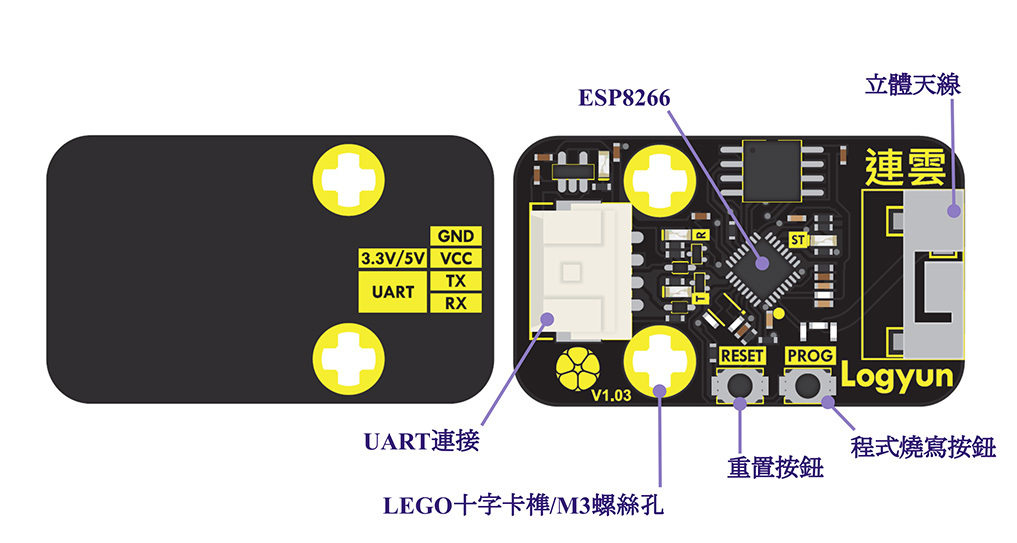

倘若內建的功能無法完全滿足您的需求，想要自行撰寫新的功能。連雲具有一個程式燒寫按鈕「PROG」，可以讓使用者連接USB 轉TTL 模組，將自己編寫的程式燒錄至連雲。
若是想恢復原廠功能，或是日後我們修正錯誤、新增功能，您都可以隨時恢復您的連雲，並將連雲升級到最新的版本。
功能指令說明
連網功能
| 指令名稱 | 功能說明 | 輸入參數 | 回傳訊息 |
WifiConnect
(Wi-Fi名稱,密碼) | 連上指定的Wi-Fi | Wi-Fi名稱
Wi-Fi密碼 | 連線成功回傳：ok
連線失敗回傳：error |
| WifiCheck() | 確認Wi-Fi 連線狀況 | | 連線成功回傳：ok
連線失敗回傳：error |
| WifiLocalIP() | 取得連線IP 地址 | | 成功回傳：IP地址
失敗回傳：(IP unset) |
資料存取功能
| 指令名稱 | 功能說明 | 輸入參數 | 回傳訊息 |
ThingSpeakWrite
(Write API Keys,資料1,資料2,...,資料8) | 上傳資料至ThingSpeak | Write API Keys 資料(以逗號分隔，最多8筆資料) | 上傳成功回傳：ok
上傳失敗回傳：error |
ThingSpeakRead
(Channel ID,Read API,資料表格) | 取得ThingSpeak指定表格的最新一筆資料 | Channel ID
Read API
資料表格編號 | 成功回傳：資料
失敗回傳：0 |
GoogleSheetWrite
(試算表ID,資料1,資料2,...,資料10) | 上傳資料至Google 試算表 | 試算表ID
資料(以逗號分隔，最多10筆資料) | 上傳成功回傳：ok
上傳失敗回傳：error |
GoogleSheetRead
(試算表ID,資料位址) | 取得Google 試算表指定位址的資料 | 試算表ID
資料位址 | 成功回傳：資料
失敗回傳：error |
MQTT
| 指令名稱 | 功能說明 | 輸入參數 | 回傳訊息 |
MQTTConnect
(broker網址,通訊埠,自訂ID,使用者名稱,使用者密碼,訂閱名稱) | 透過MQTT連線指定broker與訂閱主題 | broker網址
通訊埠
自訂ID
使用者名稱(非必要但需保留)
使用者密碼(非必要但需保留)
訂閱名稱
| 回傳：ok
|
| MQTTReceivedTopic() | 取得訂閱主題的名稱 | | 回傳：主題名稱 |
| MQTTReceivedMsg() | 取得訂閱主題的訊息 | | 回傳：訊息 |
| MQTTConnectdCheck() | 取得MQTT是否連接 | | 連線成功回傳：ok
連線失敗回傳：error |
MQTTPublish
(訂閱名稱,發佈訊息) | 發佈訊息至訂閱的主題 | 訂閱名稱
發佈訊息 | 回傳：ok |
| MQTTBreak() | 中斷MQTT連線 | | 回傳：ok |
| MQTTReconnect() | MQTT重新連線 | | 連線成功回傳：ok
連線失敗回傳：error |
特殊功能
| 指令名稱 | 功能說明 | 輸入參數 | 回傳訊息 |
OpenWeather
(城市ID,API Keys) | 取得該城市的環境資料 | 城市ID
API Keys | 溫度
最低溫度
最高溫度
氣壓
濕度
風速 |
| MQTTReceivedTopic() | 取得臺灣空氣品質指標 | 區域名稱 | AQI指標
二氧化硫
一氧化碳
臭氧
風速
PM10
PM2.5
PM10平均值
PM2.5平均值 |
AirBox
(裝置ID) | 取得指定空氣盒子資訊 | 裝置ID | 地區名稱
經度
緯度
PM1.0
PM2.5
PM10
溫度
濕度 |
TaiwanStock
(股票編號) | 取得臺灣股票資訊 | 股票編號 | 股票編號
開盤價
昨日收盤價
最高價
最低價
成交量
累積成交量
成交價
日期
時間 |
商品規格
| 產品名稱 | Logyun連雲 |
| 模組類型 | Wi-Fi 模組 |
| 供電電壓 | 3.3V / 5V |
| 傳輸介面 | UART |
| 二次開發 | 可 |
| 功能指令 | WifiConnect(Wi-Fi名稱,密碼)
WifiCheck()
WifiLocalIP()
ThingSpeakWrite(Write API Keys,資料1,資料2,...,資料8)
ThingSpeakRead(Channel ID,Read API,資料表格)
GoogleSheetWrite(試算表ID,資料1,資料2,...,資料10)
GoogleSheetRead(試算表ID,資料位址)
MQTTConnect(broker網址,通訊埠,自訂ID,使用者名稱,使用者密碼,訂閱名稱)
MQTTReceivedTopic()
MQTTReceivedMsg()
MQTTConnectdCheck()
MQTTPublish(訂閱名稱,發佈訊息)
MQTTBreak()
MQTTReconnect()
OpenWeather(城市ID,API Keys)
TaiwanAQI(區域名稱)
AirBox(裝置ID)
TaiwanStock(股票編號) |
技術文章
【CIRCUS Pi】Logyun連雲 – 史上最簡單IOT模組
